Lege die Bodenplatte (A) auf einer geraden Unterlage ab und stecke die erste Seitenwand (B) am Rand der Bodenplatte in den Zapfen ein. Die beiden länglichen Aussparungen in der Seitenwand sind dabei oben.
Anleitung
Campingbox Küche für VW aufbauen
Mit der Küche Louis von BUILDIFY wird Deine Reise
zum kulinarischen Höhenflug. Die kleinere der beiden BUILDIFY Küchen passt gut in Camper wie VW T5 oder T6. Sie bietet Platz für Spüle, Vorräte, Geschirr und Kocher.

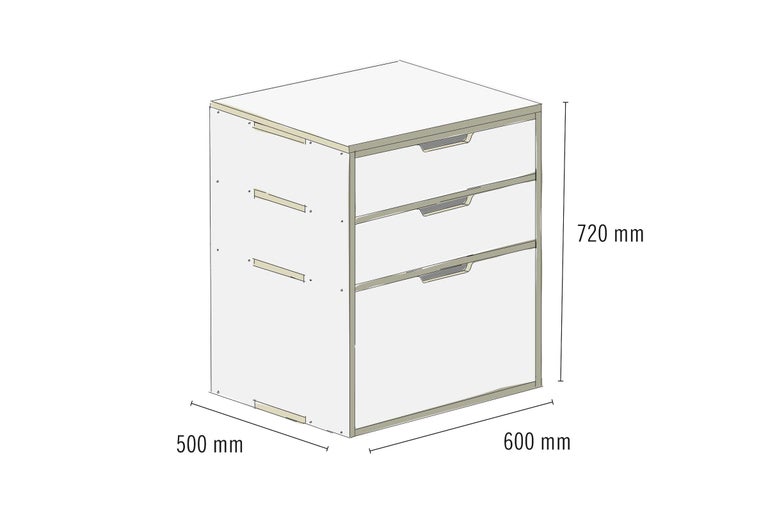

Das Küchenmodul Louis hat die Masse: L: 600 mm x B: 500 mm x H: 720 mm. Die Küche besteht aus zwei Staufächern und einer Schublade mit den folgenden Massen:
Staufach oben: L: 570 mm x B: 485 mm x H: 155 mm.
Schublade Mitte: L: 514 mm x B: 435 mm x H: 135 mm.
Staufach unten: L: 570 mm x B: 485 mm x H: 335 mm.
Möchtest Du die Küche in einen Ducato/Crafter/Sprinter einbauen, gibt es eine zweite, grössere Version von Louis. Hier geht's zur Anleitung.
Das brauchst Du
Material
Buildify Campingbox Louis Küchenmodul/Sc ...
Universal Eckverbinder, weiss 20x20x43 m ...
Topfscharnier Ecomat Ø 35 mm, für innenl ...
XXL-Magnetschnäpper, weiss, 10 Stück
Klappenhalter ohne Arretierung, 2 Stück
Hettich Schubladenschiene Vollauszug 450 ...
von
Werkzeuge
Bit Industrie 2er Pack Witte ¼" 25 mm To ...
Unterlegkeile 24-tlg in 1-2-3-4-5-6 mm j ...
von

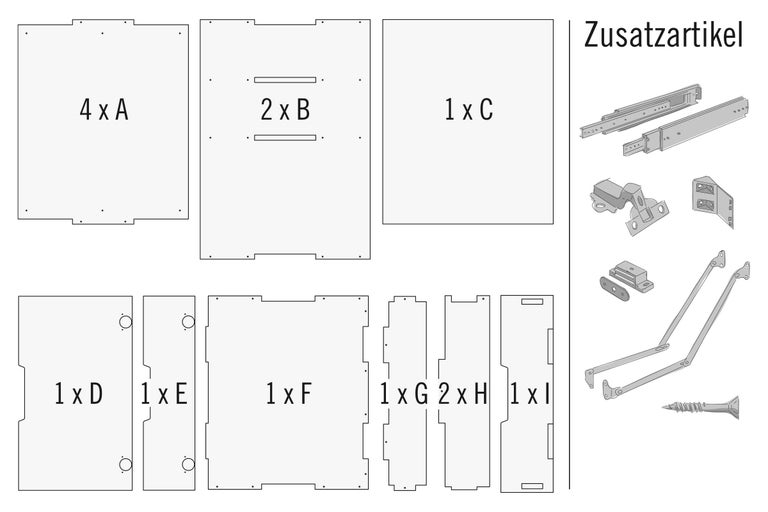

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Küchenmodul. Ausserdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Die Holzbauteile sind mit den nötigen Bohrungen versehen, so dass diese direkt montiert werden können.
Das Küchenmodul hat keine Rückwand. Diese kannst Du optional ergänzen. Es eignet sich beispielsweise eine Dünn-MDF-Platte.
Arbeitsschritte
Seitenwand in Bodenplatte einstecken
01
Lege Dir einen Schraubendreher bereit
Wenn Du an schwer zugänglichen Stellen mit dem Akkuschrauber nicht heran kommst, hilft ein Schraubendreher mit einer kurzen Gesamtlänge.
Seitenwand verschrauben
02
Verschraube die Seitenwand mit Senkkopfschrauben 3,5x35 mm durch die vorgebohrten Schraubenlöcher. Nach dem Eindrehen der seitlichen Schrauben werden von unten zwei weiteren Senkkopfschrauben 3,5x35 mm eingedreht.
Befestigungslöcher für die Türen vorbereiten
03
Bereite jetzt die Befestigungslöcher für die Türen am Schrankkorpus vor. Montiere dazu die Topfscharniere an den Türen (D) und (E). Platziere die Türen jeweils an den Montagestellen und markiere die Schraubenpositionen durch die Montageplatten der Scharniere.
Zum Markieren Seitenwand einstecken
Das Markieren wird erleichtert, wenn die Seitenwand (B) vorrübergehend in die Aussparungen der Bodenplatte eingesteckt werden.
Schrankböden einstecken
04
Stecke die beiden Schrankböden (A) in die Aussparungen der Seitenwand. Dann können die beiden Böden durch die Seitenwand mit Senkkopfschrauben 3,5x35 mm verschraubt werden.
Schranktüren befestigen
05
Befestige die Schranktüren (D) und (E) mit den Topfscharnieren an den zuvor gebohrten Befestigungslöchern des Schrankkorpusses. Verwende Senkkopfschrauben 3x16 mm.
Klapphalter befestigen
06
An die untere Schranktür kommen seitlich zwei Klappenhalter. Befestige diese mit den mitgelieferten Schrauben.
Deckplatte montieren
07
Stecke jetzt die Deckplatte (A) - sie ist identisch mit der Bodenplatte (A) - auf die Wände auf und verschraube sie durch die vorgesehenen Schraubenlöcher von oben. Zusätzlich wird die Platte durch die beiden Seitenwände verschraubt. Die Verschraubungen erfolgen mit Senkkopfschrauben 3,5x35 mm.
Schrankabdeckung montieren
08
Lege die obere Schrankabdeckung (C) deckungsgleich auf die Deckplatte (A) auf. Sie wird von unten durch die Abdeckplatte mit Senkkopfschrauben 3x25 mm angeschraubt.
Magnetschnäpper anbringen
09
Als Anschlag für die Türen werden Magnetschnäpper an den markierten Positionen montiert. Bringe die beiliegenden Metallplättchen an den Türen so an, dass diese an den Magneten festgehalten werden. Verwende jeweils Senkkopfschrauben 3x16 mm.
Position Magnetschnäpper überprüfen
10
Nach der Montage müssen die Türen vorne bündig am Korpus abschliessen.
Einzelteile der Schublade zurecht legen
11
Lege die Einzelteile für die Montage der Schublade zurecht.
Seitenwände und Rückwand anbringen
12
Verschraube die beiden Seitenwände (H) und die Rückwand (G) an der Grundplatte (F). Die Verschraubungen erfolgen von der Seite in die Grundplatte und dann durch die Grundplatte in die Wände. Verwende Senkkopfschrauben 3,5x35 mm.
Eckverbinder anbringen
13
Damit die Frontplatte befestigt werden kann, muss auf jeder Seite ein Universal-Eckverbinder angeschraubt werden. Die Eckverbinder sitzen dabei vorne bündig an der Kante der Seitenwand. Schraube sie mit Senkkopfschrauben 3x16 mm an. Die Schraubenlöcher müssen nicht vorgebohrt werden.
Frontplatte montieren
14
Danach kann die Frontplatte (I) an den Zapfen der Seitenwände und Grundplatte aufgesteckt und an den Eckverbinder angeschraubt werden.
Schubladenschienen anbringen
15
Bringe an der Schublade zwei Schubladenschienen an. Ziehe die Schienen komplett auseinander und verschraube sie mit Senkkopfschrauben 4x16 mm durch den mittleren Teil des Auszuges direkt über der Bodenplatte der Schublade. Dann am vorderen Auszug ebenfalls an der Schublade verschrauben. Achte darauf, dass die Schienen parallel zur Schublade montiert werden.
Schublade einbauen
16
Setze die Schublade in die Schranköffnung ein und unterlege sie mit 2 mm dicken Keilen. Verschraube die Schubladenschienen am hinteren, dicken Teil an den Seitenwänden der Schranköffnung. Verwende Senkkopfschrauben 4x16 mm. Achte darauf, dass die Schienen parallel zur Schranköffnung montiert werden und sich die Schublade leichtgängig verschieben lässt.
Nutze zwei zusätzliche Magnetschnäpper
Wir empfehlen den Einbau von zwei zusätzlichen Magnetschnäppern hinter der Schublade. Dadurch wird verhindert, dass sich die Schublade während der Fahrt öffnet. Schiebe dazu die Schublade komplett in die Öffnung und montiere dann die Magnetschnäpper.
Küche in den Camper einbauen
17
Das Küchenmodul kann nun ins Fahrzeug eingebaut und genutzt werden.
Sicherheitshinweise
Diese Anleitung wurde mit grösstmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Unsere Produkte sind keine Bestandteile des Fahrzeuges
- Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, deren ordnungsgemässe Sicherung nicht in unserem Verantwortungsbereich liegt.
- Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
- Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
- Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
- Die Montageanleitung ist ausschliesslich online verfügbar und wird im Reiter «Datenblätter» als PDF zum Download zur Verfügung gestellt.
