Was ist Drainage?
Drainage ist der gezielte Abtransport von überschüssigem Wasser aus dem Boden, um Schäden an Gebäuden und Grundstücken zu vermeiden. Stell Dir vor, nach einem starken Regen steht das Wasser lange Zeit im Garten oder am Fundament Deines Hauses. Das führt auf Dauer zu feuchten Wänden, Schimmelbildung und sogar strukturellen Schäden. Eine Drainage schafft Abhilfe, indem sie das überschüssige Wasser ableitet und so dafür sorgt, dass alles trocken und stabil bleibt. Es ist eine einfache, aber effektive Methode, um Dein Zuhause vor unangenehmen und kostspieligen Wasserschäden zu schützen.

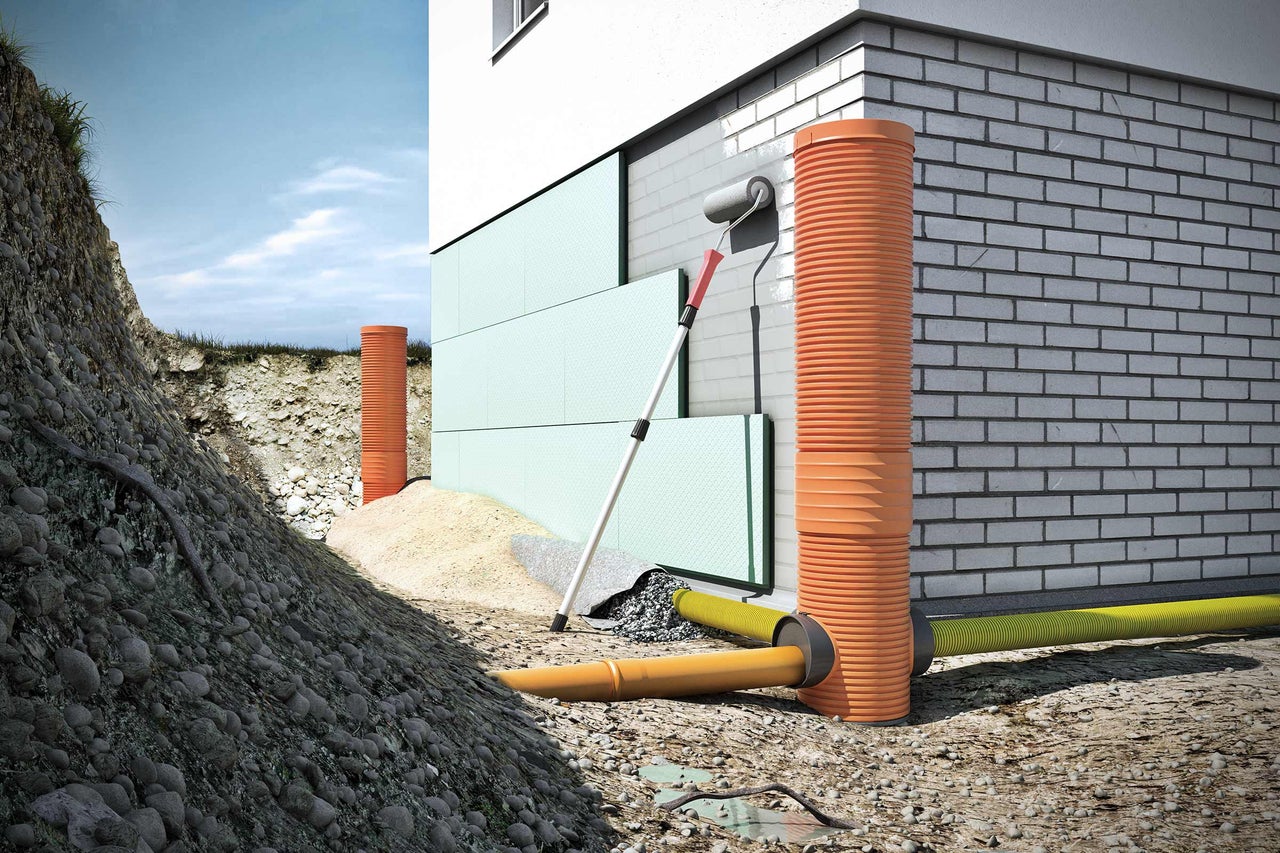

Warum muss ich mein Grundstück entwässern?
Ein Grossteil der Bauschäden im Keller entsteht durch Nässe, die von aussen eindringt. Feuchtigkeit in Gebäudemauern lässt das Mauerwerk erkalten. Schimmel und Schwämme befallen und zersetzen in der Folge die Mauern, der Putz bröckelt und die Farbe platzt ab. Das modrige Klima in den Räumen kann die Gesundheit beeinträchtigen.
Ist die Grundmauer des Hauses mangelhaft oder gar nicht gegen Wasser geschützt, dringt Wasser ungehindert in die Wand. Pilze, starker Frost und Baumwurzeln können Risse in der Mauer verursachen, durch die das Wasser eintreten kann. Es gibt viele Möglichkeiten, wie Feuchtigkeit ins Haus gelangen kann.
Dies solltest Du klären, bevor Du mit den Schutzmassnahmen beginnst.
- Gegen Bodenfeuchte, stauendes und drückendes Wasser muss die Wand mit wasserdichten Materialien abgedichtet werden.
- Gegen aufsteigende Feuchte muss eine horizontale Sperre in die Mauer gespritzt werden.
- Sich ständig an der Wand sammelndes Wasser muss mit einer Drainage abgeleitet werden.
- Steht das Gebäude auf einem feuchten Grundstück, reichen Drainagerohre allein oft nicht aus. Dann müssen zur sicheren und wirkungsvollen Ableitung von Stauwasser Systeme für Baugrundentwässerung eingesetzt werden.
- Ist ein Rohr undicht, muss dieses repariert werden. Absperrmassnahmen helfen hierbei nicht.
Sperre die Feuchtigkeit immer dort aus, wo sie eindringt, nicht dort, wo sie austritt und stört – immer an der Aussenwand, nicht an der Innenwand.
Genehmigungen einholen
Informiere Dich im Vorfeld bei Deiner zuständigen Gemeinde, ob Deine geplanten Massnahmen genehmigungspflichtig sind!
Achtung!
Drainagen sind nicht erlaubt, wenn Grundwasser in Höhe der Gründungssohle oder darüber ansteht, also die Fläche, auf der das Fundament errichtet wird oder darüber. Ausnahmen sind Grundwasserabsenkungen während der Baumassnahmen oder im Zusammenhang mit einer Bodensanierung. Bei Belastung durch Grundwasser liegt dann der höchste in der Vergangenheit gemessene Grundwasserstand im Bereich der Kellerkonstruktion, kann also über der Kellersohle liegen. Eine Drainage ist hier ungeeignet, da diese im Grundwasser stehen würde und Wasser nicht abgeleitet werden kann. Meist ist es nicht zulässig, Drainagewasser abzuleiten. Ausnahmen sind bei einem Mischkanal möglich.
Fazit: Drainagen zur Trockenhaltung von Gebäuden sind nur dann erlaubt, wenn es sich um versickerndes Niederschlagswasser oder extreme Spitzen von sich stauendem Wasser auf Böden handelt, die sehr viel Wasser aufnehmen und speichern können. Das ist immer mit der Behörde zu klären.
Welches Material für die Drainage?

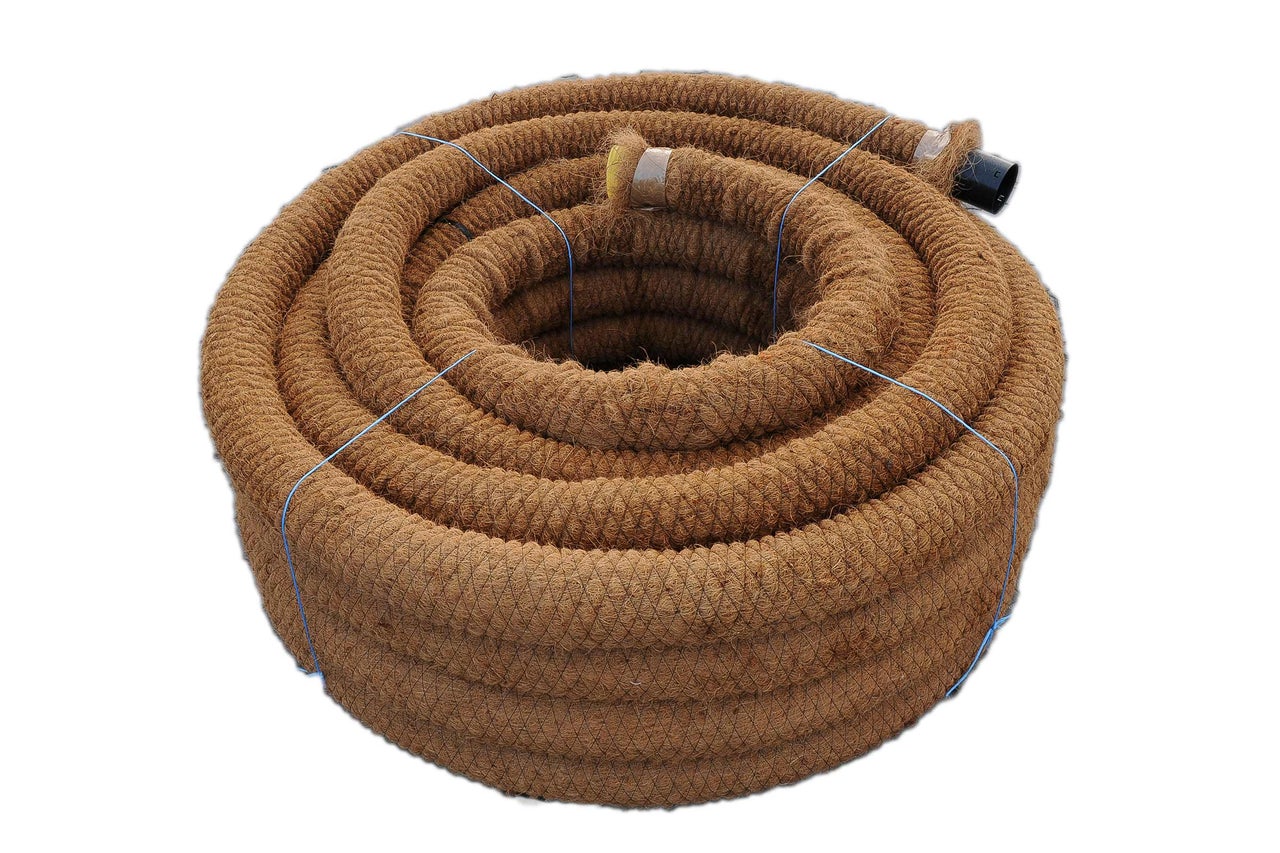

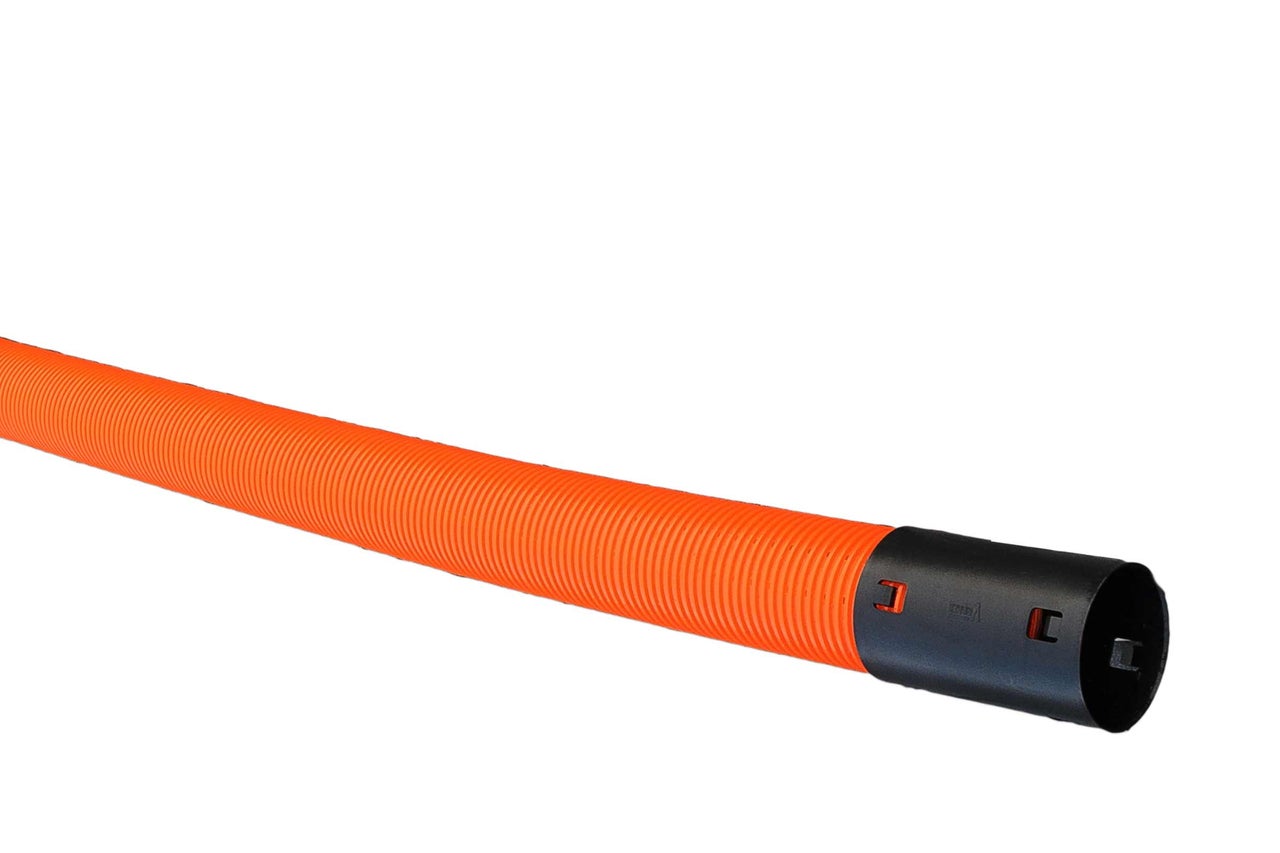

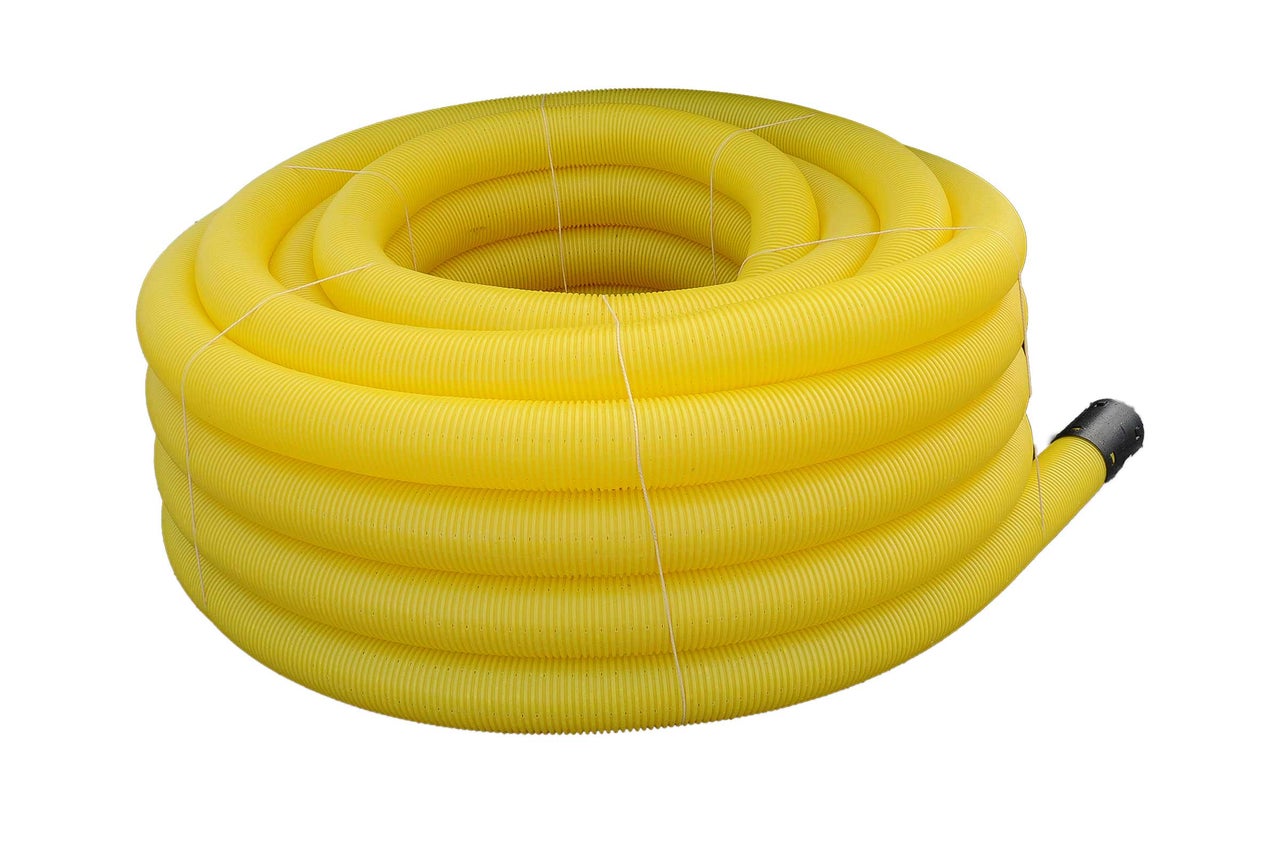

Welche Rohre eignen sich wofür? Das ist eine gute Frage. Je nachdem, ob Du eine Drainage für Dein Haus, Deinen Garten oder eine grössere landwirtschaftlich genutzte Fläche anlegen möchtest, eignen sich unterschiedliche Rohre.
Drainrohre haben besondere Eigenschaften, daher ist die richtige Wahl wichtig. Hier findest Du eine Übersicht, welches Rohr sich für Dein Projekt eignet.

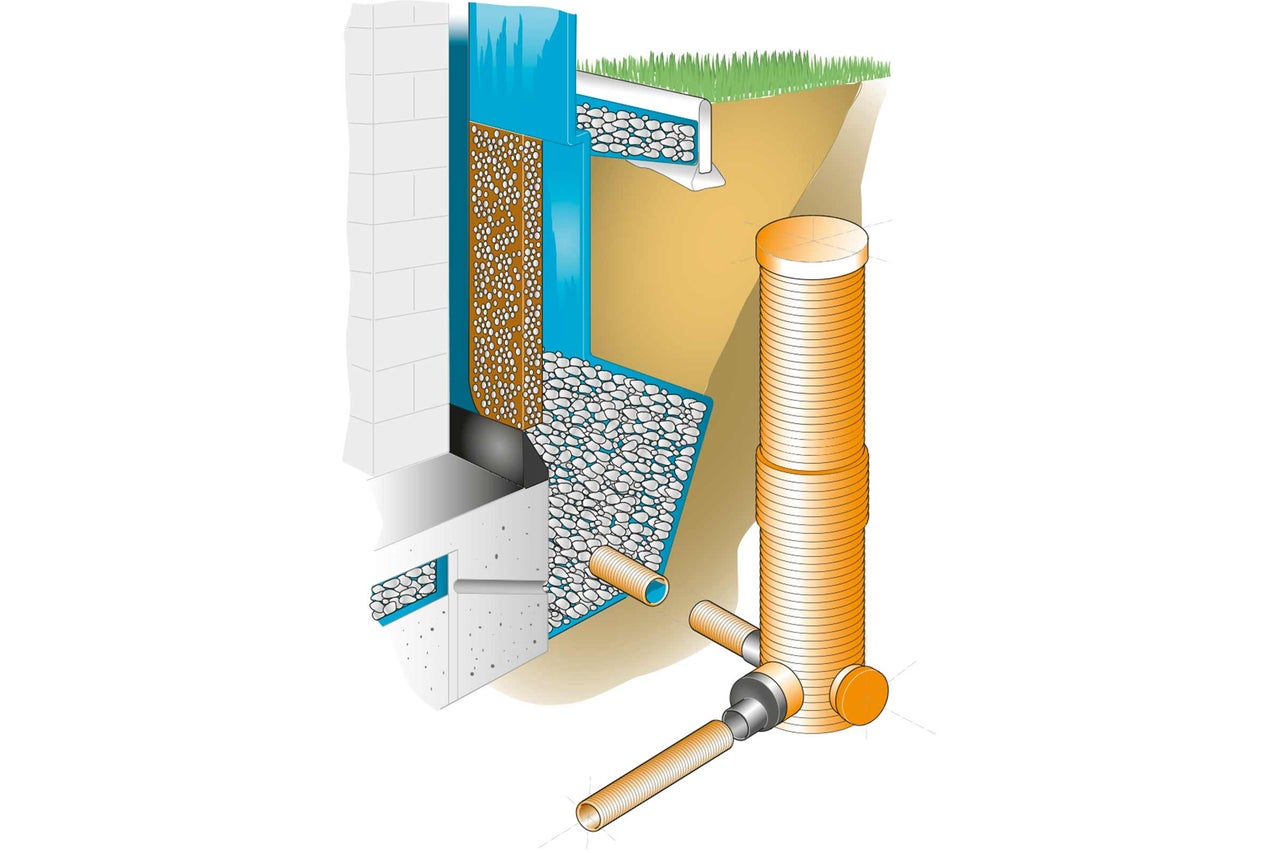

Gebäudedrainung
Hier erfährst Du, was Du bei der Drainage um Gebäude beachten musst. Gehe hier sehr gewissenhaft vor, da schon kleine Fehler grosse Auswirkungen haben können.
Vollsickerrohre verwenden
Für die Gebäudedrainung solltest Du ausschliesslich Vollsickerrohre verwenden. Andere Rohrarten sind für die «Drainung zum Schutz baulicher Anlagen» nicht zugelassen!

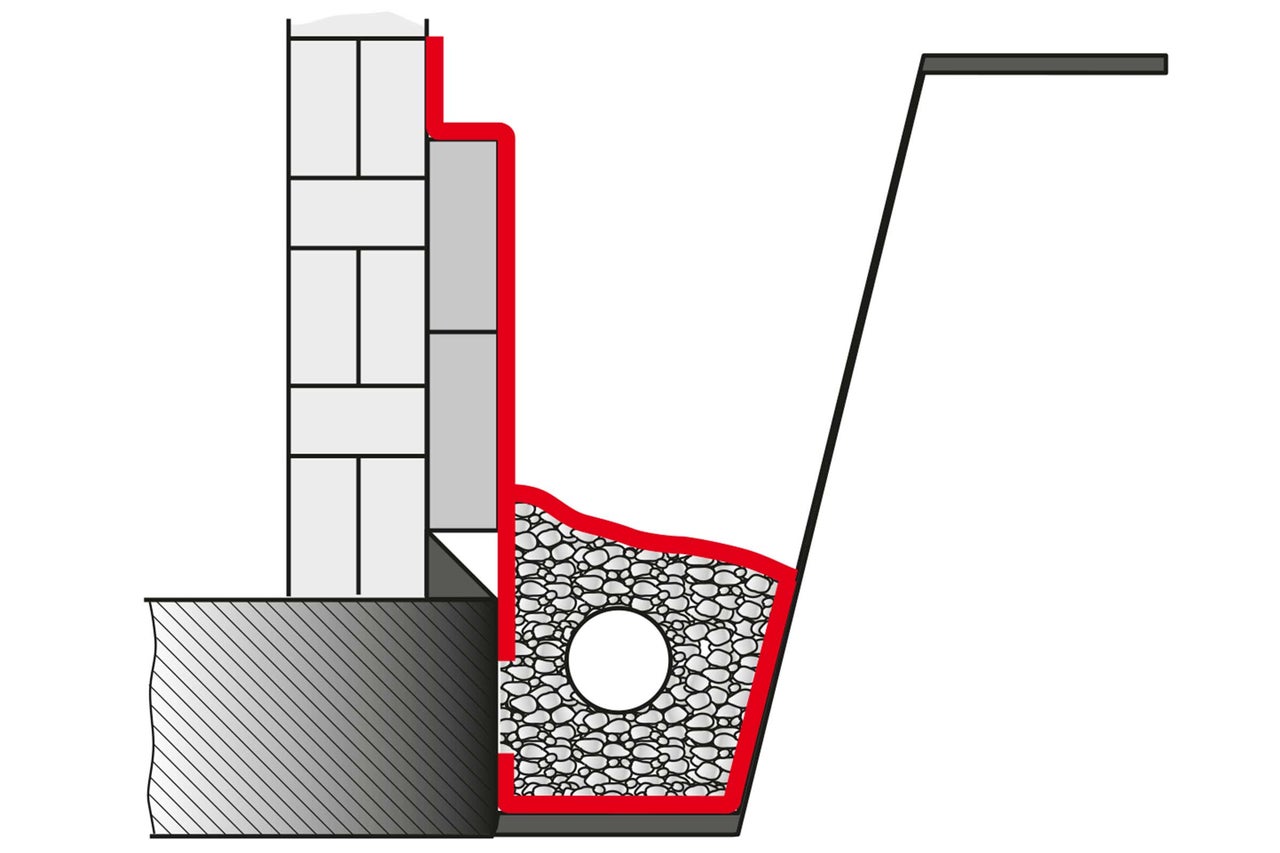

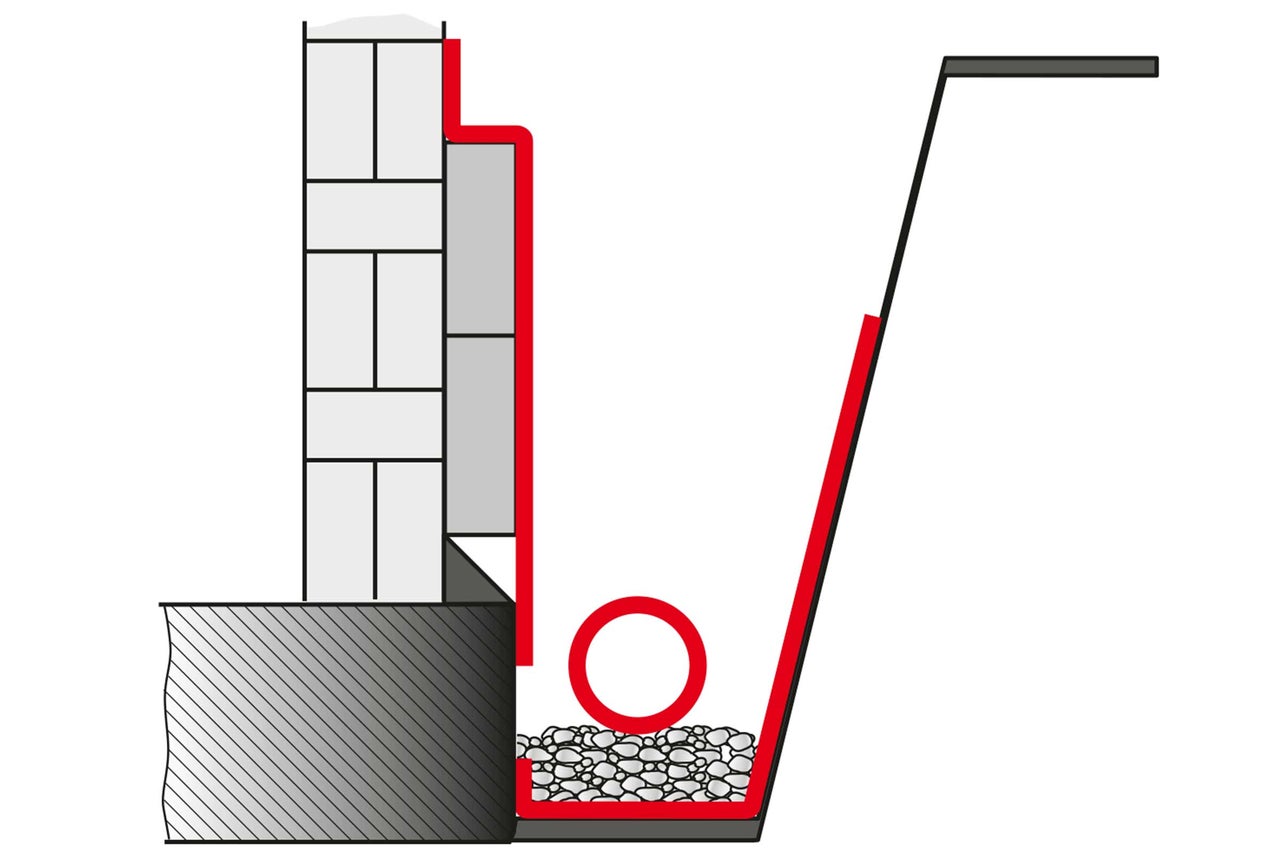

So funktioniert die Gebäudedrainung

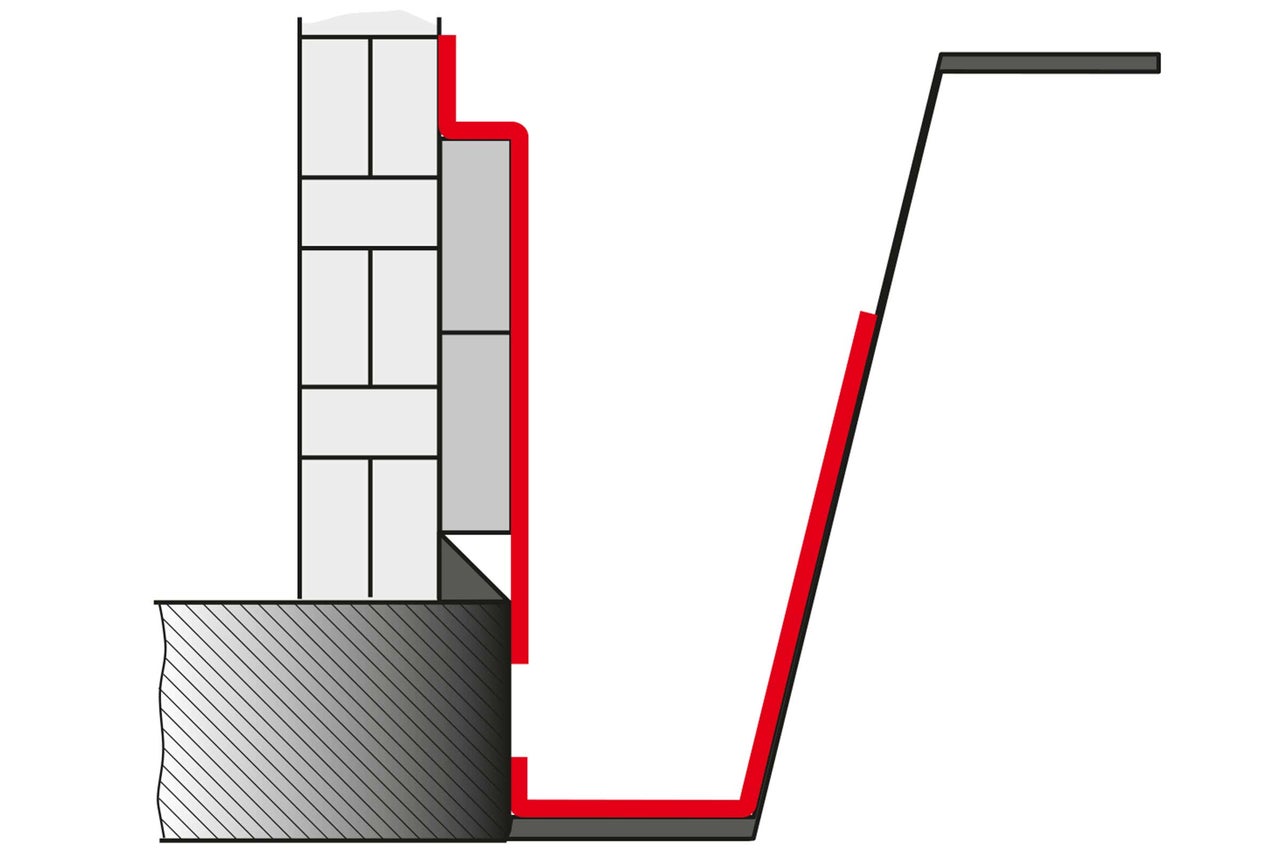

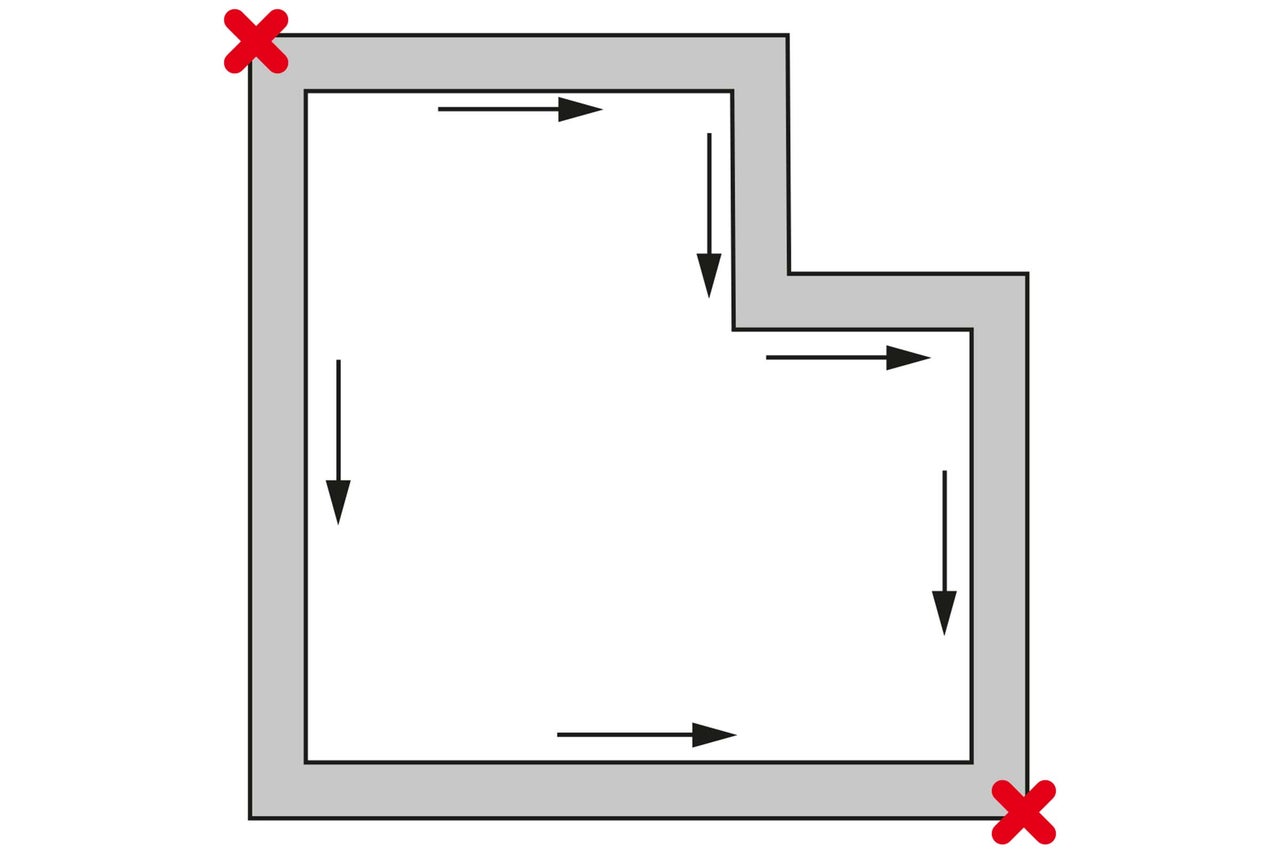

Achte beim Erstellen des Rohrgrabens darauf, dass der Scheitel des Vollsickerrohres nicht über dem Niveau der Fundamentoberkante liegen wird. Um dies zu erreichen, muss der Grabenboden am Hochpunkt mindestens 30 cm unterhalb der Fundamentoberkante liegen. Ausgehend vom Hochpunkt muss der Grabenboden ein Gefälle von mindestens 0,5 cm pro m haben.

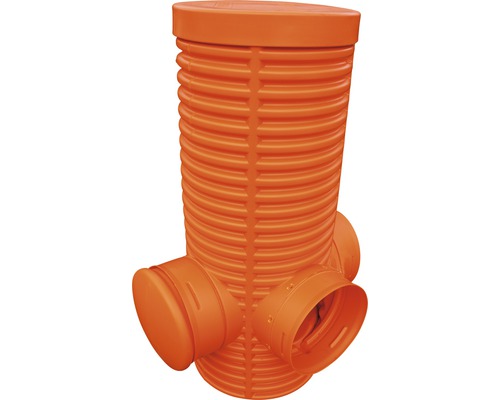

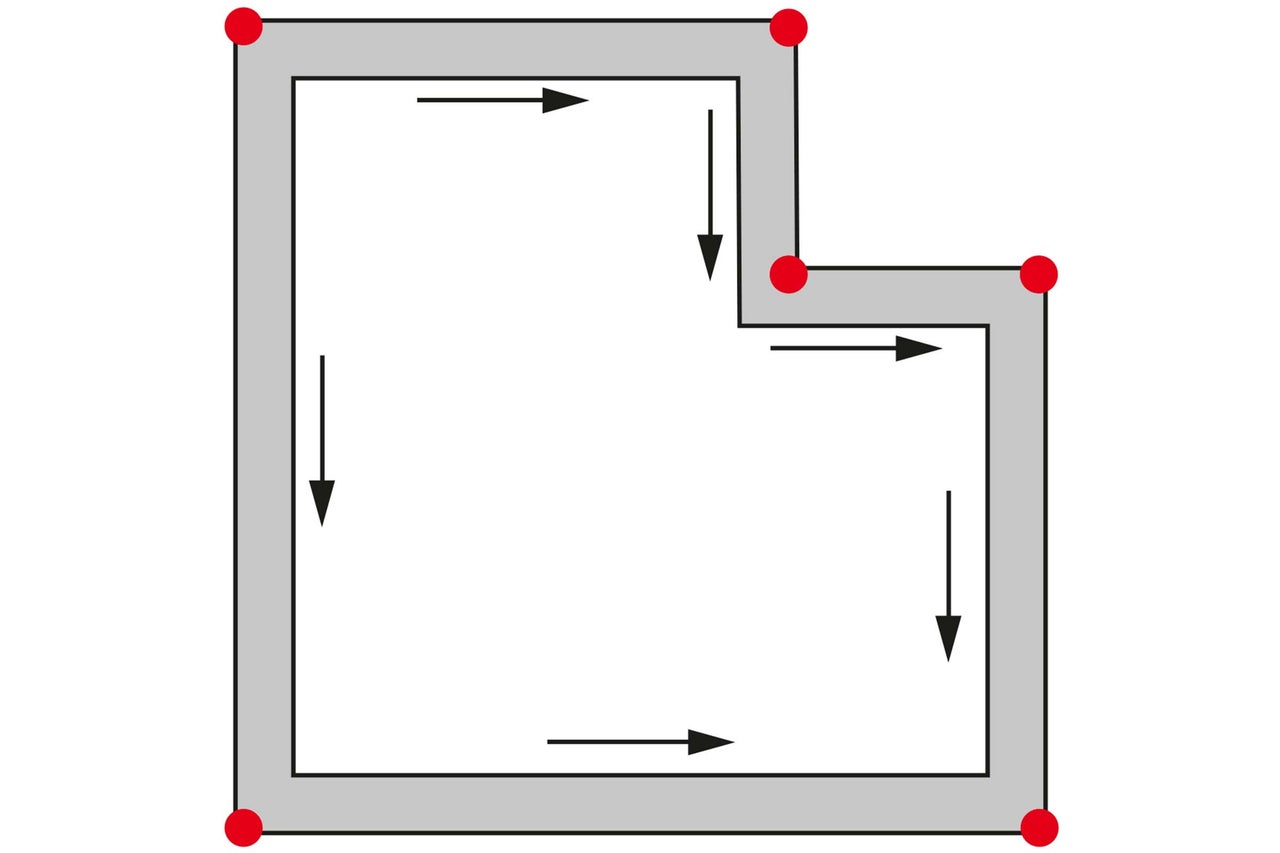

Was ist ein Drainageschacht?
Der Drainageschacht wird auch Dränschacht, Revisionsschacht oder Kontrollschacht genannt. Er sorgt dafür, das Verunreinigungen aus der Drainage gespült werden. Unabdingbar für die kontrollierte Gebäudereinigung. So werden Verunreinigungen aus der Drainage gespült. Über das Rohr sind auch alle Leitungssysteme zugänglich, was die Reinigung ermöglicht und die Wartung der Systeme erleichtert.
Der Kontrollschacht besteht aus einem Grundelement (Schachtkörper) mit unterschiedlichen Abgängen, das mithilfe eines Aufsatzschachts erhöht und mit einer Schachtabdeckung geschlossen wird. Der innere Durchmesser des Rohrs wird übrigens mit der Nennweite (DN) angegeben.
Wie mache ich einen Versickerungstest?
Je nachdem, aus welchen Bestandteilen der Boden besteht und wie durchlässig er ist, sickert Niederschlagswasser mehr oder weniger schnell ab. Neben dieser normalen Erdfeuchtigkeit gibt es kurzzeitig stauendes Wasser, das entsteht, wenn etwa nach heftigeren Regenfällen wasserundurchlässiger Boden den Niederschlag nicht schnell genug ableitet.
Finde mit dem Versickerungstest heraus, wie gut Niederschlag in Deinen Boden versickert und ob eine Drainage notwendig ist.
- Grabe ein Loch von 50 x 50 x 50 cm und fülle es mehrere Male innerhalb von 2 Stunden mit Wasser, um den Boden komplett mit Wasser zu sättigen.
- Jetzt markierst Du im Loch die Höhe von 30 cm und füllst es bis zur Markierung mit Wasser.
- Nach 10 Minuten füllst Du mit Wasser aus einem Messzylinder wieder bis zur 30-cm-Markierung auf. Notiere Dir die Wassermenge, die Du aufgefüllt hast.
- Wiederhole diesen Schritt mindestens dreimal, um ein verlässliches Ergebnis zu erhalten. Nimm den Mittelwert der drei Messungen.
Stark voneinander abweichende Ergebnisse können auftreten, wenn
- zu Beginn unzureichend gewässert wurde.
- der Boden inhomogen ist, z. B. durch Maulwurfgänge, Wurzelgänge, Klüftungen und ähnliches.
- beim Ablesen der Wassermenge Fehler aufgetreten sind.
Ausschliesslich ein hydrogeologisches Gutachten ermöglicht eine präzise Bewertung.
Dieser Versickerungstest kann Dir nur Anhaltspunkte dafür liefern, ob eine Drainage sinnvoll ist oder nicht.
Längere Regenfälle beeinflussen die Messung
Führst Du den Versickerungstest nach längeren Regenereignissen durch, ist es sehr wahrscheinlich, dass der Boden noch gesättigt ist und weniger Wasser abfliesst als gewöhnlich. Berücksichtige das bei Deiner Versuchsplanung und wähle besser einen anderen Zeitpunkt.
Warum muss ich meinen Garten entwässern?
Verwandelt sich Dein Garten nach Regenfällen immer in ein riesiges Sumpfgebiet? Und sind auch in der regenarmen Zeit immer Gummistiefel notwendig, um sich keine nassen Füsse zu holen?
Wenn Stauwasser nicht abfliesst, leidet der Boden oder der Unterboden oft an schlechter Wasserdurchlässigkeit sowie an einem zu hohen Ton- und Lehmanteil. Man spricht hier auch von schweren Böden oder bindigen Böden, die sehr viel Wasser aufnehmen können, aber das Sickerwasser nur langsam ableiten.
Nimmt ein Gelände zu viel Wasser auf, führt das zu Bodenprofilverschlechterung, Bodenkalkverlust und dadurch zur Versäuerung des Bodens.
In Folge ersticken Wurzeln, Unkraut bildet sich schneller und Pflanzenkrankheiten entstehen. Ausserdem lässt sich so ein Boden nur sehr schwer bearbeiten. In diesen Fällen ist eine Flächendrainage notwendig.

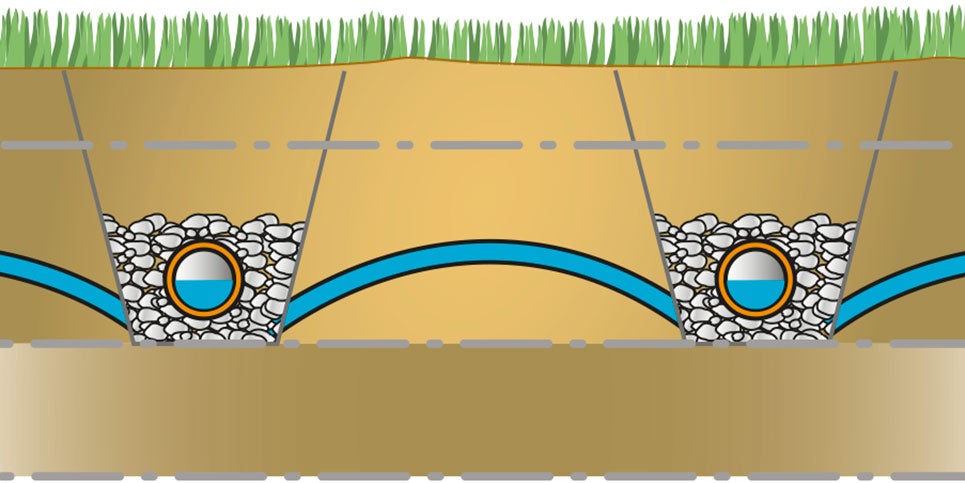

Wie entwässere ich meinen Garten?

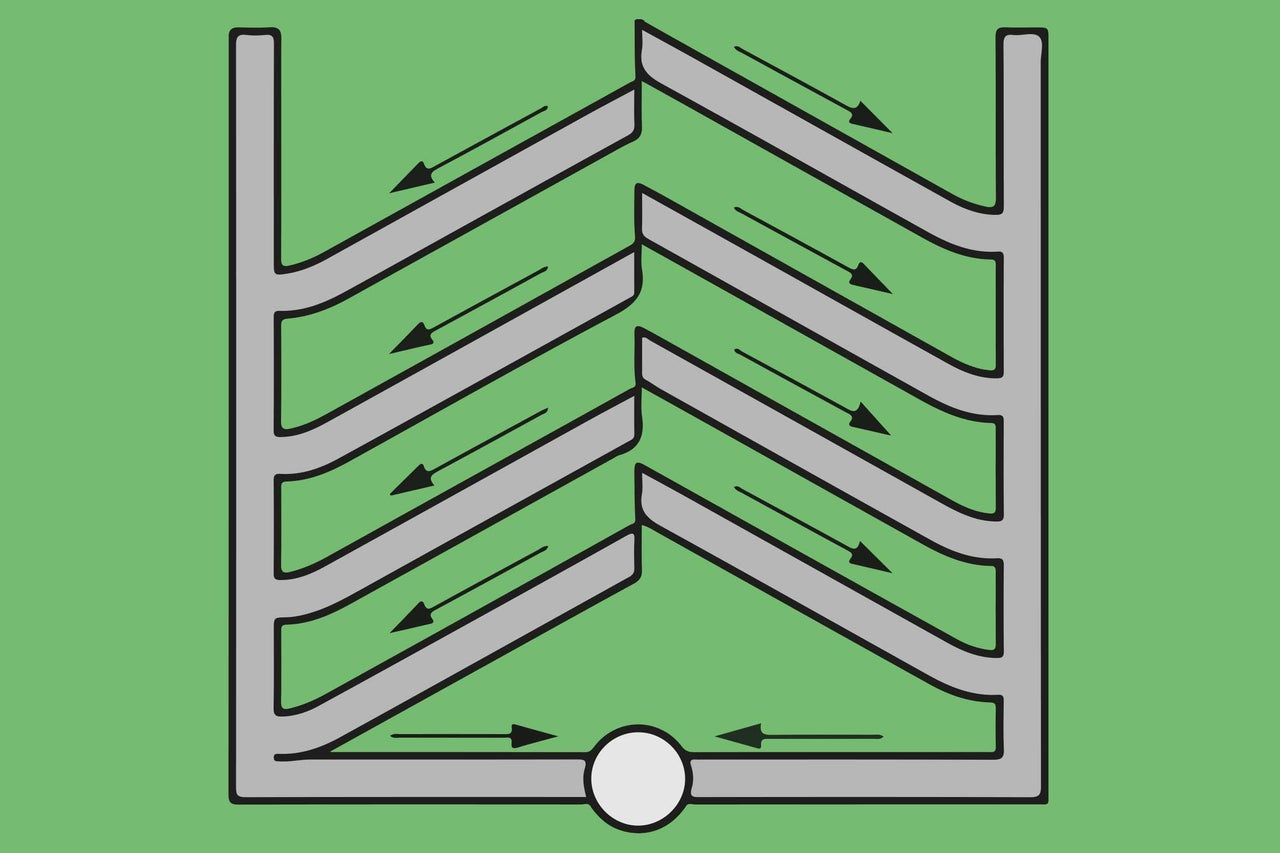

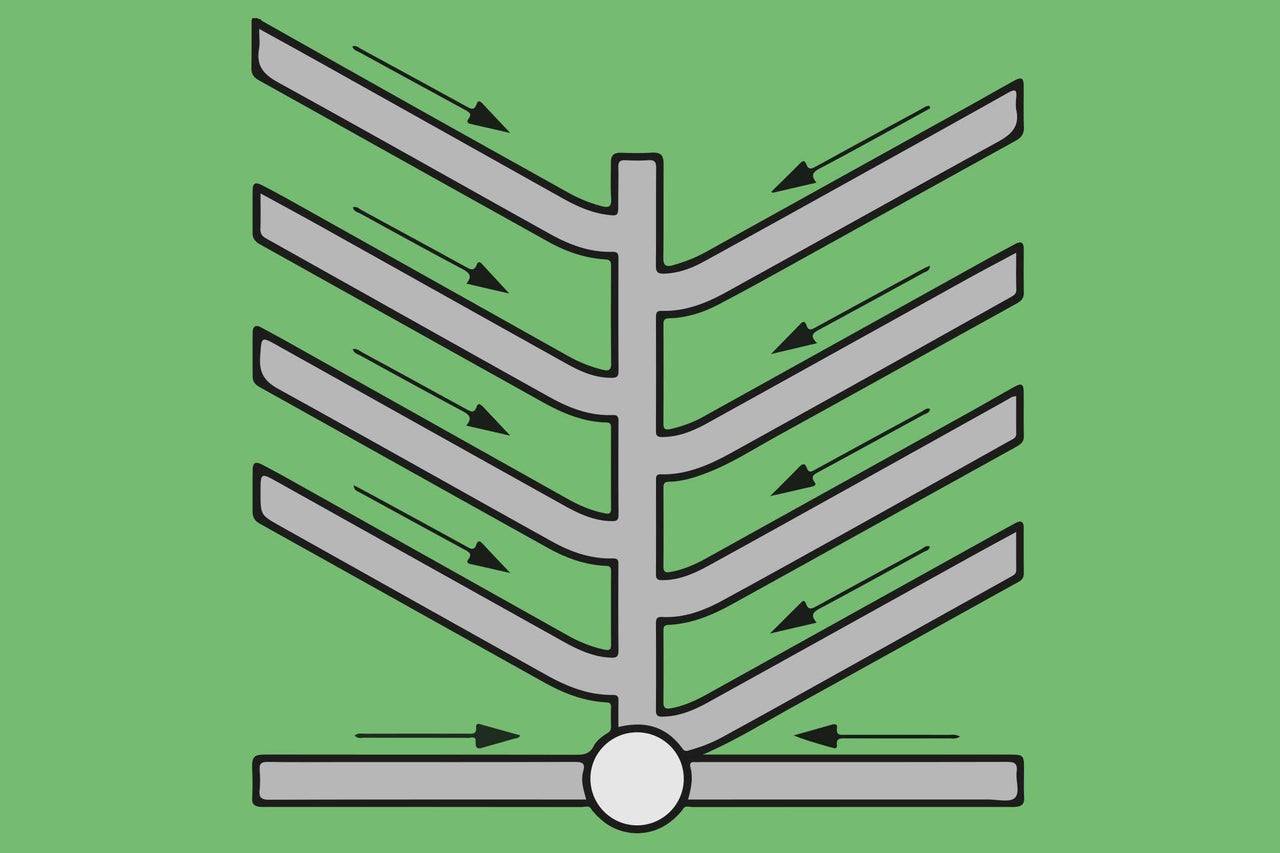

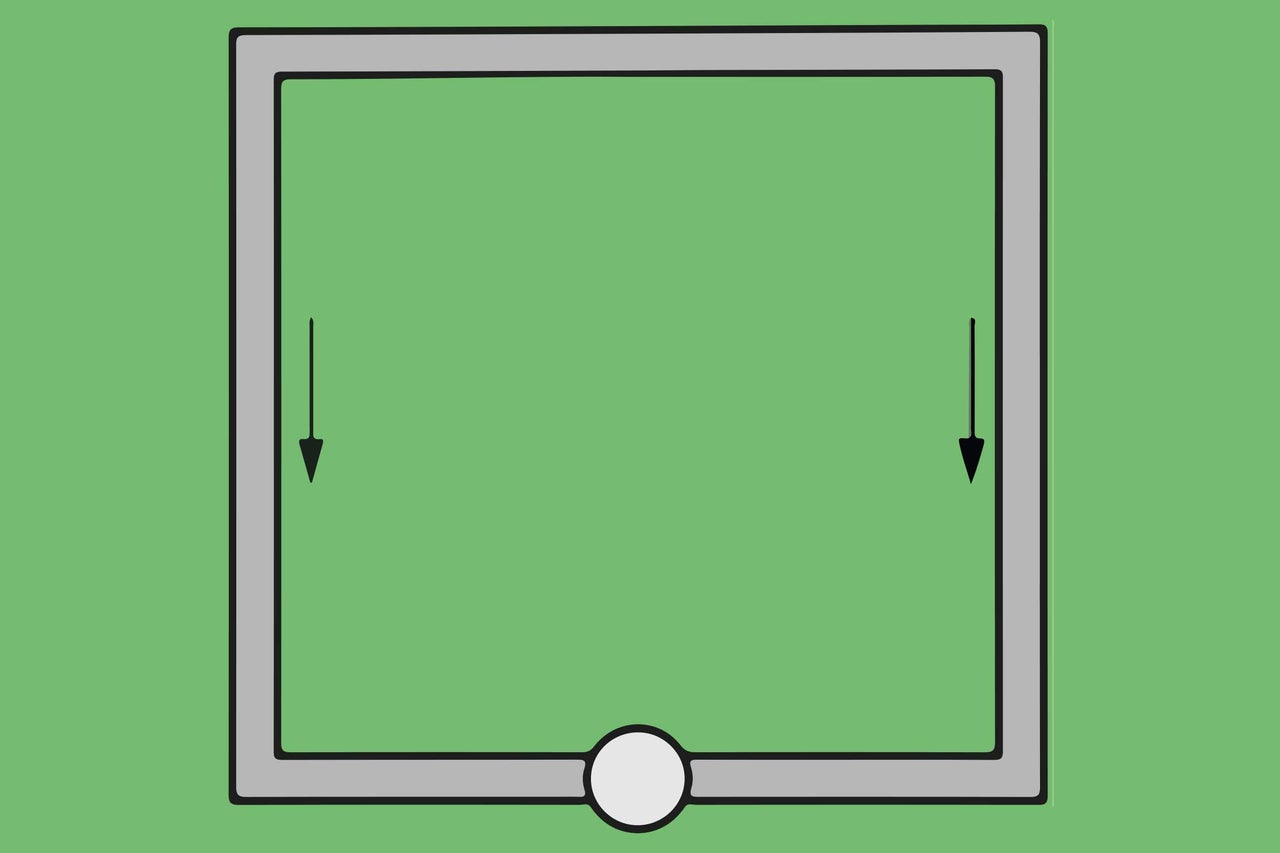

Je nach Grösse des zu entwässernden Grundstückes wird die Drainage unterschiedlich angelegt:
- Hebe Entwässerungsgräben aus. Dabei sollte der Abstand zwischen zwei Drainrohren maximal 5 bis 6 m sein.
- Fülle den Grabenboden mit einer ca. 10 cm dicken Schicht filterstabilen Materials, z. B. Kies der Körnung 0/32. Richte diese Schicht als Gefälle aus: mindestens 0,5 cm auf 1 m.
- Verlege anschliessend die Drainrohre in den Graben. Verbinde sie mit Verbindungsmuffen. Decke die Rohre wiederum mit filterstabilem Material, z. B. Kies der Körnung 0/32 ab und bedecke das ganze mit Mutterboden, den Du zum Schluss verdichtest.
Gefälle beachten
Voraussetzung dafür, dass die Drainage richtig funktioniert, ist ein Gefälle. Es sollte mindestens 0,5 cm auf 1 m betragen und kann durch das Kiesbett entsprechend eingerichtet werden. Durch das Gefälle wird das Wasser bis zum Sammelpunkt geleitet, von wo aus es durch Hartschläuche zu einem Graben, Abwasserkanal oder einer Senkgrube abgeleitet wird.
Wichtig: Erkundige Dich bei Deiner zuständigen Gemeinde nach den jeweiligen Vorschriften!
Wie tief muss der Graben sein?
Je nach Anwendungsbereich reichen folgenden Grabentiefen aus:
Rasen | mindestens 30 bis 50 cm tief |
---|---|
Gemüsegarten und Anbau | mindestens 50 bis 80 cm tief |
Obstgarten und Bäume | mindestens 80 bis 150 cm tief |

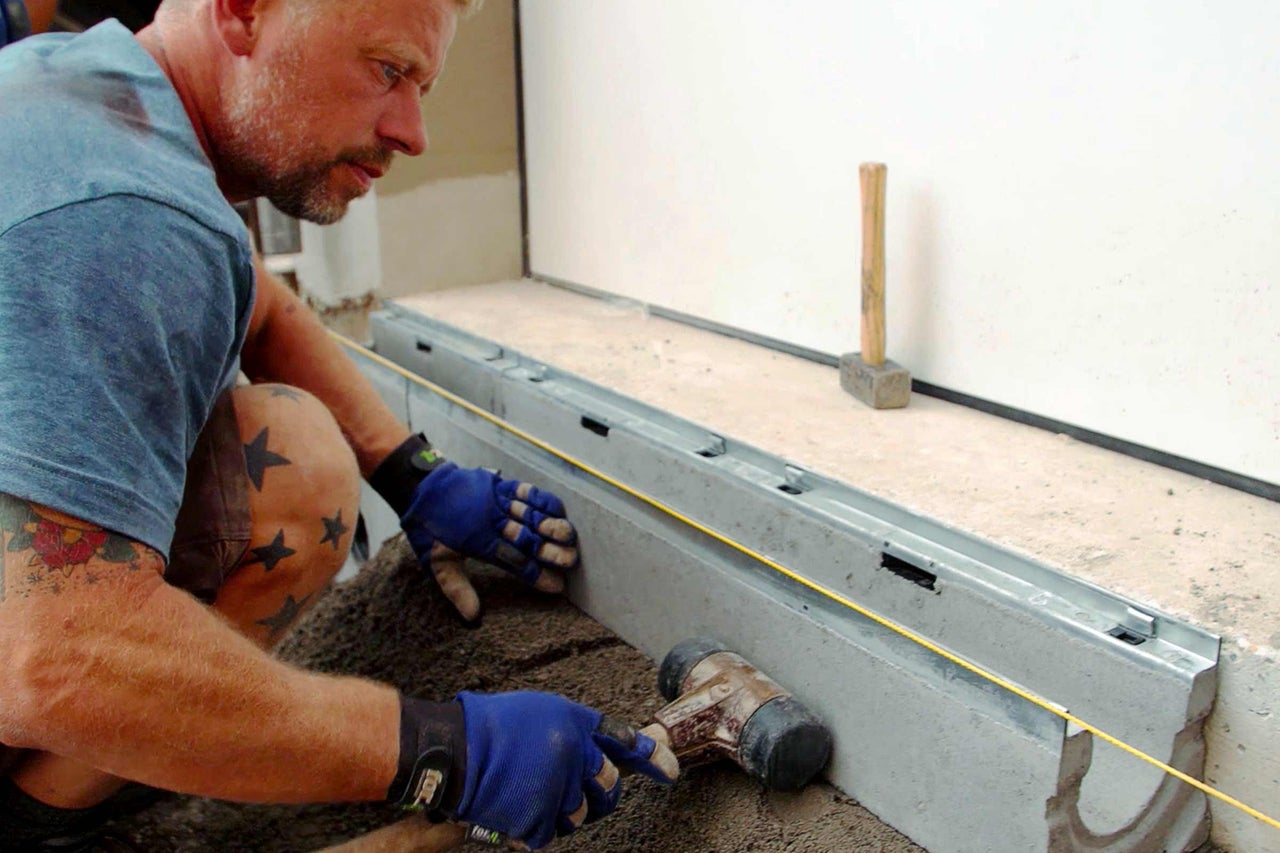

Wie entwässere ich Gartenwege und Hofeinfahrten?
Dauerregen und Staunässe können Gartenwegen und Hofeinfahrten stark zusetzen, wenn der Unterboden aufweicht und sich der Belag senkt oder verrutscht. Damit sich die Hofauffahrt oder der Gartenweg nach Regenfällen nicht unter Wasser steht, kann auch hier mit einer Drainage geholfen werden.
- Drainage durch Drainrohre
Parallel zum Weg wird ein 60 bis 70 cm tiefer Graben mit mindestens 3 % Gefälle ausgehoben, in den die Rohre in ein Splittbett (ggf. mit Vlies ausgekleidet) verlegt werden. Die gepflasterte Fläche selbst sollte mit ca. 5 % zum geplanten Drainagegraben leicht abfallen (also 5 cm auf 1 m). - Drainage durch Drainagevlies
Das Vliestuch wird unter dem Kiesbett oder dem Sand über die gesamte Fläche verlegt. Das gut wasserdurchlässige Tuch verteilt Druckbelastungen auf dem Pflaster und verhindert ein Absetzen des Unterbodens. Auch stärkere Belastungen auf Einfahrten oder Parkplätzen steckt das Vliestuch weg. Spurrillen gehören damit der Vergangenheit an! - Drainage durch Drainmörtel
Drainmörtel härtet an der Luft aus. Er wird dadurch fest, bleibt aber weiterhin wasserdurchlässig. Besonders geeignet ist Drainmörtel beim Verlegen von Steinen im Garten- und Landschaftsbau. Ziehe immer nur so viel Drainmörtel auf, wie Du Platten verlegen kannst, bevor das Aushärten des Mörtels einsetzt. Die Fugen müssen wasserdurchlässig bleiben und dürfen daher nicht fest verfugt werden.
Wie baut man eine Drainage?
Alles beginnt mit einer guten Planung! Beachte, dass für versiegelte Flächen Gebühren für das Abwasser bezahlt werden müssen. Diese kannst Du reduzieren:
- wenn Du kein Gefälle zu öffentlichen Flächen herstellst,
- keinen Kanalanschluss oder -ablauf innerhalb der Flächen hast,
- keine sonstige Einleitung des Wassers ins öffentliche Netz besteht.
Eine grössere Wasserdurchlässigkeit in der Pflasterfläche wird z. B. durch Steine mit Fugenabstandshaltern, schrägen Kanten oder einem durchlässigen Fugenmaterial erreicht. Fast der gesamte Niederschlag kann bei der Verwendung von wasserdurchlässigen Steinen, Steinen mit Sickerschlitzen oder Rasengittersteinen versickern. Informiere Dich vorher, wie versickerungstauglich der Boden auf Deinem Grundstück ist!
