Grillwagen selber bauen
Der erfahrene Grillsaison-Eröffner von BUILDIFY: Grillwagen Jamie. Damit hast Du alles zur Hand, was Du zum Grillen brauchst. Du rollst Dein gesamtes Handwerkzeug einfach an die richtige Stelle und dann kannst Du ordentlich was weggrillen.
MöbelbauZum Sortiment
Das brauchst Du
Material
Buildify Möbelpalette gehobelt 120 x 80 ...
HORNBACH Holzlasur Plus farblos 750 ml
Garderobenhaken 42x34x31 mm Edelstahl ge ...
Unterlegscheibe DIN 9021, 22 mm galv. ve ...
Stangengriff Edelstahl gebürstet Lochabs ...
Tarrox Luftrad mit Kunststofffelge und B ...
Balkonbrett Fichte schlicht 18x89x980 mm
Tarrox Achse galv.verzinkt, 20 x 1,5 x 5 ...
Konsta Kantholz Fichte gehobelt 54x54x25 ...
Rundrohr Aluminium silber 25 x 1,5 1 m
Gewindestange 1 m DIN 976 M16 galv. verz ...
von
Werkzeuge
Akkuschrauber
Wolfcraft Vorbohrer Ø 3,5 - 9,5 mm mit S ...
Heckenrose Metallsäge 300 mm
WGB 1/4" Steckschlüsselgarnitur 36-tlg
von
Vorbereitung
Aluminium Rundrohr zuschneiden
Bevor Du mit dem Bau beginnst, solltest Du das Aluminiumrohr wie folgt zuschneiden:
2x70 mm
Holzzuschnitt
Auch das Balkonbrett solltest Du vor dem Beginn in die folgenden Längen sägen:
1 Stück à 170 mm
1 Stück à 385 mm
1 Stück à 680 mm
Holzschutz
Speziell für Holz im Aussenbereich empfehlen wir einen einmaligen Vorstrich mit Holzgrundierung aussen als perfekte Vorbereitung für schützende und schöne Anstriche.
Für hervorragende Wetterbeständigkeit sind anschliessend mindestens zwei Anstriche mit Hybrid Holzlasur farblos erforderlich. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten.
Farbliche Gestaltung
Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen.
Arbeitsschritte
Palette Bohren
01
Auf der Vorderseite der Palette (bei 2a) mit dem «Forstnerbohrer» ein Loch bohren. Achte darauf, dass das Loch 170 mm vom kurzen und 50 mm vom langen Leistenrand entfernt ist. Danach auf der...
Palette Bohren
02
... Rückseite der Palette (bei 2b) mit dem «Forstnerbohrer» ein weiteres Loch bohren. Achte darauf, dass auch dieses Loch 170 mm vom kurzen und 50 mm vom langen Leistenrand entfernt ist.
Achs und Lufträder platzieren und verschrauben
03
Die Achse (20x500 mm) mit der Metallsäge auf 400 mm kürzen und durch die gebohrten Löcher führen. Danach aus dem Rundrohr (1000 mm) mit der Metallsäge zwei 70 mm lange Rohre zuschneiden und sie auf beiden Palettenseiten auf die Achse stecken. Die Gewindestange (1000 mm) mit der Metallsäge auf 435 mm kürzen und durch die Achse führen.
Anschliessend eine Unterlegscheibe M16 auf jeder Seite auf die Achse stecken. Dann die Lufträder so weit auf die Achse stecken, dass sie bündig mit dem Rundrohr abschliessen. Danach wieder eine Unterlegscheibe M16 auf jeder Seite der Achse aufstecken und mit je einer Mutter M16 (Schlüsselweite 24 mm) festschrauben.
Kantholz kürzen und Türstopper fixieren
04
Das Kantholz (54x54x2500 mm) mit der Holzsäge auf 450 mm kürzen. An beiden Enden des Kantholzes die Türstopper bündig zum Rand ausrichten. Danach die Türstopper mit je einer Schraube (5,0x50 mm) festschrauben.
Kantholz vorbohren und fixieren
05
Das Kantholz entsprechend der Skizze 5 mit dem «Vorbohrer mit Senker» vorbohren. Fixiere es anschliessend mit zwei Schrauben (5,0x80 mm) mittig und im rechten Winkel auf dem Klotz gegenüber den Rädern auf der langen Seite der Palette (bei 4a und 4b).
Tipp
Für das Bohren empfiehlt sich ein «Vorbohrer mit Senker». Dieser sorgt für konische Bohrlöcher, in denen die Schraubenköpfe später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über und Du vermeidest Risse im Holz!
Haken fixieren
06
Die beiden Wandhaken mit jeweils zwei Schrauben (5,0x50 mm) diagonal zu den Rädern auf den oberen langen Leisten der Palette (bei 3a und 3b) fixieren, sodass die Haken über die Ecke der Palette ragen.
Zuschnitt Brett
07
Die Balkonbretter (18x89x980 mm) mit der Stichsäge auf 1x170 mm, 1x385 mm und 1x680 mm zuschneiden.
Holz schleifen
08
Schleifpapier um einen Handschleifklotz wickeln und Ecken, Kanten sowie Oberflächen schleifen, bis alle rauen Stellen glatt sind.
Brett vorbohren
09
Auf dem langen Brett (680 mm) entsprechend der Bohrskizze vier Bohrlöcher anzeichnen und mit dem «Vorbohrer mit Senker» vorbohren. Das Brett in den Fachboden (Ablagetisch) bündig zu der langen Seite einlegen und ...
Fachboden vorbohren und fixieren
10
... den Fachboden auf den Innenseiten der Klötze (bei 1b) bündig zu der kurzen Palettenseite ausrichten, mit dem «Vorbohrer mit Senker» vorbohren (durch die Bohrlöcher des Brettes) und mit vier Schrauben (5,0x50 mm) auf den Unterseiten der Klötze verschrauben.
Brett fixieren
11
Das kurze Brett (170 mm) bündig auf dem Klotz (bei 3b) und zum Palettenende ausrichten und mit einer Schraube (5,0x50 mm) auf dem Klotz fixieren. Das Brett dient zur Ablage des verbleibenden Brettes (385 mm). Siehe Bild 11.

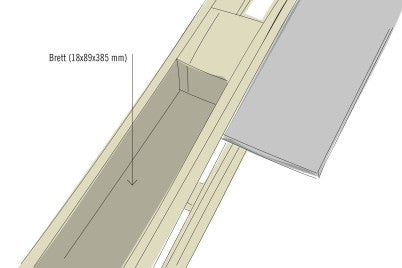

Brett einlegen
12
Das verbleibende Brett (385 mm) oben in die Palette (bei 3a und 3b) einlegen. Es liegt dann auf dem zuvor fixierten Brett (170 mm) und dem Fachboden.
Haken fixieren
13
Drei Garderobenhaken nach Belieben mit den beigefügten Schrauben fixieren, z. B. zwei Stück bei 3b für Grillbesteck und einen bei 1a für den Ascheeimer.
Stange fixieren
14
Die Palette mit dem «Vorbohrer mit Senker» vorbohren. Anschliessend den Stangengriff nach Belieben (z.B. bei 3a) mit den beigefügten Schrauben und dem Steckschlüssel fixieren. Und jetzt ran an den Grill.
Sicherheitshinweise
- Alle Möbelstücke dürfen nicht zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbeson- dere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z.B. Spreisseln) vorzubeugen.
