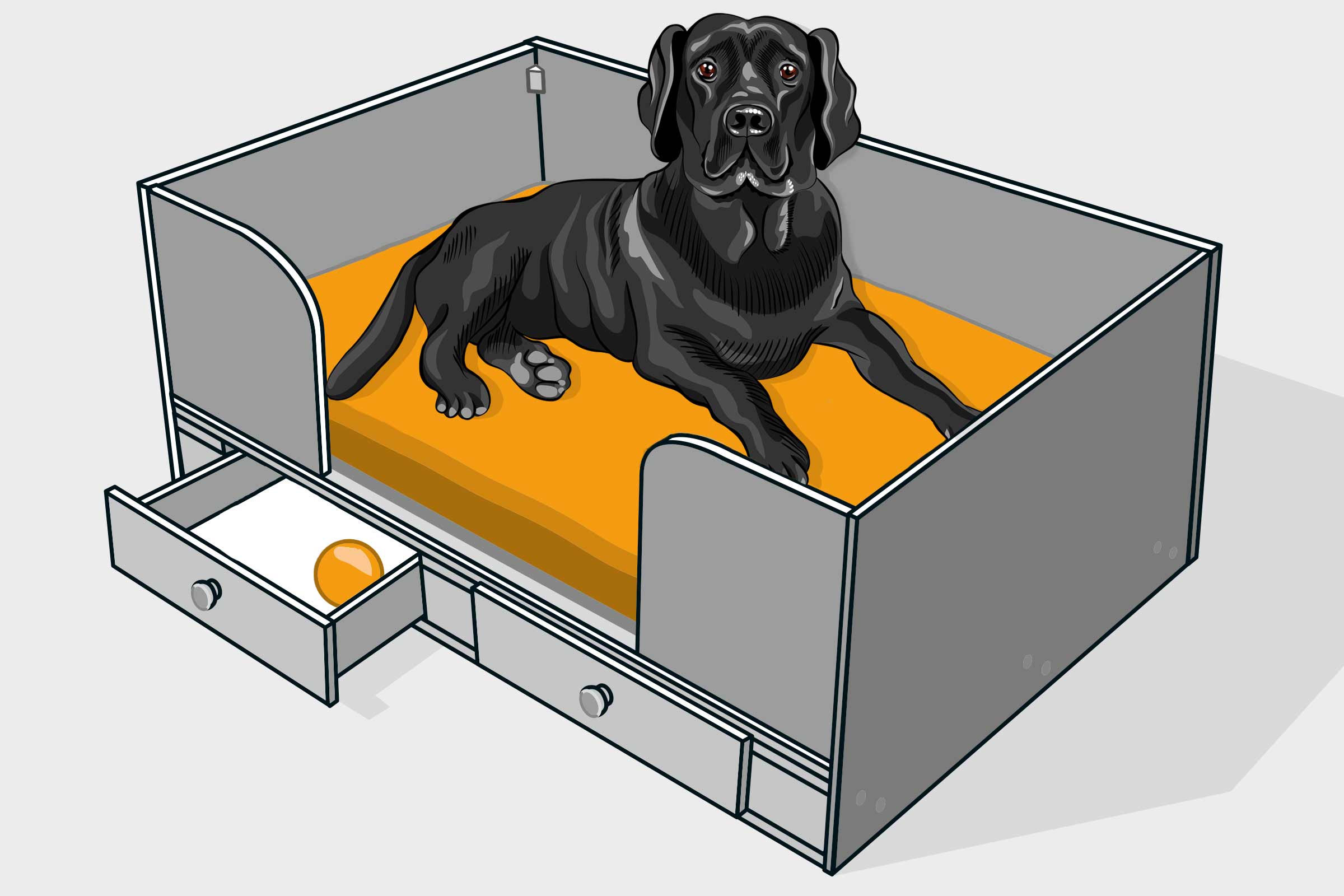

Hundebett selber bauen
Auch Dein Projektpartner hat einen Ort für die Projektpause verdient. Sein Hundebett machst Du zur Chefsache & baust es selbst. Hier findest Du die Schritt für Schritt Anleitung.
HundZum Shop
Das brauchst Du
Material
Abdeckkappe für I-Stern T 25, Eiche-hell ...
Buildify Möbelpalette gehobelt 120 x 80 ...
Holzleime
Möbelgriffe & Möbelknöpfe
Sperrholz Pappel Fixmass 1200x600x4 mm
JD Plus Universalschraube Senkkopf mit I ...
JD Plus Universalschraube Senkkopf mit I ...
JD Plus Universalschraube Senkkopf mit I ...
Hundekissen & Hundedecken
von
Werkzeuge
Akkuschrauber
Exzenterschleifer
Holzbohrer
Böcke
Schleifmittel & Schleifblätter
Zwingen
Dekupiersägen & Stichsägen
Handkreissägen
von
Material zuschneiden
Für den Bau des Hundebettes benötigst Du eine Europlatte und die nachfolgenden Holzzuschnitte. Die rechteckigen Zuschnitte kannst Du über den Holzzuschnitt zuschneiden lassen. Wenn Du das selber machen möchtest, brauchst Du eine Tisch- oder Handkreissäge mit Führungsschiene. Die verwendete Europalette hat eine genormte Grösse von 1200 x 800 x 144 mm. Die Masse können jedoch durch Verarbeitungsungenauigkeiten abweichen. Prüfe diese sicherheitshalber nach, bevor die Holzzuschnitte gemacht werden.

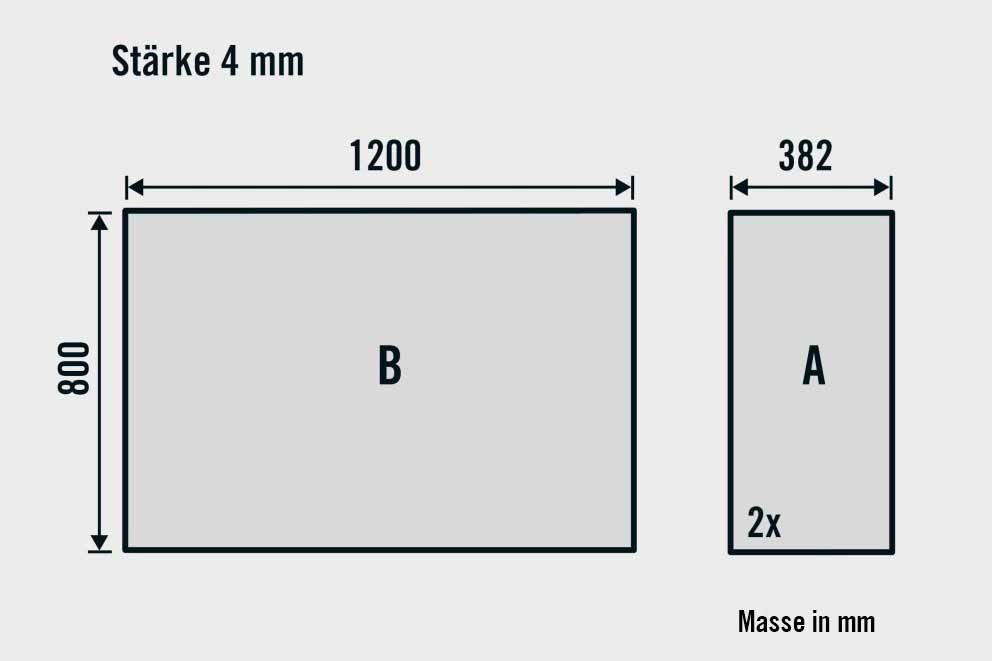

Schubladenunterlagen und Bodenplatte
| Nr. | Bauteil | Stück | Sperrholz 4 mm |
|---|---|---|---|
| A | Unterlage | 2 | 382 x 800 mm |
| B | Bodenplatte | 1 | 1200 x 800 mm |

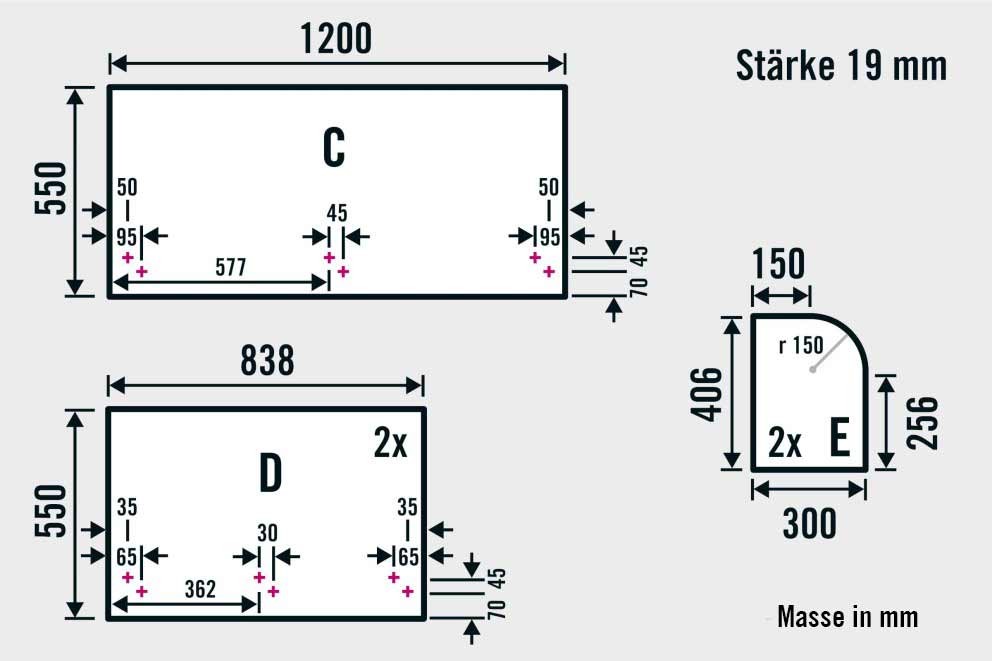

Palettenwände
| Nr. | Bauteil | Stück | 3-Schichtplatte 19 mm |
|---|---|---|---|
| C | Rückwand | 1 | 1200 x 550 mm |
| D | Seitenwand | 1 | 838 x 550 mm |
| E | Wangenteil | 2 | 300 x 406 mm |

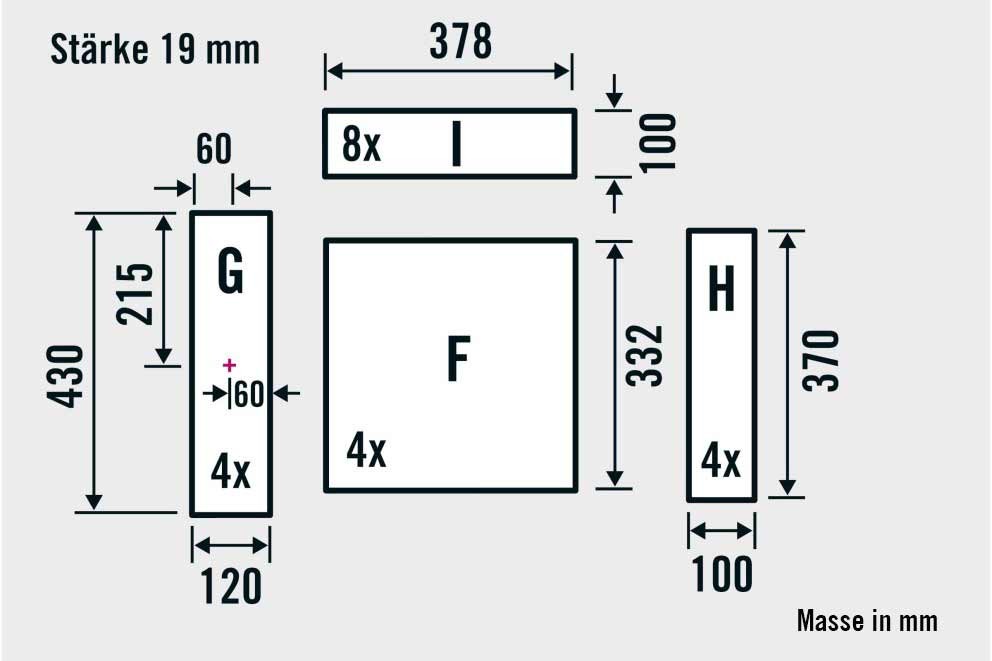

Schubladen
| Nr. | Bauteil | Stück | 3-Schichtplatte 19 mm |
|---|---|---|---|
| F | Bodenplatte | 4 | 378 X 332 mm |
| G | Frontplatte | 4 | 120 x 430 mm |
| H | Rückwand | 4 | 100 x 370 mm |
| I | Seitenwand | 8 | 378 x 100 mm |
Arbeitsschritte

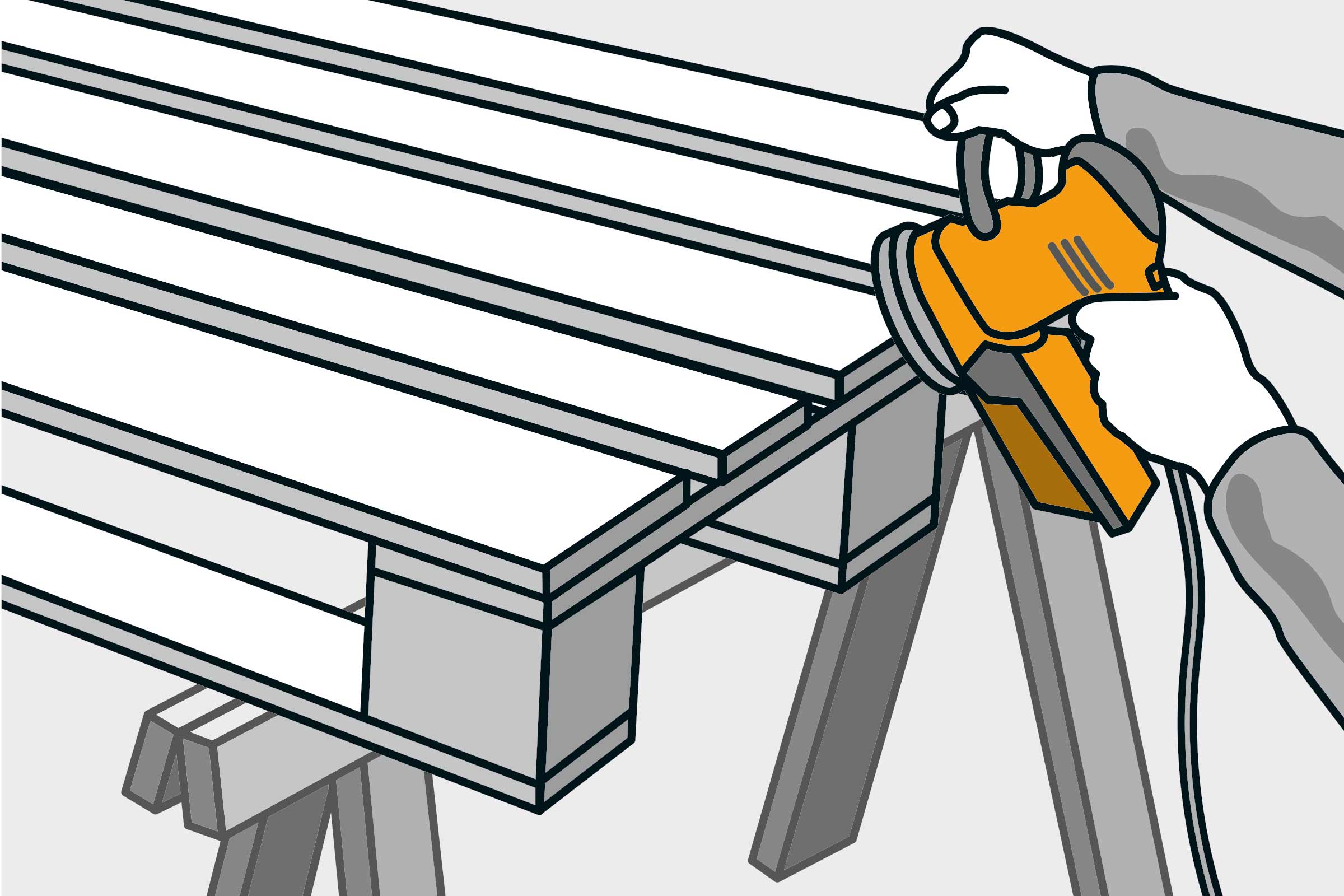

Palette abschleifen
01
Eine Europalette ist das Kernstück des Hundebetts. Alle anderen Teile werden an die Europalette angebaut. Zunächst musst Du die Palette sauber abschleifen. Hierfür kann ein Exzenterschleifer benutzt werden. Manche Paletten sind schon in einem sehr guten Zustand – dann muss für diesen Arbeitsschritt nicht viel Zeit investiert werden. Andere Paletten haben eine sehr raue, unbehandelte Oberfläche. In dem Fall musst Du sehr gründlich ans Werk gehen.
Möbelpalette nutzen
Anstatt einer klassischen Europalette kann für das Projekt auch eine BUILDIFY Möbelpalette verwendet werden. Diese sind bereits sauber abgeschliffen, so kannst Du Dir den ersten Arbeitsschritt sparen.
Viertelkreise anzeichnen

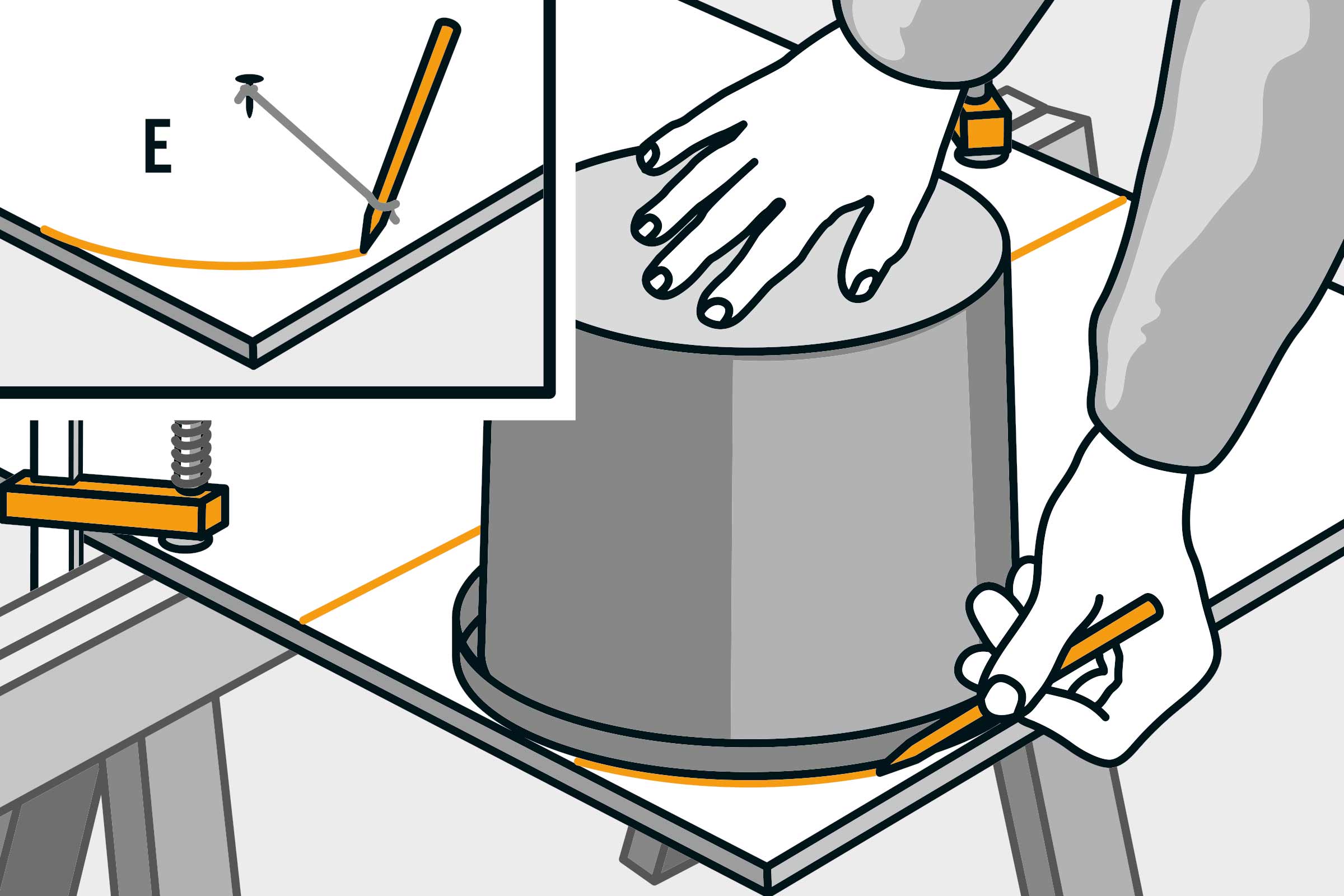

02
An den beiden Wangenteilen (E) wird ein Viertelkreis abgesägt. Wenn Du einen Eimer oder eine Schüssel mit 300 mm Durchmesser zur Hand hast, kannst Du die Rundung einfach mit einem Bleistift auf die 3-Schichtplatte übertragen. Ansonsten lässt sich aus einer Schnur, einem Nagel und dem Bleistift ein Zirkel bauen. Binde hierfür Nagel und Bleistift so zusammen, dass das Stück Schnur dazwischen 150 mm misst. Halte mit einer Hand den Nagel auf der Mitte des zu zeichnenden Kreises fest, spanne die Schnur und zeichne mit dem Bleistift den Bogen auf die Platte.

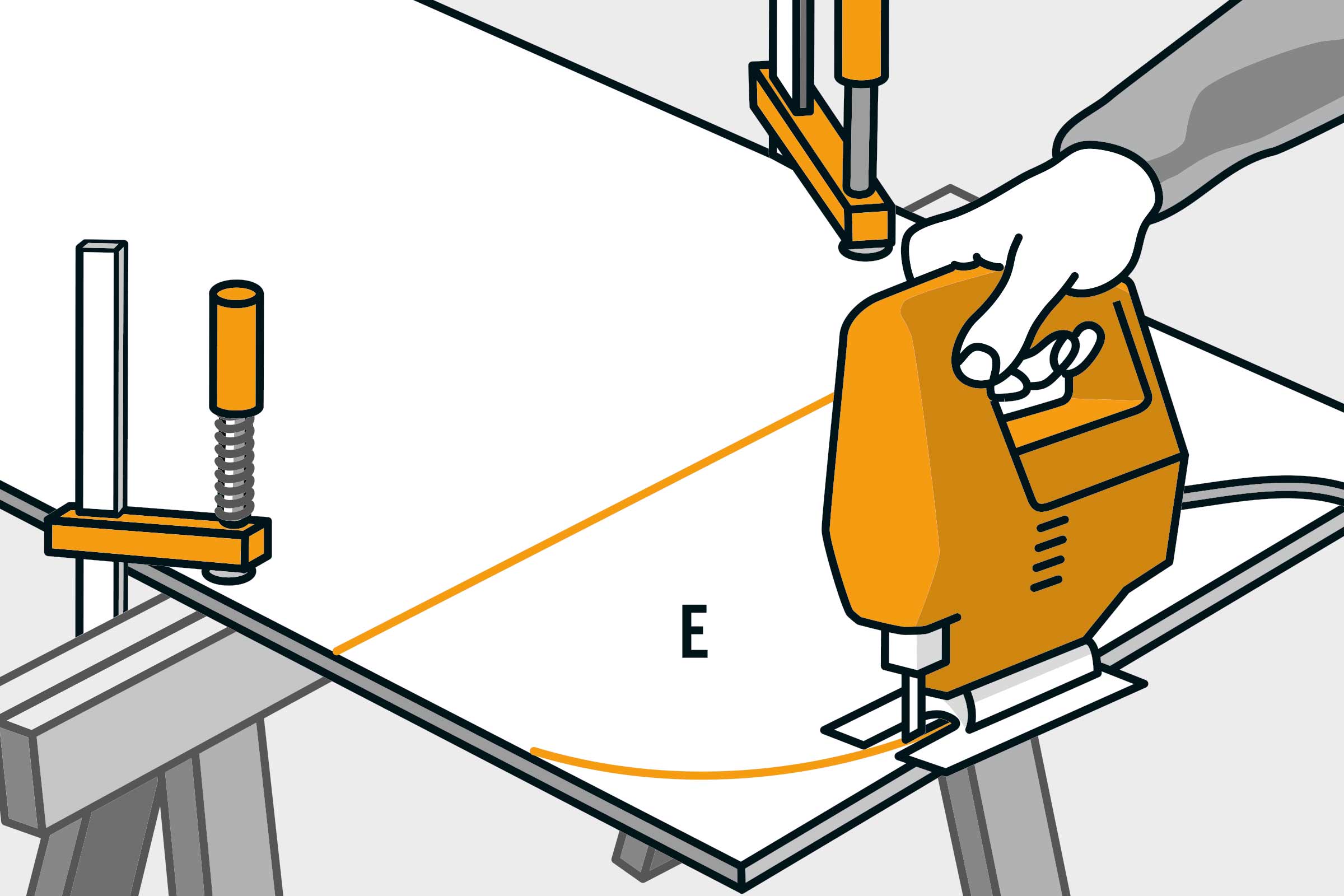

Rundungen aussägen
03
Mit einer Stichsäge lässt sich die Rundung gut bewerkstelligen. Die spätere Sichtseite sollte beim Sägen nach unten zeigen, da Stichsägen auf Zug arbeiten und somit eher auf der Oberseite abstehende Späne entstehen können. Achte darauf, dass die 3-Schichtplatte fest auf den Klappböcken bzw. auf Deinem Werktisch fixiert ist.

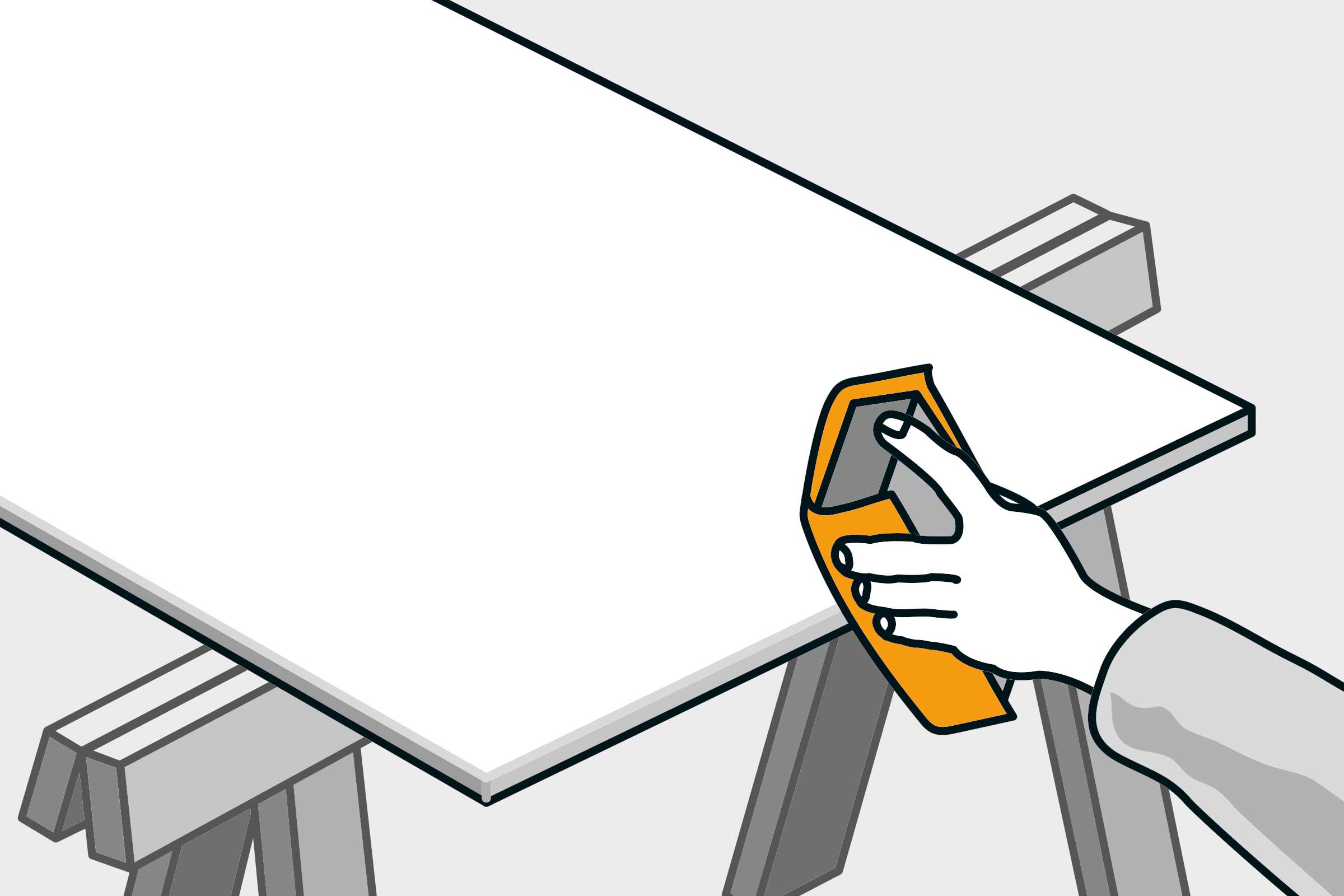

Schnittkanten schleifen
04
Glätte alle Schnittkanten mit Schleifpapier. Hierfür kannst Du einen Handschleifklotz und Schleifpapier mit einer 120er Körnung verwenden.

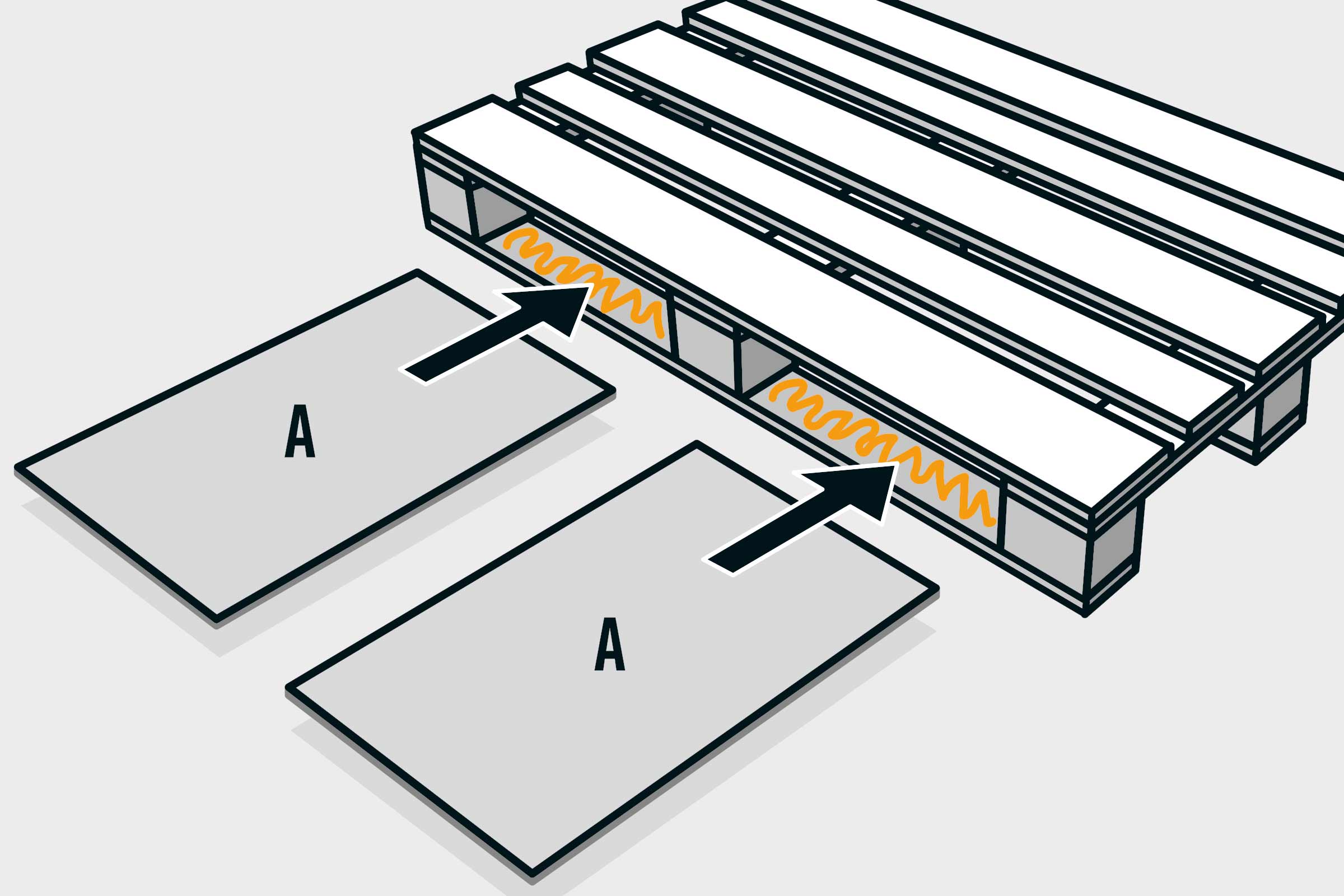

Unterlagen für Schubladen anbringen
05
Für die Hohlräume in der Europalette sind vier Schubladen vorgesehen. Damit diese problemlos gleiten können, werden zwei Sperrholzplatten (A) als Unterlagen mit der Palette verleimt. Mit Schraubzwingen oder Federklemmen kannst Du die verleimten Teile solange zusammendrücken, bis der Leim durchgetrocknet ist.

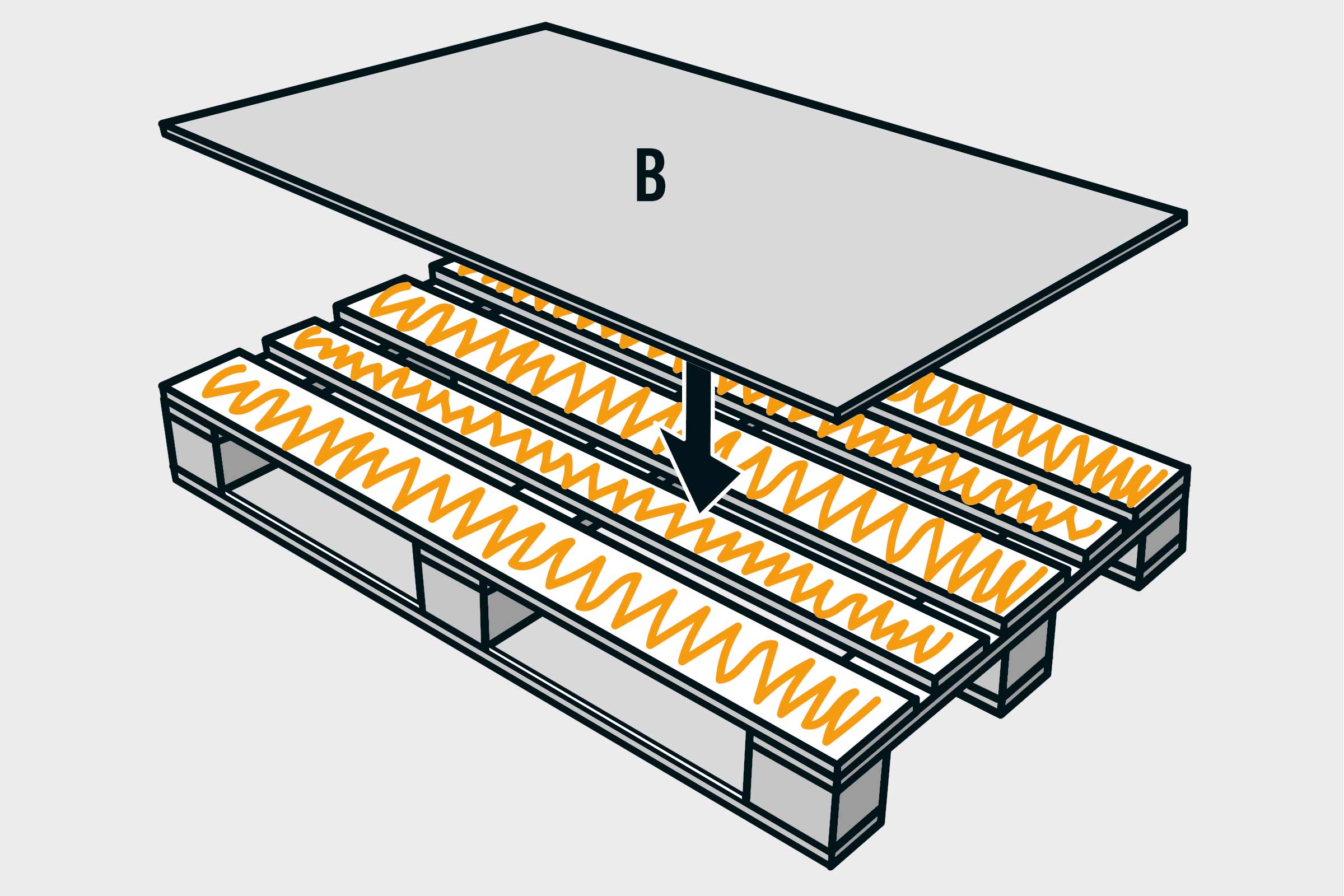

Bodenplatte auf Palette anbringen
06
Die Bodenplatte (B) aus Sperrholz wird auf die Palettenoberseite aufgeleimt. Trage den Leim dazu auf die Palette auf und platziere die Bodenplatte exakt darauf.
Leim kann bei kleineren Flächen direkt aus der Tube aufgetragen werden. Bei grossflächigerem Auftrag kann auf grössere Gebinde aus der Dose zugegriffen werden. Hier solltest Du einen Kunststoffspachtel verwenden. Eisenhaltige Werkzeuge sollten hierfür aufgrund möglicher Verfärbungen nicht benutzt werden.
Herausquellenden Leim direkt wegwischen
Solange der Leim noch feucht ist, kann er problemlos mit einem Tuch abgewischt werden. Ist er erstmal trocken, geht das nicht mehr. Wische also herausquellenden Leim von den Stellen, an die er nicht hingehört am besten sofort weg.
Verleimung trocknen lassen

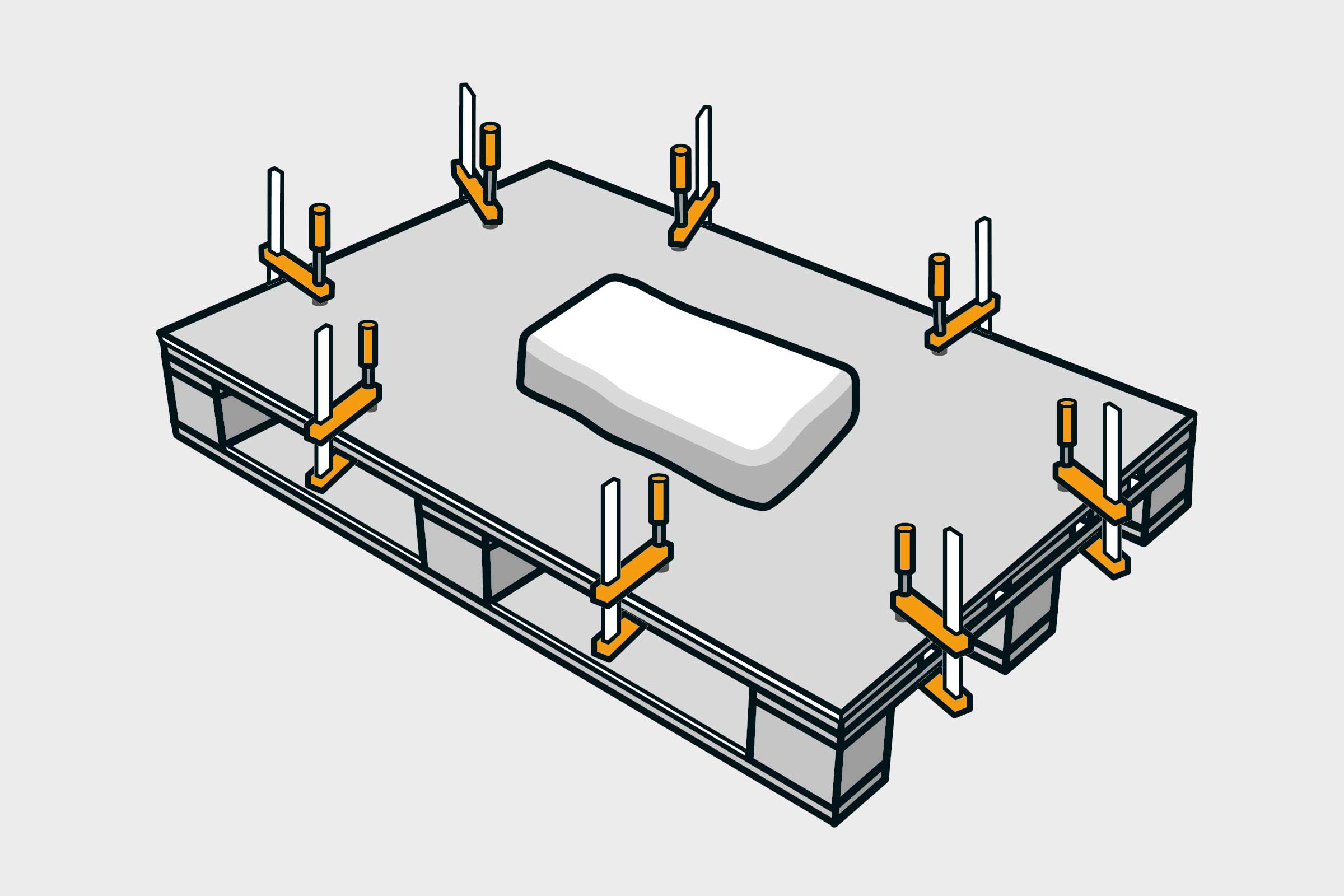

07
Nun kannst Du wieder Schraubzwingen oder Federklemmen benutzen, um die verleimten Elemente solange zusammen zu pressen, bis der Leim durchgetrocknet ist. In der Mitte kann die Bodenplatte mit einem Gewicht, wie z.B. einem Zementsack beschwert werden, um den nötigen Druck zu erzeugen.
Eckverbinder an Seitenwände anschrauben

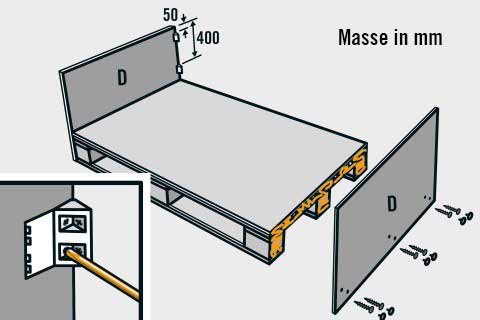

08
An die beiden Seitenwände (D) werden jeweils zwei Eckverbinder geschraubt, sodass diese hinten bündig sitzen. Um die Seitenwände mit den Palettenfüssen zu verschrauben, bohrst Du die 3-Schichtplatten an den entsprechenden Positionen mit einem 3 mm Holzbohrer vor. Mit einem Kegelsenker senkst Du die Löcher, damit die Schraubenköpfe nachher nicht auf der Holzoberfläche sitzen, sondern bündig mit dieser abschliessen. Trage auf den entsprechenden Stellen der Palette Leim auf und schraube die Seitenwände mit einem Akkuschrauber an. Nach dem Verschrauben Abdeckkappen auf die Schraubenköpfe stecken, so sind die Schraubenköpfe kaschiert und Du hast eine saubere Oberfläche.
Nägel in Europalette beachten
Achte auf Nägel, die die Europalette zusammen halten. Eventuell musst Du die Bohrlöcher danach ausrichten.
Rückwand anbringen

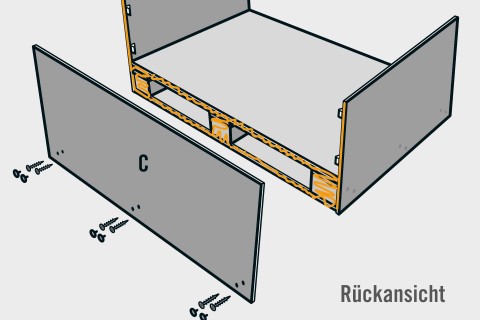

09
Die Rückwand (C) wird ebenfalls an sechs Stellen vorgebohrt und gesenkt. Trage wieder Leim auf die entsprechenden Stellen der Palette auf, sowie auf die Schmalseiten der Seitenwände. Verschraube die Rückwand durch die Eckverbinder, die an den Seitenwänden sitzen. Achte darauf, dass die Kanten an den Übergängen zwischen Seitenwänden und Rückwand bündig aufeinander treffen.
Wangenteile anbringen

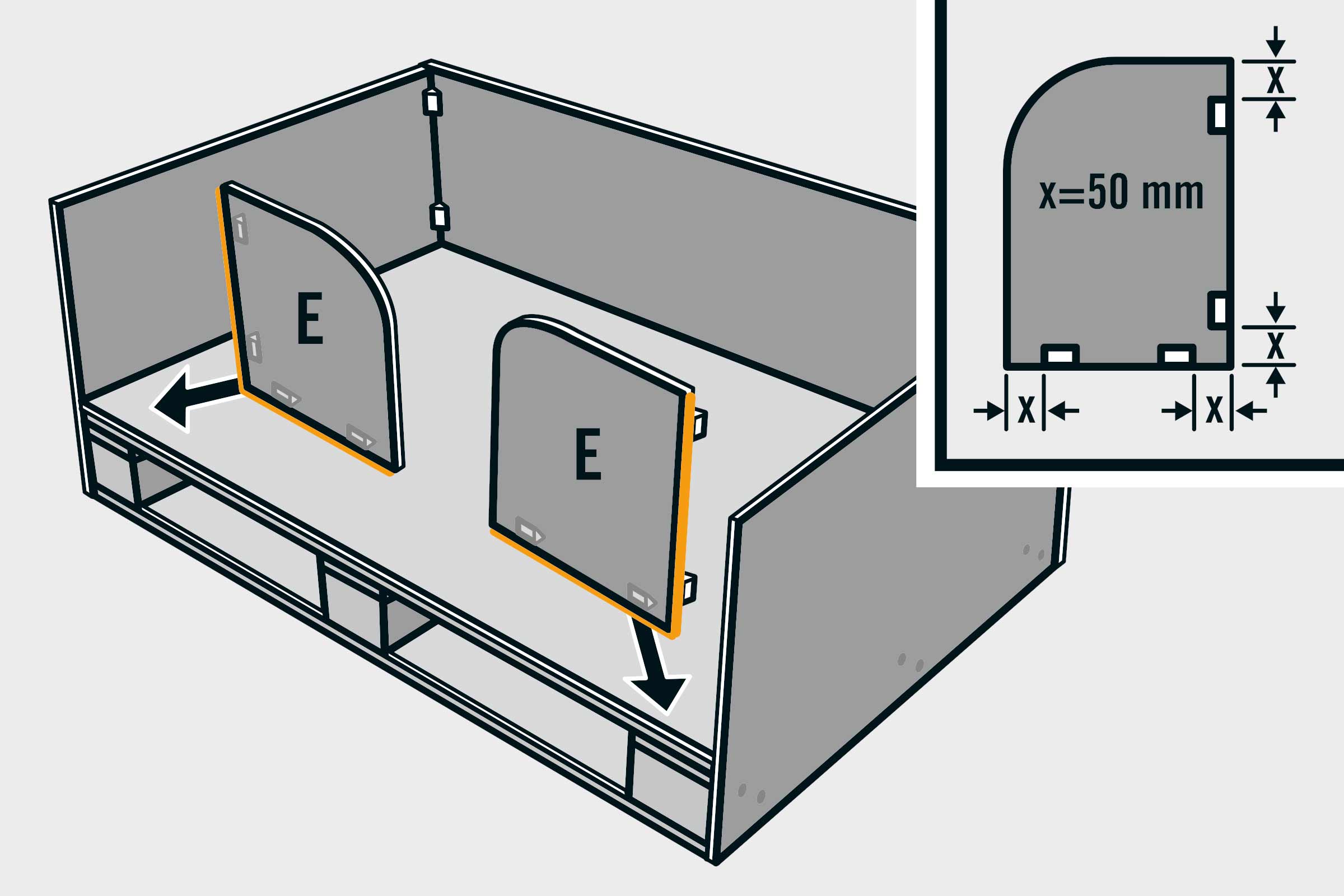

10
Befestige an jedem Wangenteil (E) je zwei Eckverbinder seitlich und unten. Die Wangenteile werden dann mit der Bodenplatte und den Seitenwänden verleimt. Die Teile (E) sind identisch. Da die Teile etwas höher als breit sind, musst Du darauf achten, diese richtig herum einzusetzen. Die Oberkanten muss bündig mit den Seitenwänden abschliessen. Wenn die Teile richtig platziert sind, kannst Du diese direkt durch die Eckverbinder anschrauben.

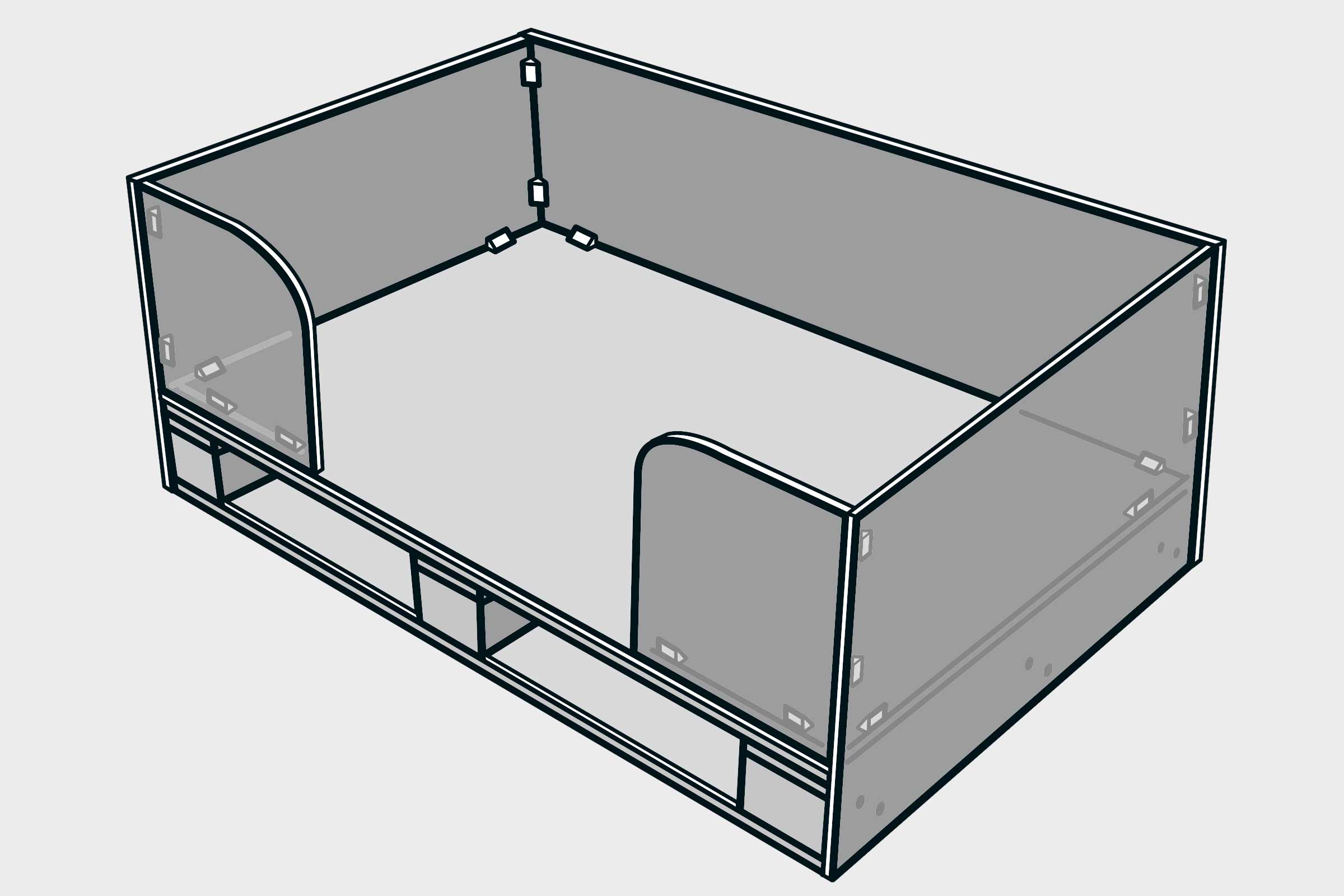

Grundkonstruktion weiter stabilisieren
11
Nun steht die Grundkonstruktion. Du kannst ihr noch mehr Stabilität verleihen, indem Du die Bodenplatte und die senkrechten Wände durch weitere Eckverbinder miteinander verschraubst. Platziere diese im Abstand von 50-100 mm zu den Innenecken der Seitenwände.
Schubladen bauen

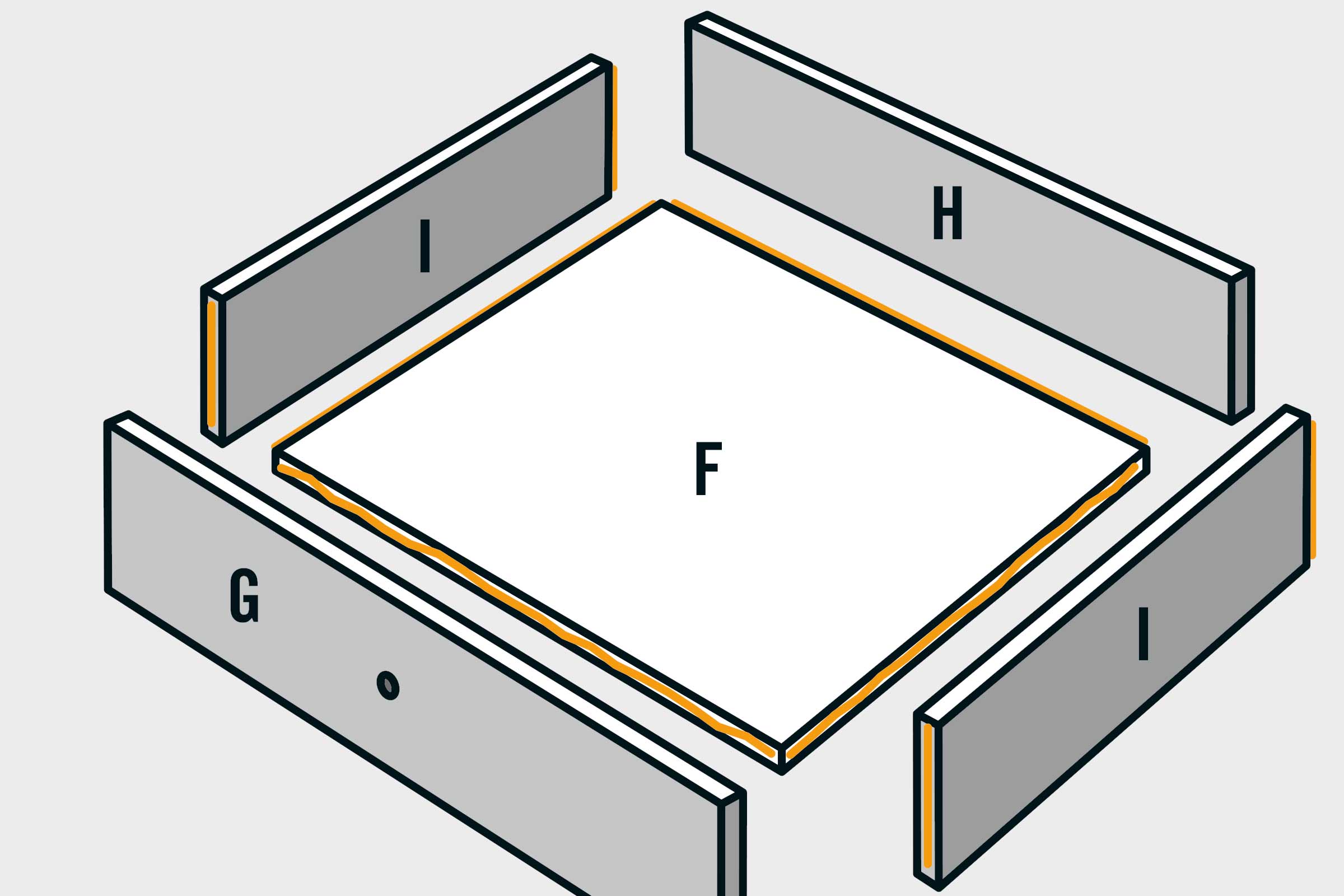

12
Für die Hohlräume in der Palette baust du vier Schubladen. Eine Schublade besteht aus fünf Elementen – Bodenplatte (F), Rückwand (H), Frontplatte (G) und zwei Seitenwände (I). In die Frontplatte bohrst Du mittig mit einem 3 mm Holzbohrer ein Loch, das später benötigt wird, um den Griff anzuschrauben. Trage auf die vertikalen Schmalseiten der Seitenwände und auf alle vier Schmalseiten der Bodenplatte Leim auf.
Schubladenteile zusammen fügen

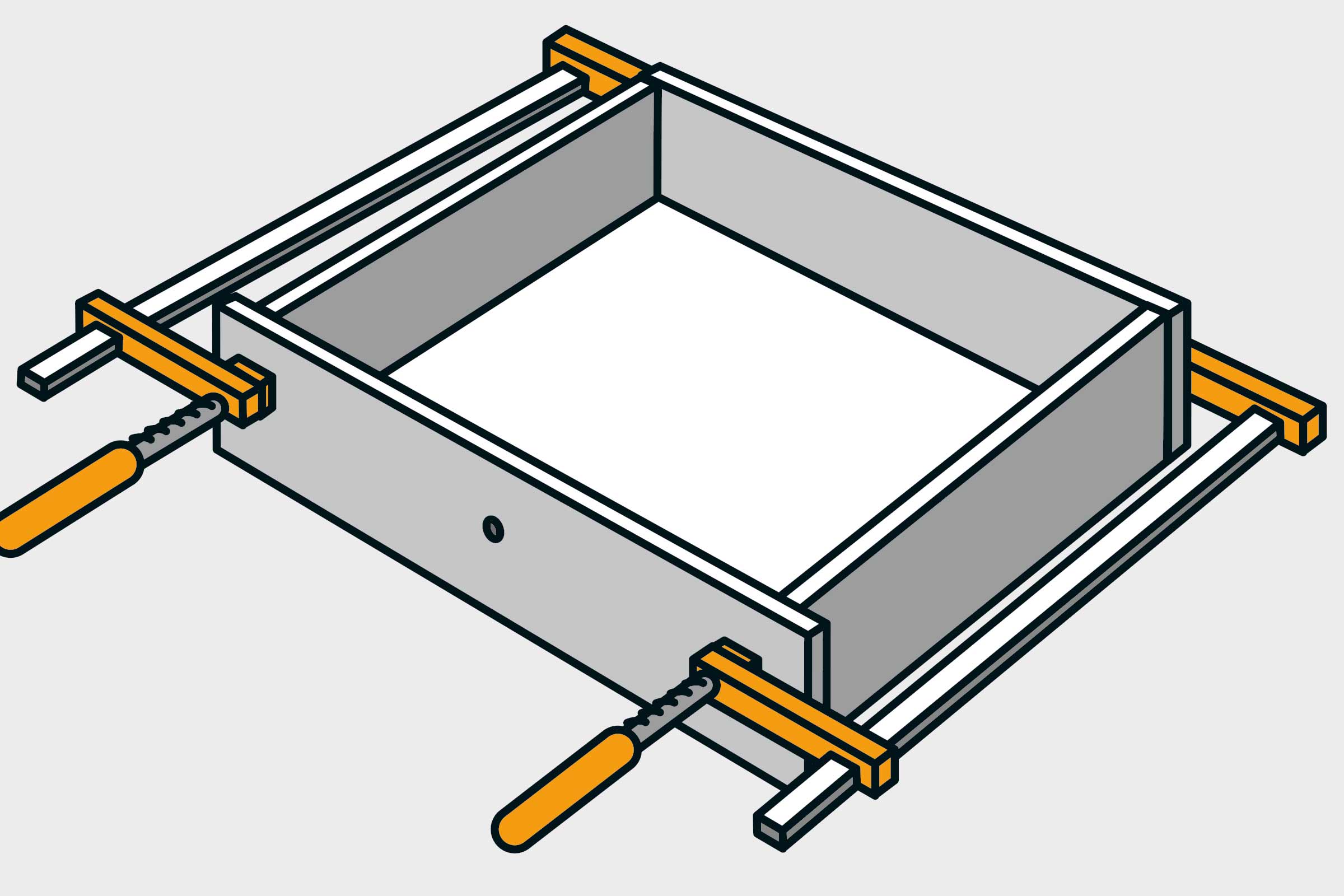

13
Achte darauf, dass Du auf einem ebenen Untergrund arbeitest, damit die Unterseite der Schublade bündig wird. Füge die fünf Elemente zusammen und fixiere sie mit zwei grösseren Schraubzwingen. Die Frontplatte steht rechts und links etwas über. Achte auf die Symetrie der Überstände (auf jeder Seite 30 mm).
Schublade mit Eckverbindern stabilisieren

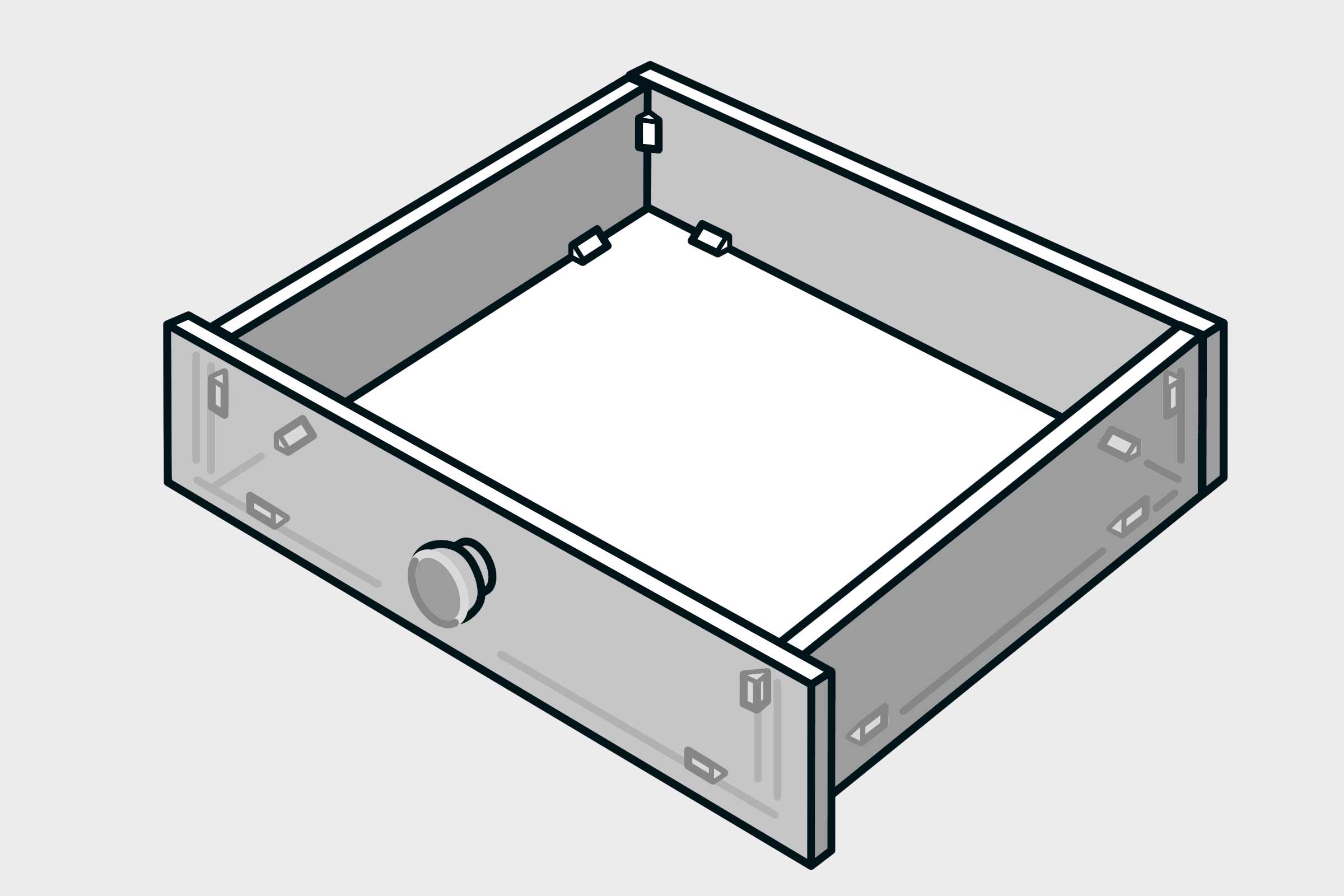

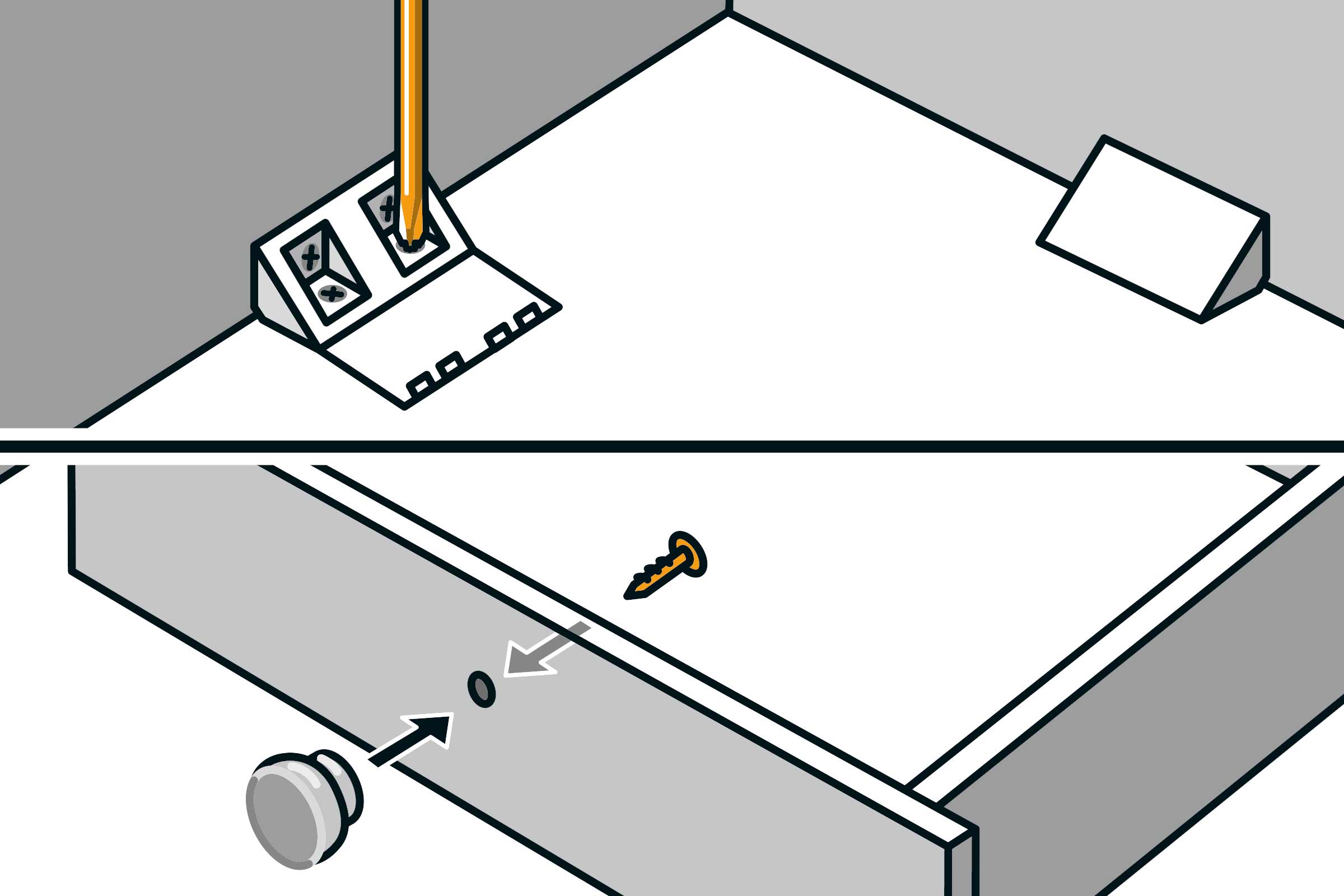

14
Mit Eckverbindern stabilisierst Du die Schublade. Ein Möbelknopf wird als Griff mit der Frontplatte verschraubt.

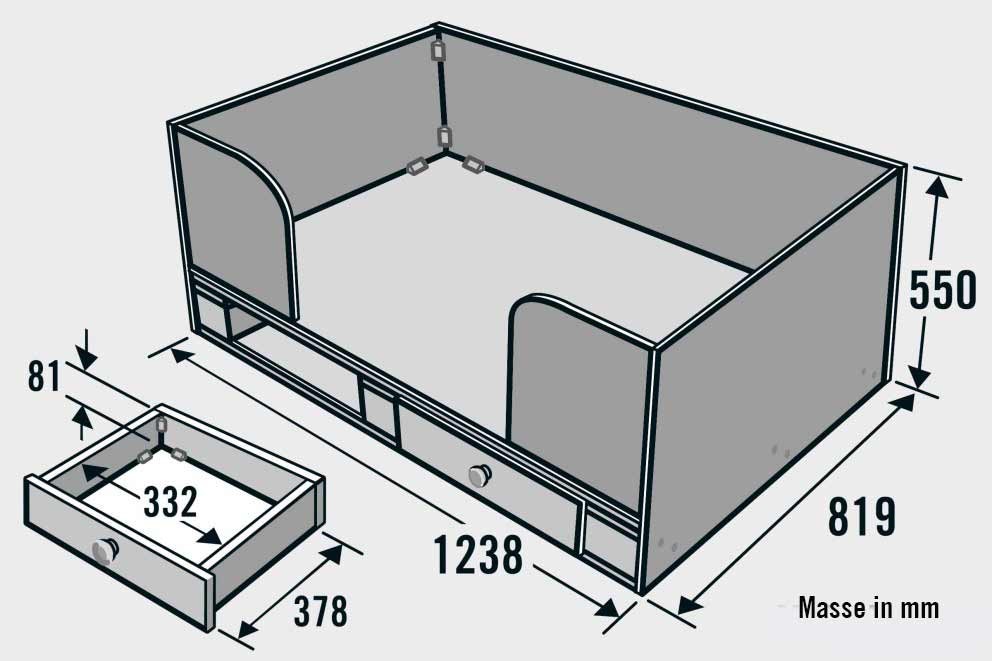

Alle vier Schubladen bauen & einsetzen
15
Baue so alle vier Schubladen und setze sie dann in das Bett ein.
Kissen fürs Hundebett auflegen & fertig
16
Ein Hundekissen macht das Hundebett abschliessend zu einem gemütlichen Platz für Deinen Projektpartner. Die vier Schubladen bieten Platz für Hundefutter, Hundespielsachen und sonstiges Zubehör, wie z.B. Halsband und Leine.
