Bist Du bereit, Deinem Garten ein sensationelles Extra zu verpassen? Dann ist der Bau einer Outdoor-Küche genau das richtige Projekt für Dich! Stell Dir vor: ein lauer Sommerabend, das Zirpen der Grillen und der Duft von grilliertem Essen – und das alles in Deiner selbst gebauten Outdoor-Küche unter freiem Himmel. Wir zeigen Dir Schritt für Schritt, wie Du dieses Projekt verwirklichst.

Mit Hammer, Säge und Schaffensfreude verwandelst Du Deinen Garten in einen Treffpunkt für kulinarische Genüsse. Diese Anleitung ist für Anfänger wie auch für versierte Heimwerker geeignet, denn HORNBACH begleitet Dich von der Planung bis zum letzten Schliff. Bau Dir Deine Outdoor-Küche selbst, los geht's! Schürze Dir die Ärmel hoch und mach Deine selbst gebaute Outdoor-Küche zum Mittelpunkt geselliger Abende.

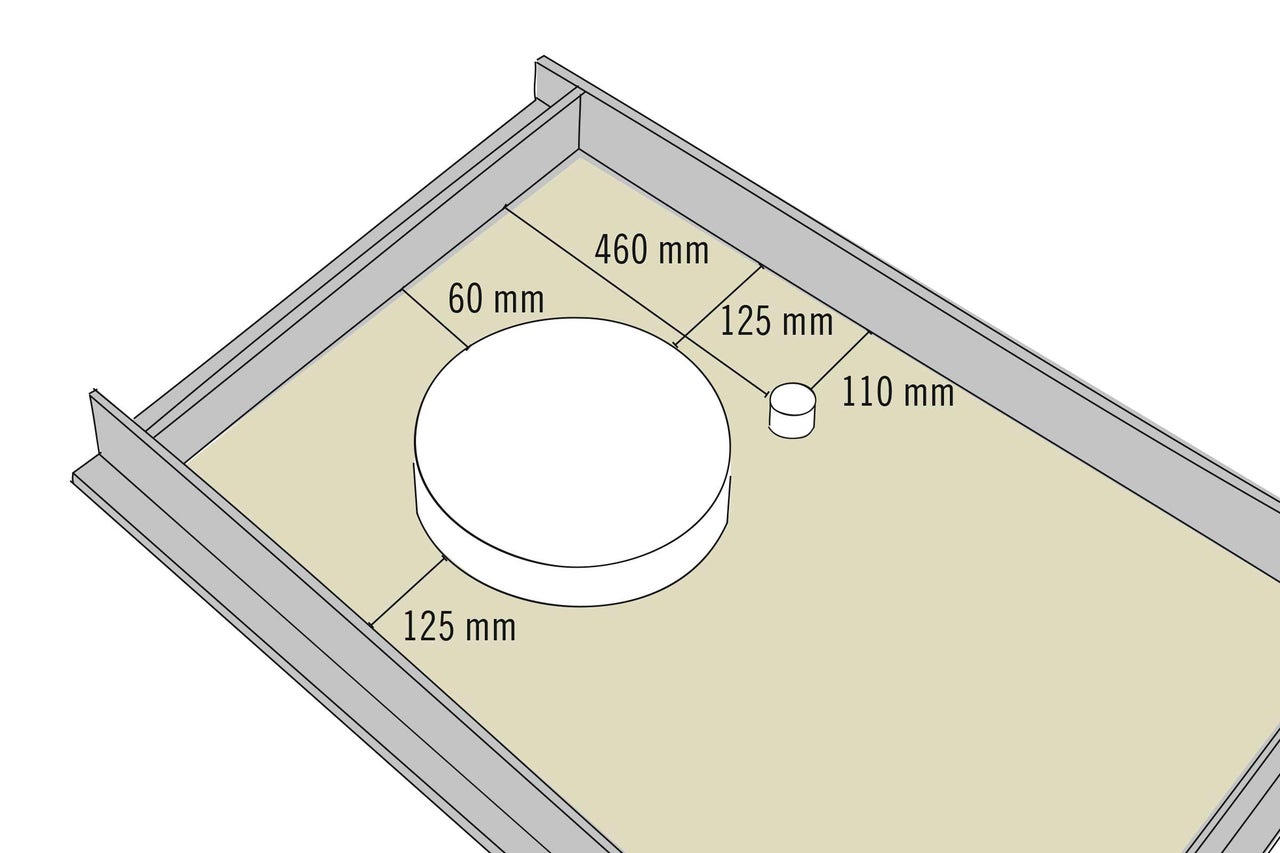

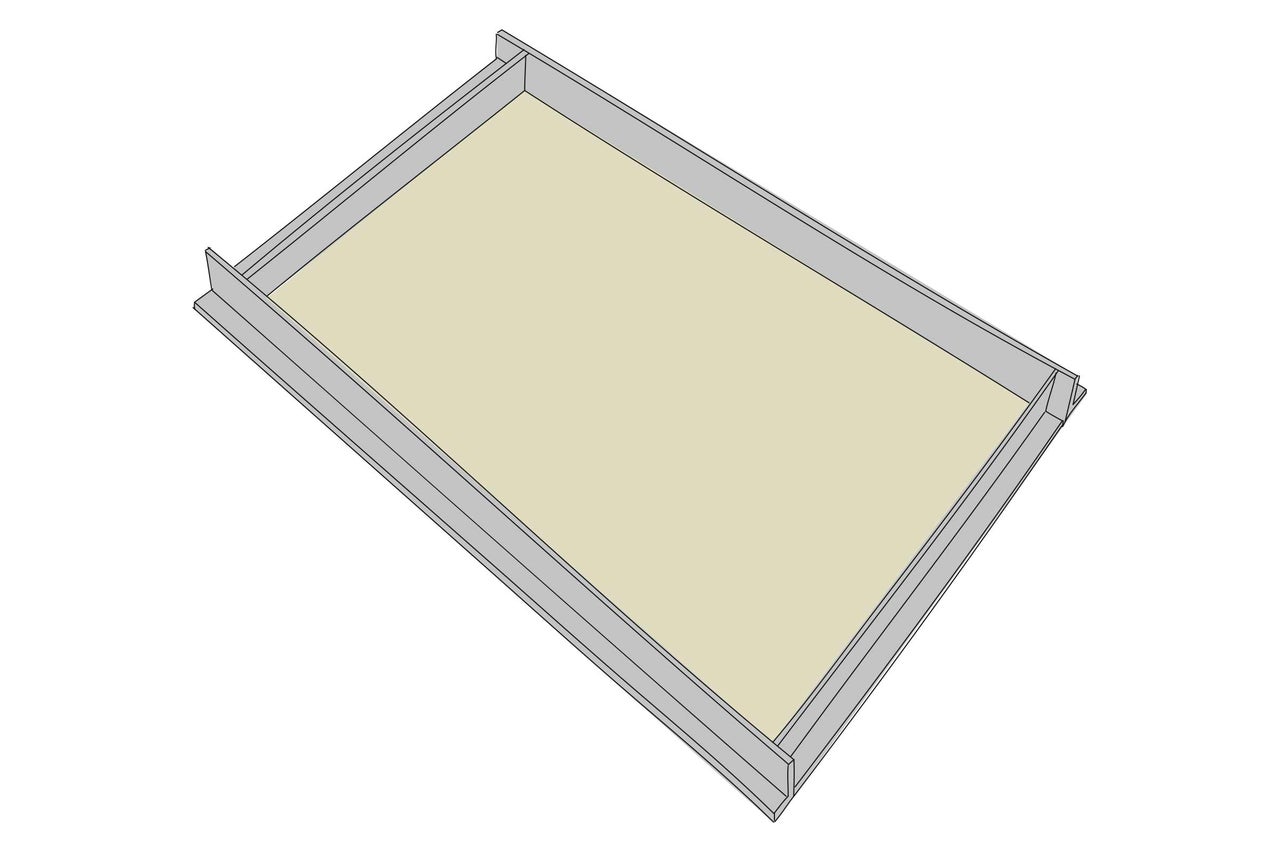

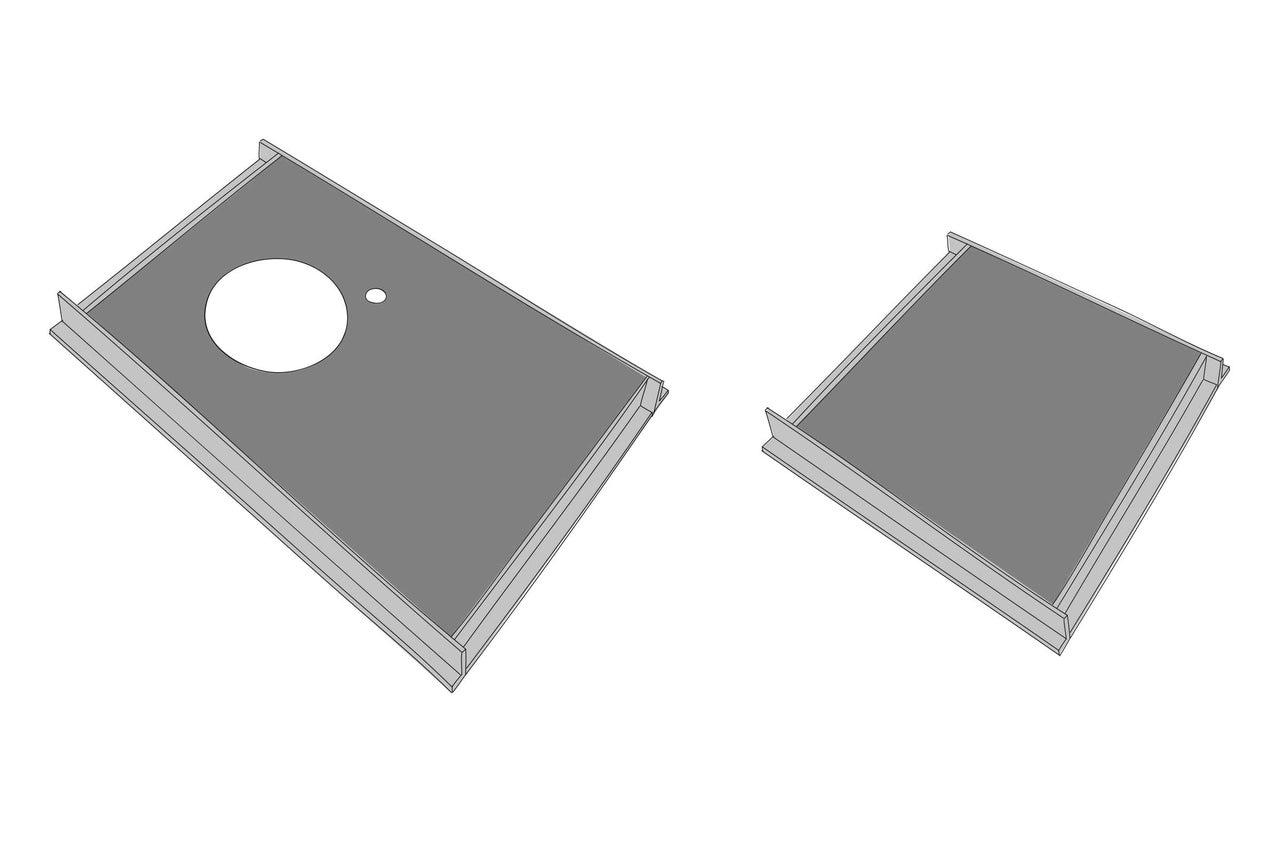

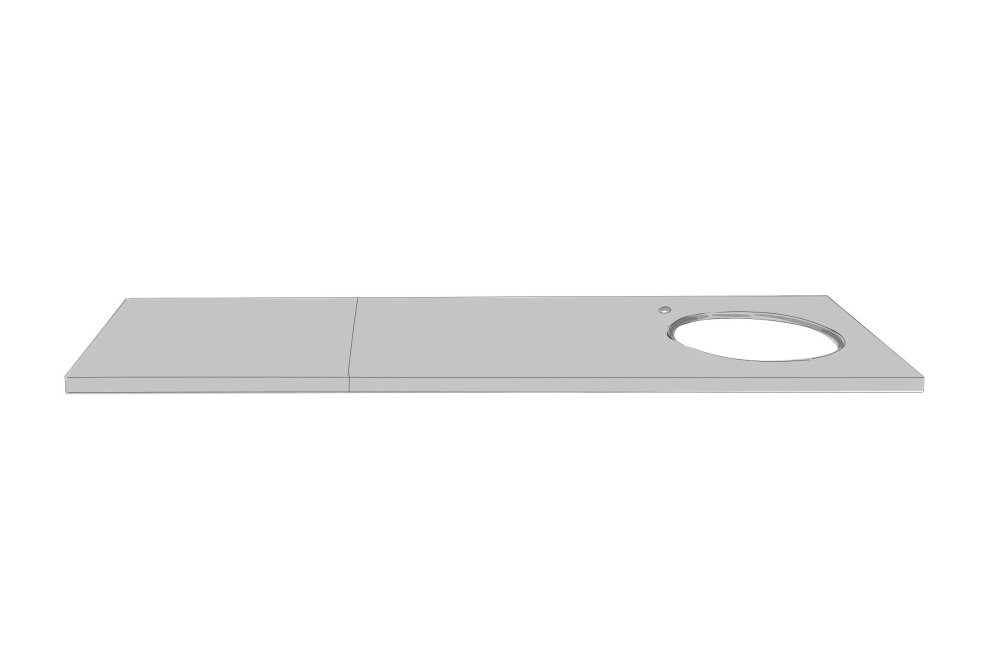

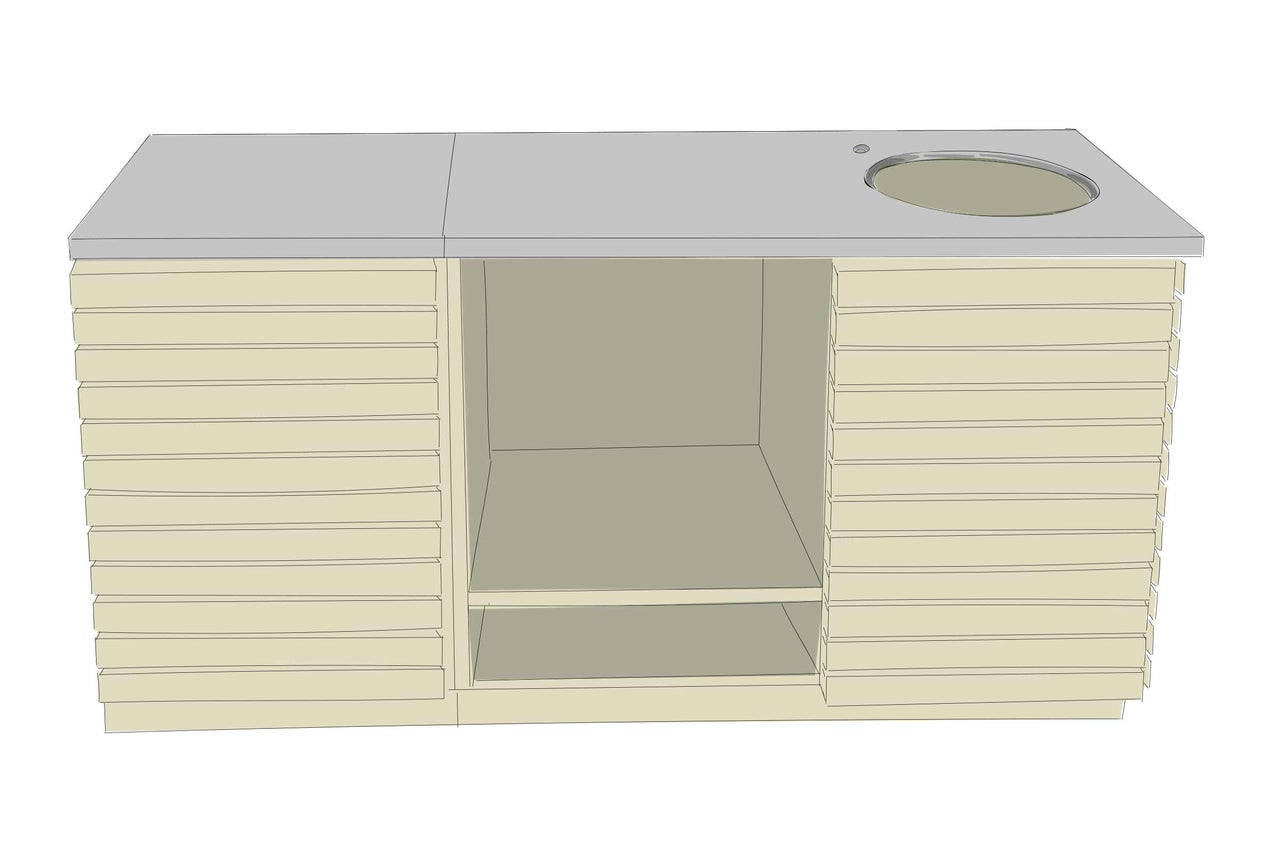

Betonplatte

Masse:

  • Grosse Betonplatte 40x650x1200 mm
  • Kleine Betonplatte 40x600x650 mm

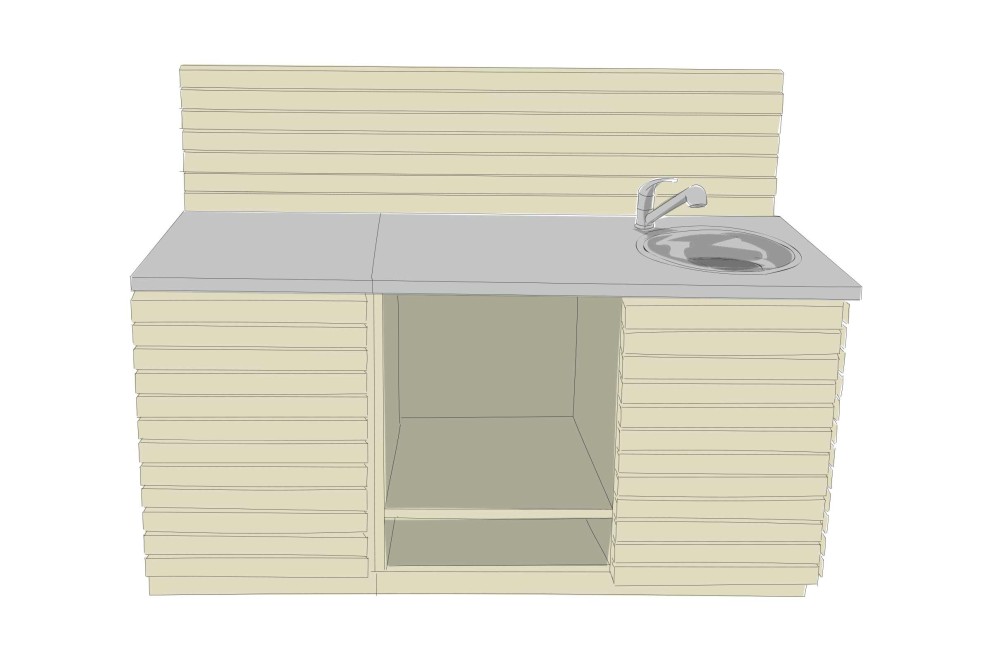

Barney

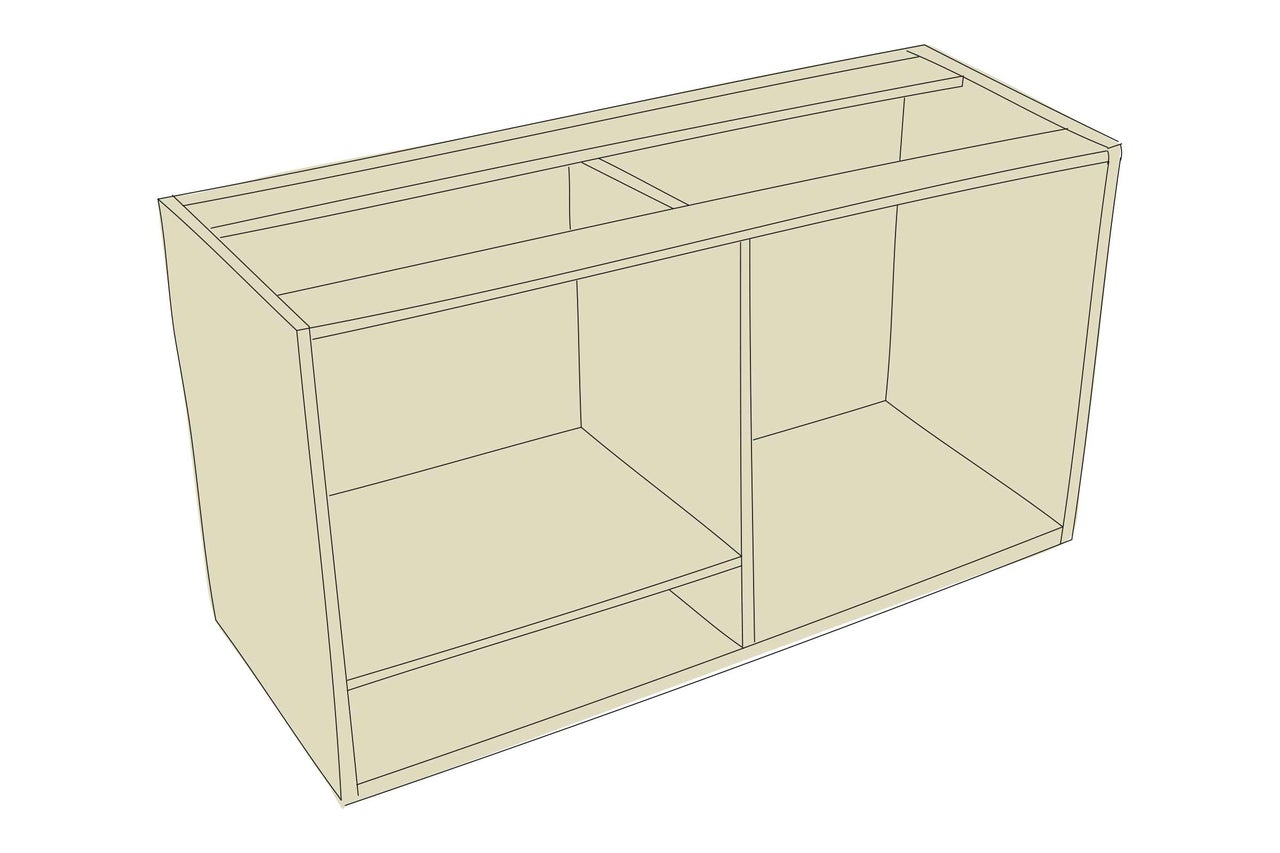

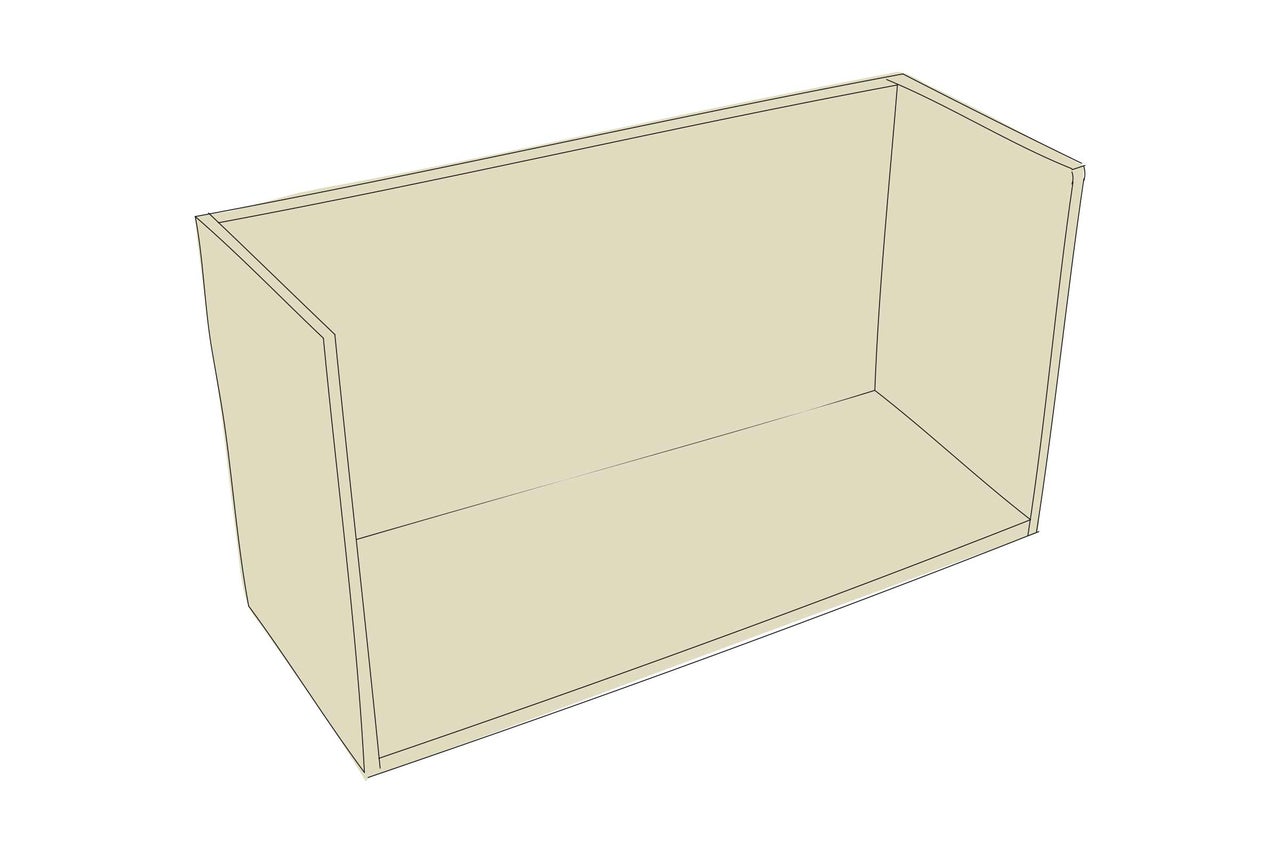

Zuschnittsliste Siebdruckplatten (18 mm):

  • Rückwand: 1 Stück à 1134x767 mm
  • Bodenplatte: 1 Stück à 1134x583 mm

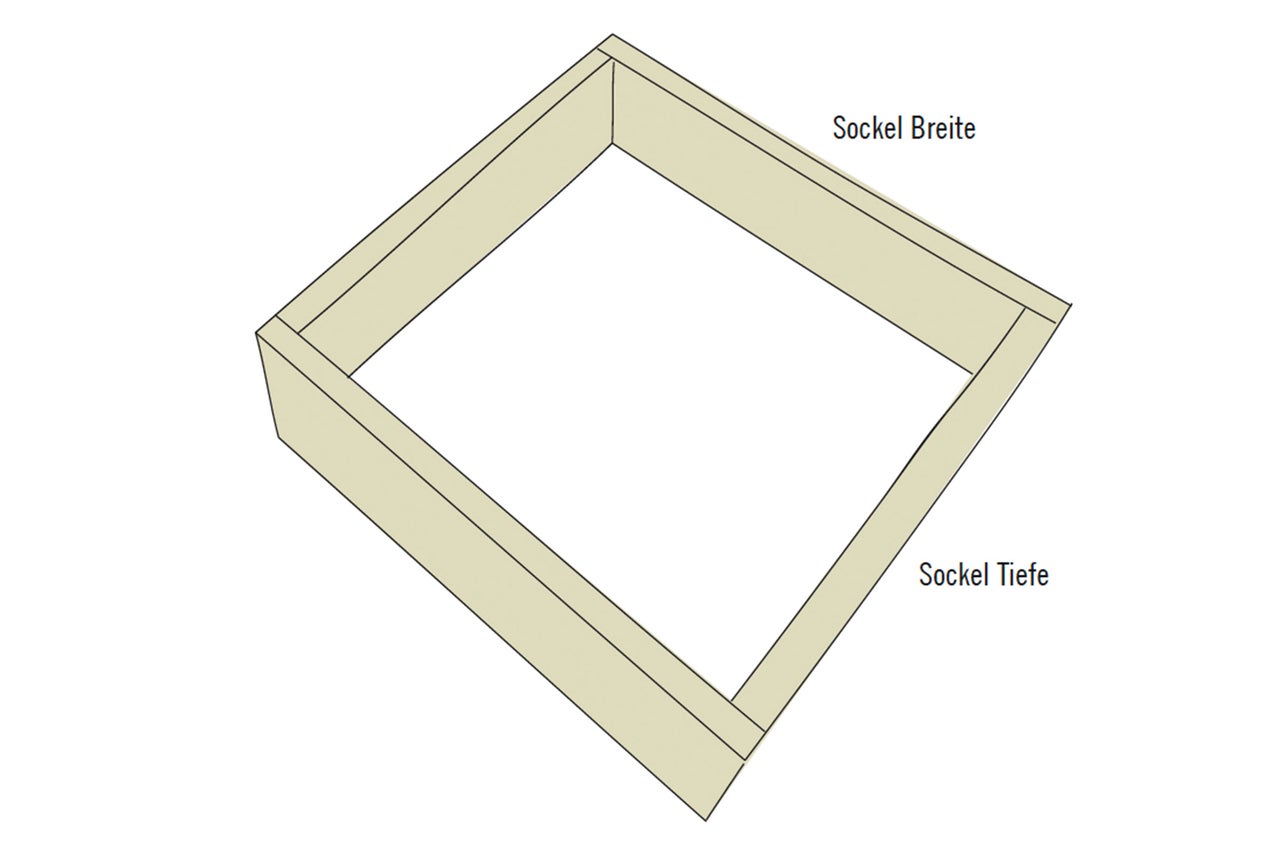

  • Sockelstreifen: 2 Stücke à 447x100 mm (Tiefe)
  • Sockelstreifen: 2 Stücke à 1170x100 mm (Breite)
  • Zwischenwand: 1 Stück à 565x749 mm
  • Seitenwände: 2 Stücke à 583x785 mm
  • Querstreben: 2 Stücke à 1134x100 mm
  • Tür: 1 Stück à 537x777 mm
  • Einlegeboden: 1 Stück à 603x565 mm

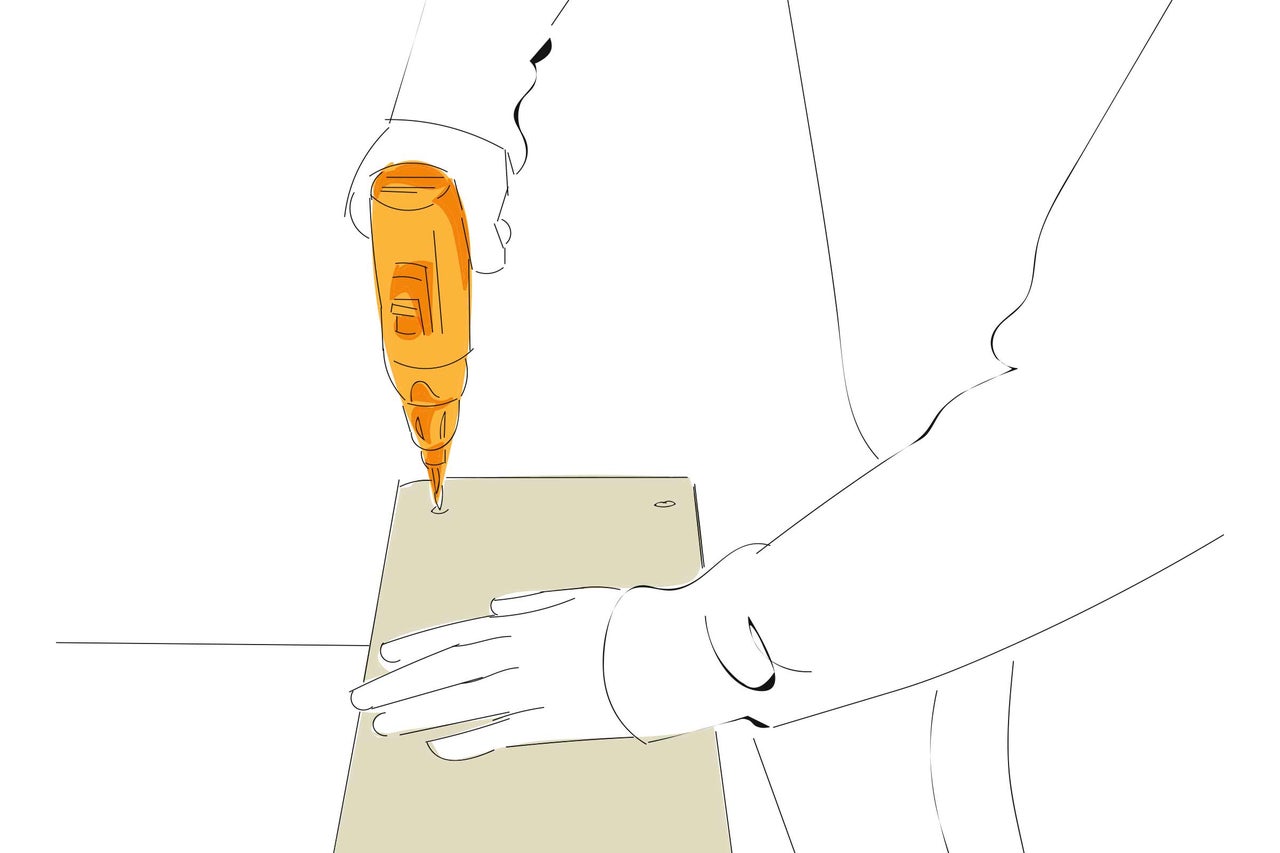

Die Siebdruckplatten so vorbohren und senken, dass ihre glatten Seiten später das Innere des Korpus bilden und die strukturierte Oberfläche nach aussen zeigt.

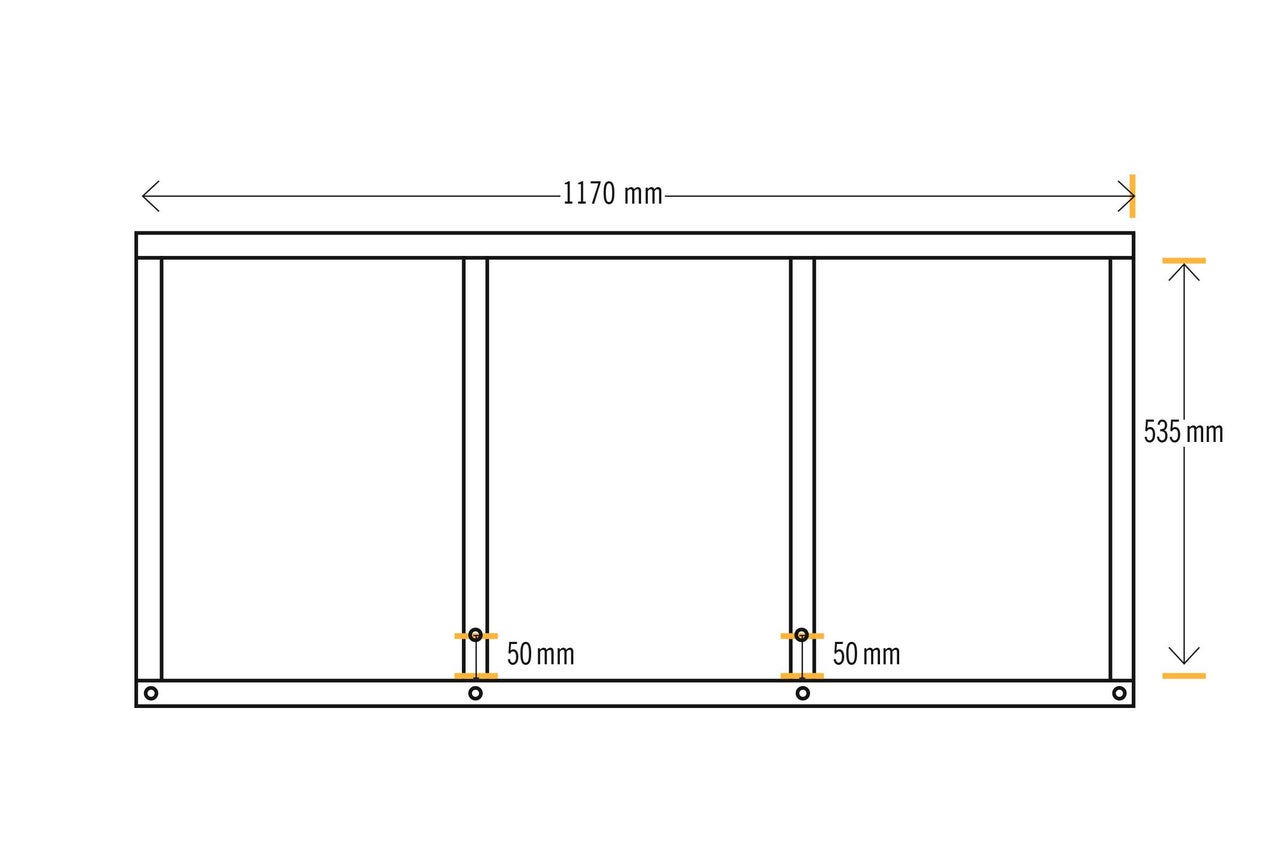

Zuschnittliste Latten für Spritzwand (Furnierschichtholz 24x40x2400 mm):

  • lang: 2 Stücke à 40x1770mm
  • kurz: 4 Stücke à 40x535 mm

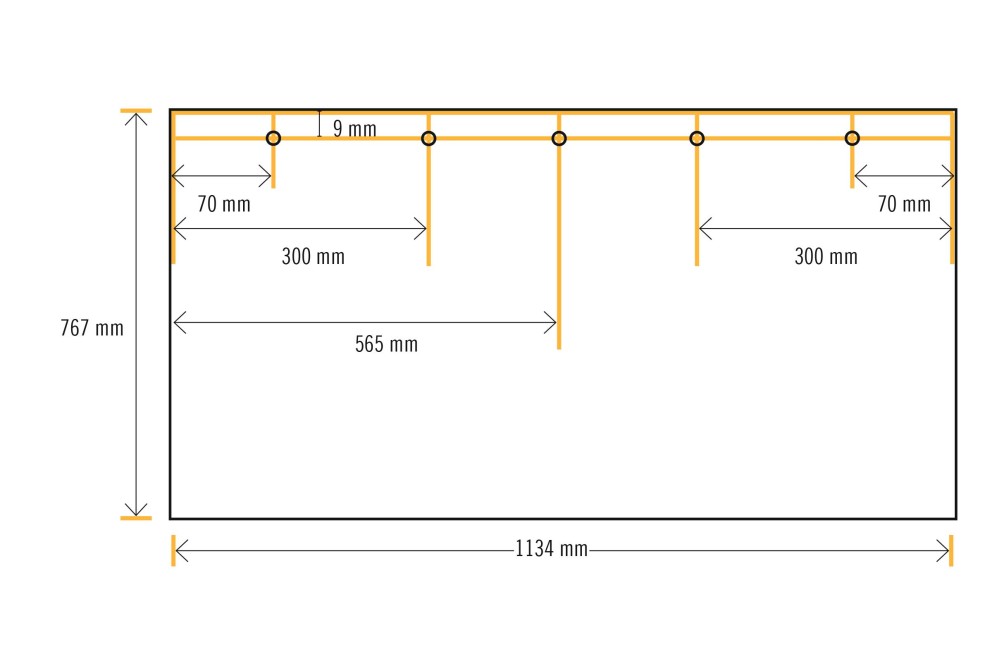

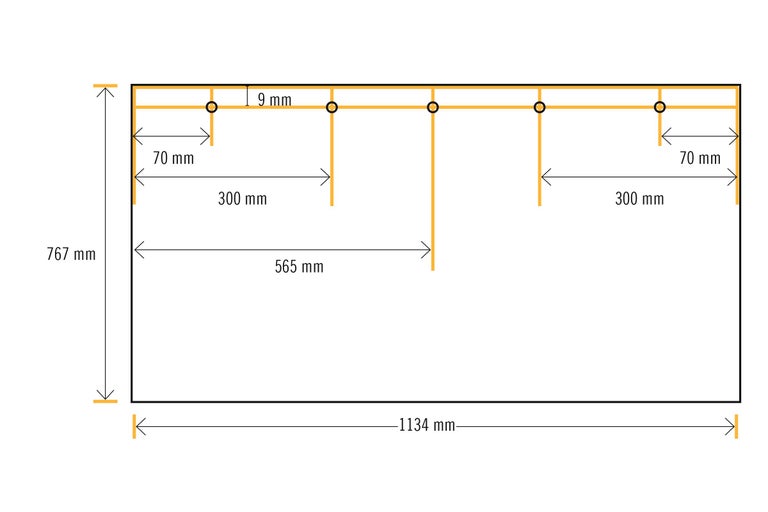

Bohrskizze Rückwand

Durch diese Bohrlöcher verschraubst Du später die Querstreben mit der Rückwand.

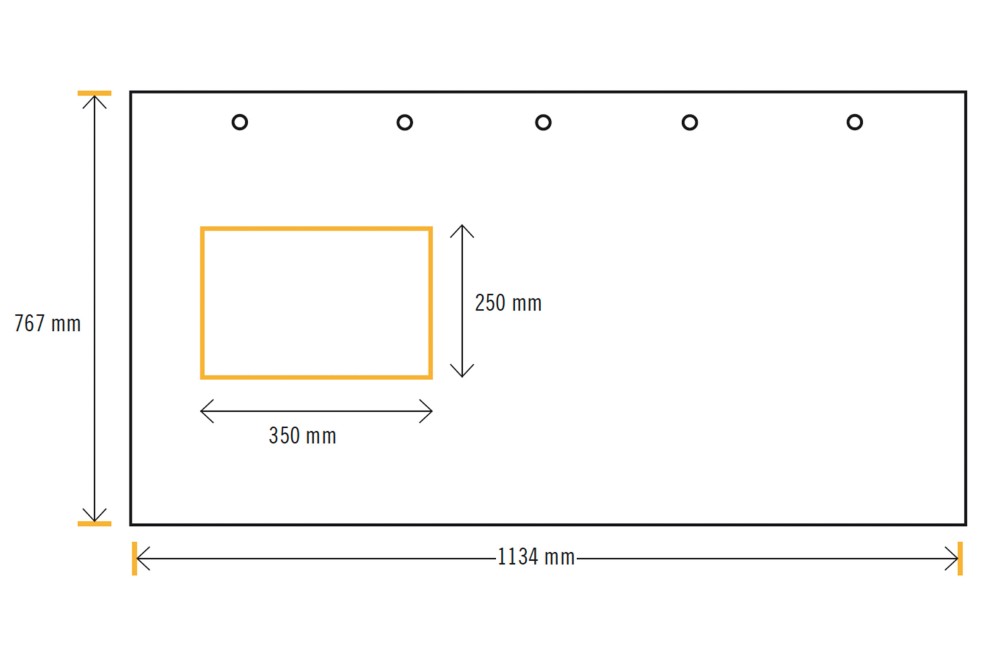

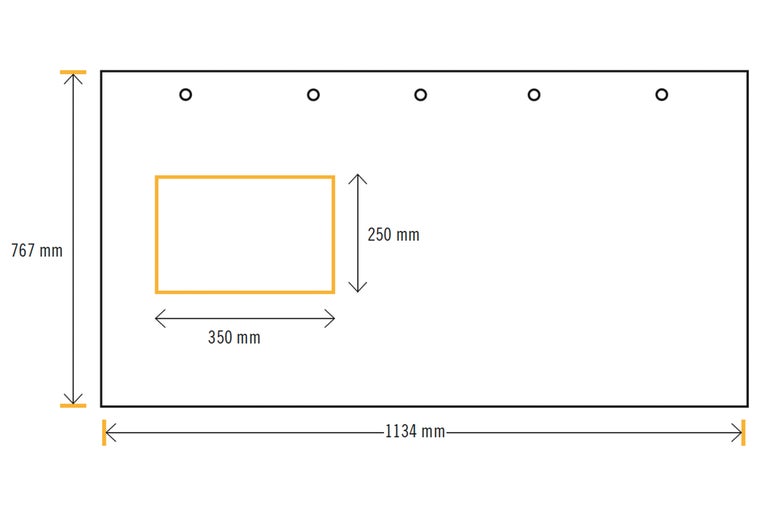

Sägeskizze Rückwand
Nur für Montage mit Kühlschrank

Möchtest Du später einen Kühlschrank auf dem Einlegeboden platzieren? Dann empfiehlt es sich, eine Lüftungsfläche von ca. 250x350 mm aus der linken Seite der Rückwand auszusägen.

(Beachte für die genaue Platzierung der Lüftungsfläche auch die Massangaben des Kühlschranks.)

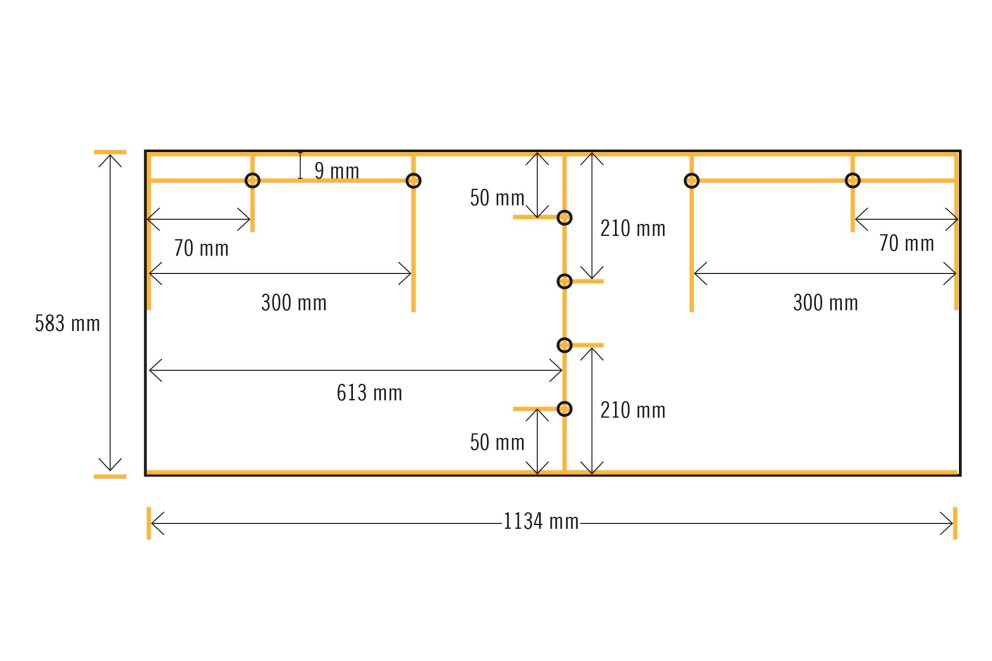

Bohrskizze Bodenplatte

Durch diese Bohrlöcher verschraubst Du später die Bodenplatte mit der Rückwand.

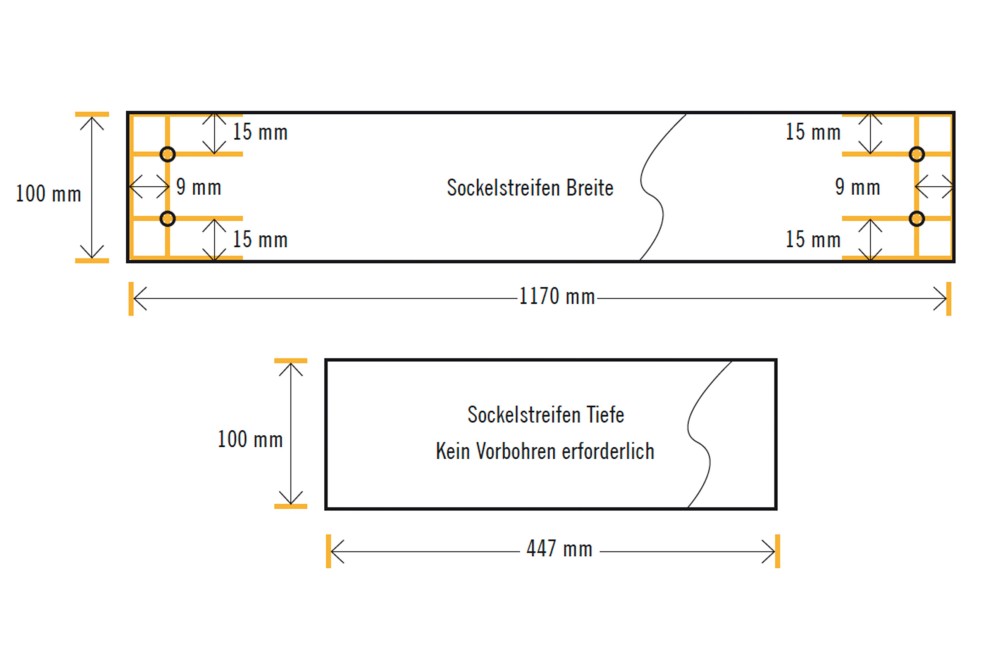

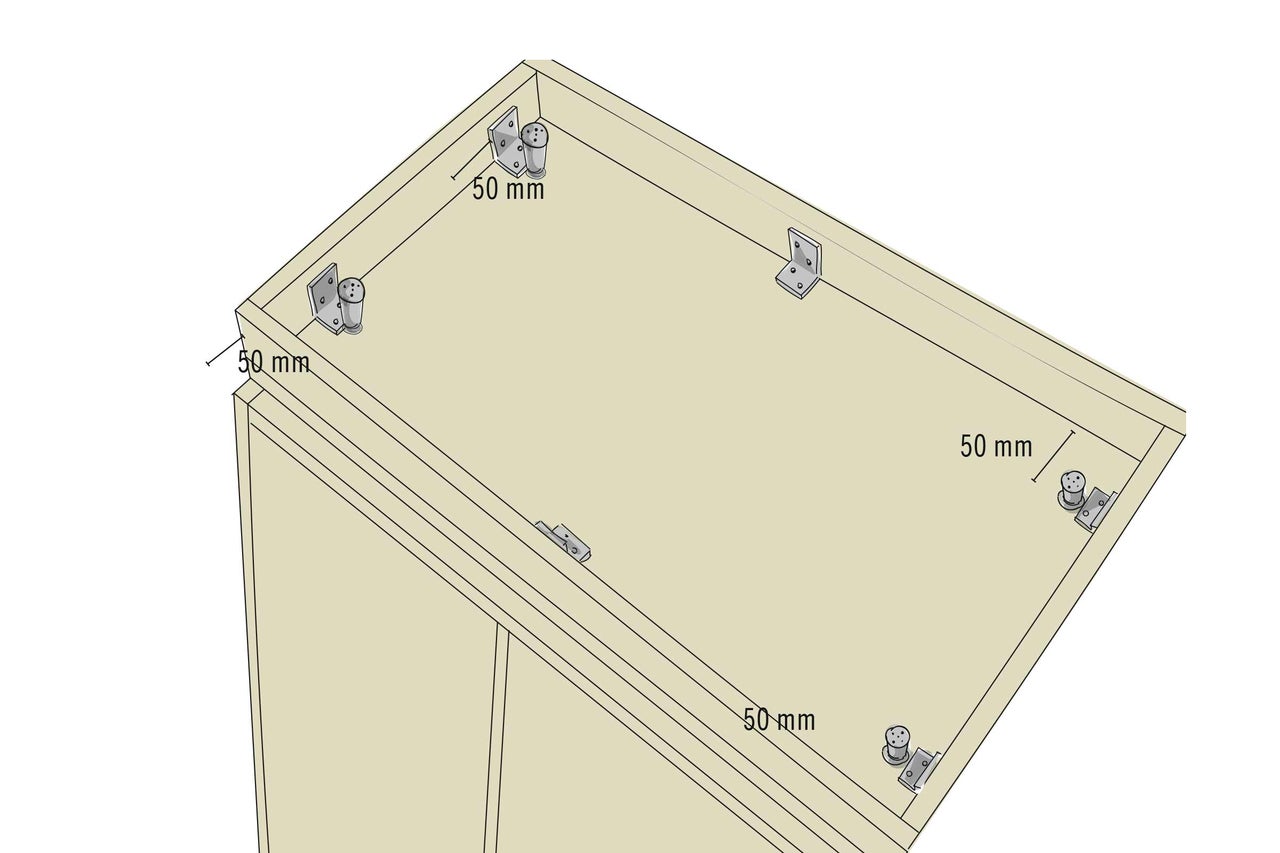

Bohrskizzen Sockelstreifen

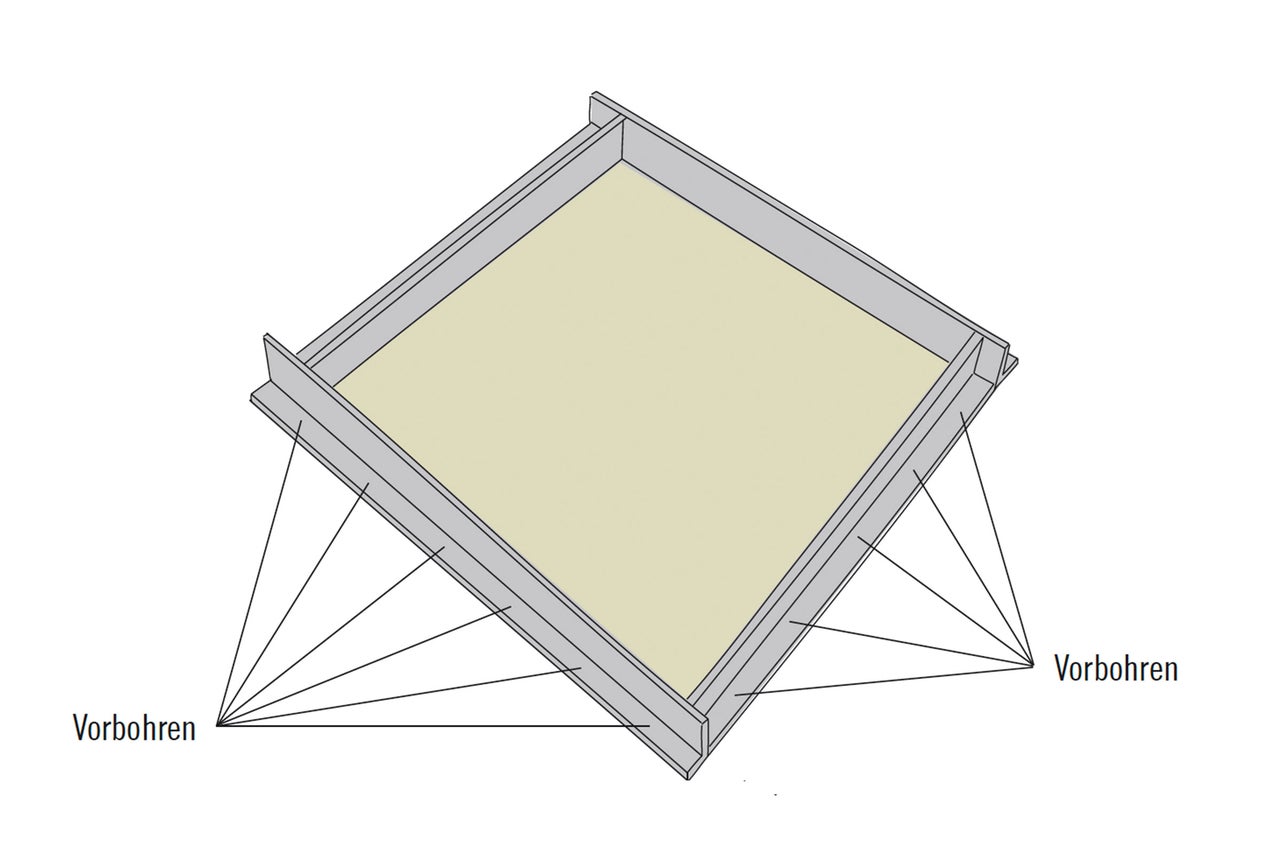

Durch diese Bohrlöcher verschraubst Du später den Sockel auf dem der Spülenschrank steht.

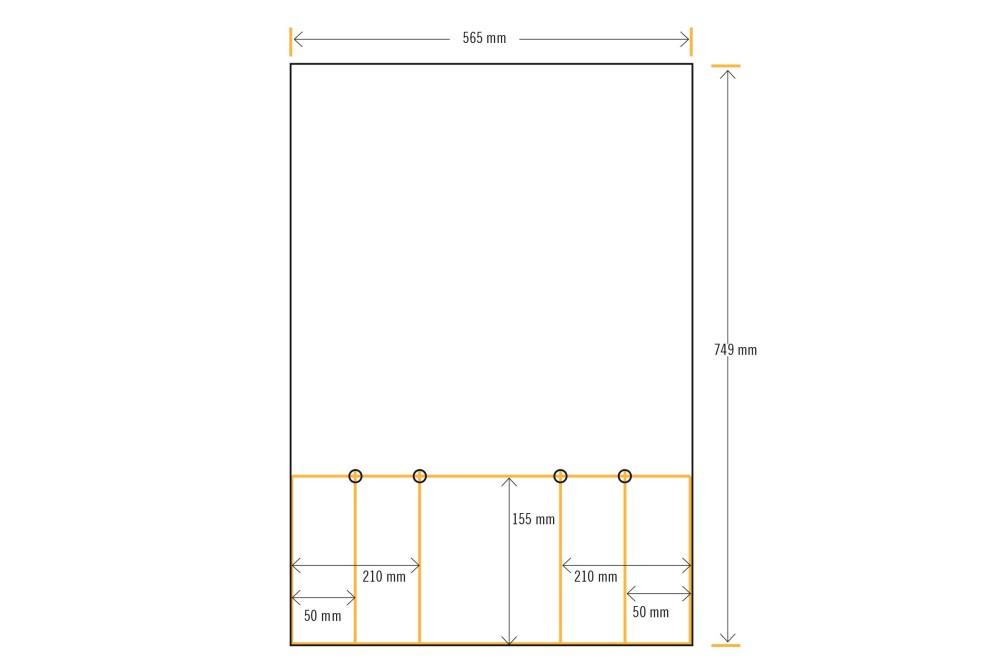

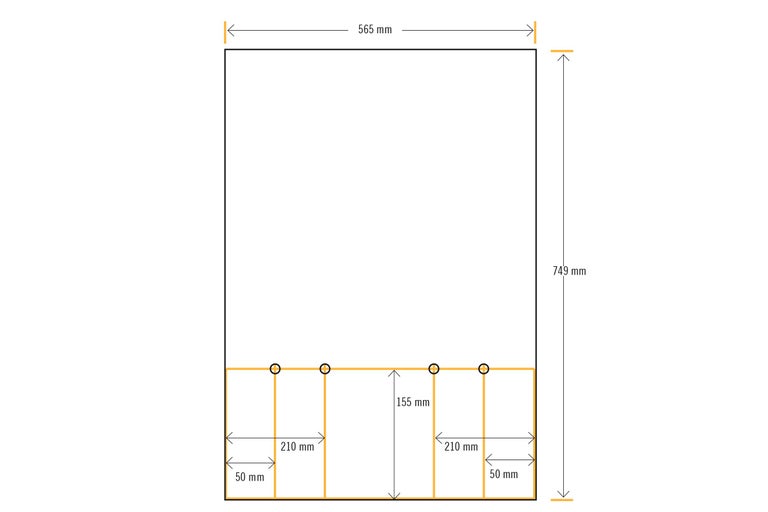

Bohrskizze Zwischenwand

Durch diese Bohrlöcher verschraubst Du später diese Zwischenwand mit dem Einlegeboden.

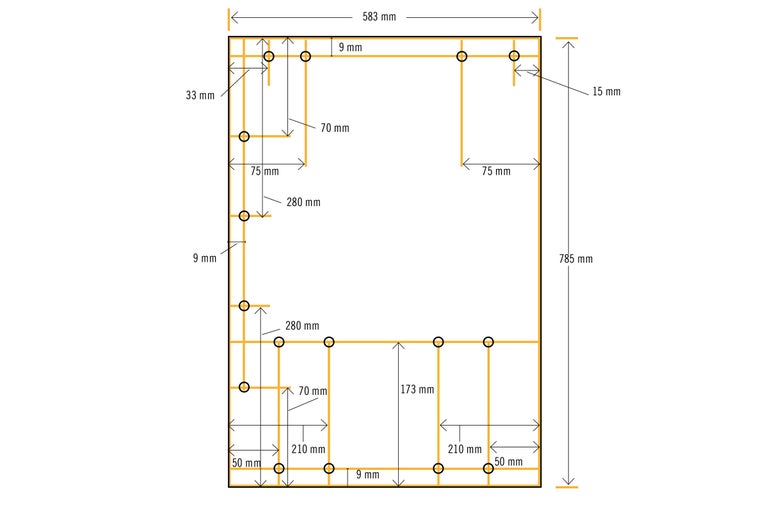

Bohrskizze linke Seitenwand

Durch diese Bohrlöcher verschraubst Du diese linke Seitenwand später mit der Bodenplatte, der Rückwand und den Querstreben.

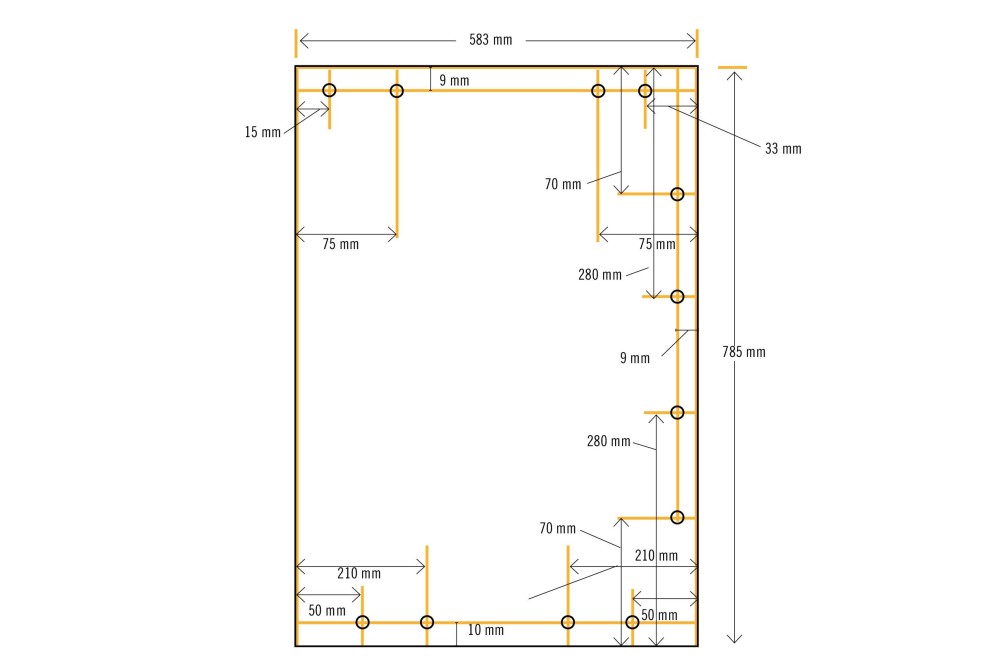

Bohrskizze rechte Seitenwand

Durch diese Bohrlöcher verschraubst Du diese rechte Seitenwand später mit der Bodenplatte, der Rückwand und den Querstreben. Die vorgebohrte, linke Seitenwand kann spiegelverkehrt (!) als Bohrschablone verwendet werden: Dazu die Löcher ohne Senker durchbohren und anschliessend auf der Rückseite (spätere Aussenseite) senken.

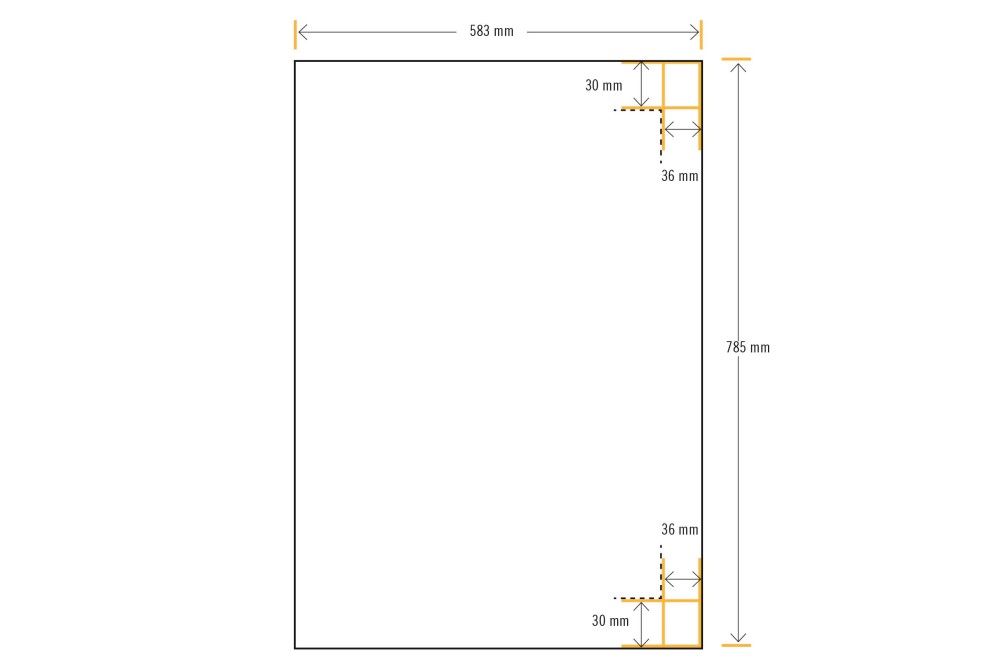

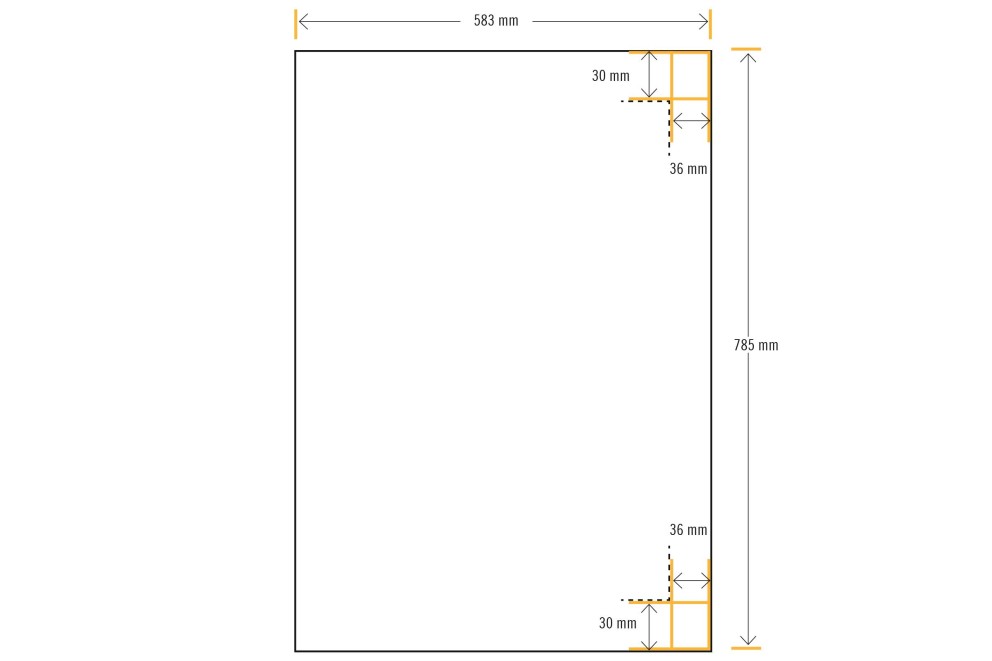

Skizze rechte Seitenwand innen

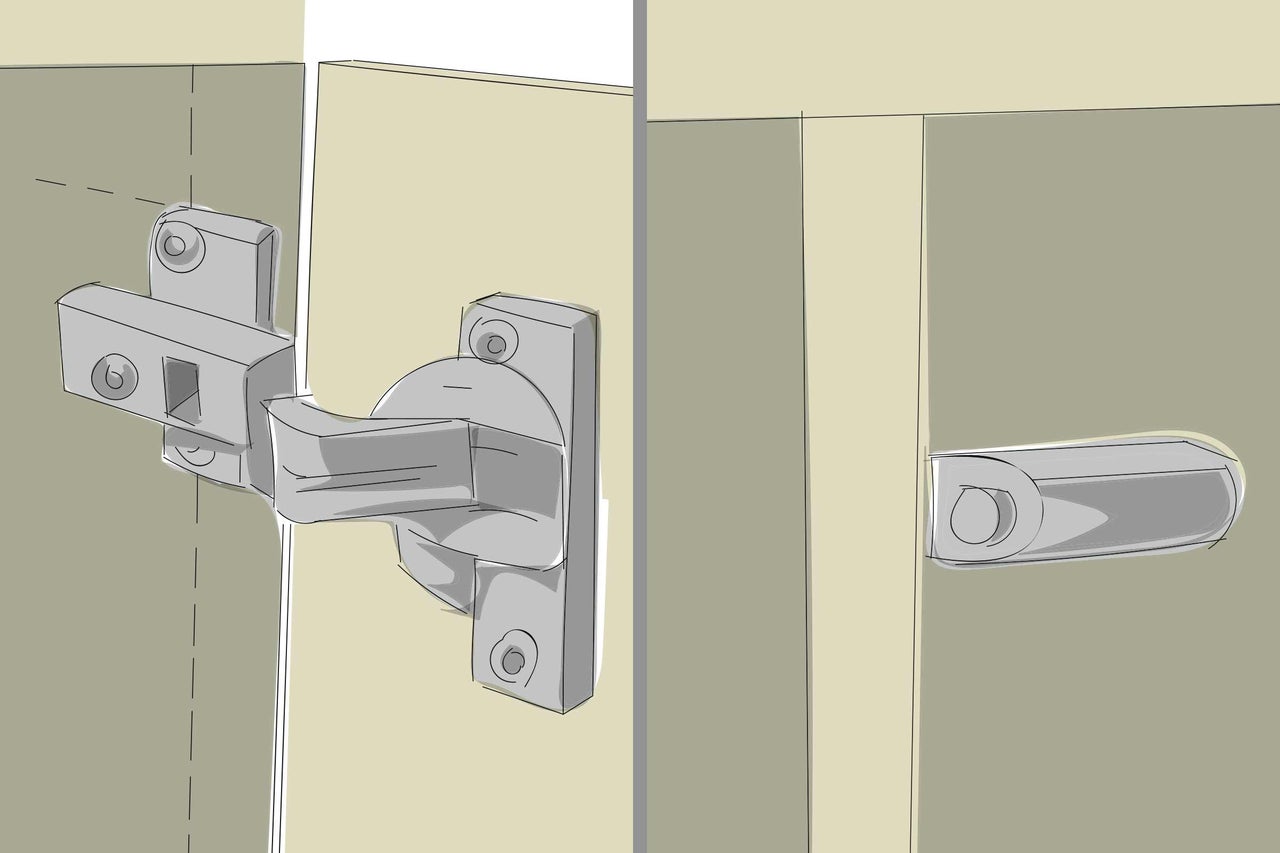

Auf der Innenseite der rechten Seitenwand mit dem Bleistift die Linien (gestrichelt dargestellt) entsprechend der Skizze anzeichnen. Diese Linien brauchst Du später zum Einpassen der Türscharniere.

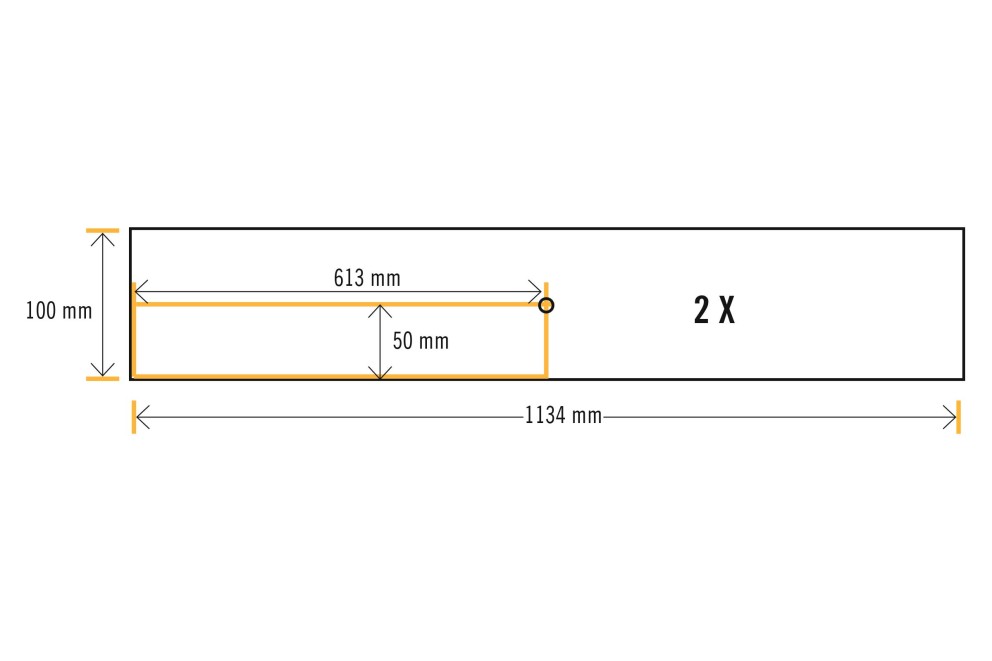

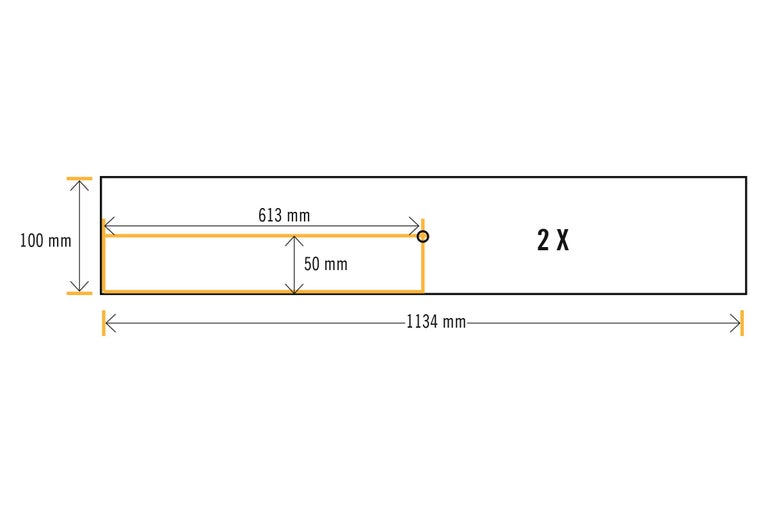

Bohrskizze Querstreben

Durch diese Bohrlöcher verschraubst Du später diese Querstreben mit den beiden Seitenwänden.

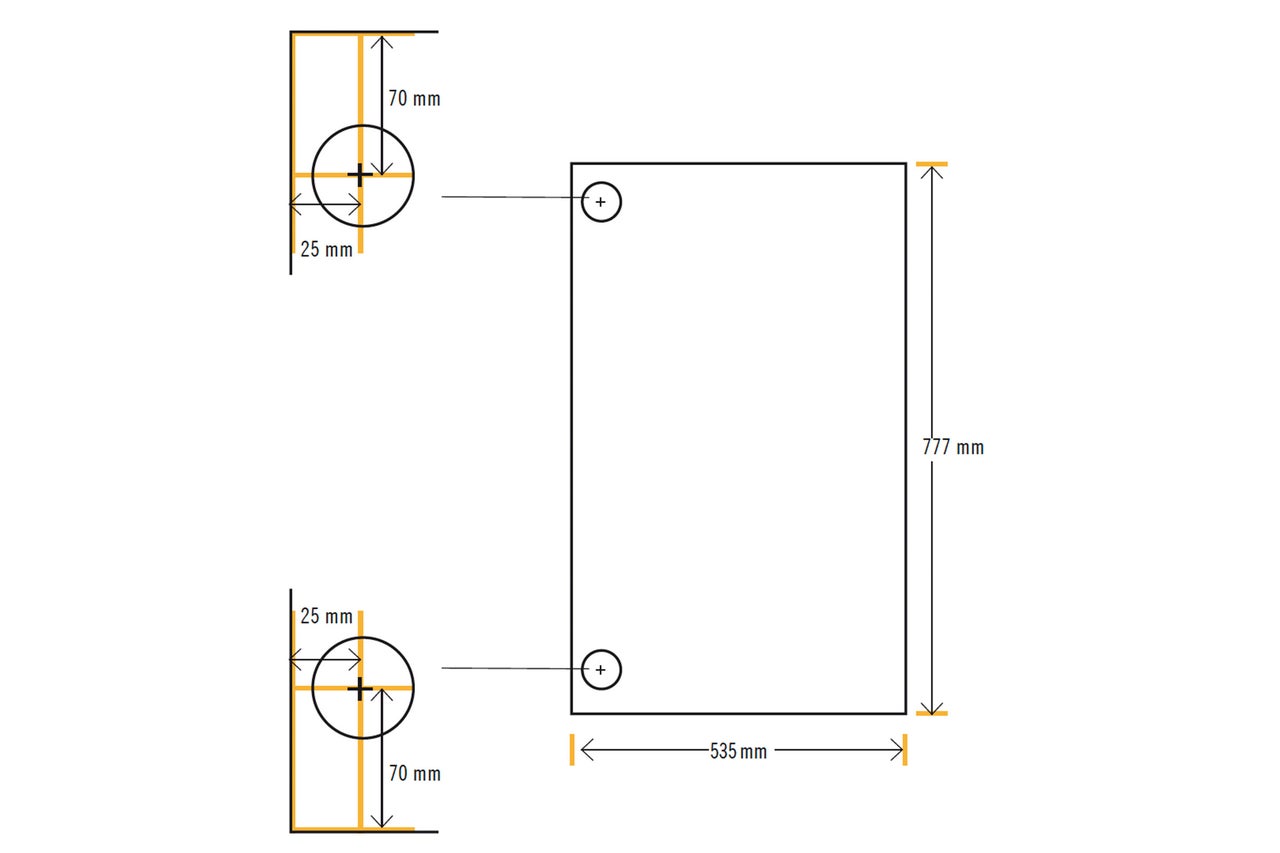

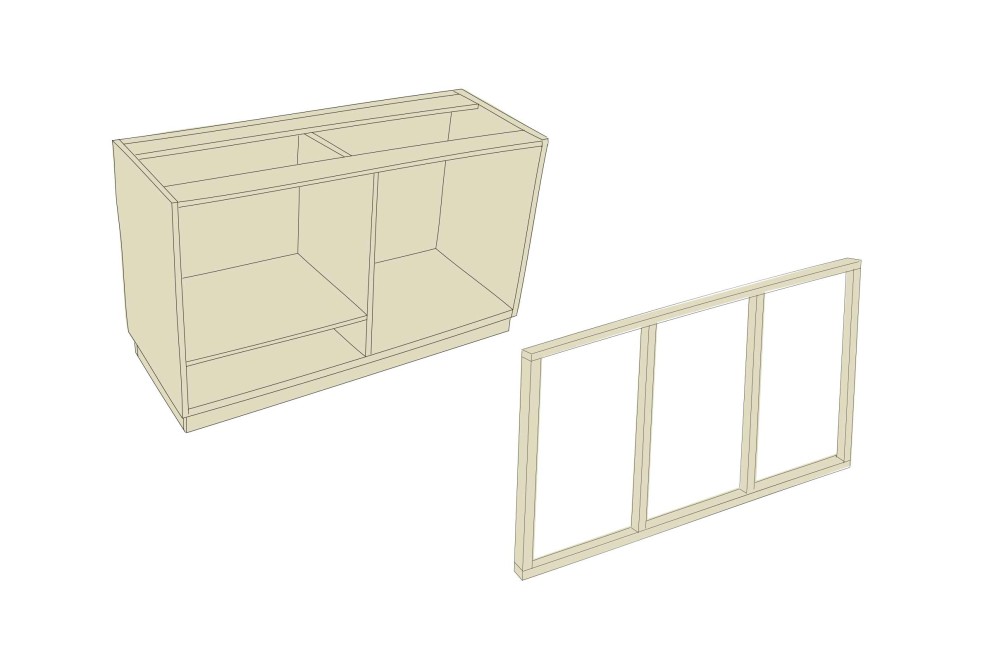

Skizze

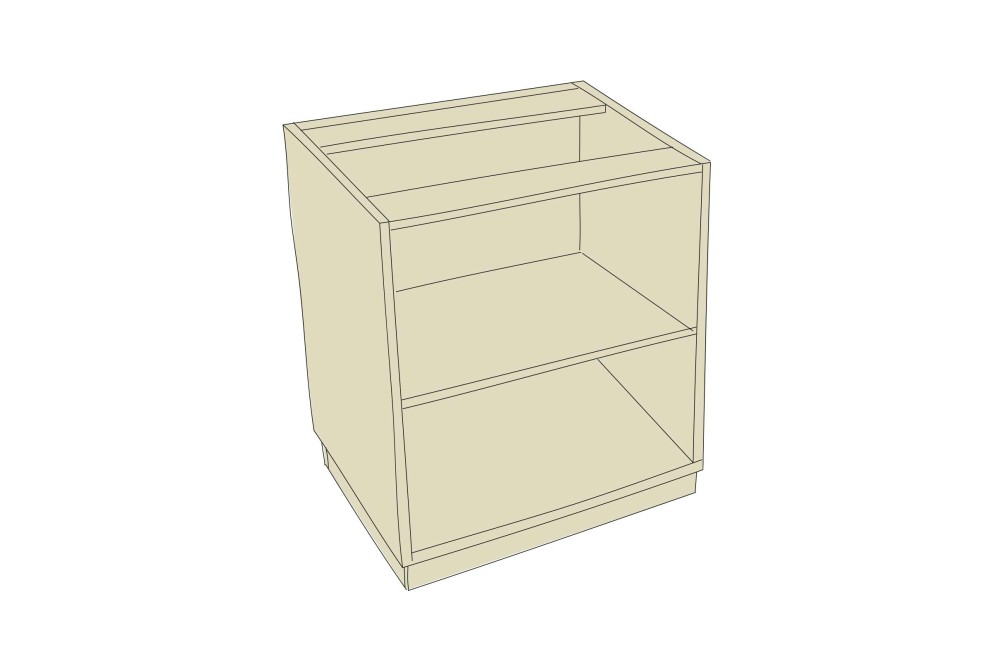

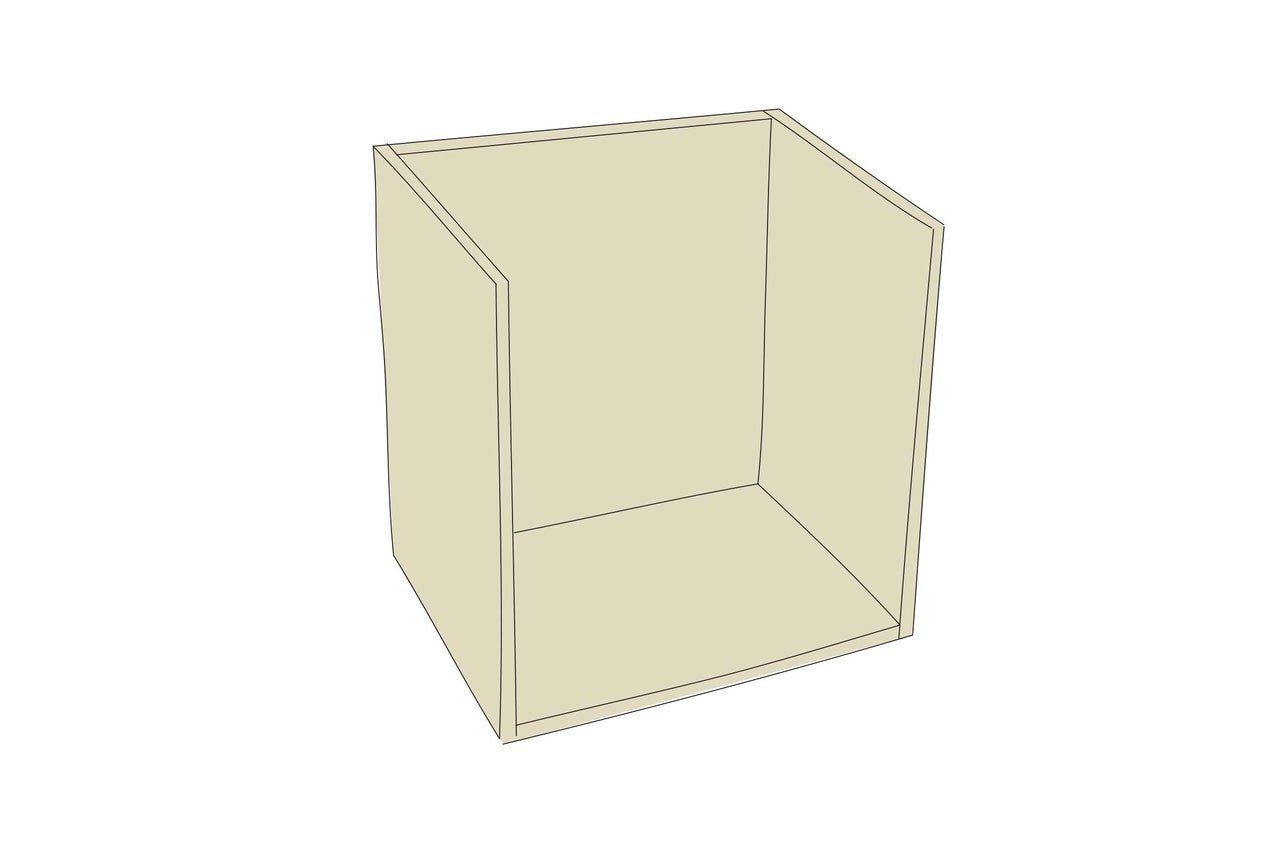

Zuschnittliste Siebdruckplatten (18 mm):

  • Rückwand: 1 Stück à 564x767 mm
  • Bodenplatte : 1 Stück à 564x583 mm

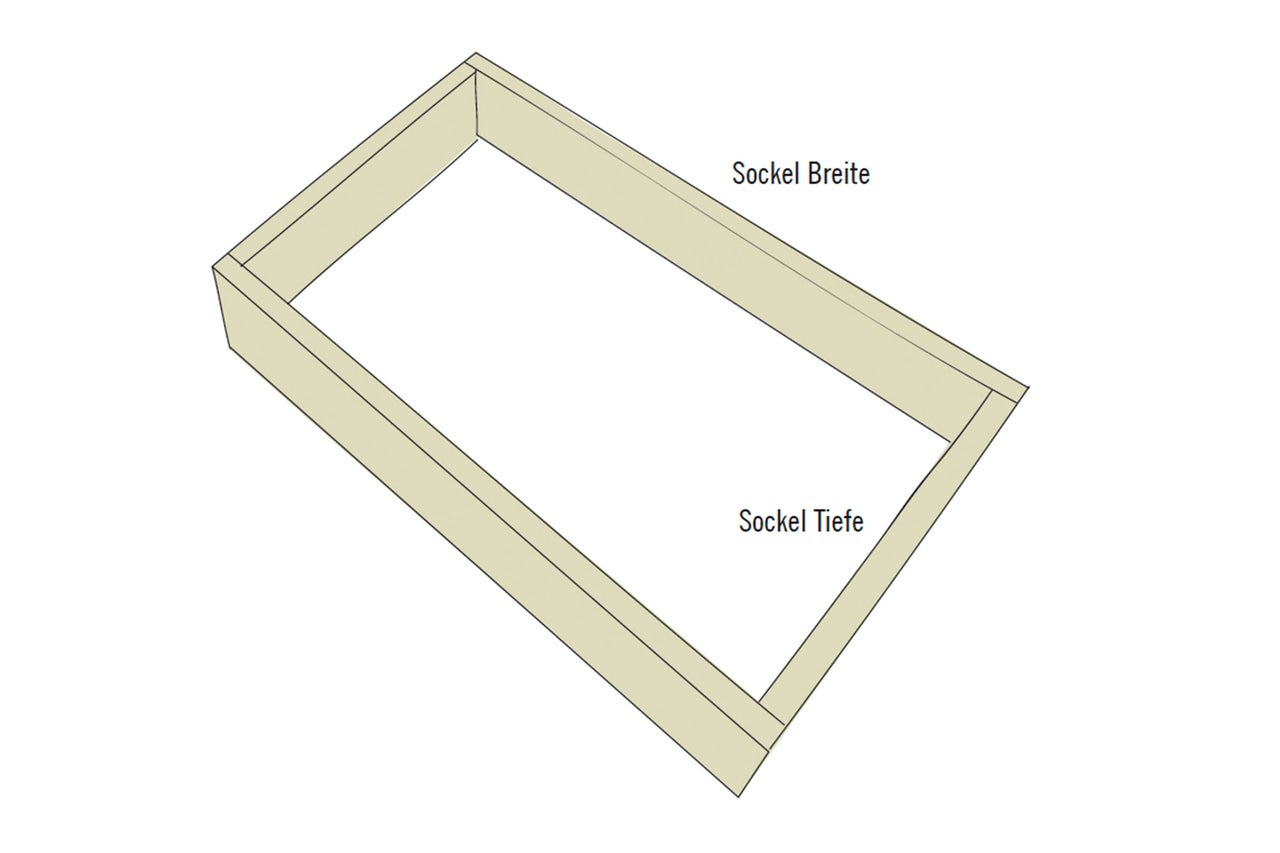

  • Sockelstreifen: 2 Stücke à 447x100 mm (Tiefe)
  • Sockelstreifen: 2 Stücke à 600x100 mm (Breite)
  • Seitenwände: 2 Stücke à 583x785 mm
  • Querstreben: 2 Stücke à 564x100 mm
  • Tür: 1 Stück à 588x777 mm
  • Einlegeboden: 1 Stück à 564x565 mm

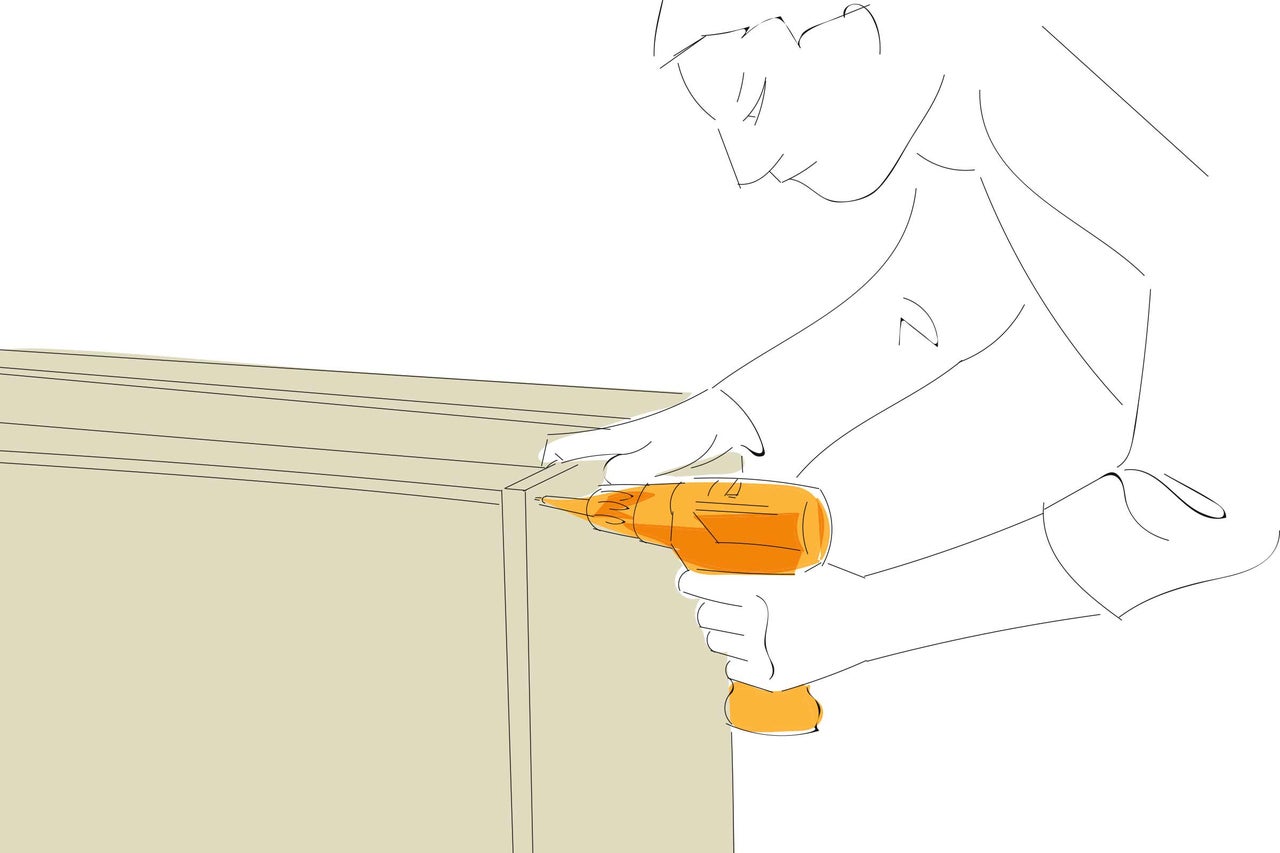

Die Siebdruckplatten so vorbohren und senken, dass ihre glatten Seiten später das Innere des Korpus bilden und die strukturierte Oberfläche nach aussen zeigt.

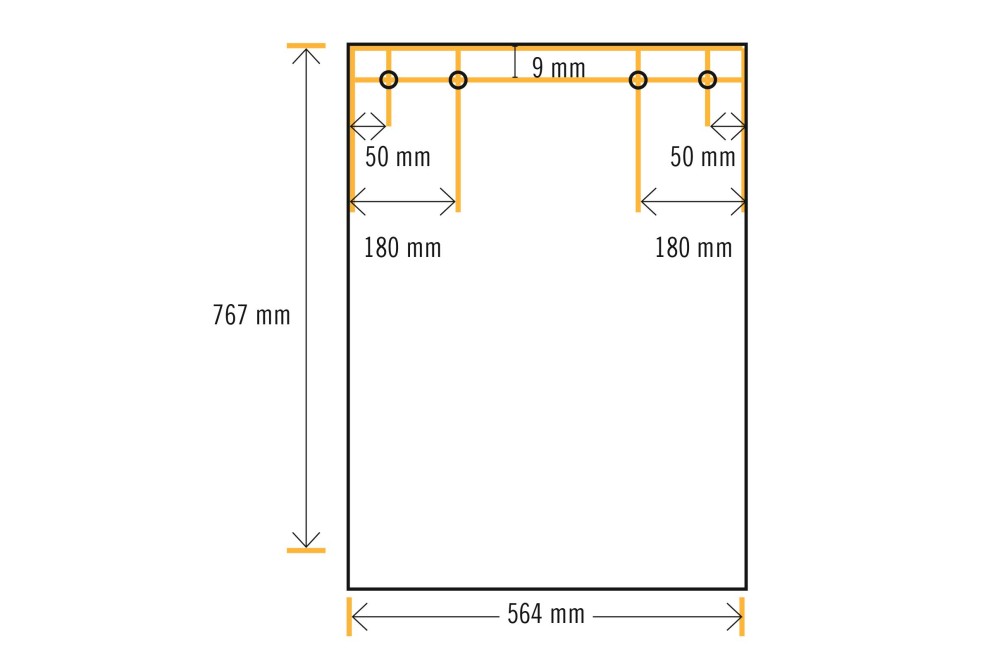

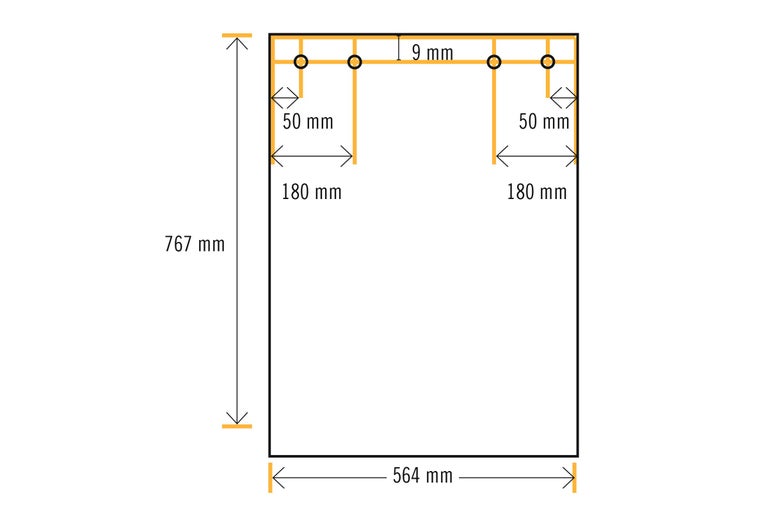

Bohrskizze Rückwand

Durch diese Bohrlöcher verschraubst Du später die hintere Querstrebe mit dieser Rückwand. (Zur Orientierung siehe auch Illustration am Anfang dieser Anleitung.)

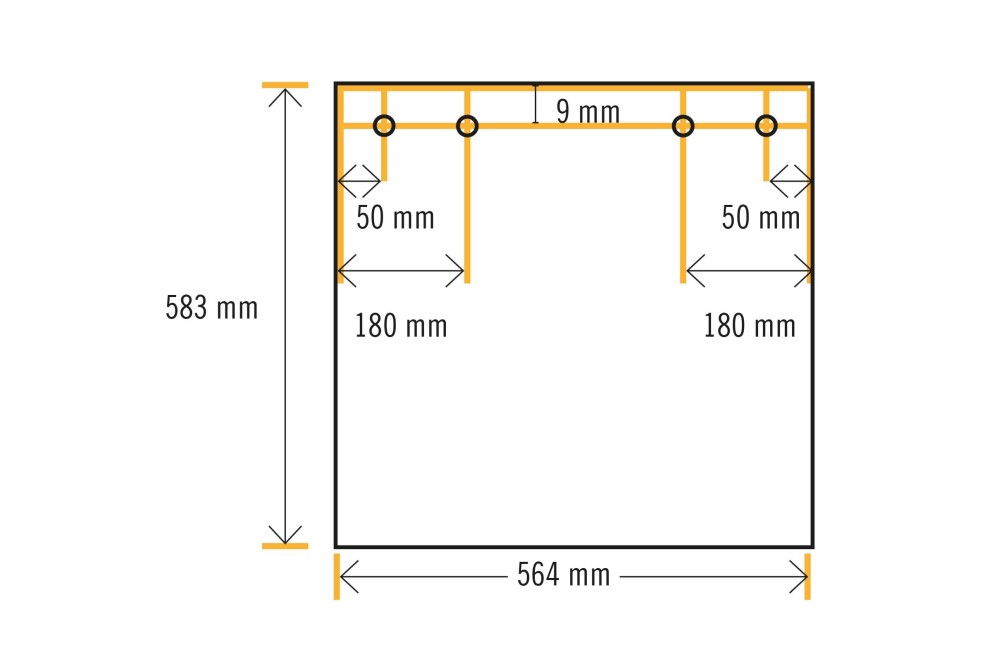

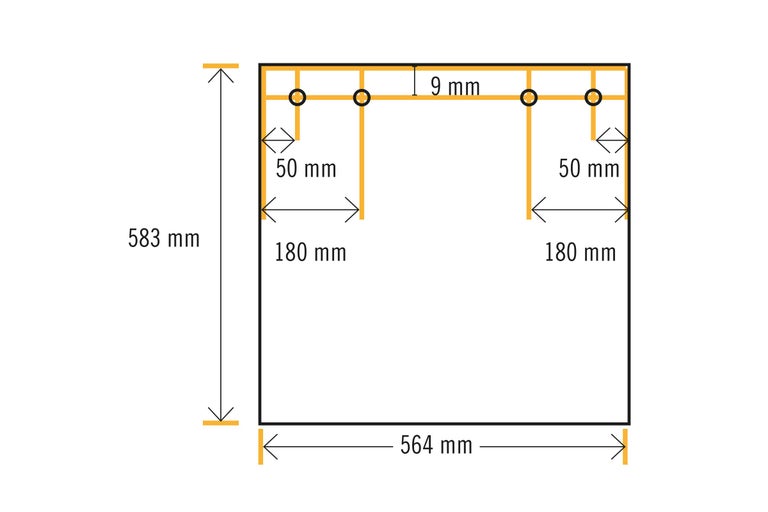

Bohrskizze Bodenplatte

Durch diese Bohrlöcher verschraubst Du später diese Bodenplatte mit der Rückwand.

Bohrskizzen Sockelstreifen

Durch diese Bohrlöcher verschraubst Du später den Sockel, auf dem der Küchenschrank steht.

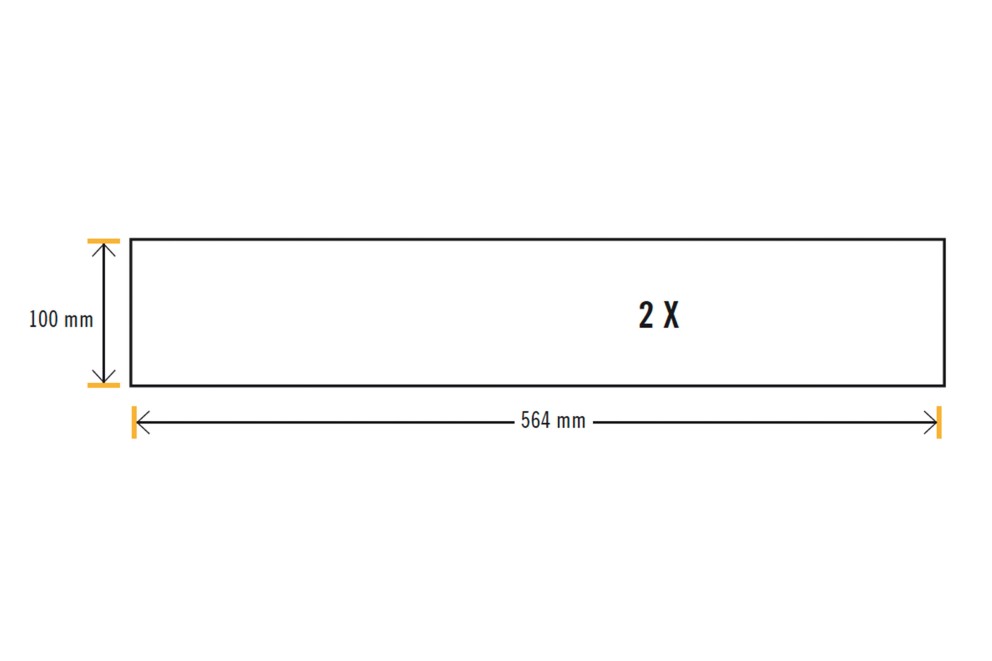

Mass Skizze Querstreben
Kein Vorbohren erforderlich

Diese beiden Querstreben verschraubst Du später mit den beiden Seitenwänden, die hintere zusätzlich mit der Rückwand.

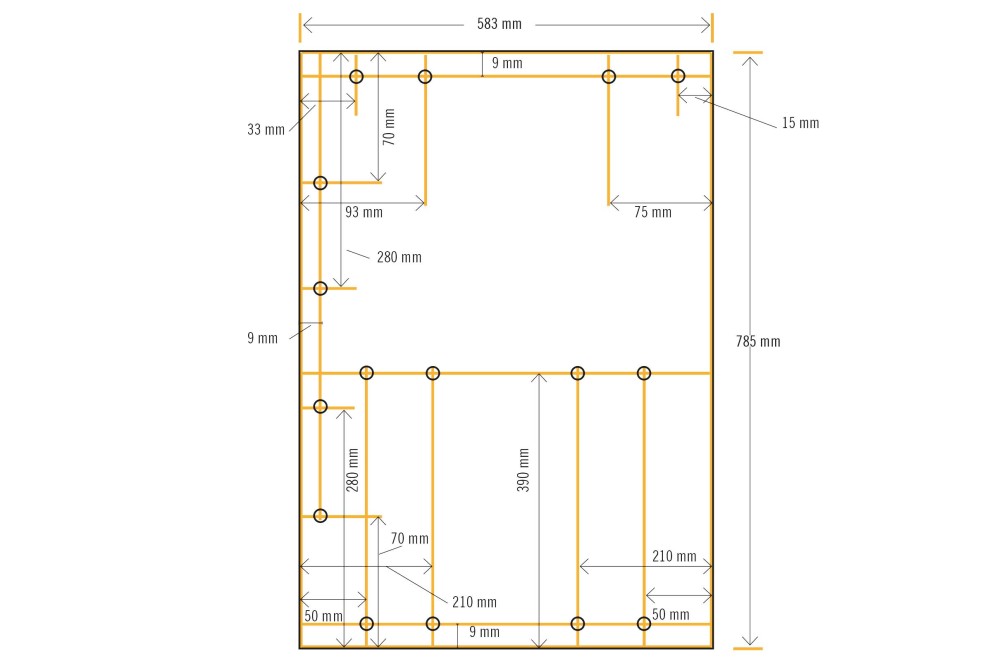

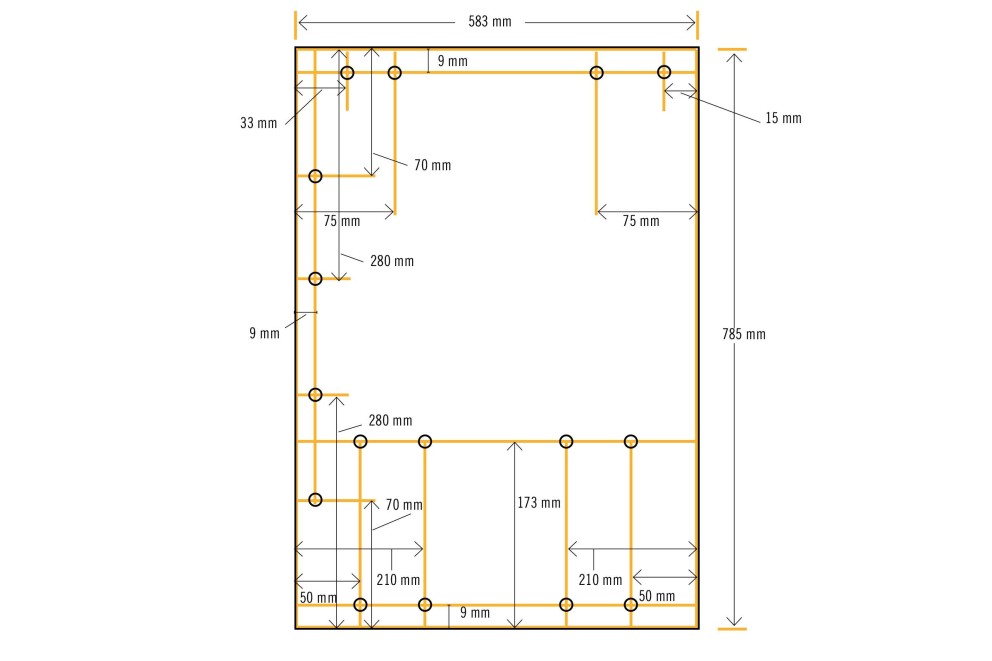

Bohrskizze linke Seitenwand aussen

Durch diese Bohrlöcher verschraubst Du später den Korpus des Spülenschrankes.

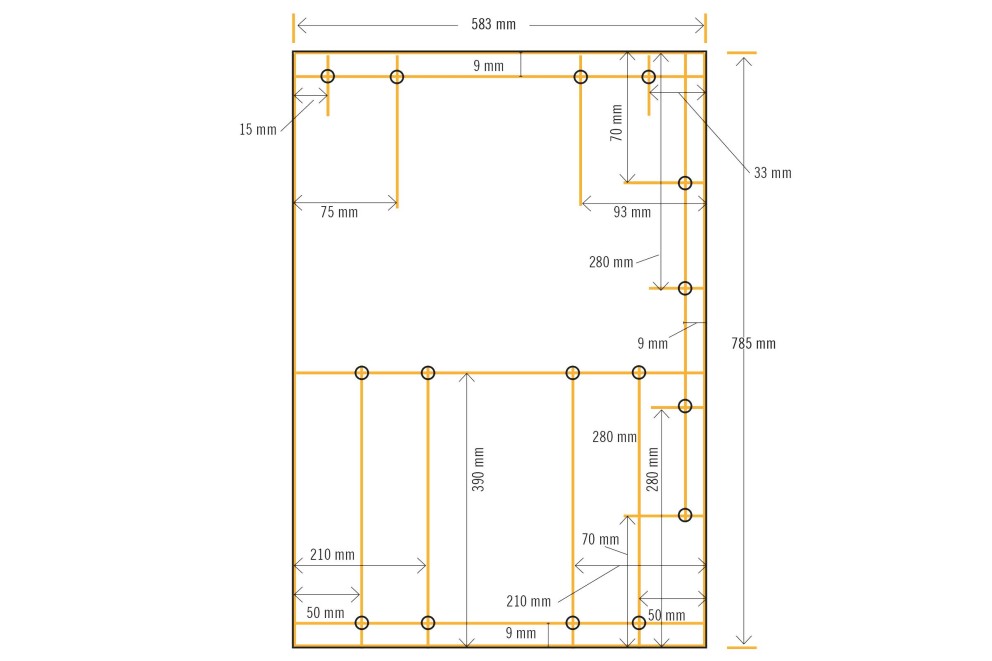

Bohrskizze rechte Aussenwand aussen

Die vorgebohrte, linke Seitenwand kann spiegelverkehrt als Bohrschablone verwendet werden: Dazu die Löcher ohne Senker durchbohren und anschliessend auf der Rückseite (spätere Aussenseite) senken.

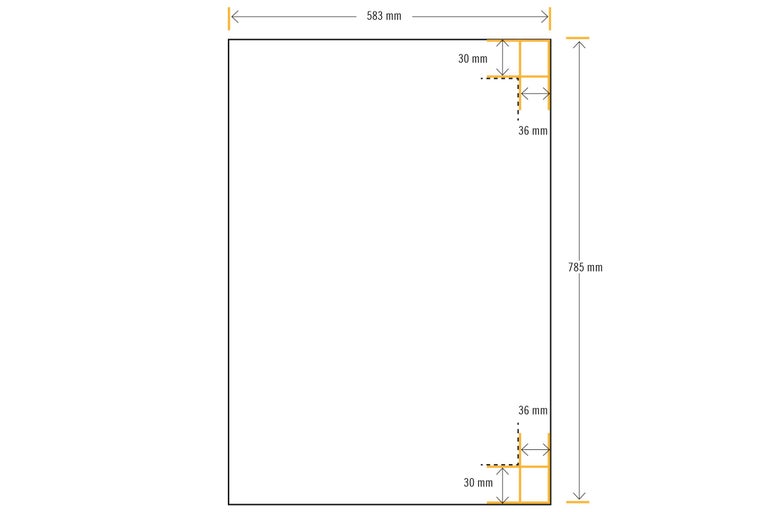

Skizze rechte Seitenwand innen

Auf der Innenseite der rechten Seitenwand mit dem Bleistift die Linien (gestrichelt dargestellt) entsprechend der Skizze anzeichnen. Diese Linien brauchst Du später zum Einpassen der Türscharniere.

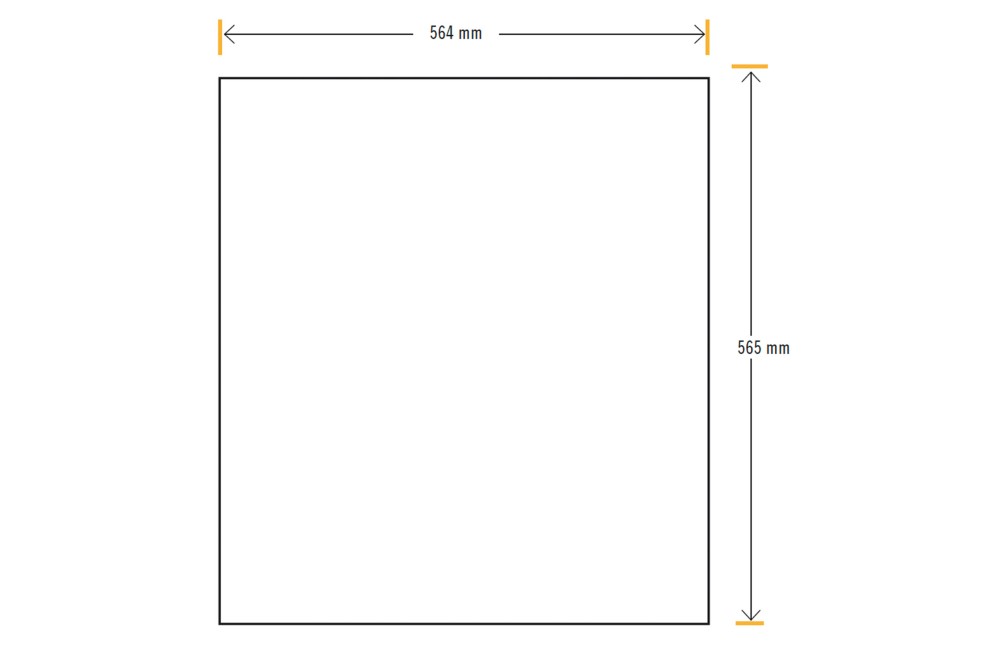

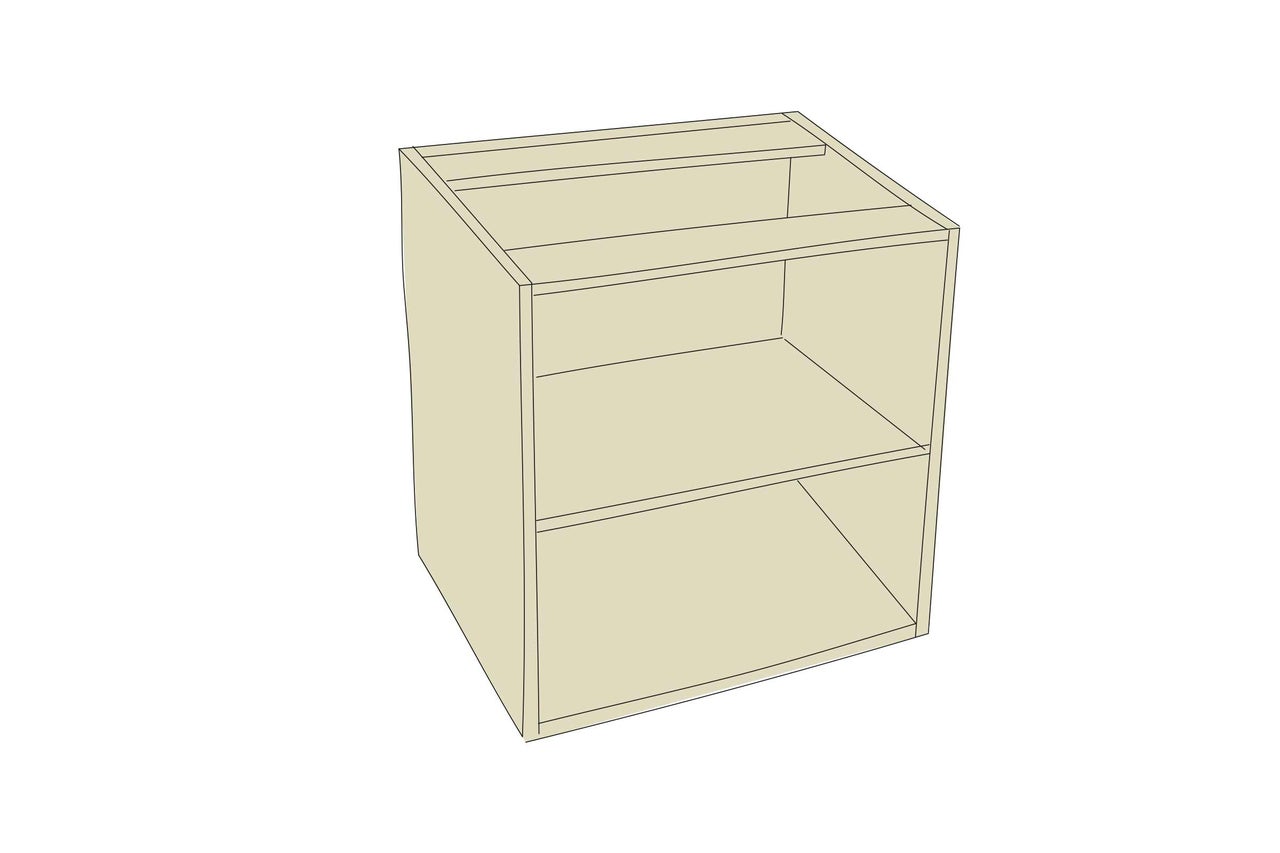

Mass Skizze Einlegeboden
Kein Vorbohren erforderlich
Mass Skizze Querstreben
Kein Vorbohren nötig
Skizze

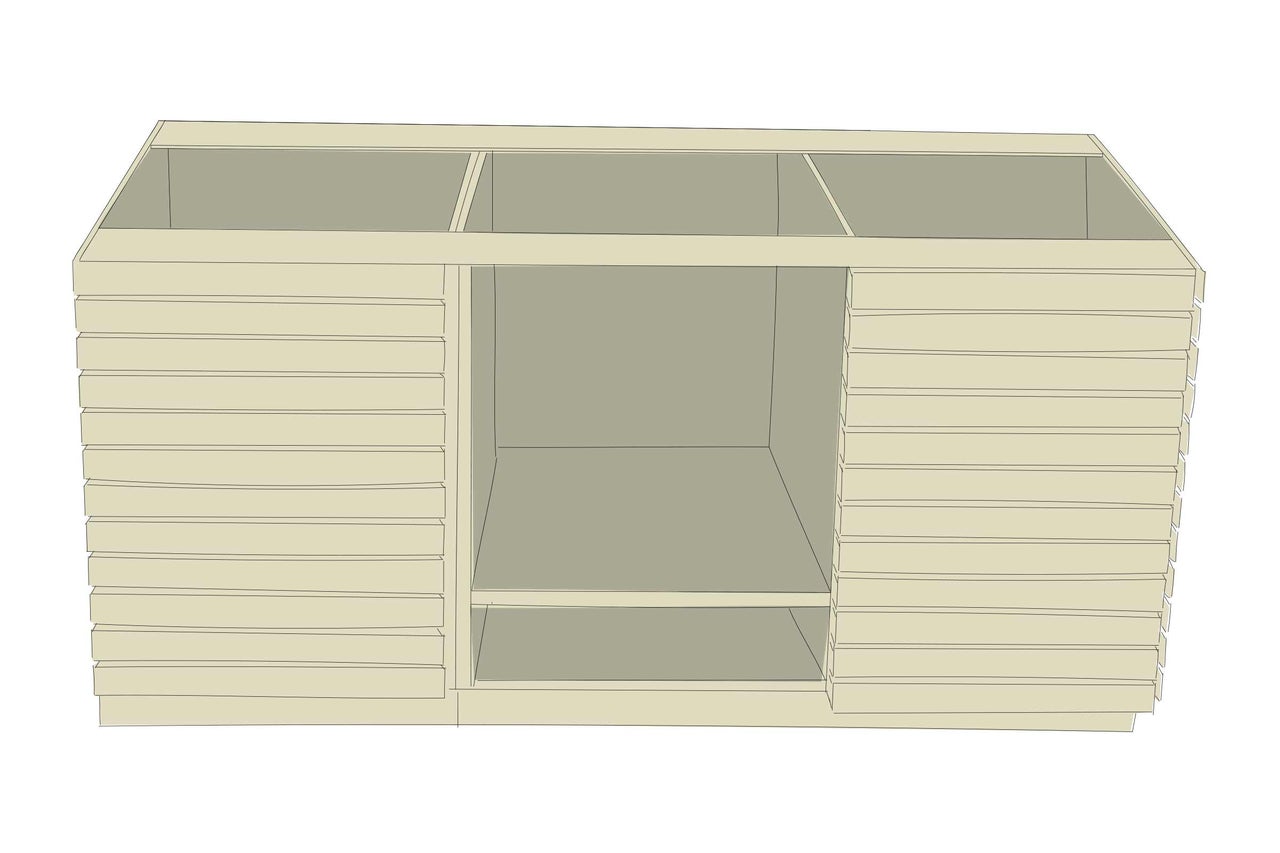

Zuschnittsliste Rhombusleisten Spülenschrank:

  • Seitenwand rechts: 12 Stücke à 583 mm
  • Rückwand: 12 Stücke à 1170 mm
  • Tür: 12 Stücke à 537 mm
  • Spritzwand: 7 Stücke à 1770 mm

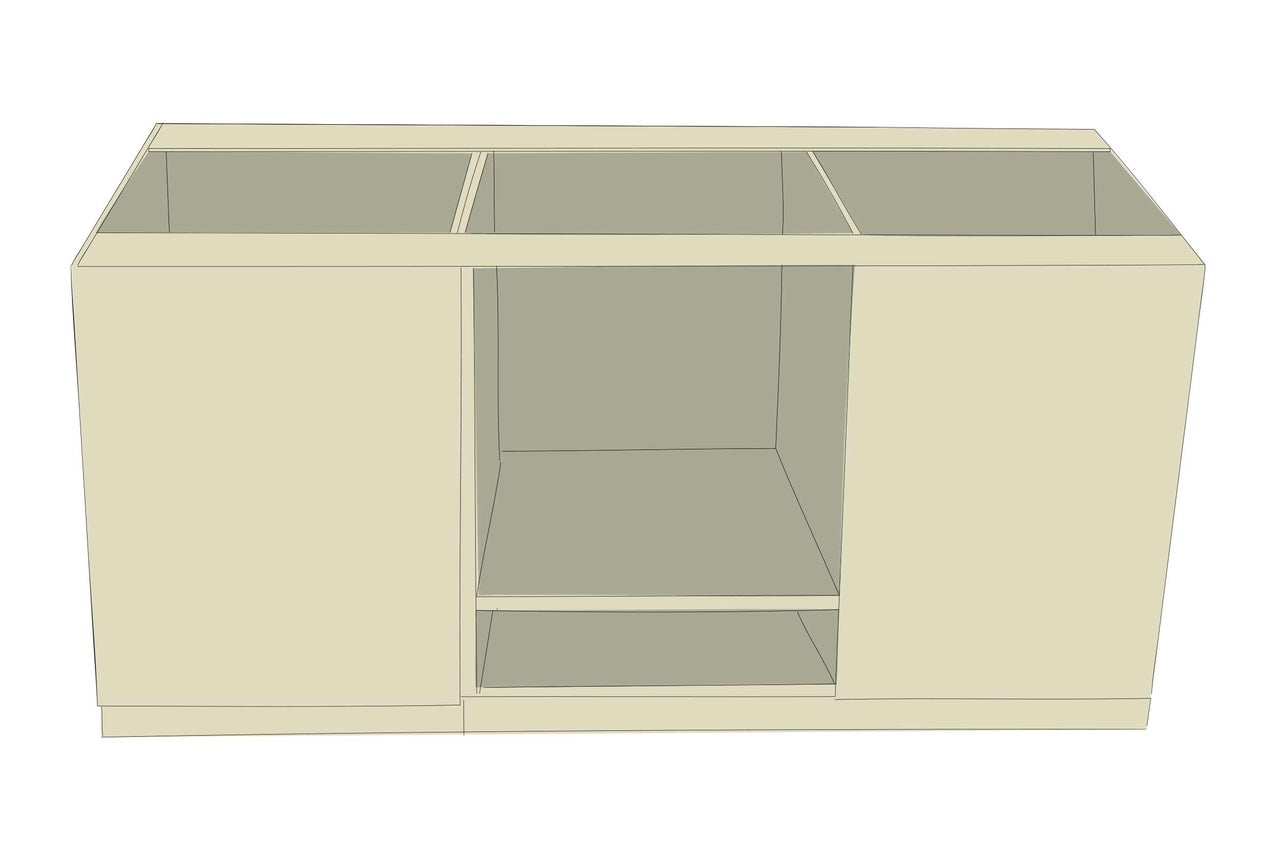

Info: Der Rücksetzer verbindet später den Spülenschrank (Teil 2) mit dem Küchenschrank (Teil 3).

Zuschnittliste Rhombusleisten Küchenschrank:

  • Rückwand: 12 Stücke à 600 mm
  • Tür: 12 Stücke à 588 mm

Zuschnittliste Rhombusleisten Grillschrank:

  • Seitenwand links: 10 Stücke à 583 mm
  • Rückwand: 10 Stücke à 1008 mm
  • Rechte Tür: 10 Stücke à 493 mm
  • Linke Tür: 10 Stücke à 493 mm

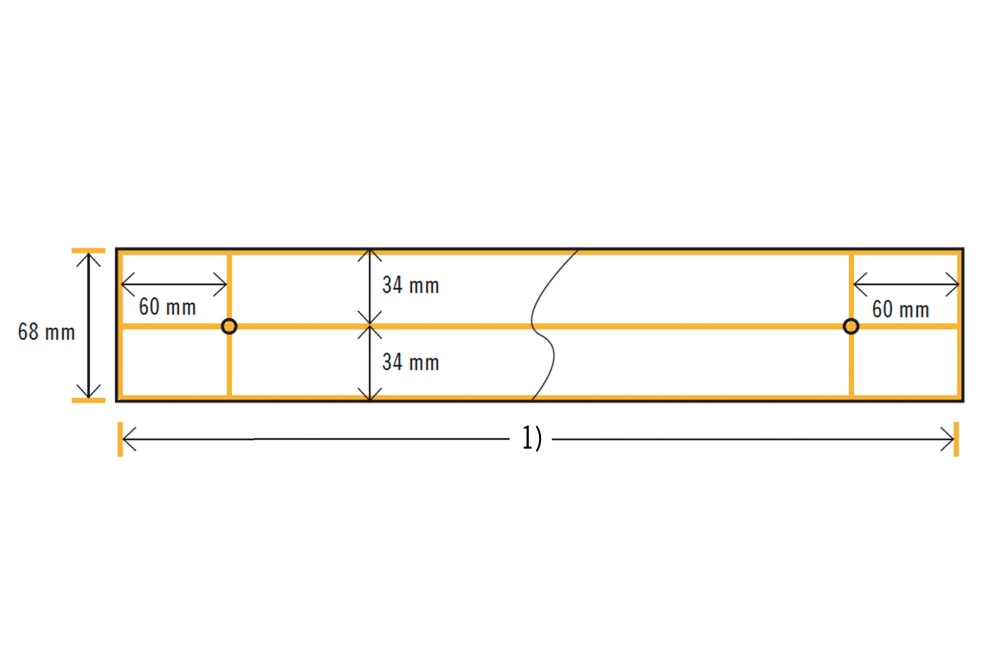

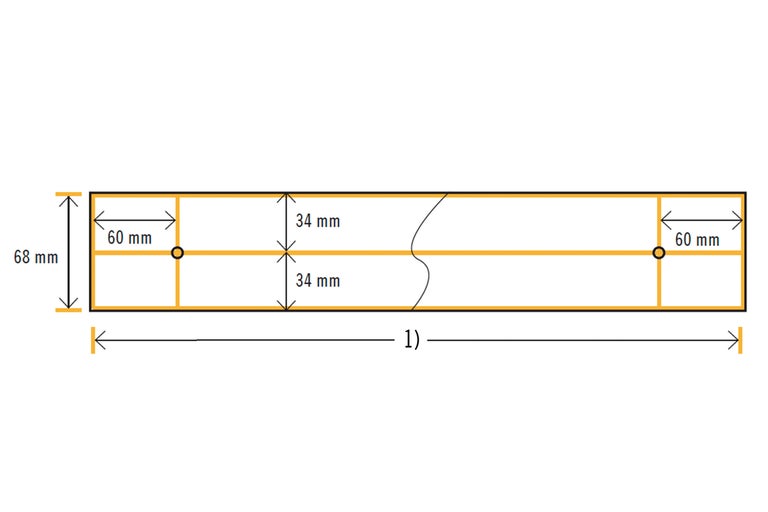

Rhombusleisten vorbohren
1) Länge: siehe Zuschnittlisten Rhombusleisten

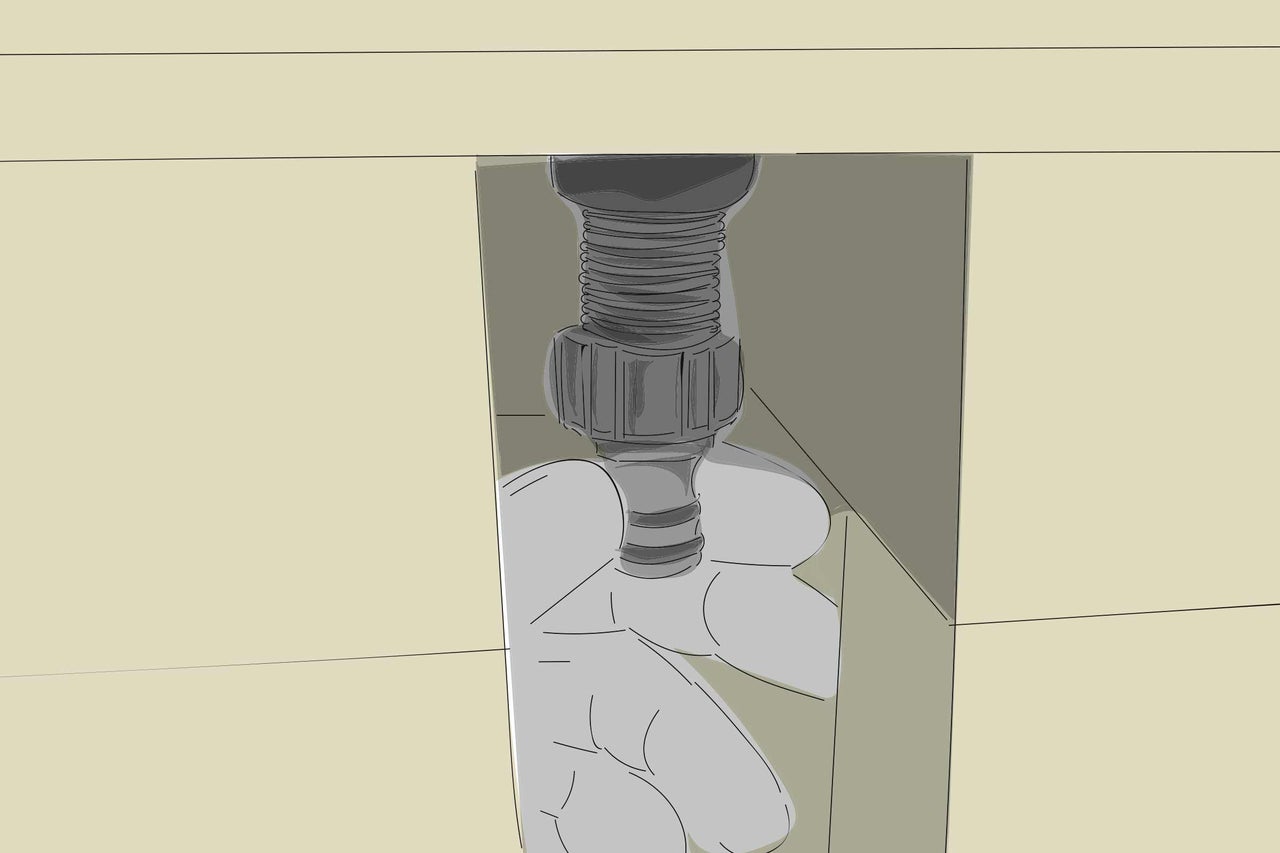

Jede Rhombusleiste entsprechend der Skizze von vorne vorbohren. Beachte, dass einige Rhombusleisten vor dem Vorbohren an die Aussparung für den Wasseranschluss angepasst werden müssen.

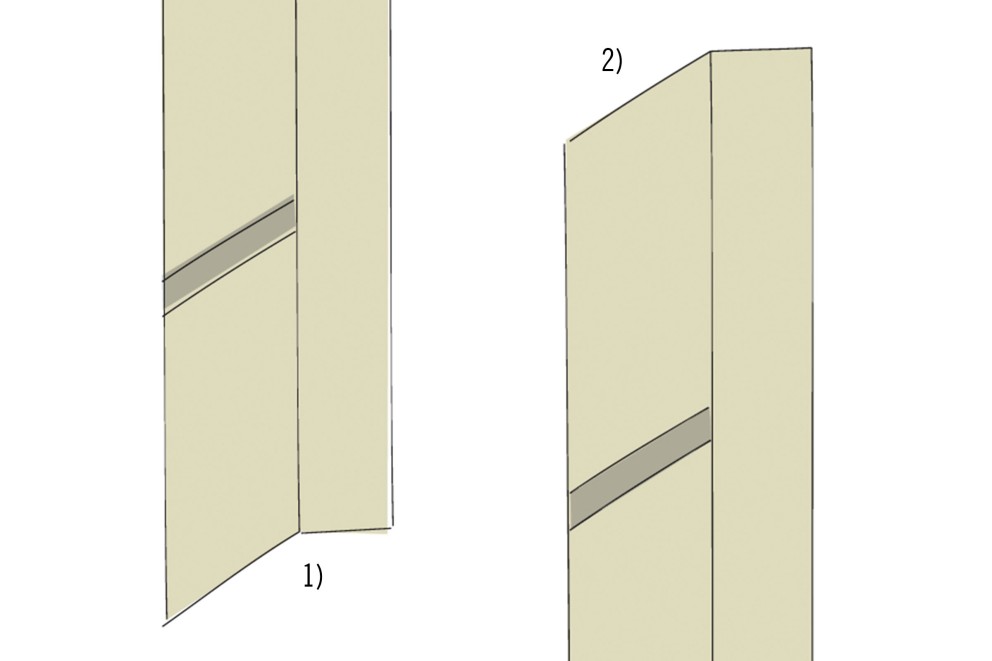

Skizze Abschluss Rhombusleisten
1) unten, 2) oben
