Zuerst jede Kiste stabilisieren: Alle Kisten vorbohren und anschliessend jedes Leisten-Ende mit je einer Schraube (4,5x20 mm) am Dreikantholz fixieren (ca. 25 mm vom Rand der Kiste entfernt).
Anleitung
Palettenbett selber bauen
Erschaffe Dir Deine eigene Traumoase – als überaus praktische Kombination aus Bett und Aufbewahrung: BUILDIFY Robinson. Mit hochwertigen Paletten und mit unterschiedlich angeordneten und farbigen Holzkisten, die Stauraum für alles Mögliche und Unmögliche bieten.
MöbelbauZum Sortiment
Das brauchst Du dafür
Material
Buildify Möbelpalette gehobelt 120 x 80 ...
Buildify Kiste mittel 44x28x33 cm
Gerüstholz Stahlrohr 1000 mm Ø 33 mm
Gerüstholz Stahlrohr 2000 mm Ø 33 mm
Buildify Standfuss Metall Verzinkt 33
Buildify Winkelstück 90 ° Metall Verzink ...
Buildify Befestigungsklammer Metall Verz ...
JD Plus Universalschraube Pan-Head, Pozi ...
Unterlegscheibe DIN 9021, 6,4 mm galv. v ...
StyleColor Isoliergrund für Kreidefarbe ...
StyleColor Kreidefarbe light grey 375 ml
StyleColor Kreidefarbe weiss 750 ml
StyleColor Kreidefarbe blue jeans 375 ml
StyleColor Klarlack für Kreidefarbe farb ...
von
Werkzeuge
Akkuschrauber
Wolfcraft Vorbohrer Ø 4,5 mm mit Senker
Wolfcraft Bohrsenker Ø 4-10 mm 6-kt
Heckenrose Japansäge Kataba 270 mm
Heckenrose Metallsäge 300 mm
Bosch Gewebeschleifblatt 230 x 280 mm K8 ...
Stiftschlüssel Innensechskantschlüssel B ...
von
Vorbereitung
Kisten vorbohren
01
Tipp: Bohren
Für das Bohren empfiehlt sich ein «Bohrsenker». Dieser sorgt für ein konisches Bohrloch, in dem die Schrauben später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über und Du vermeidest Risse im Holz!
Arbeitsschritte
Kisten streichen
02
Bitte die Hinweise zur Vorbehandlung des Holzes unter «Farbliche Gestaltung» beachten. Danach die Kisten innen und aussen je zwei Mal streichen: eine Kiste mit der Farbe «light grey», eine Kiste mit der Farbe «white» und eine Kiste mit der Farbe «blue jeans».
Farbliche Gestaltung
Speziell bei hellen Farbtönen wird ein zweifacher Anstrich mit StyleColor Isoliergrund empfohlen. Damit wird das Durchschlagen von Holzinhaltsstoffen verhindert und bräunlichen, unschönen Flecken vorgebeugt. Es wird ein abschliessender Anstrich mit StyleColor Klarlack empfohlen, um Kratzern und Schäden vorzubeugen. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten.
Palette sägen
03
Die Palette direkt nach der dritten Leiste bündig durchsägen. Mit dem dreistrebigen Palettenteil weiterarbeiten, den zweistrebigen Palettenteil beiseite legen.
Paletten platzieren
04
Die Paletten nebeneinander platzieren.
Rohre kürzen
05
Die zwei 2000 mm langen Rohre jeweils auf 1430 mm kürzen. Das 1000 mm lange Rohr auf 960 mm kürzen.
Haken und Verbindungsrohr anbringen
06
Die Haken auf die Stützrohre stülpen und das auf 960 mm gekürzte Verbindungsrohr mit jeweils einem Winkelstück an den Stützrohren (1430 mm) anbringen und mit einem Stiftschlüssel fixieren.
Stützrohre platzieren
07

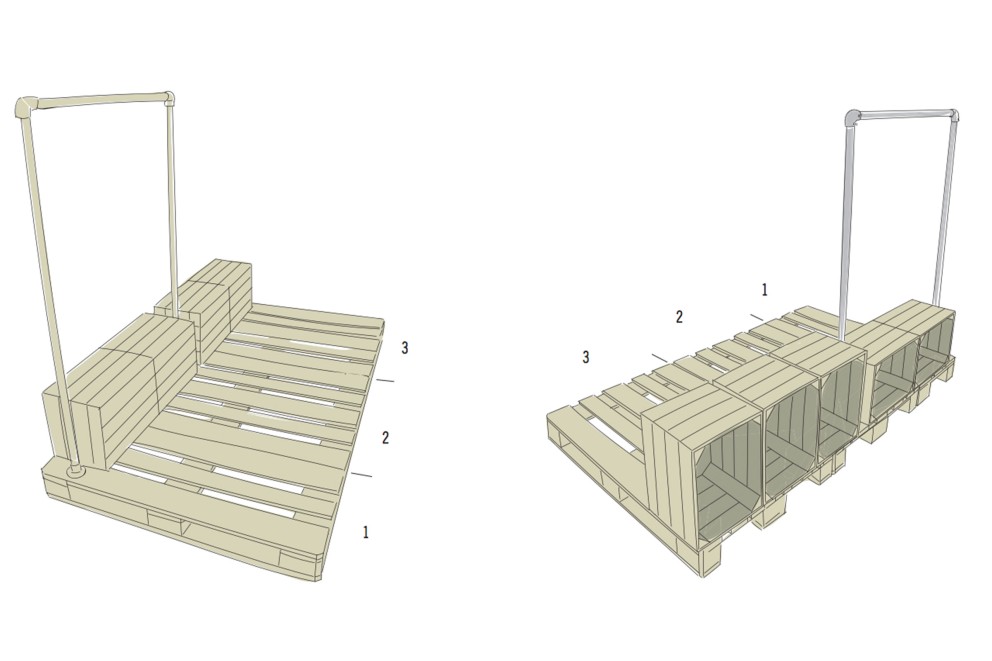

Für die genaue Platzierung siehe Bild 8.
Stützrohre platzieren und verschrauben
08
Die Stützrohre 110 mm vom Rand aus mittig auf der ersten Leiste der gekürzten Palette und 110 mm vom Rand auf der vorletzten Leiste der zweiten Palette platzieren. Danach die Fussplatte mit jeweils vier Schrauben (4,5x30 mm Pan-Head) und vier Unterlegscheiben (6,4 mm) fixieren.
Kisten platzieren
09
Zwei Kisten zwischen den Rohren bündig zum Palettenrand platzieren.
Kisten vorbohren und verschrauben
10
Im Inneren der Kisten acht Löcher mit dem «Bohrsenker» vorbohren: Vier Löcher, um die Kisten miteinander zu verbinden und jeweils vier Löcher, um die Kisten an der Palette zu befestigen. Anschliessend mit Schrauben fixieren (siehe Bilder 11 und 12).
Kisten verschrauben
11
Die linke Kiste mit vier Schrauben (4,5x25 mm) fixieren.
Kisten verschrauben
12
Die rechte Kiste mit vier Schrauben (4,5x25 mm) auf der Palette und mit vier Schrauben (4,5x20 mm) an der benachbarten Kiste fixieren.
Kisten platzieren und verschrauben
13
Die übrigen zwei Kisten (VARIANTE B: drei Kisten) auf der Palette platzieren und wieder mit jeweils vier Schrauben (4,5x25 mm) auf der Palette sowie mit vier Schrauben (4,5x20 mm) an der benachbarten Kiste fixieren.
Sicherheitshinweise
Diese Anleitung wurde mit grösstmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzu ziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Die Obstkisten sind nur für die Aufbewahrung leichter Gegenstände geeignet.Um einer Holzspaltung vorzubeugen, die Bohrlöcher mit einem Bohrsenker vorbohren.
- Bei den Stahlrohren und den dazugehörigen Verbindungs- und Fussteilen handelt es sich nur um Möbelbauteile, weshalb eine Verwendung als Gerüst oder Konstruktion für tragende Zwecke nicht zulässig ist.
- Alle Möbelstücke dürfen nicht zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzu-beugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbauabschleifen, um Verletzungsgefahren (z. B. Splittern) vorzubeugen.
- Wird das Möbelstück für das Kinderzimmer gebaut, für Kinderspielzeug geeignete Lacke verwenden. Diese sind mit einem entsprechenden Logo gekennzeichnet.
