Sideboard aus Obstkisten selber bauen
Breite Schultern sorgen für Ordnung im Leben. Stell Dir Dein ordnungschaffendes Sideboard Arnold von BUILDIFY selbst zusammen. Bunt und variabel – mit grossen, mittleren und kleinen Kisten nach Lust und Laune, mit einer lackierten oder unlackierten Leimholzplatte.
Der Zusammenbau ist sehr einfach – folge Deinem Herzschlag!
MöbelbauZum Sortiment
Das brauchst Du
Material
Buildify Kiste gross 60x39x30 cm
Buildify Kiste mittel 44x28x33 cm
Buildify Kiste klein 34x23x21 cm
Konsta Rechteckleiste Fichte/Kiefer roh ...
Konsta Kantholz Fichte gehobelt 34x54x25 ...
Leimholzplatte Fichte A 2500x400x18 mm
von
Werkzeuge
Akkuschrauber
Wolfcraft Vorbohrer Ø 4,5 mm mit Senker
Wolfcraft Bohrsenker Ø 4-10 mm 6-kt
Heckenrose Japansäge Ryoba 250 mm
Winkelmesser Kunststoff 200 mm
von
Vorbereitung

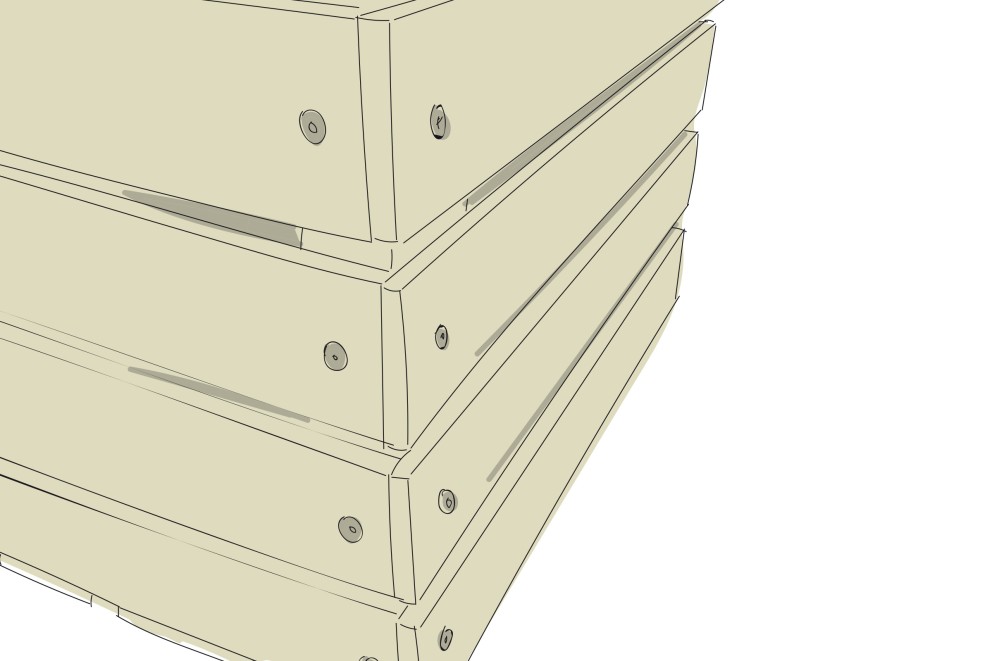

Kiste vorbohren
Zuerst jede Kiste stabilisieren: Alle Kisten vorbohren und anschliessend jedes Leisten-Ende mit je einer Schraube (4,5x20 mm) am Dreikantholz fixieren (ca. 25 mm vom Rand der Kiste entfernt).

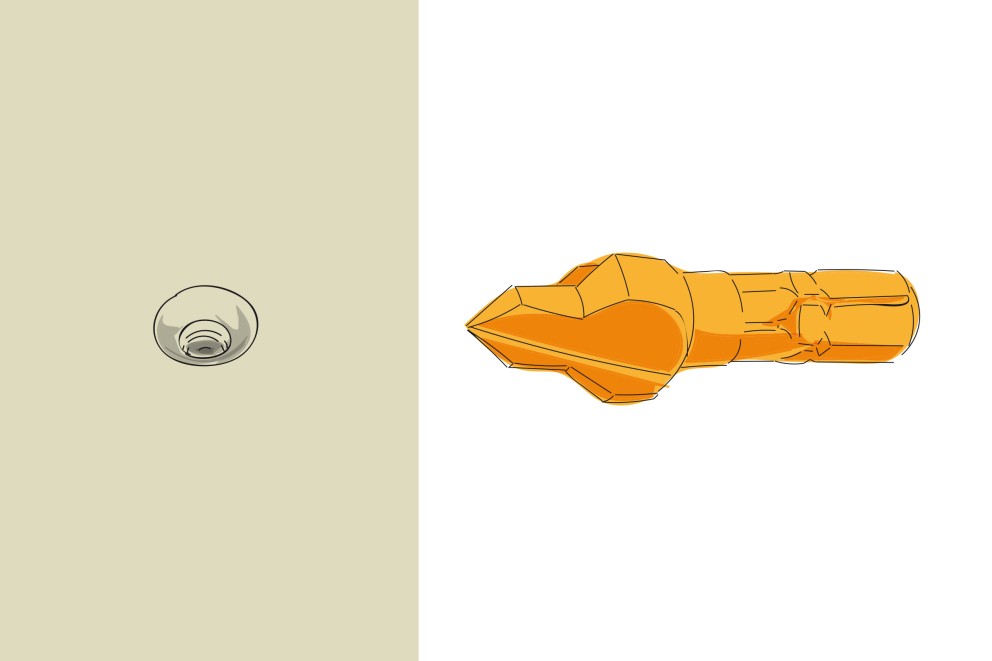

Tipp: Bohren
Für das Bohren empfehlt sich ein «Bohrsenker». Dieser sorgt für ein konisches Bohrloch, in dem die Schrauben später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über und Du vermeidest Risse im Holz!
Holz zuschneiden
2 x Kantholz 34x54x2500 mm Fichte gehobelt
Zuschnitt auf:
- 2 x 34x54x780 mm
- 2 x 34x54x850 mm
1 x Leimholzplatte 18x400x2500 mm Fichte
Zuschnitt auf:
- 1 x 18x400x2057 mm
Arbeitsschritte
Kisten streichen
01
Bitte die Hinweise zur Vorbehandlung des Holzes unter «Farbliche Gestaltung» beachten. Danach die Kisten innen und aussen je zwei Mal streichen: Kiste 1 mit der Farbe «indesit orange», Kiste 4 mit der Farbe «50.16.06 (blau)» und Kiste 5 mit der Farbe «caipirinha grün».
Kanten anschleifen
02
Die Kanten der Leimholzplatte anschleifen.

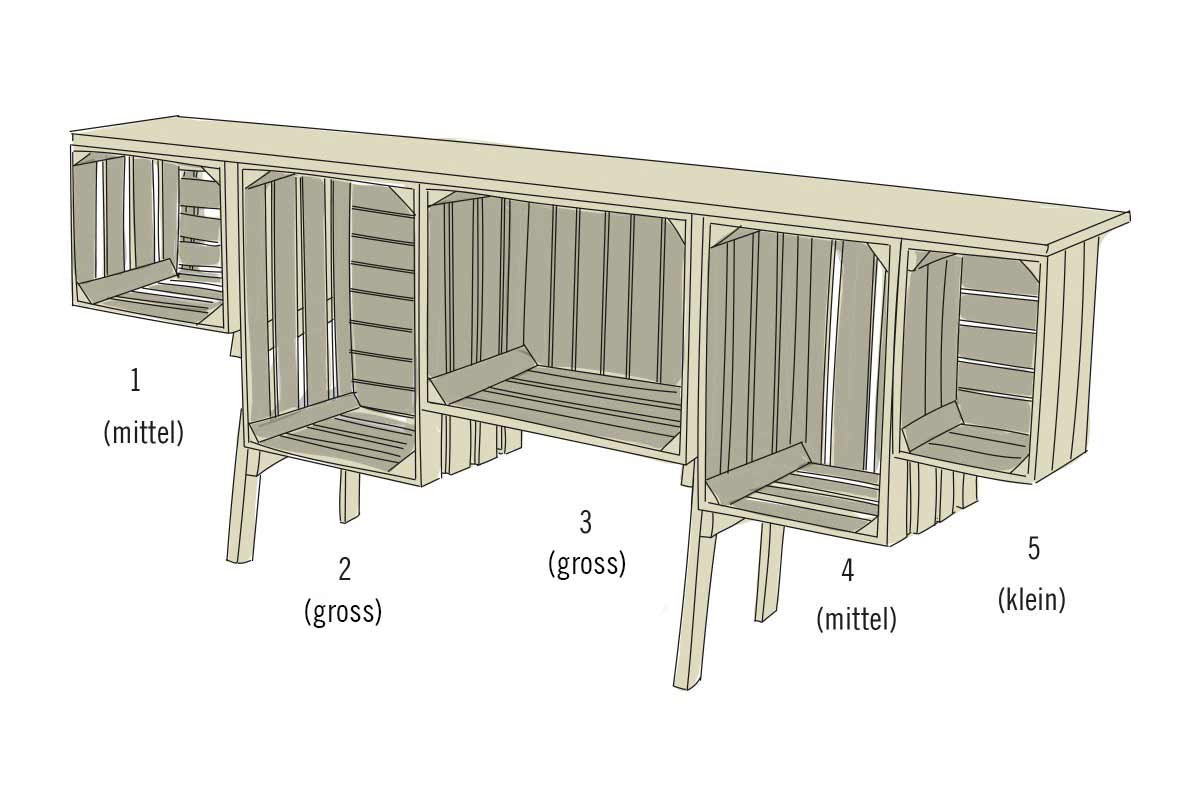

Kisten anordnen
03
Die Kisten in der entsprechenden Reihenfolge auf der Leimholzplatte anordnen.
Kisten vorbohren
04
In den platzierten Kisten je vier Bohrlöcher anzeichnen. Die Bohrlöcher mit dem «Bohrsenker» vorbohren. Darauf achten, dass die Leimholzplatte nicht mit angebohrt wird.
Kisten anschrauben
05
Nun die Kiste 1 mit den Schrauben (4,5x25 mm) an der Leimholzplatte fixieren.
Kanthölzer anlegen
06
Das hintere Kantholz (34x54x780 mm) neben die Kiste 1 bündig zu deren hinteren Rand stellen. Das vordere Kantholz direkt an das hintere ansetzen. Das vordere Kantholz kippen bis es auf die am vorderen Kistenrand angesetzte Wasserwaage trifft (siehe Bild 6.1).
Vorbohren und Kiste an Kanthölzer schrauben
07
Vier Bohrlöcher in der Kiste 1 anzeichnen und vorbohren. Danach die Kiste 1 mit den Kanthölzern (4,5x35 mm) verschrauben.
Sägemarkierung anzeichnen
08
Das Winkelmass am Ende des hinteren Kantholzes (34x54x780 mm) ansetzen und am vorderen Kantholz (34x54x850 mm) einen waagrechten Strich als Sägemarkierung anzeichnen.
Kantholz sägen
09
Das Kantholz entlang der Markierung sägen.
Kantholz abschleifen
10
Das vordere Kantholz abschleifen.
Vorbohren, verschrauben, sägen, schleifen
11
Nun die Kiste 2 mit der Leimholzplatte verschrauben (4,5x25 mm) und mit vier Schrauben (4,5x35 mm) an den Kanthölzern fixieren (siehe Schritt 4 – 7). Nun die Kiste 3 mit der Leimholzplatte verschrauben (4,5x25 mm) und an der Kiste 2 mit vier Schrauben (4,5x20 mm) fixieren (siehe Schritt 12). Danach die Kanthölzer an der Kiste 3 anlegen (siehe Schritt 5 – 7) und mit vier Schrauben (4,5x35 mm) an der Kiste fixieren. Danach die Kanthölzer sägen und schleifen (siehe Schritt 8 – 10). Dann Kiste 4 an die Leimholzplatte schrauben (4,5x25 mm) und mit vier Schrauben (4,5x35 mm) an den Kanthölzern fixieren. Nun Kiste 5 mit der Leimholzplatte verschrauben (4,5x25 mm). Danach die Kisten 4 und 5 miteinander fixieren (4,5x20 mm, siehe Schritt 12).
Kisten aneinanderschrauben
12
Abschliessend die Kisten aneinanderschrauben.
Leisten kürzen, vorbohren und anbringen
13
Die beiden Vorder- sowie Hinterbeine verbinden, um mehr Stabilität zu erreichen: Die beiden Rechteckleisten (20x40x900 mm) in vier Teile sägen. Diese an die beiden Vorderbeine bzw. Hinterbeine halten (unter den jeweiligen Kisten und bündig zum hinteren Bein, siehe Bild 13.1) und auf den Leisten je eine Sägemarkierung aufzeichnen (entsprechend der Schräge der Vorderbeine). Die Leisten entlang der Markierungen sägen. Danach mit dem «Vorbohrer mit Senker» vorbohren und mit je zwei Schrauben (4,5x35 mm) an den Beinen fixieren.
Sicherheitshinweise
- Alle Möbelstücke dürfen nicht zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungsgefahren (z.B. Spriessen) vorzubeugen.
- Wird das Möbelstück für das Kinderzimmer gebaut, für Kinderspielzeug geeignete Lacke verwenden.
- Die Obstkisten sind nur für die Aufbewahrung leichter Gegenstände geeignet. Um einer Holzspaltung vorzubeugen, die Bohrlöcher mit einem Bohrsenker vorbohren.
- Möbel an geeigneter Stelle mit einer zum jeweiligen Wandtyp passenden Befestigung sicher an der Wand anbringen, um ein Umkippen zu verhindern. Bei Unsicherheit unbedingt beim Fachhandel nach geeignetem Befestigungsmaterial erkundigen.
