Sideboard selber bauen
Hier finden Deine Bücher und Magazine ein Zuhause. Das Sideboard Wladmir von BUILDIFY kannst Du Dir einfach selbst zusammen bauen, um alles Nützliche und Schöne zu verstauen. Ob im Wohnzimmer oder im Esszimmer, dieses Sideboard bringt Ordnung in Dein Zuhause.
MöbelbauZum Sortiment
Das brauchst Du
Material
Werkzeuge
Akkuschrauber
Wolfcraft Vorbohrer Ø 4,5-11 mm mit Senk ...
Bosch Gewebeschleifblatt 230 x 280 mm K1 ...
von
Vorbereitung
Zuschnittliste Sperrholz Seekiefer (18 mm)
- Traversen: 2 Stücke à 100x1300 mm
- Unterbodenplatte: 1 Stück à 200x1300 mm
- Zwischenwände: 3 Stücke à 384x432 mm
- Deckelplatte: 1 Stück à 358x1950 mm
Zuschnittliste Multiplexplatte Birke weiss (18 mm)
- Füsse: 2 Stücke à 140x384 mm
- Boden und Deckel aussen: 2 Stücke à 420x2100 mm
- Fronten: 4 Stücke à 420x450 mm
- Zwischenboden: 1 Stück à 384x900 mm
Rechteckleiste Kiefer roh:
- 2 Stück à 13,5x60x1950 mm

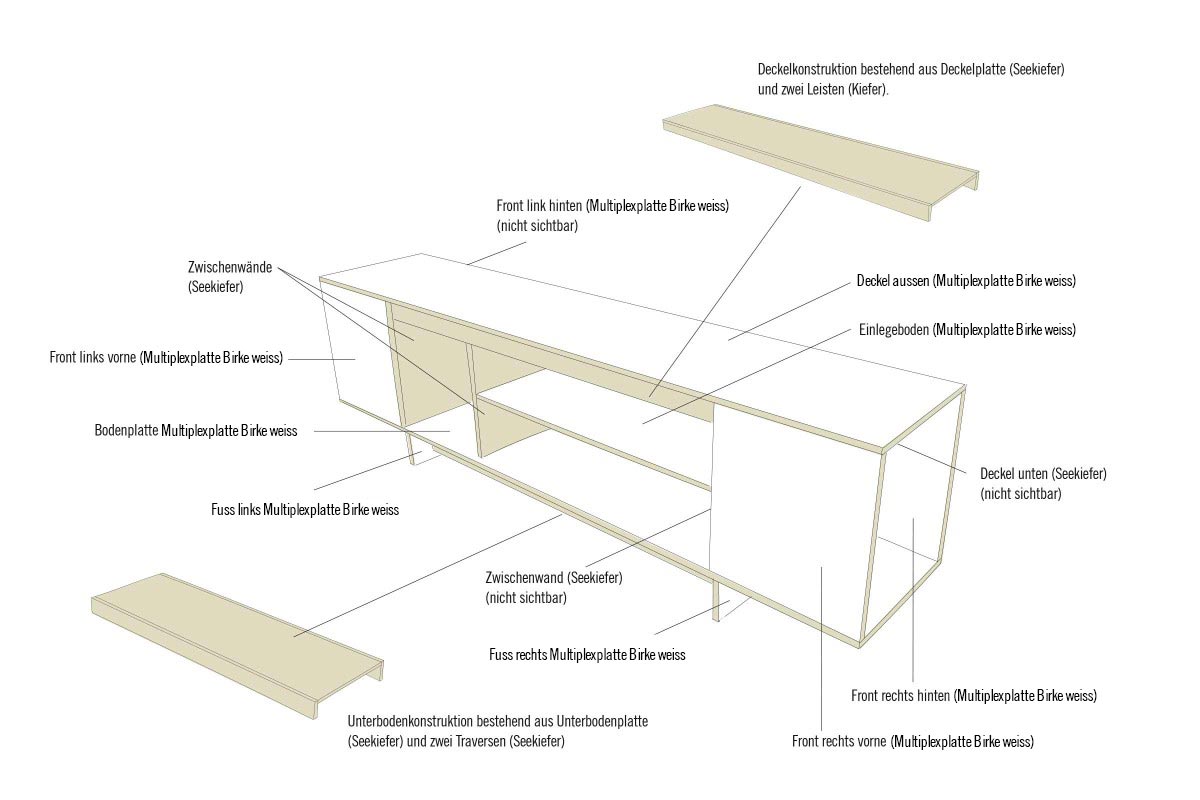

Hinweis zum Aufbau
Von aussen sind auf dem Sideboard keine Bohrlöcher/Verschraubungen zu sehen. Im Inneren des Sideboards verbergen sich daher eine «Unterbodenkonstruktion» und eine «Deckelkonstruktion» mit denen die weissen Multiplexplatten von unten bzw. von innen verschraubt werden.
Arbeitsschritte

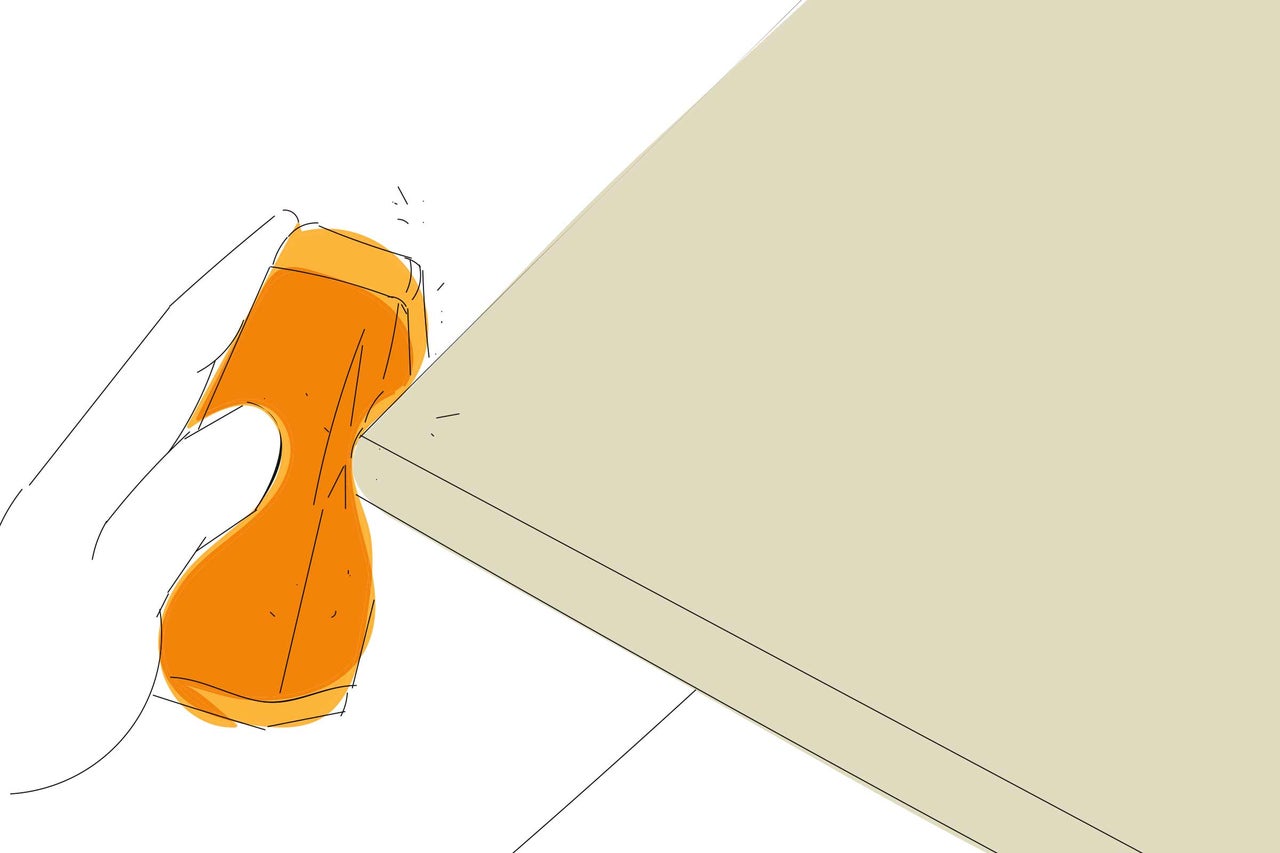

Sägekanten schleifen
01
Schleifpapier um den Handschleifklotz wickeln und die Sägekanten schleifen, bis alle rauen Stellen glatt sind.

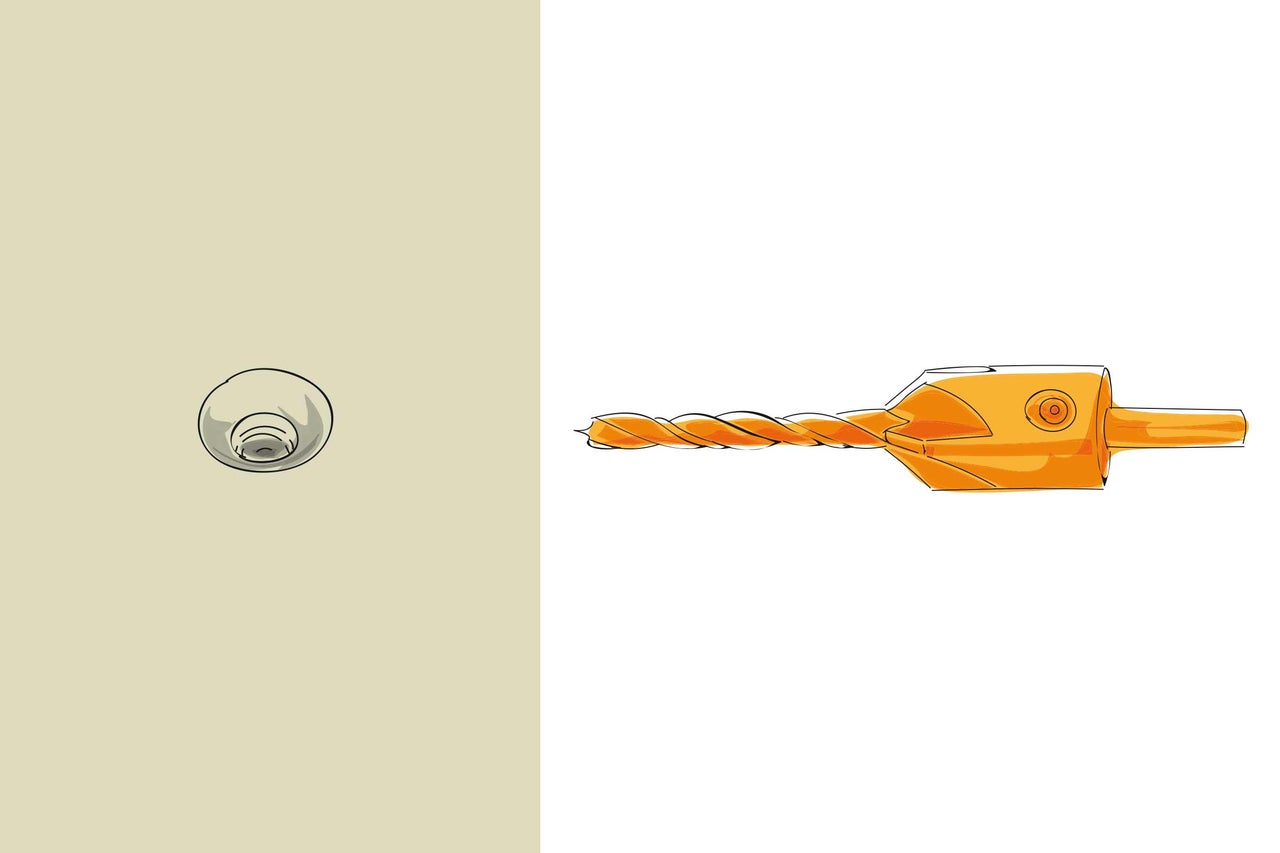

Tipp: Bohren
Für das Bohren empfiehlt sich ein «Vorbohrer mit Senker». Damit entsteht am oberen Ende des Bohrlochs ein Konus, der Platz für den Schraubenkopf bietet. Der Schraubenkopf steht dadurch nicht über und Du vermeidest Risse im Holz!

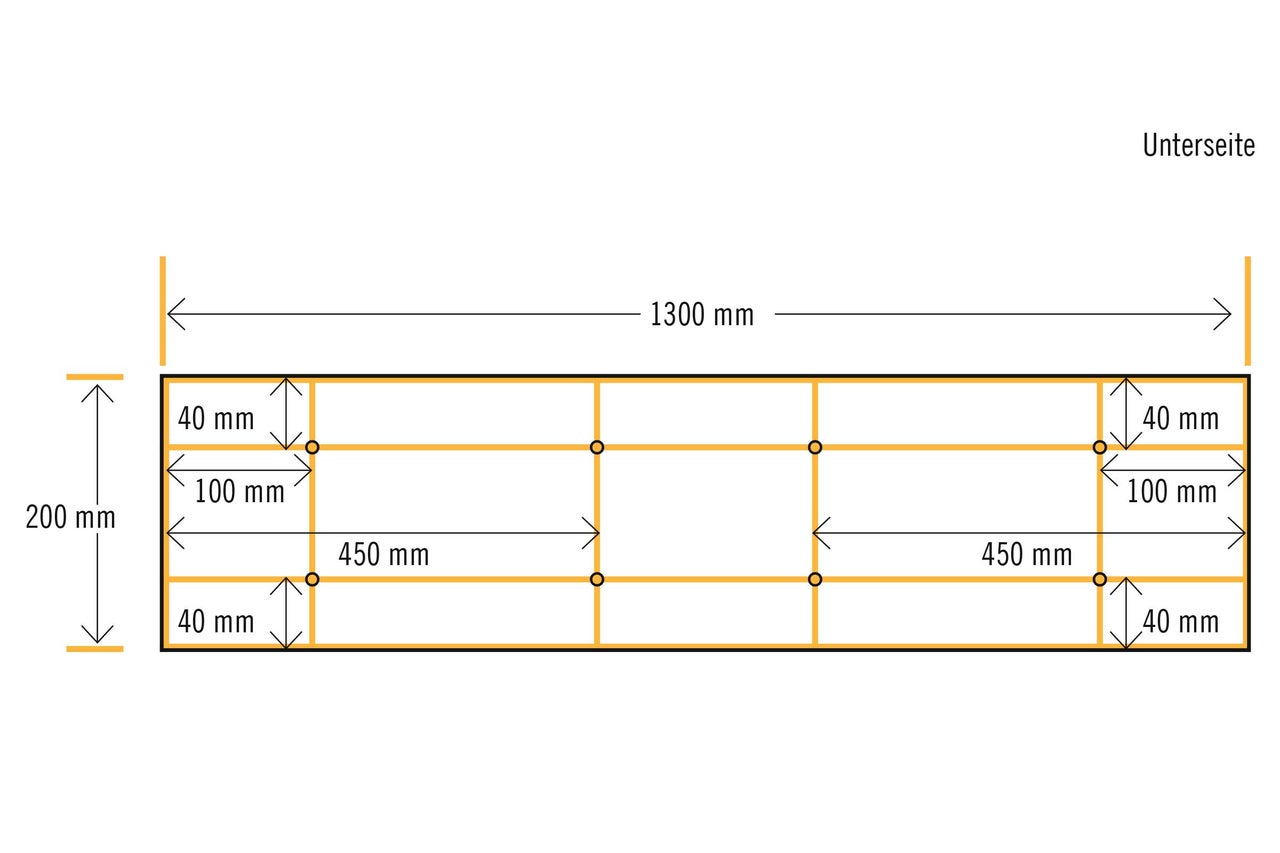

Unterbodenplatte (Seekiefer) bohren und senken
02
Die Unterbodenplatte entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Unterbodenplatte später mit der Bodenplatte.
Unterseite

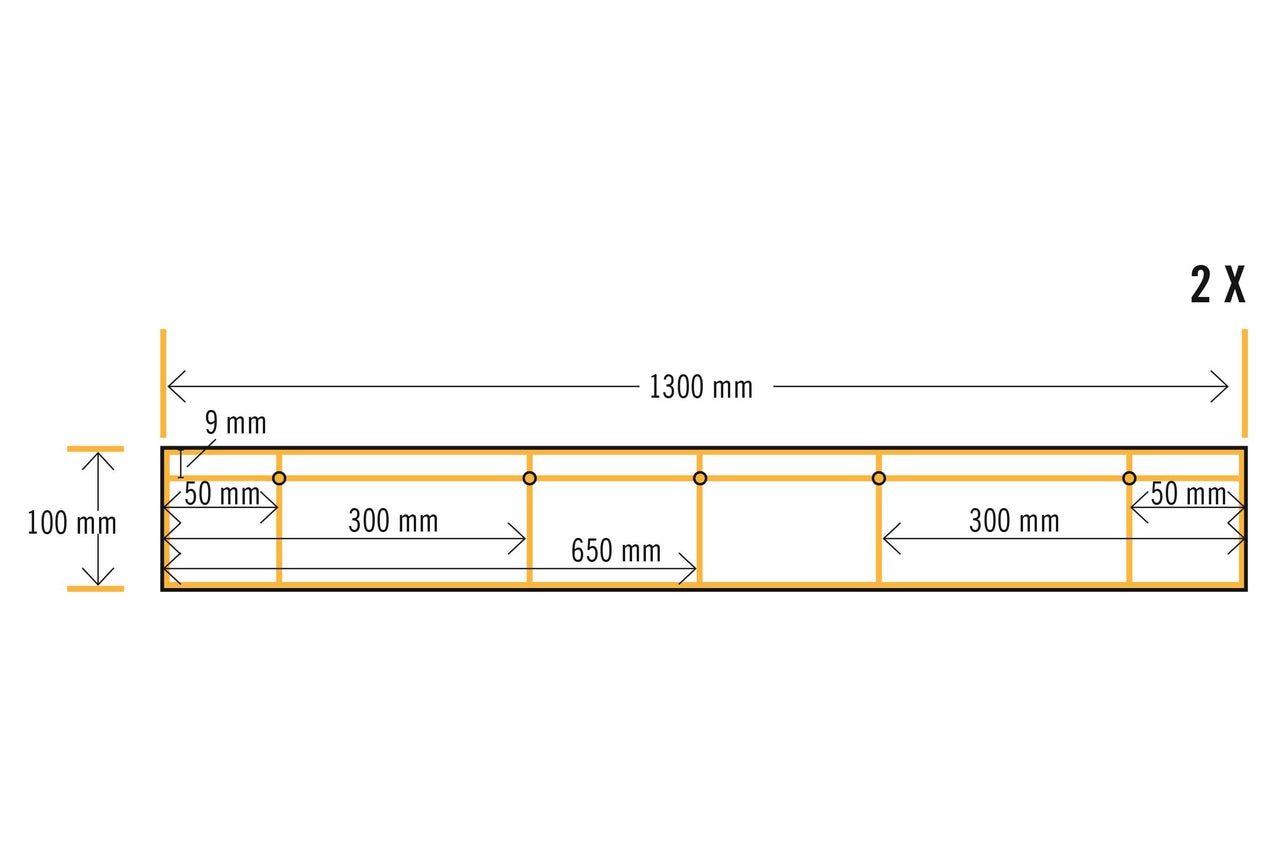

Traversen (Seekiefer) bohren und senken
03
Die Traversen entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Traversen später mit der Unterbodenplatte. Die beiden Traversen können übereinandergelegt und in einem Arbeitsgang gebohrt werden – das erspart ein zweites Anzeichnen. Die Bohrungen der unten liegenden Traverse anschliessend separat senken.

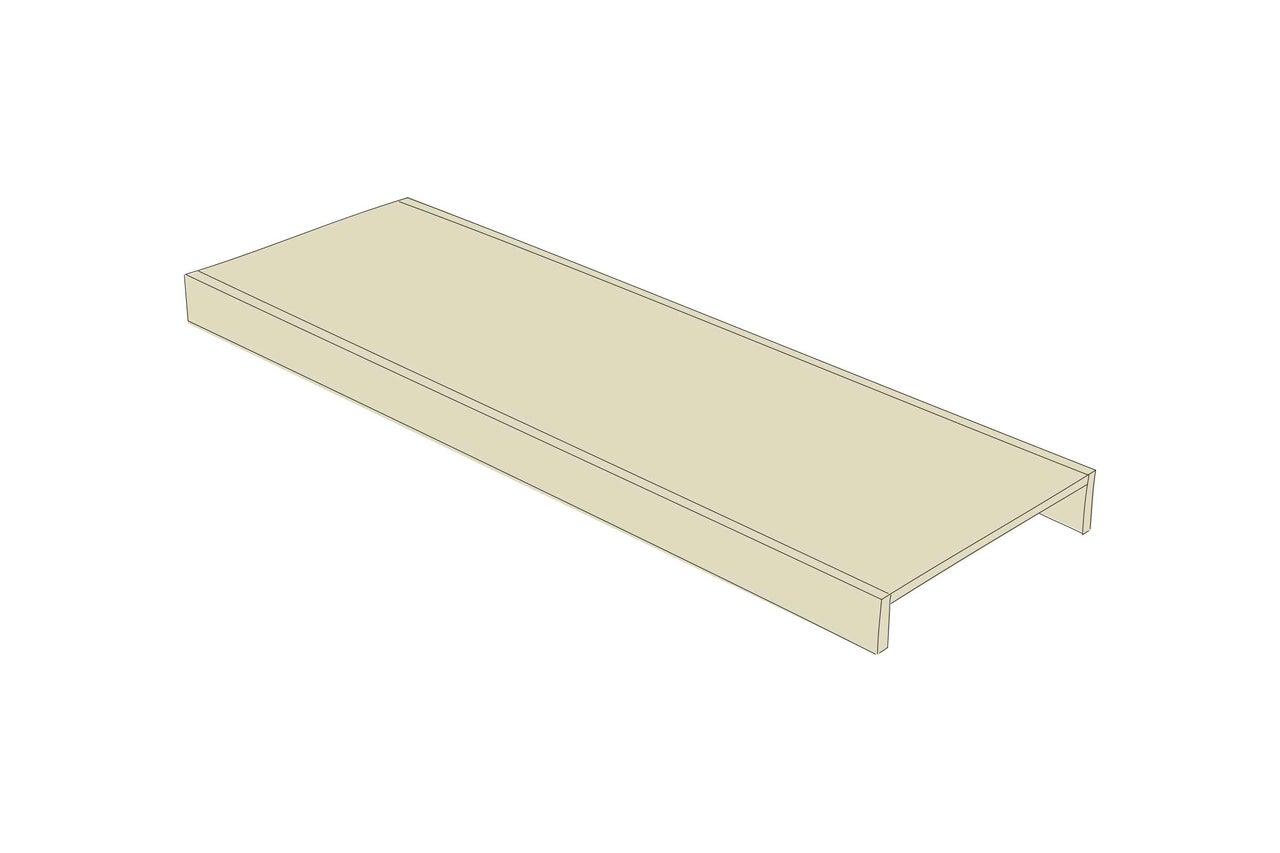

Unterbodenplatte mit Traversen verschrauben
04
Die Unterbodenplatte mit den Traversen mit je fünf Schrauben (4,0x35 mm) verschrauben.

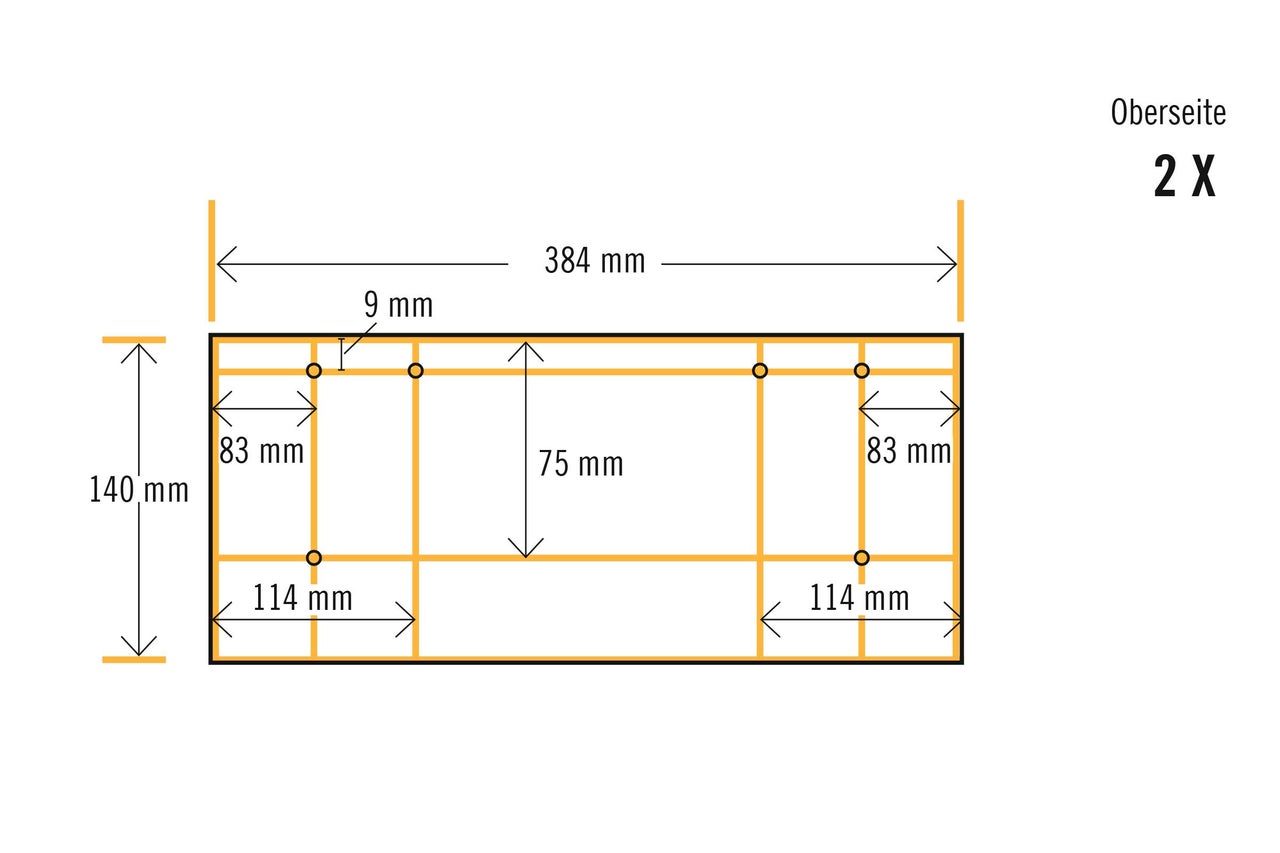

2 Füsse bohren und senken
05
Die Füsse entsprechend der Skizze von oben mit dem Vorbohrer mit Senker bohren und senken. Die beiden Füsse können übereinandergelegt und in einem Arbeitsgang gebohrt werden – das erspart ein zweites Anzeichnen. Die Bohrungen des unten liegenden Fusses anschliessend separat von oben senken.
Oberseite

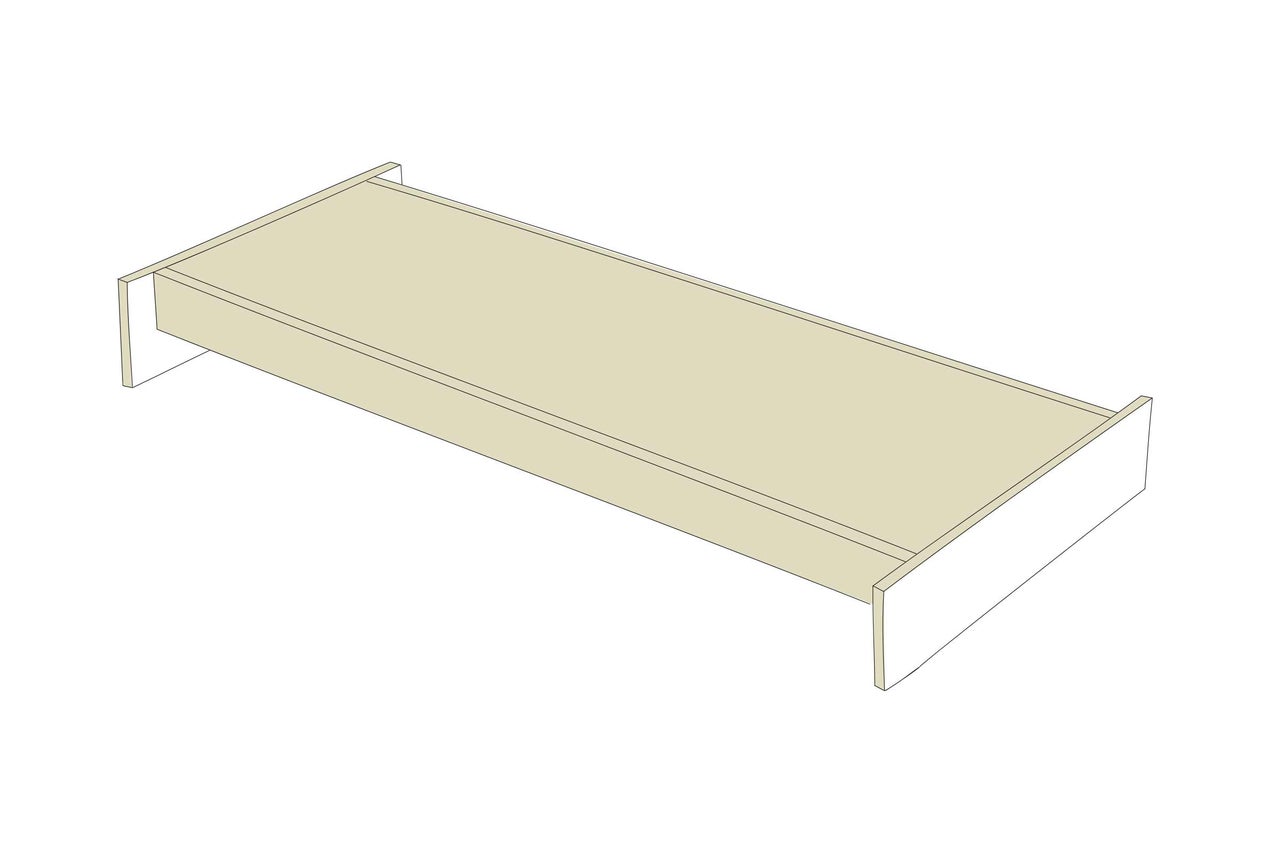

Unterbodenkonstruktion montieren
06
Die Füsse mit je sechs Schrauben (4,0x35 mm) mit der Unterbodenkonstruktion verschrauben.

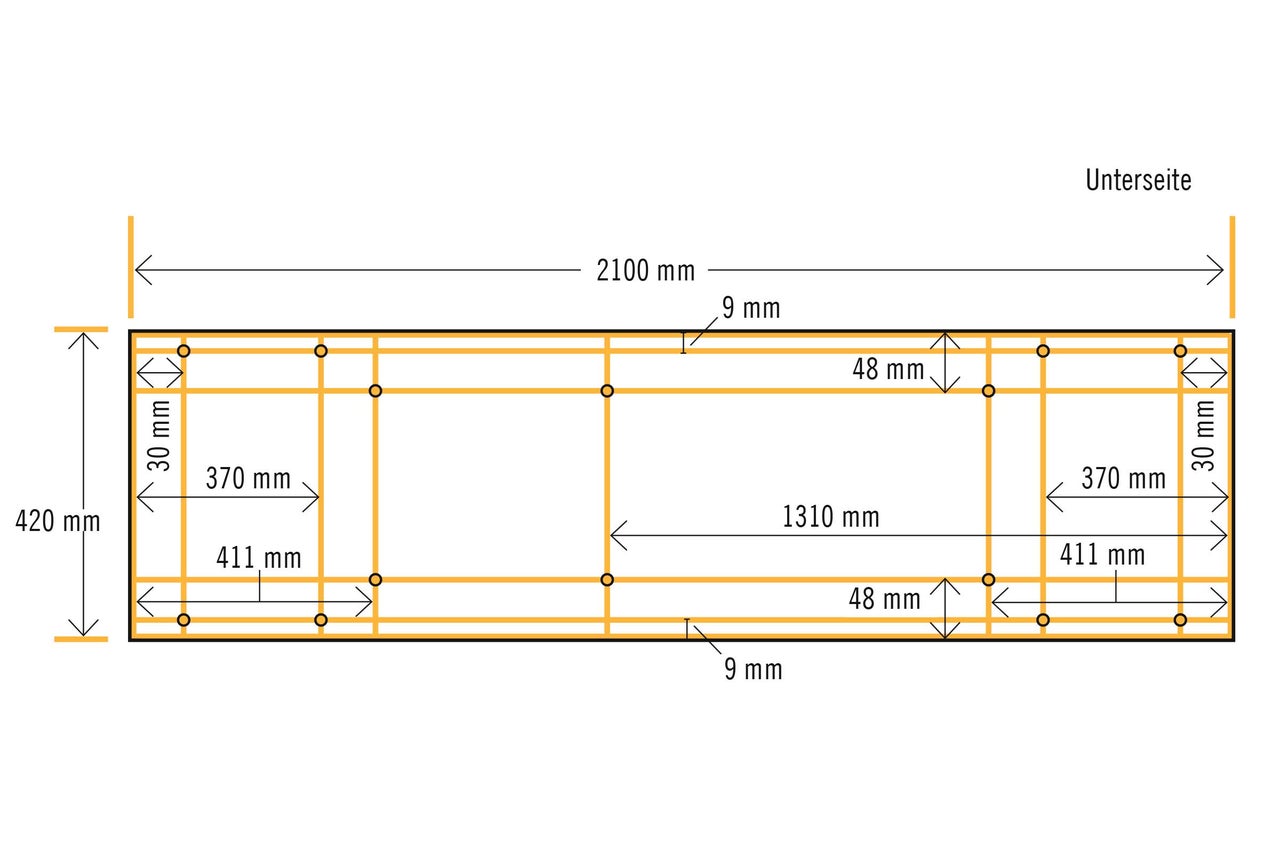

Bodenplatte bohren und senken
07
Die Bodenplatte entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Bodenplatte später mit den Zwischenwänden und Fronten.

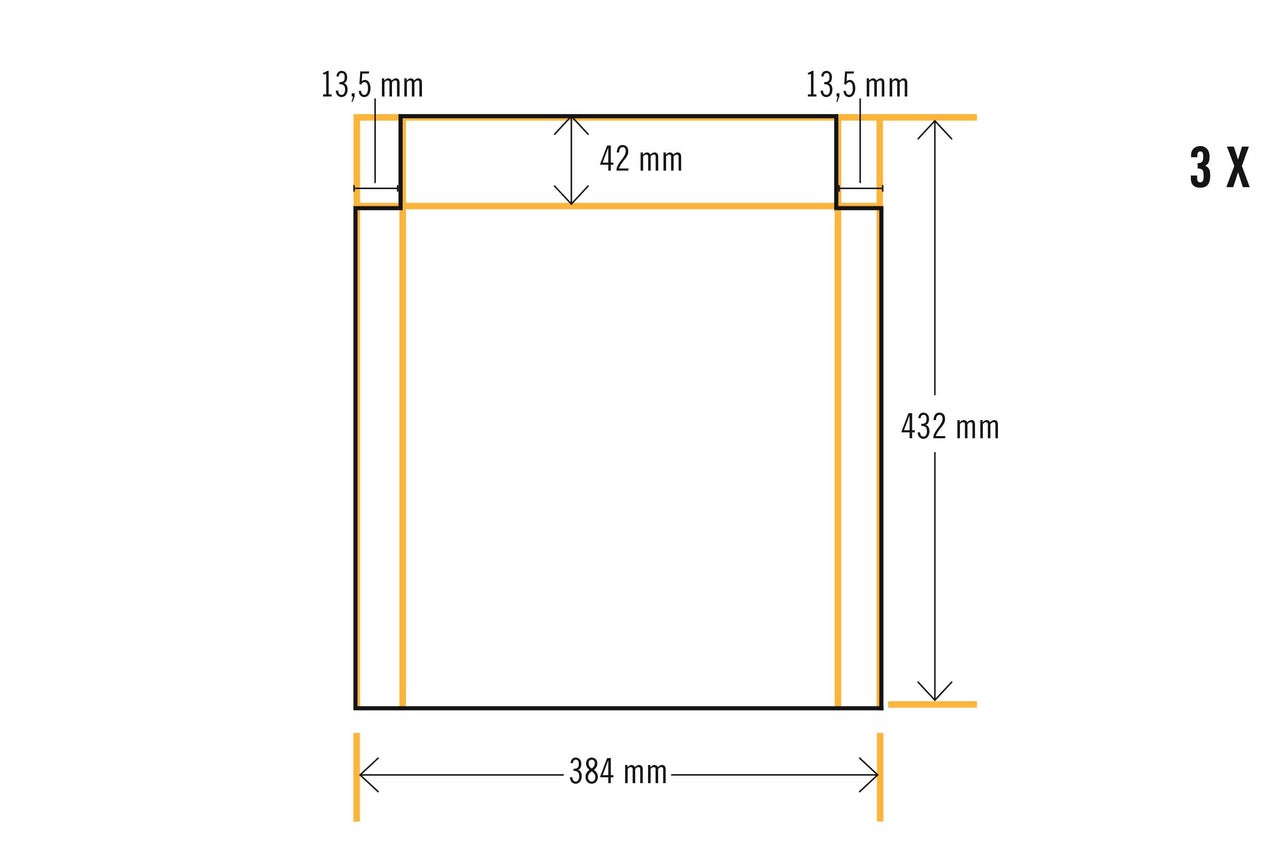

3 Zwischenwände (Seekiefer) sägen
08
Die Zwischenwände entsprechend der Skizze mit der Stichsäge zuschneiden. Dort werden später die Leisten der Deckelkonstruktion eingesetzt.

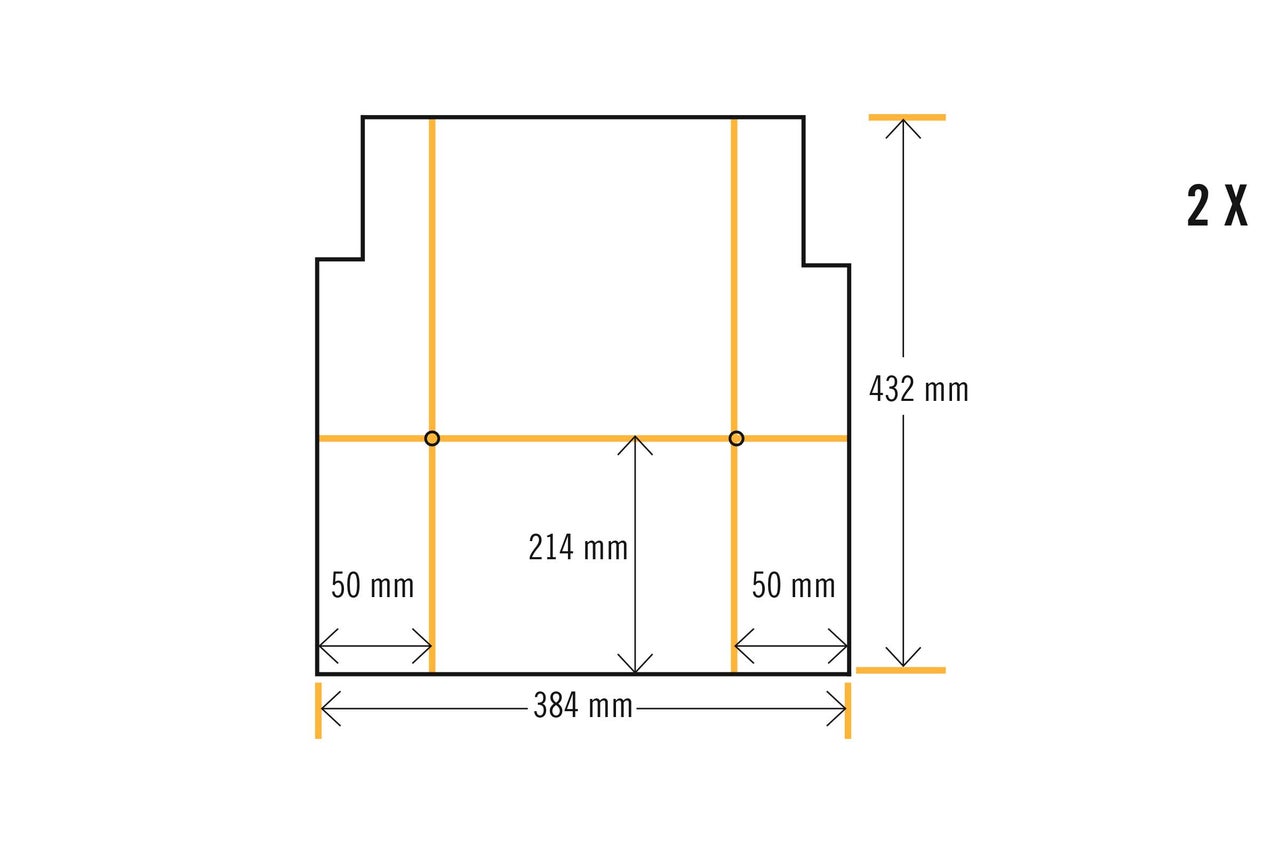

2 Zwischenwände bohren und senken
09
Zwei der drei Zwischenwände entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Die beiden Zwischenwände können übereinandergelegt und in einem Arbeitsgang gebohrt werden. Die Bohrungen der unten liegenden Zwischenwand anschliessend separat senken. Durch diese Bohrlöcher verschraubst Du später diese beiden Zwischenwände mit dem Zwischenboden.

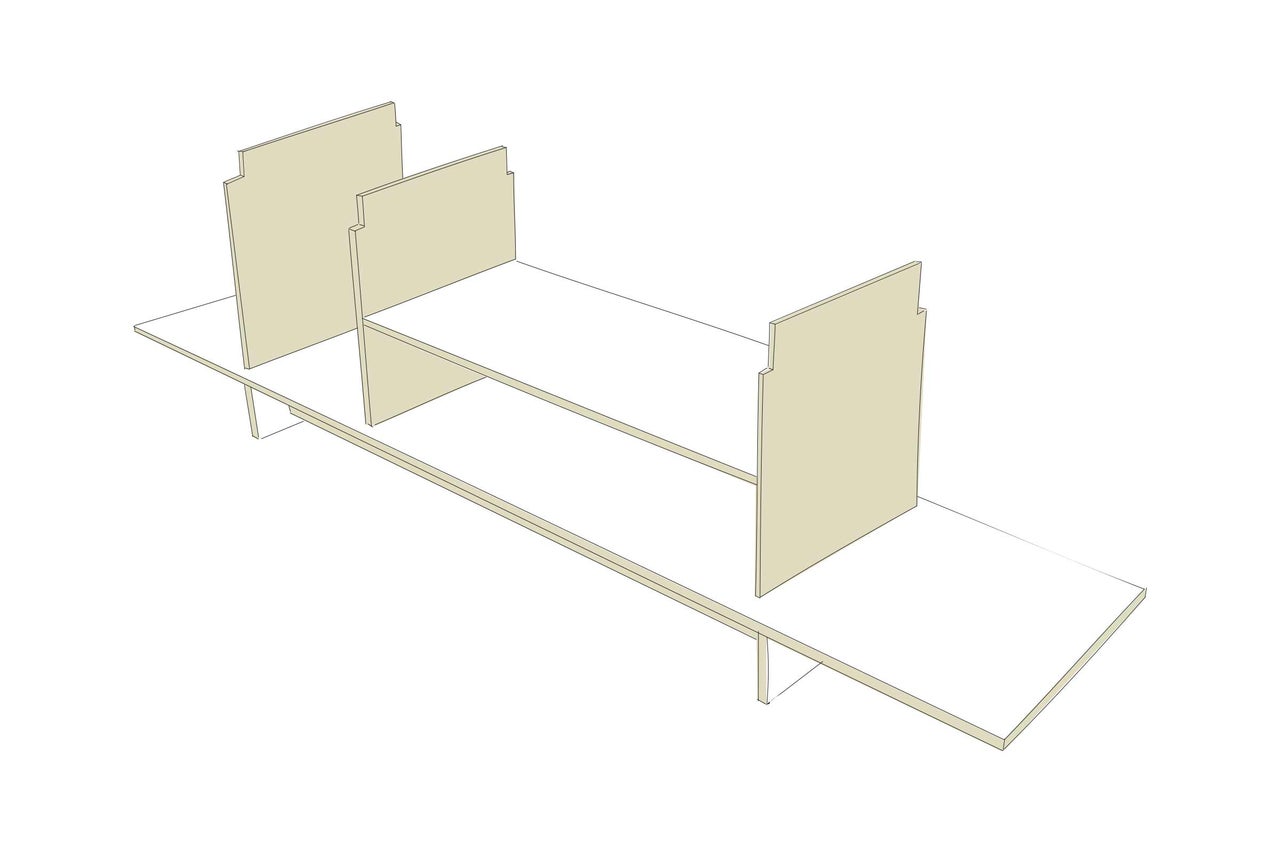

Platten und Zwischenwände verschrauben
10
Die Zwischenwände mit je 2 Schrauben (4,0x35 mm) von unten an die Bodenplatte verschrauben, durch die inneren Bohrungen aus Massskizze Bild 7. Danach den Zwischenboden mit je zwei Schrauben (4,0x35 mm) zwischen den beiden Zwischenwänden verschrauben.
Unterbodenkonstruktion montieren
11
Die Unterbodenkonstruktion mit acht Schrauben (5,0x30 mm) von unten mit der Bodenplatte verschrauben, durch die Bohrungen aus Massskizze Bild 2.

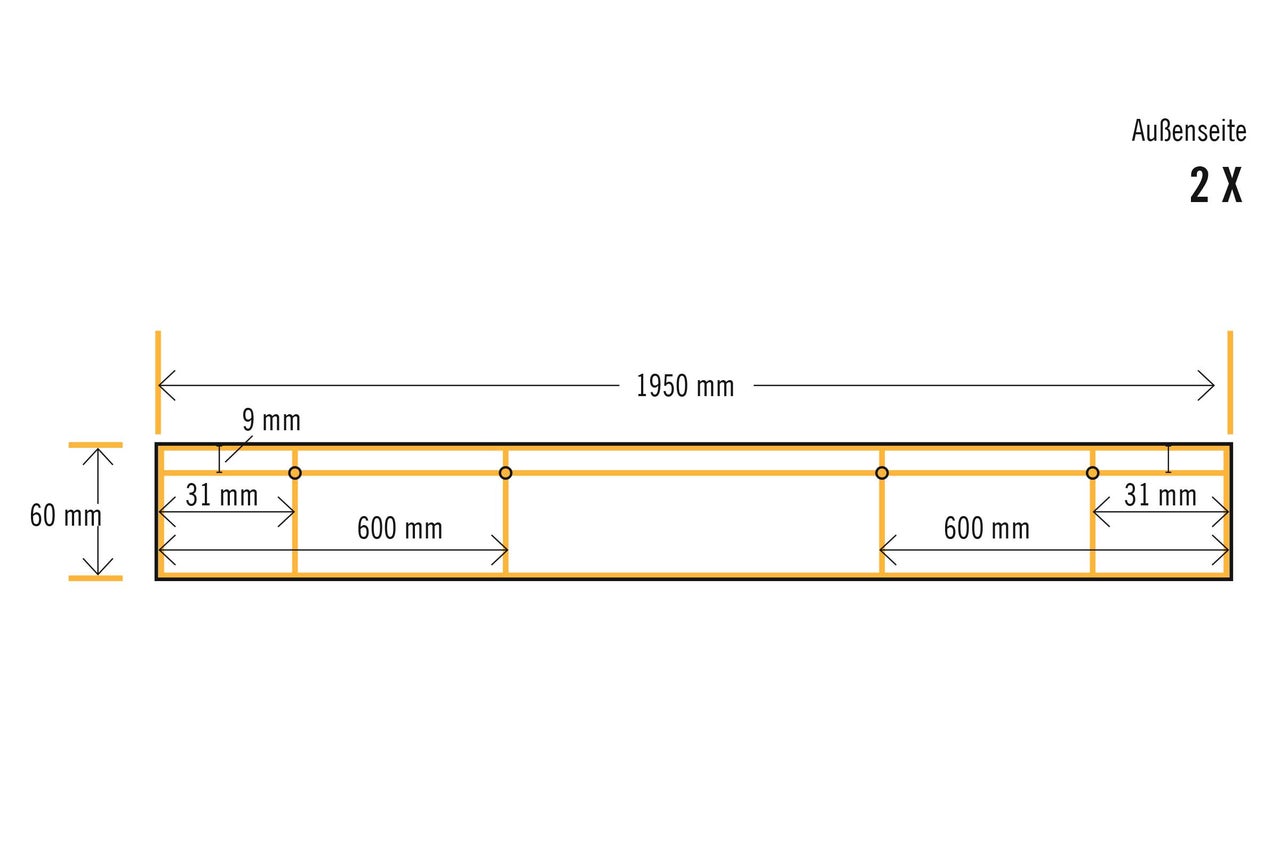

2 Leisten (Kiefer) zuschneiden, bohren und senken
12
Die beiden Leisten der Deckelkonstruktion entsprechend der Skizze zuschneiden und mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die beiden Leisten später mit dem unteren Deckel (Seekiefer).
Aussenseite

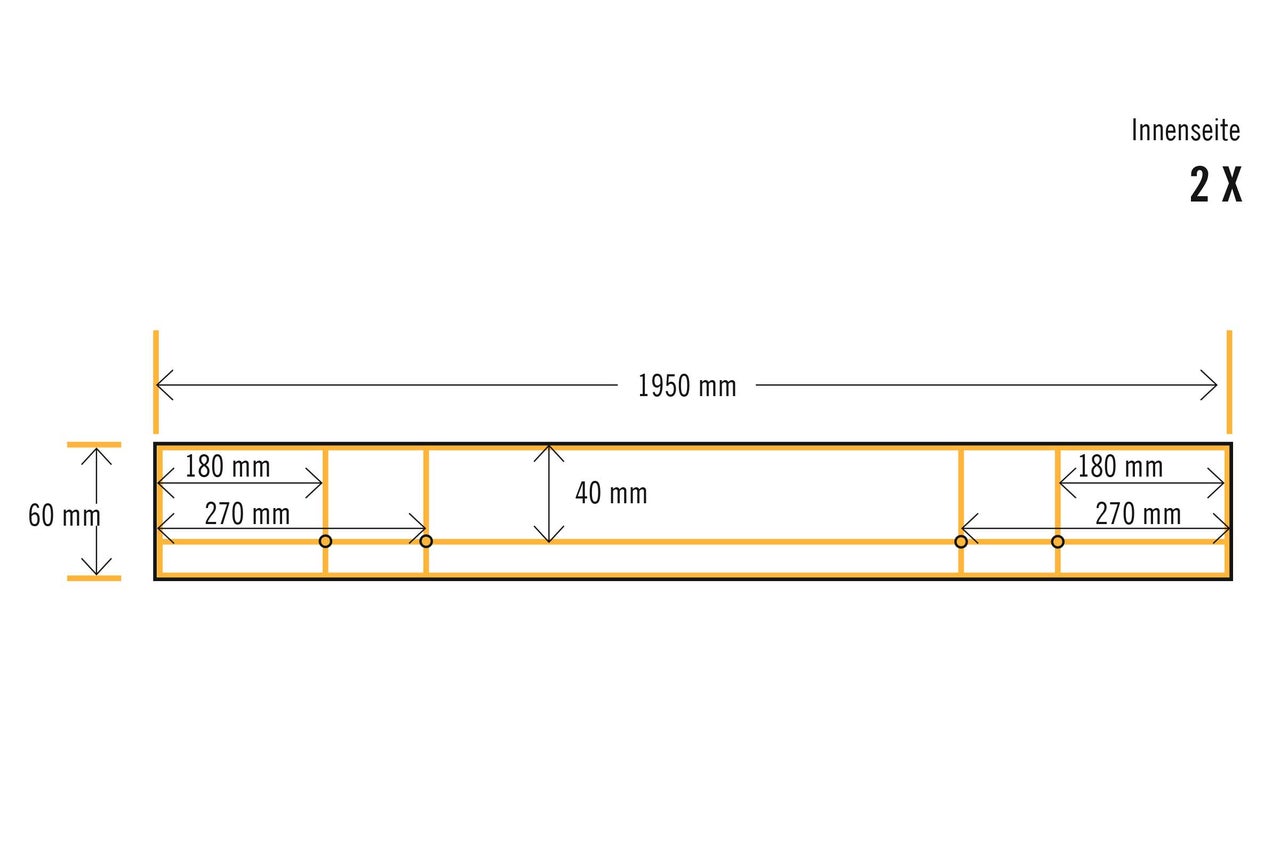

2 Leisten (Kiefer) zuschneiden, bohren und senken
13
Die Leisten entsprechend der Skizze von der anderen Seite (jetzt Innenseite) mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die beiden Leisten später von innen mit den Fronten (Multiplex Birke).
Innenseite

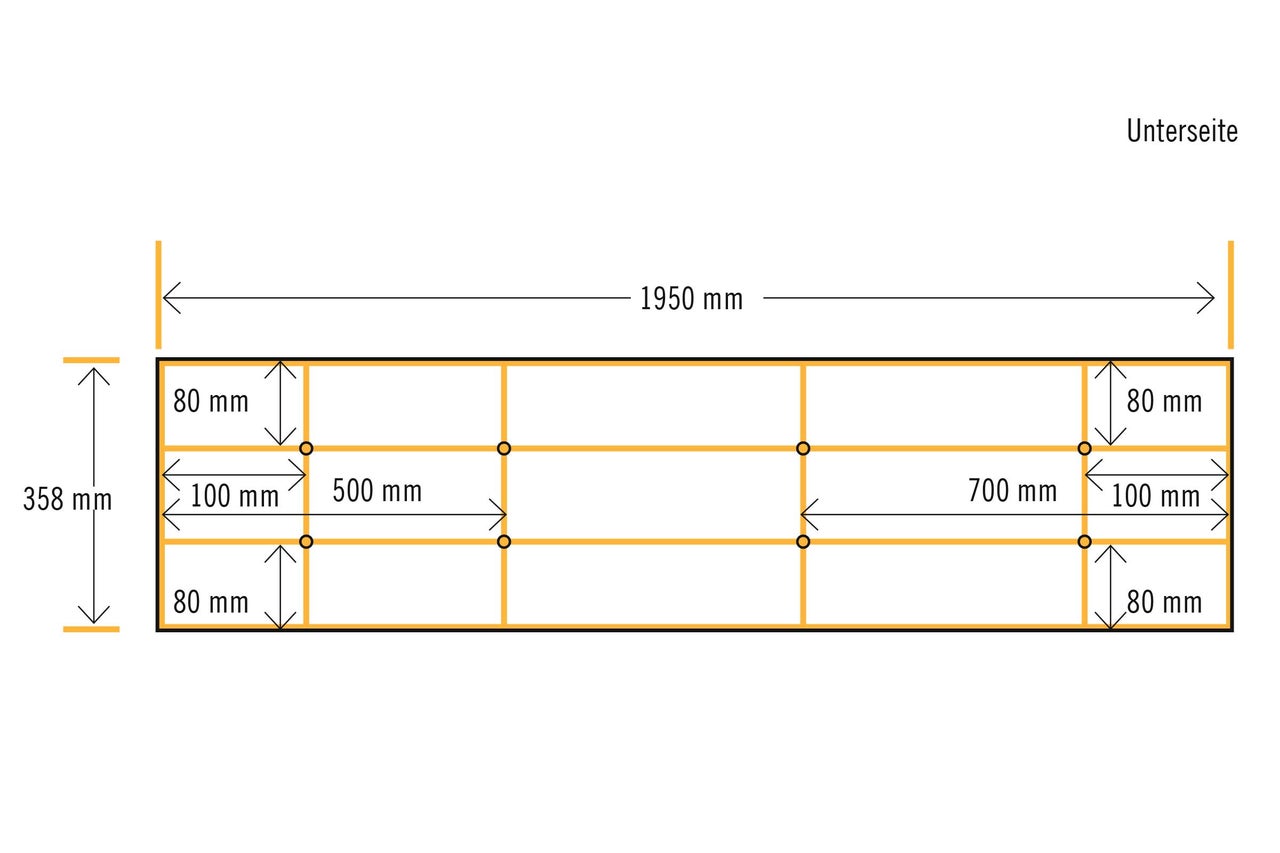

Deckelplatte (Unterseite) bohren und senken
14
Die Deckelplatte entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Deckelplatte mit dem Deckel.

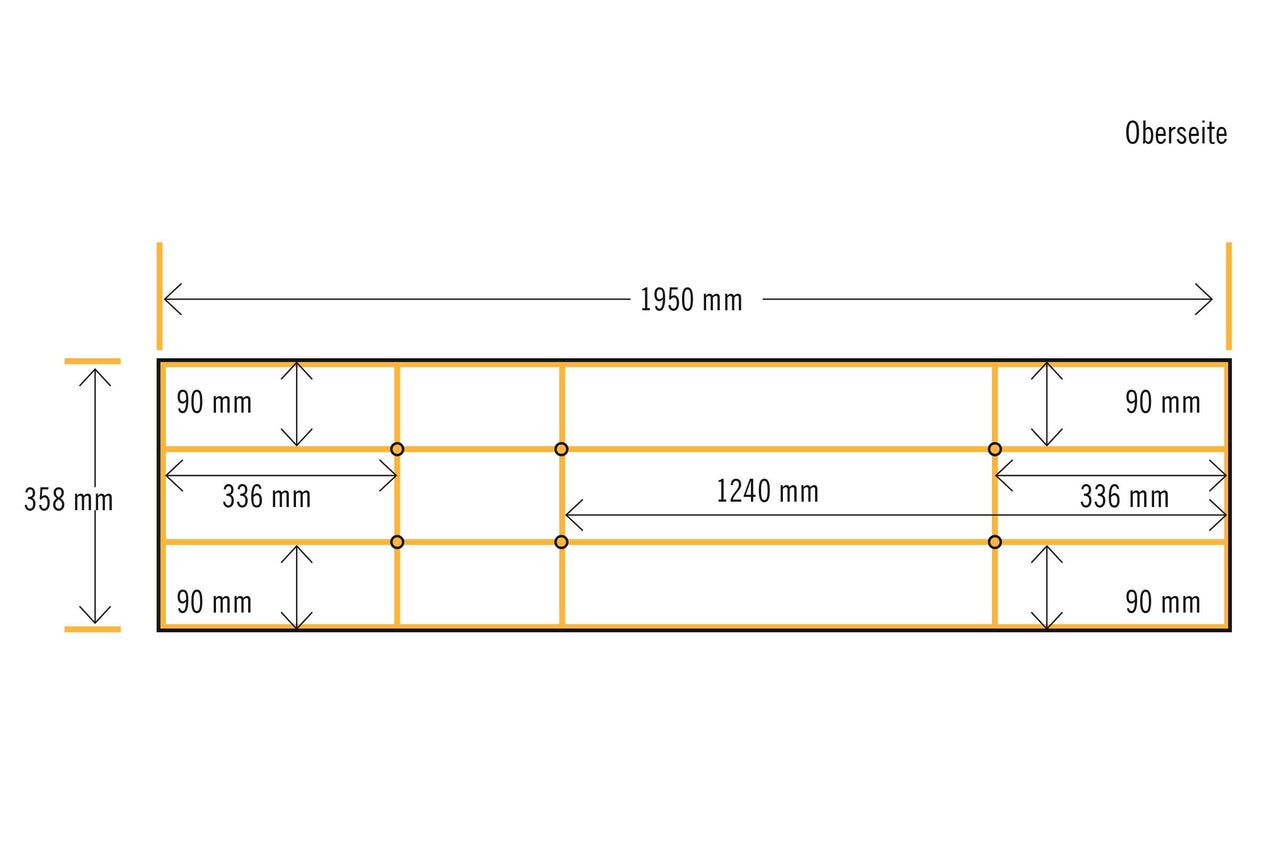

Deckelplatte (Oberseite) bohren und senken
15
Die Deckelplatte entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Deckelplatte mit den Zwischenwänden.
Deckelkonstruktion montieren
16
Die Leisten oben bündig mit je vier Schrauben (4,0x35 mm) mit der Deckelplatte verschrauben, durch die Bohrungen der Massskizze Bild 12.

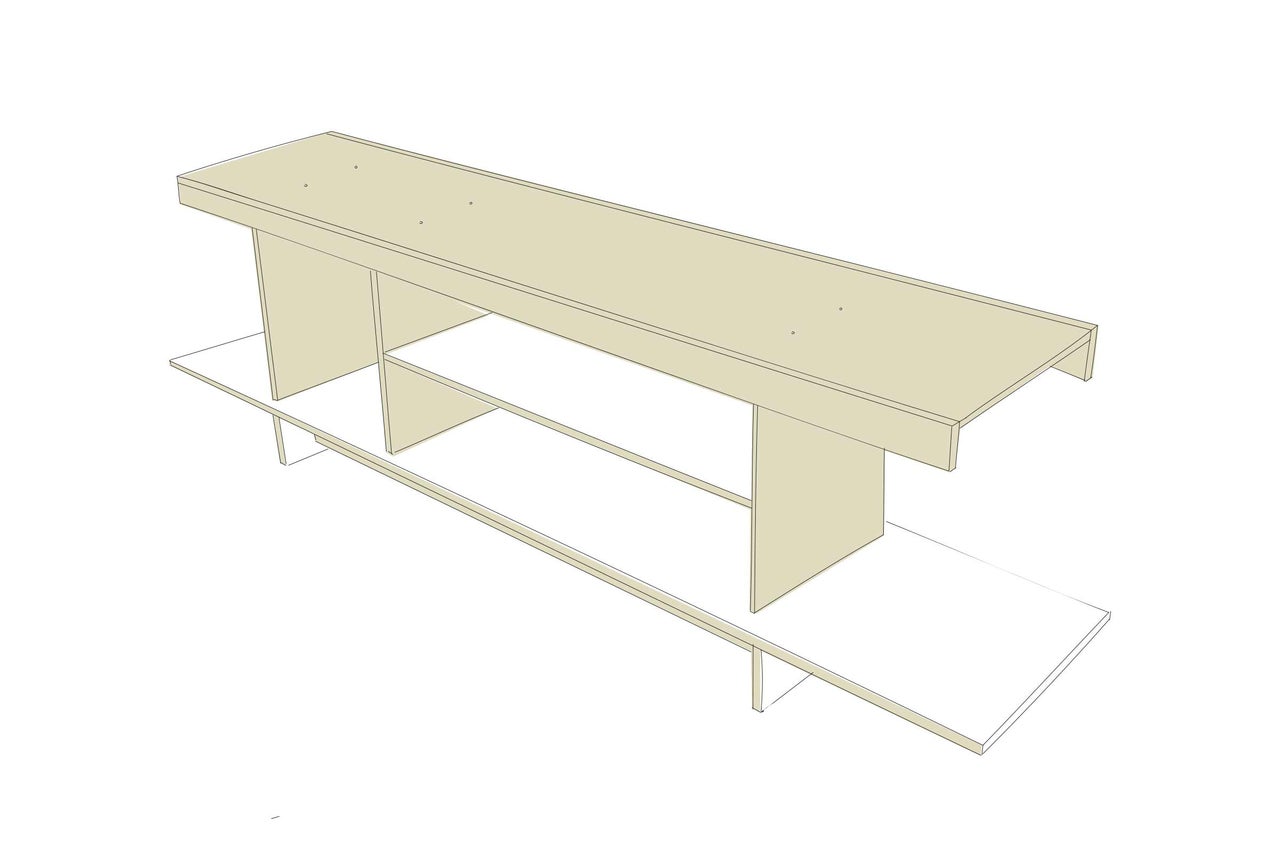

Deckelkonstruktion mit Zwischenwänden verschrauben
17
Die Deckelkonstruktion mit je zwei Schrauben (4,0x35 mm) von oben mit den Zwischenwänden verschrauben, durch die Bohrungen der Massskizze Bild 15.

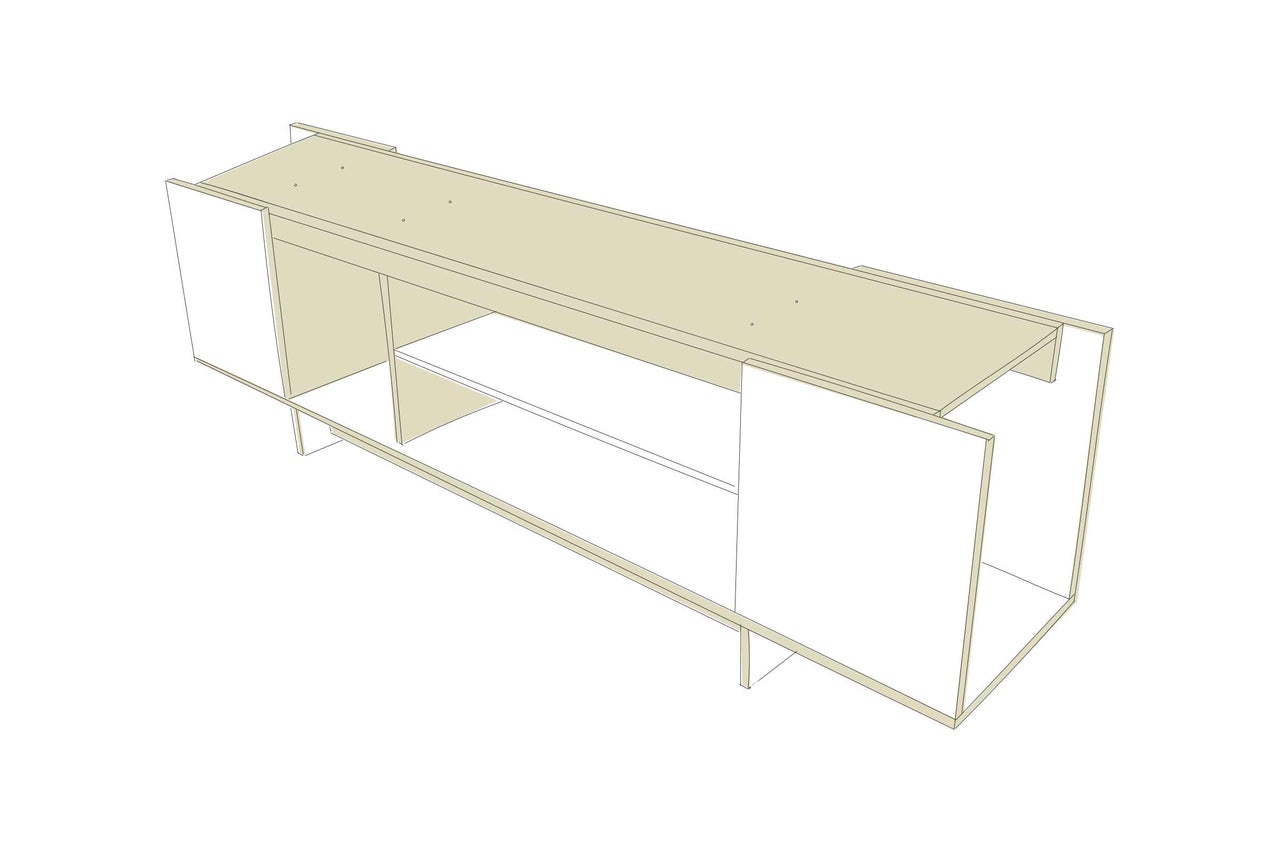

Fronten mit Leisten verschrauben
18
Die vier Fronten von unten mit je zwei Schrauben (4,0x35 mm) mit der Bodenplatte verschrauben, durch die äusseren Bohrungen der Massskizze Bild 7.
Fronten mit Leisten verschrauben
19
Die vier Fronten von innen mit je zwei Schrauben (4,0x35 mm) mit den beiden Leisten verschrauben, durch die Bohrungen der Massskizze Bild 13.

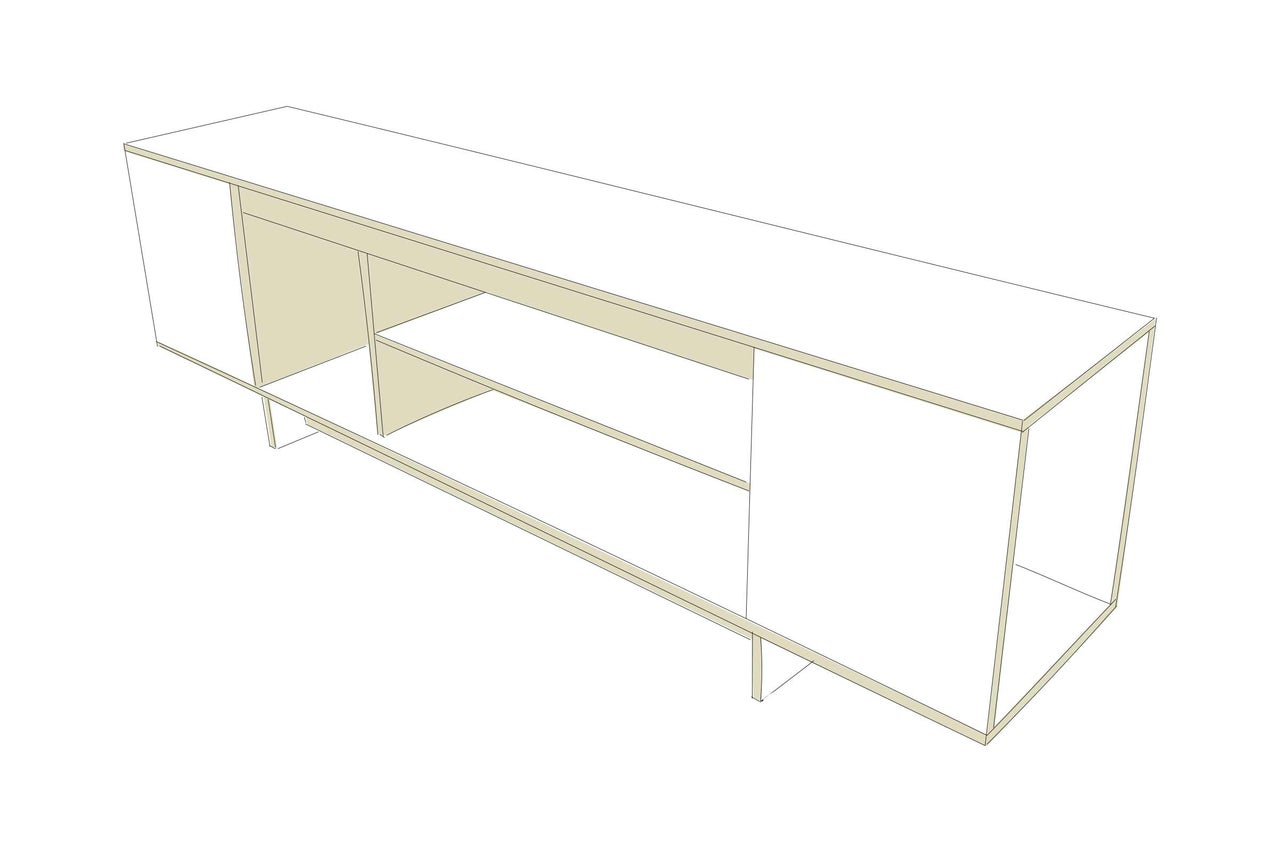

Deckel mit Deckelplatte verschrauben
20
Den Deckel mit acht Schrauben (5,0x30 mm) von unten mit der Deckelplatte verschrauben, durch die Bohrungen der Massskizze Bild 14.
Sicherheitshinweise
Die Anleitungen wurden mit grösstmöglicher Sorgfalt erstellt, können aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen!
- Keines der Möbelstücke darf zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z.B. Splitter) vorzubeugen.
- Alle Kanten sind optimalerweise mit einer Oberfräse (Fräser mit Mindestradius 3 mm) zu bearbeiten. Sollte keine Oberfräse vorhanden sein, muss die Kante von Hand auf einen Mindestradius von 2 mm geschliffen werden.
