Markiere die Terrassenfläche mit einer gespannten Maurerschnur oder einem Markierungsspray. In Länge und Breite je 20 cm hinzurechnen. Ein Maurerwinkel hilft beim rechten Winkel.
Anleitung
Terrassenplatten verlegen
Mach Deine Terrasse sommertauglich und leg mal eine neue Platte auf! Wir zeigen Dir, wie Du Deine Terrasse mit neuen Platten aufmöbelst. Terrassenplatten verlegen - Schritt für Schritt mit der HORNBACH Meisterschmiede.
Terrassen- & GartenplattenZum Sortiment
Das brauchst Du
Material
Terrassen- & Gartenplatten
Beton, Mörtel & Zement
Tiefbordsteine
Pflasterfugenmörtel, Big-Bags & Plattenl ...
Dübel
FLAIRSTONE Universalvlies 25 x 1 m Stärk ...
Schrauben
von
Werkzeuge
Akkuschrauber
Baueimer & Mörtelkübel
Besen, Bürsten
Hämmer
Gehörschutz
Kabelrollen
Klebebänder & Kreppbänder
Haromac Maurerschnur rot 50 m
Winkel & Holzverbinder
Richtlatten, Putzlatten & Abziehlatten
Rührwerke
Rüttelplatten & Vibrationsstampfer
Hufa Schnureisen Ø 8 x 150 mm 2 Stück
Freund Holsteiner Schaufel rot mit Stiel
Schubkarren & Zubehör
Profile
Wasserwaagen
Winkelschleifer
Massband, Meter & Massstab
von
Planung und Vorbereitung
Terrassenfläche markieren
01
Terrassenfläche ausheben
02
Hebe die Fläche so tief aus, dass der gesamte Aufbau mit der Oberkante der Platten die gewünschte Höhe unter der Terrassentür hat. Es wird ein Gefälle von 2 % benötigt, das vom Haus weg führt. Die Fläche mit der Rüttelplatte verdichten.
Terrassenoberkante ausrichten & Gefälle markieren
03
Spanne auf Höhe der fertigen Terrassenoberkante Schnüre und richte sie waagerecht aus. Markiere den Randstein nach einem Meter Terrassenbreite 2 cm unterhalb der Schnur mit Klebeband. Wiederhole diesen Schritt nach jedem weiteren Meter Terrassenbreite um weitere 2 cm bis zum Ende der Terrasse. Befestige nun die Schnur in Höhe der Markierungen. So erhältst Du ein gleichmässiges Gefälle von 2 %.
Randsteine zur Terrassenbegrenzung setzen
04
Die Randsteine werden – je nach Terrassenaufbau und Randsteinhöhe – auf der verdichteten Bodenfläche oder auf der Frostschutzschicht gesetzt. Stecke mit Maurerschnüren das exakte Mass der Randsteininnenkanten mit Gefälle ab.
Rühre den Landschaftsbaubeton erdfeucht an und trage ihn als 4 bis 5 cm dicken Streifen für den ersten Randstein auf die Bodenfläche auf. Den Stein setzen, mit dem Gummihammer in den Beton einklopfen und dabei mit der Wasserwaage ausrichten. Forme mit der Kelle einen Betonkeil von ca. 10 cm Höhe und setze darauf weitere Randsteine entlang der gespannten Schnüre. Schneide Steine mit dem Winkelschleifer zu.
Terrassenuntergrund verdichten
05
Abhängig vom Terrassenbelag kann nun in den Innenraum weiteres Frostschutzmaterial gefüllt und verdichtet werden. Berücksichtige dabei, dass auf den Frostschutz noch eine 4 cm dicke Schicht Pflastersplitt kommt. Falls die Terrassenplatten direkt auf der Splittschicht verlegt werden, muss sie planeben und mit Gefälle angelegt sein. Bei der Verlegevariante mit Stelzlagern bestehen noch Ausgleichsmöglichkeiten durch die Höhenverstellbarkeit der Stelzlager.
Abziehlehren für Splittoberfläche verlegen
06
Zum Herstellen einer ebenen Splittfläche werden Abziehlehren verlegt und auf die benötigte Höhe gebracht. Am besten geht das, indem Du zuerst für jede T-Schiene einen Damm aus Splitt aufschüttest und jeweils eine T-Schiene in den Splitt drückst. Jetzt anhand der Schnüre mit dem nötigen Gefälle die Abziehlehren gleichmässig ausrichten.
Pflastersplitt auffüllen & abziehen
07
Fülle den Raum zwischen den Abziehlehren mit Pflastersplitt auf und ziehe die Fläche mit einem Abziehbrett oder einer Setzlatte ab. Dann auf einen weiteren Abschnitt Splitt auffüllen und wie zuvor abziehen. Danach können die Schnüre entfernt werden.
Terrassenplatten vor dem Verlegen prüfen
- Prüfe vor dem Verlegen, ob die Platten beschädigt sind. Bereits verlegte Platten können nicht reklamiert werden.
- Beachte die Verlegehinweise des Herstellers.
- Die noch nicht verlegten Platten müssen geschützt gelagert werden.
- Bei beschichteten Platten kann das Abdecken mit Folie zu Schwitzwasser führen, was Ausblühungen hervorrufen kann.
- Beschichtete Platten deshalb bis zur Verarbeitung ohne Folie an einem geschützten Ort lagern.
Terrassenplatten auf Splittbett
Terrassenaufbau Splittbett
01
Die Platten werden vom Rand aus verlegt, damit die Splittfläche nicht betreten werden muss.
(1) Terrassenplatte
(2) Fugensplitt
(3) Pflastersplitt
(4) Frostschutzmaterial
(5) Randstein
(6) Betonkeil
Fugenabstand zum Terrassenrand einhalten
02
Halte zu den Rändern einen Fugenabstand ein. Verlege die Platten immer mit gleichmässigem Fugenabstand. Verwende dazu Fugenkreuze. Terrassenplatten können mit Kreuzfugen oder versetzten Fugen verlegt werden. Verlege die erste Plattenreihe exakt in einer Flucht. Verlegefehler in der ersten Reihe beeinflussen alle folgenden Reihen. Klopfe die Platten mit dem Gummihammer leicht in das Splittbett.
Verwende einen Gummihammer, der nicht abfärbt.
Terrassenplatten verlegen
03
Prüfe während des Verlegens mit der Wasserwaage die Ebenheit zwischen den Platten und richte sie – wenn nötig – aus. Zu tief eingeklopfte Platten anheben und etwas Splitt unterlegen.
Terrassenplatten verfugen
04
Nach dem Verlegen die Fugenkreuze entfernen und diagonal zu den Fugen Fugensplitt einkehren. Überschüssiges Fugenmaterial aufbewahren und nach dem Setzen der Fugen nachfüllen.
Feinsteinzeugplatten auf Stelzlager verlegen

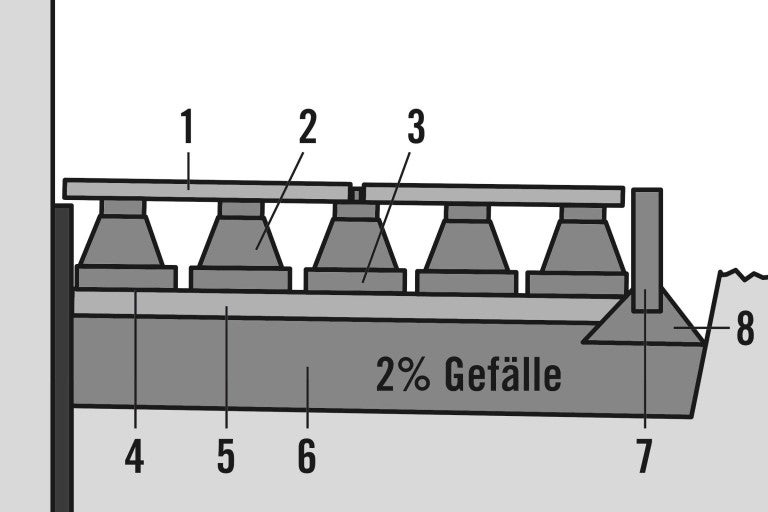

Terrassenaufbau Stelzlager
01
Bei dieser Aufbauvariante werden Feinsteinzeug-Terrassenplatten auf verstellbaren Stelzlagern verlegt. Die Vorteile: Stelzlager lassen sich in der Höhe anpassen und die Fugenabstände sind durch Trennstege vorgegeben. Auf 2 % Gefälle achten!
(1) Terrassenplatte
(2) Stelzlager
(3) Betonplatte
(4) Universalvlies
(5) Pflastersplitt
(6) Frostschutzmaterial
(7) Randstein
(8) Betonkeil
Betonplatten für Terrassenunterkonstruktion verlegen
02
Auf die vorbereitete Splittfläche wird zuerst ein Universal-Vlies gegen Unkraut ausgelegt. Darauf werden Betonplatten als Grundlage für die Stelzlager ausgelegt. Die Abstände richten sich nach dem Format der Terrassenplatten. Verlege die Betonplatten reihenweise in einer Flucht.
Sollen die Terrassenplatten mit Kreuzfugen verlegt werden, wird an jedem Kreuzungspunkt ein Stelzlager benötigt. Am Rand und in den Ecken müssen die Trennstege (Fugenstege) an den Lagern teilweise oder komplett entfernt werden. Du kannst sie an den Sollbruchstellen leicht abknicken. Platziere die Stelzlager an den Rändern soweit aussen wie möglich, damit die Terrassenplatten so grossflächig wie möglich aufliegen.
Stelzlager für Terrassenunterkonstruktion verschrauben
03
Die Stelzlager werden mit den Betonplatten verschraubt. Bohre dazu zwei Löcher in die Betonplatte, stecke die Dübel ein und verschraube die Stelzlager mit Edelstahlschrauben mit den Betonplatten. Beginne das Verlegen mit einem Stelzlager in einer Ecke.
Stelzlager für Terrassenunterkonstruktion einstellen
04
Stelle die Höhe des Stelzlagers so ein, dass die Plattenoberfläche mit der Randsteinoberkante bündig abschliesst. Lege nach dem Verschrauben des ersten Stelzlagers eine Platte mit einer Ecke auf das Lager und positioniere die drei anderen Lager.
Feinsteinzeugplatten als Terrassenbelag verlegen
05
Arbeite am besten reihenweise und richtet die Reihen genau in einer Flucht aus.
Flucht der Feinsteinzeugplatten mit Setzlatte prüfen
06
Lege immer wieder eine Setzlatte auf die Plattenreihe, um die Flucht zu prüfen. Ein unregelmässiger Verlauf der ersten Plattenreihe wirkt sich auf die gesamte Terrassenfläche aus und kann später nicht mehr korrigiert werden.
Terrassenplatten zuschneiden
Schnittkante markieren
01
Die Platte wird zuerst gewässert. Zeichne dann den Verlauf des Trennschnittes auf allen Seiten der Platte an.
Terrassenplatten mit Winkelschleifer zuschneiden
02
Verwende zum Schneiden einen Winkelschleifer mit Diamanttrennscheibe. Schneide die Platte zuerst auf der Rückseite ein und drehe sie anschliessend um. Nun von der Vorderseite entlang der Markierung einschneiden, bis sich die Platte sauber teilt. Wasche die Plattenstücke nach dem Durchtrennen mit klarem Wasser ab, weil der Schleifstaub Flecken verursachen kann.
Die Schnittkante einer geteilten Platte wird nie ganz exakt sein. Verlege die Platte deshalb immer so, dass diese Kante nicht auffällt – am besten an der Hausseite.
Verlegte Platten abdecken
03
Achte beim Verlegen von Terrassenplatten immer darauf, dass die Platten nicht verschmutzen. Decke bereits verlegten Platten mit einer Folie ab. Platten nicht rütteln und später kein Streusalz verwenden.
Terrassenfläche auf Plattenmass anpassen
Wenn Du keine Platten zuschneiden möchtest, muss die Fläche innerhalb der Randsteine genau ausgemessen werden. Berücksichtige dabei neben den Plattenmassen auch die Fugenbreite zwischen den Platten und zum Rand. Falls Platten zugeschnitten werden müssen, beginne das Verlegen mit ganzen Platten an den wichtigen und gut sichtbaren Bereichen und verlege die geschnittenen Platten auf der Hausseite.
