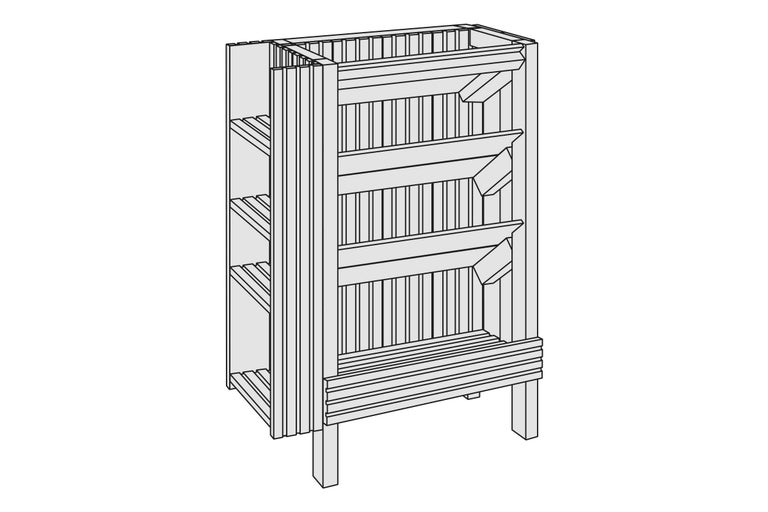

Vertikales Hochbeet selber bauen
Ist Dein Balkonplatz endlich, musst Du für Deinen urbanen Garten ein bisschen vertikaler denken. In der Höhe wachsen Deine Pflanzen genauso gut, nehmen aber weniger Platz weg. Bau Dir doch einfach ein Pflanzregal, das hat auch noch eine praktische Ablage für Deine Gärtnerutensilien. Hier erfährst Du Schritt für Schritt wie es geht.
Das brauchst Du
Vorbereitung
10 x Terrassendielen Bangkirai 2100 x 145 x 12 mm zuschneiden für:
4 x Rückwand: 1030 x 145 x 25 mm
4 x Seitenwände: 1030 x 145 x 25 mm
1 x Verblendung Einlegefach: 580 x 145 x 25 mm
2 x Boden: 575 x 145 x 25 mm
(müssen später noch einmal beschnitten werden)
6 x Zwischenböden: 575 x 145 x 25 mm
2 x Regalseiten: 1030 x 145 x 25 mm
4 x Regalböden: 290 x 110 x 25 mm
(diese bitte erst am Schluss der fertig gestellten Konstruktion zuschneiden, wenn die Regalböden zum einsetzen benötigt werden)
5 x Mixed Hardwood 2700 x 65 x 40 mm zuschneiden für:
4 x Füsse: 1200 x 65 x 40 mm
2 x Halterungen Rückwand: 500 x 65 x 40 mm
4 x Seitliche Halterungen: 195 x 65 x 40 mm
2 x Vordere Halterungen: 500 x 65 x 40 mm
6 x Halterungen Zwischenböden: 220 x 65 x 40 mm
(müssen später noch einmal beschnitten werden)
Arbeitsschritte

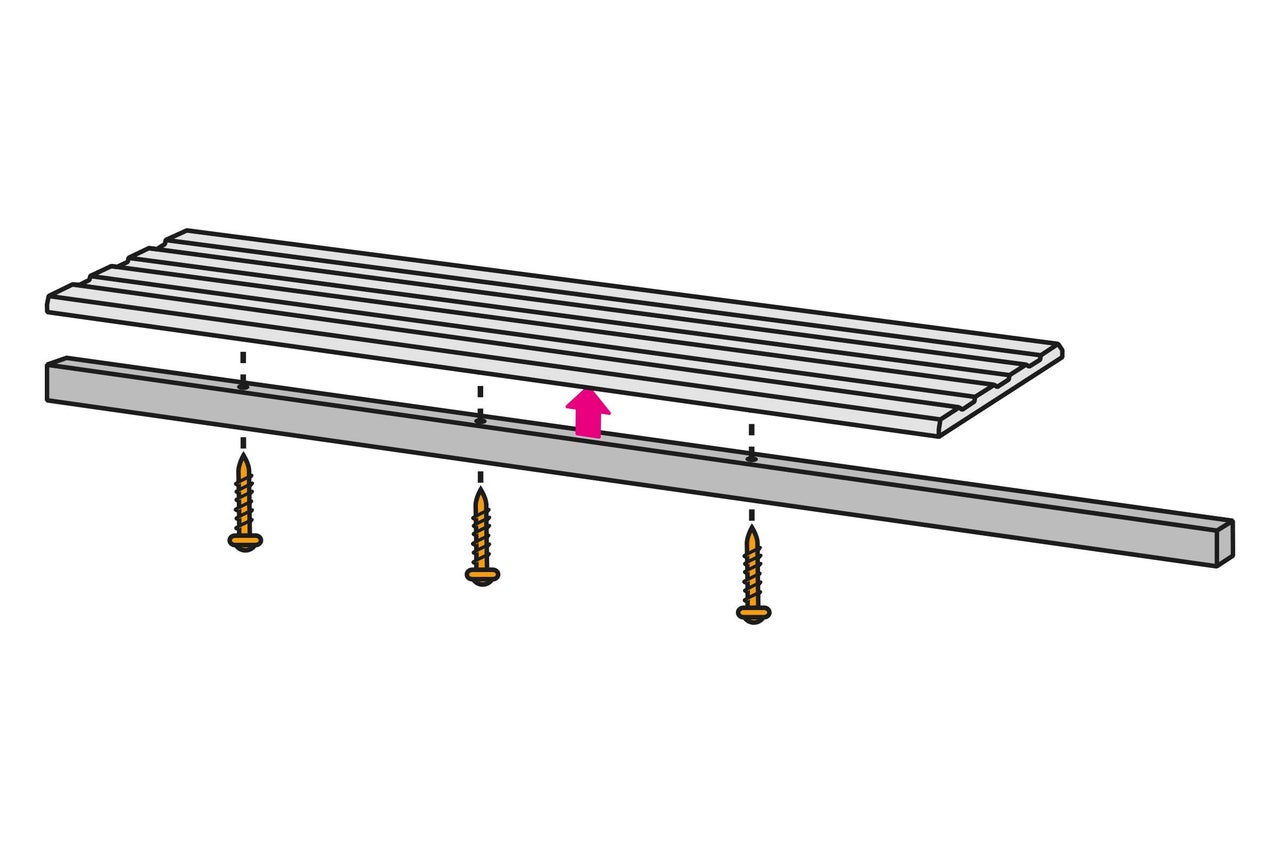

Fuss mit Rückwand verschrauben
Stelle einen Fuss mit der schmalen Seite auf eine ebene Fläche und lege ein Rückwandteil ober- und seitenkantenbündig auf. Verschraube das Rückwandteil mit dem Fuss mit 3 x Schrauben. Setze die äusseren Verschraubungen mit einem Abstand von ca. 30 cm zu den Seitenkanten, die dritte Schraube mittig dazwischen. Die Verschraubungen erfolgen jeweils mittig zum Fuss (Seitenabstand jeweils 2 cm).
Weiteren Fuss an Rückwand montieren
Wiederhole den Schritt mit einem weiteren Teil. Achte darauf, dass Du das zweite Teil seitenverkehrt montierst.

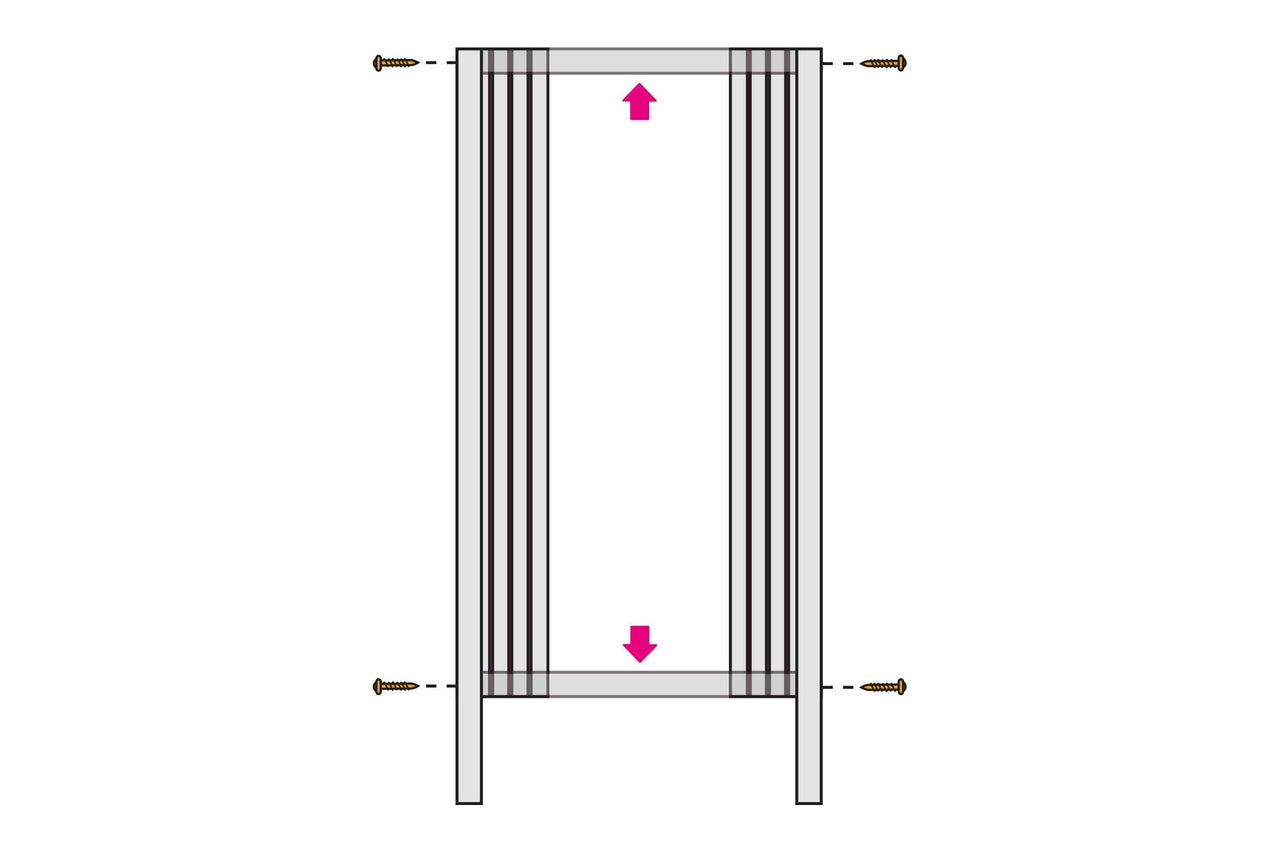

Füsse an Rückwand anbringen
Lege die montierten Teile auf eine ebene Fläche nebeneinander auf die Rückwandteile, die Füsse jeweils nach aussen zeigend. Setze je eine Halterung ober- und unterkantenbündig zu den Rückwandteilen auf der schmalen Seite stehend zwischen die Füsse. Achte hierbei auf Rechtwinkligkeit. Verschraube die Teile mit je 1 x Schrauben von aussen mit den Füssen.

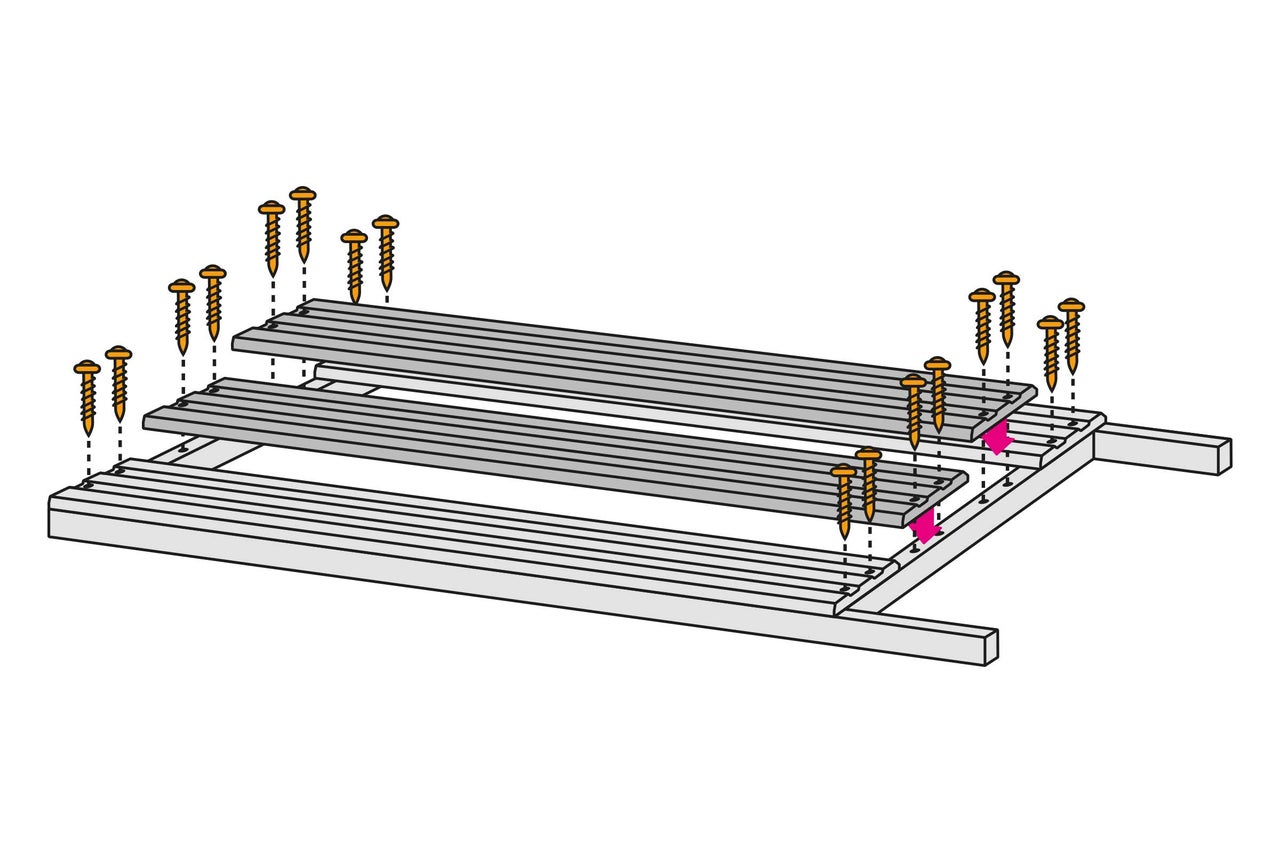

Dielen an Rückwand befestigen
Drehe die Konstruktion auf die andere Seite. Platziere zwischen die bereits montierten Rückwandteile zwei weitere Dielen, ober- und unterkantenbündig zu den Halterungen. Richte die Teile gleichmässig aus. Verschraube alle Dielen oben und unten mit je 2 x Schrauben mit den Teilen mit einem umlaufenden Abstand von etwa 2 cm.
Seitenwand anbringen
Nimm eine Seitenwand und setze diese an eine Seite der Rückwand flach auf den Fuss und das Rückwandteil oberkantenbündig auf. Versetze die Seitenwand um eine Dielentiefe (etwa 2,5 cm) nach innen. Achte darauf, dass die Seitenwand gerade auf der Seite der Rückwand aufliegt, damit ein gleichmässiger Abstand zur Aussenkante des Fusses entsteht.
Abstandshalter zur Hilfe nehmen
Nimm Dir als Abstandhalter eine weitere Seitenwand zur Hilfe.

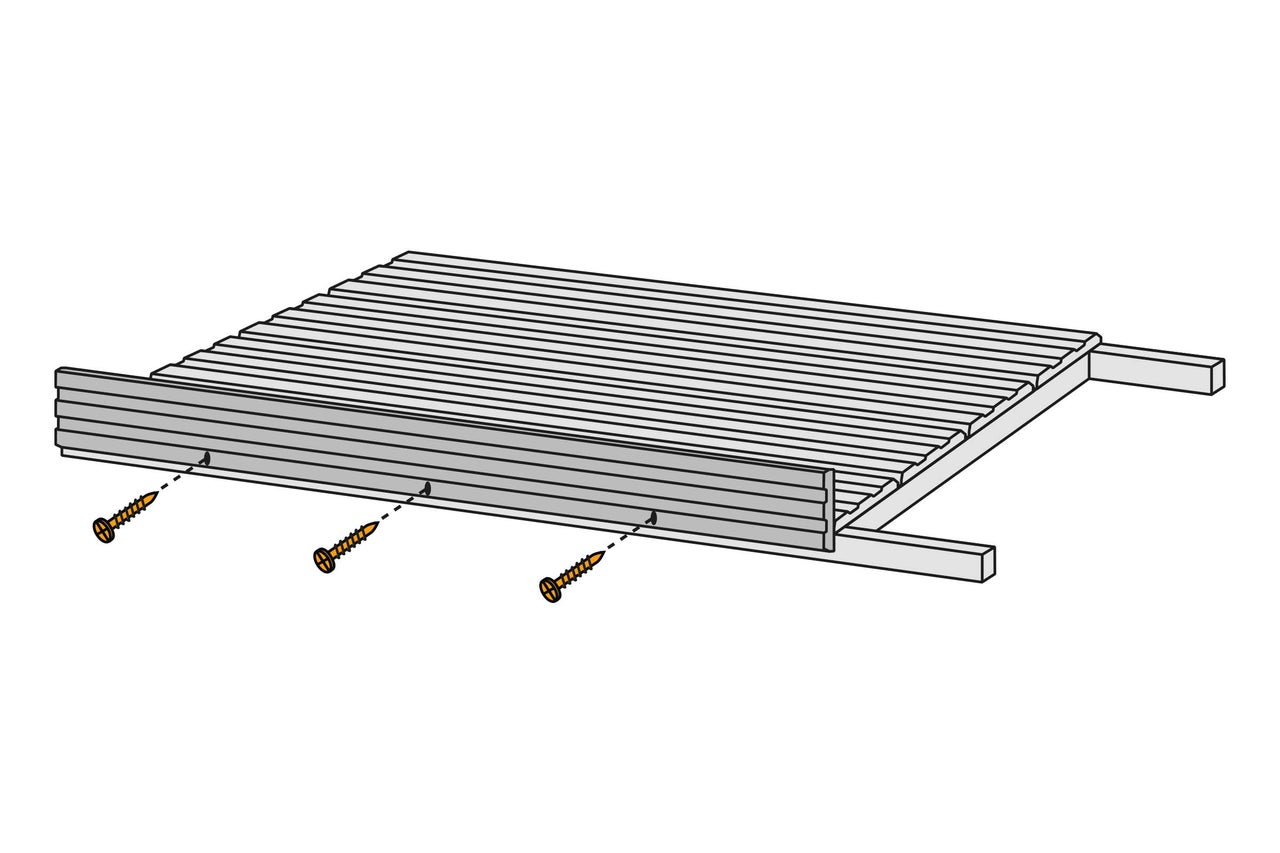

Fuss mit Seitenwand verschrauben
Verschraube die Seitenwand mit 3 x Schrauben mit dem Fuss von aussen. Die äusseren Verschraubungen erfolgen mit einem Abstand von ca. 30 cm zur Ober bzw. Unterkante. Die dritte Verschraubung erfolgt mittig dazwischen. Die Verschraubungen sollten einen seitlichen Abstand von ca. 3,5 cm zur Seitenwand haben. Wiederhole die Schritte auf der gegenüberliegenden Seite.

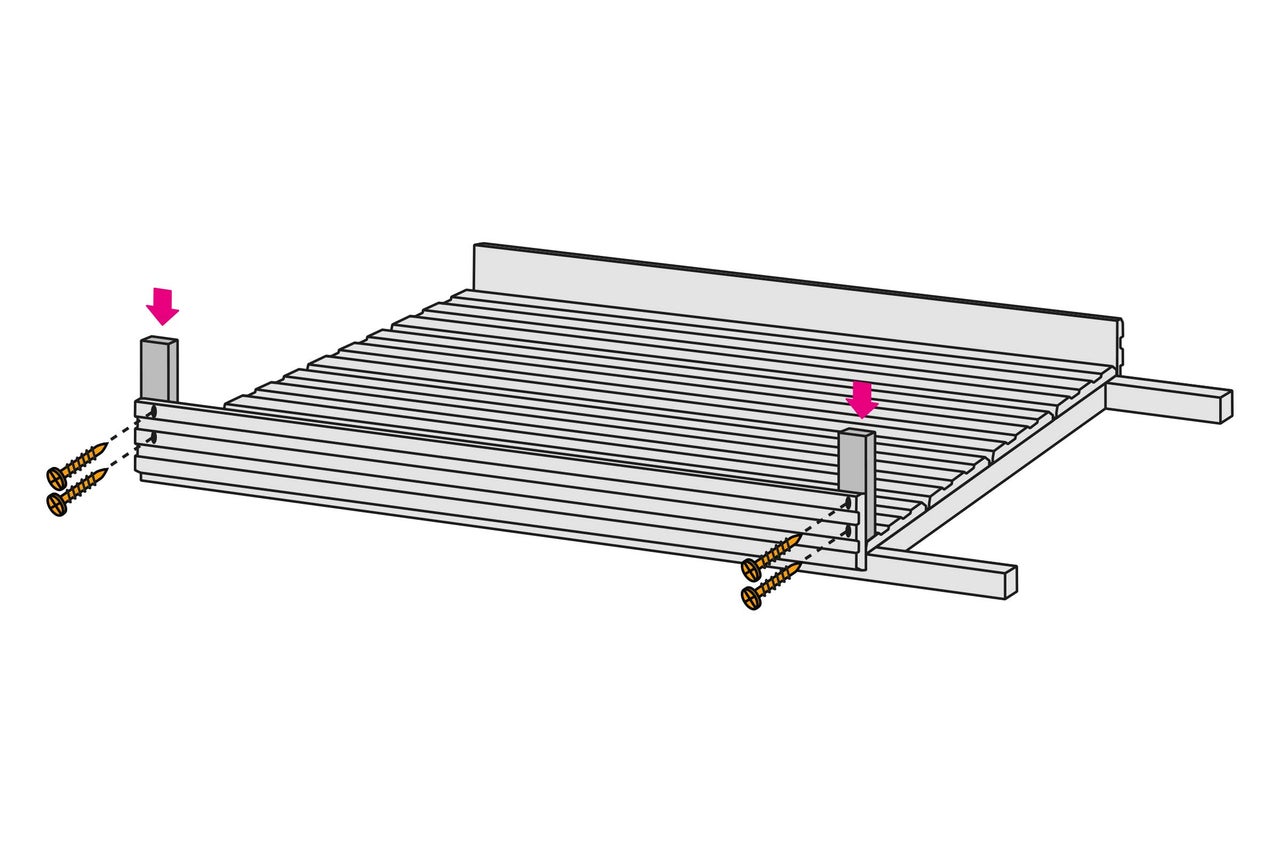

Seitenwand mit Rückwand verschrauben
Setze nun je eine seitliche Halterung flach hinter eine Seitenwand, bündig an das Rückwandteil und ober- bzw. unterkantenbündig mit den Teilen. Verschraube die Halterung mit je 2 x Schrauben von aussen mit der Seitenwand. Wiederhole den Schritt auch auf der anderen Seite.

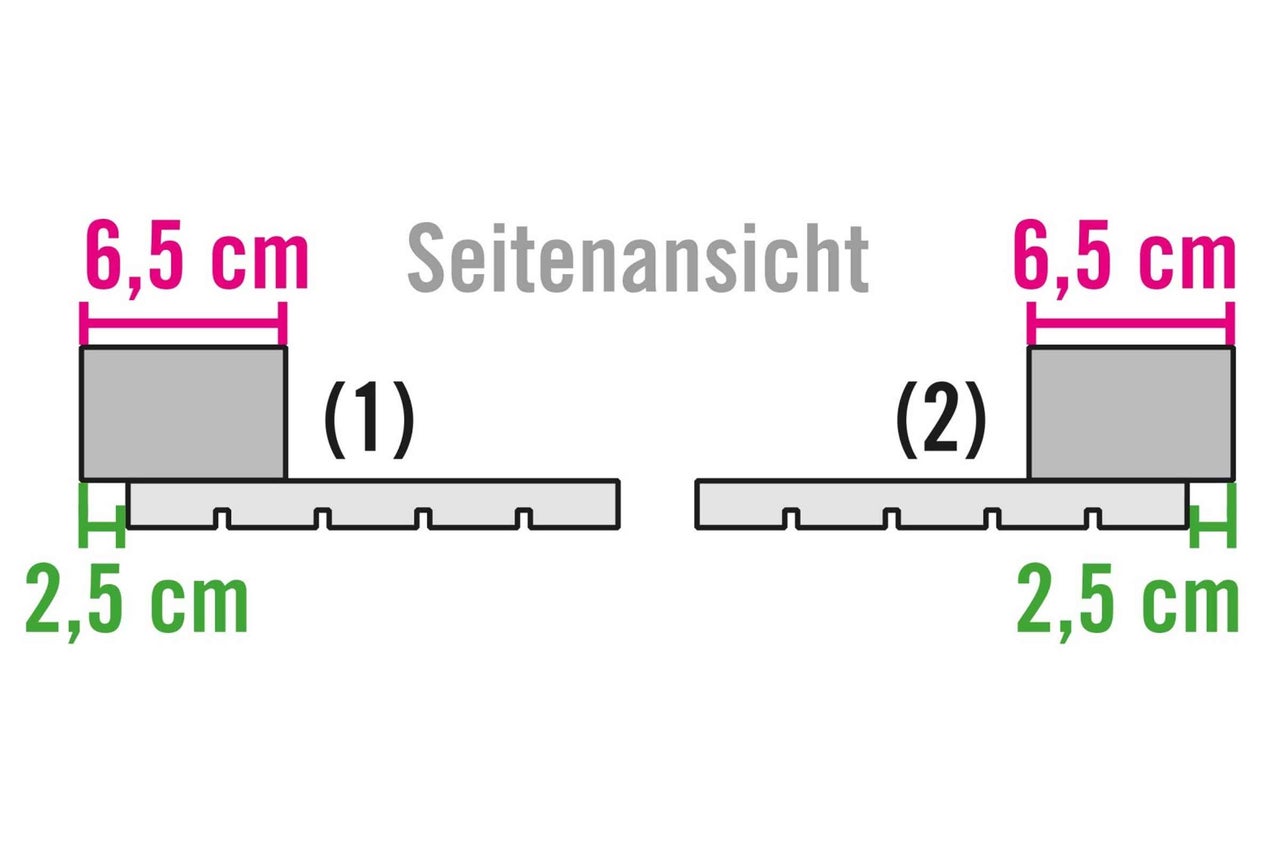

Füsse mit Seitenwänden verschrauben
Lege nun eine weitere Seitenwand flach auf eine ebene Fläche und lege einen Fuss oberkantenbündig mit der breiten Seite auf die Seitenwand. Versetze den Fuss um eine Dielentiefe (2,5 cm), sodass der Fuss über die Seitenwand übersteht. Verschraube die Seitenwand mit 3 x Schrauben mit dem Fuss. Verwende dafür wieder einen Abstand von etwa 30 cm zur Ober- bzw. Unterkante für die äusseren Verschraubungen und einen seitlichen Abstand von etwa 3,5 cm. Wiederhole diesen Schritt mit je einem weiteren Teil.

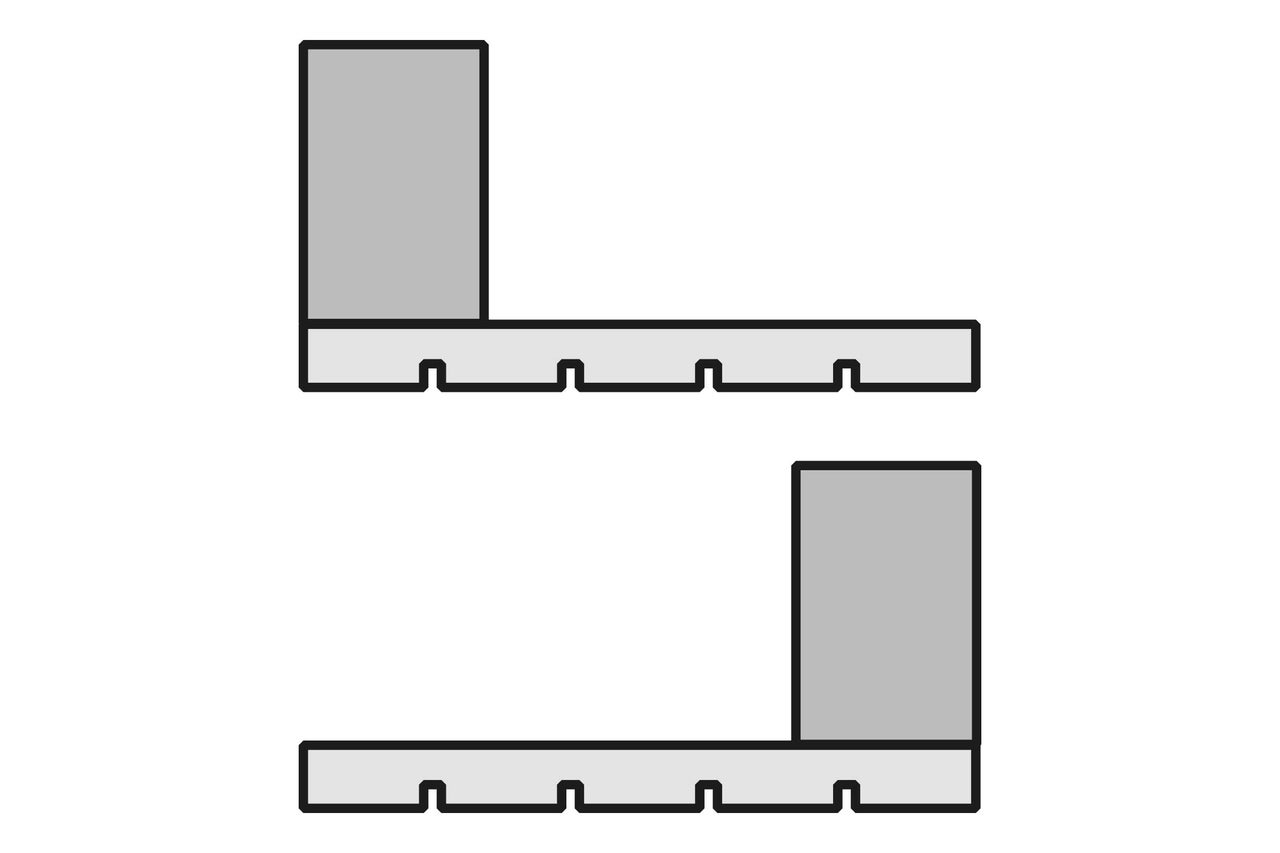

Zweiten Fuss seitenverkehrt montieren
Achte darauf, dass Du das zweite Teil seitenverkehrt montierst, damit die beiden Füsse zueinander passen.

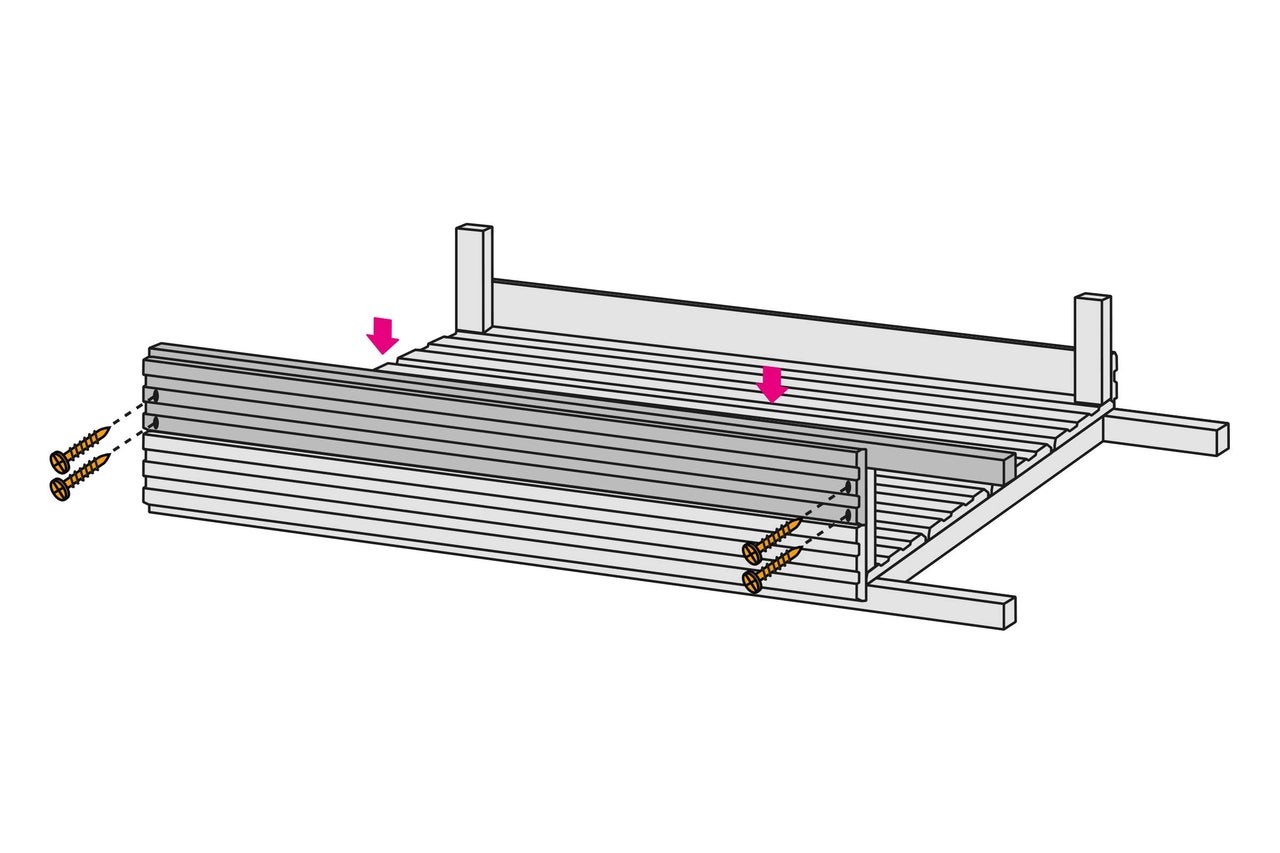

Zweiten Teil der Seitenwand verschrauben
Lege nun jeweils das montierte Teil mit dem Fuss auf die Halterungen auf. Die Seitenwand liegt dabei vor der Halterung bündig am bereits montierten Seitenteil. Richte das zu montierende Teil oberkantenbündig an der Halterung bzw. dem Seitenteil aus. Verschraube jeweils das Teil mit der Halterung mit 2 x Schrauben von aussen durch das Seitenteil mit der Halterung.

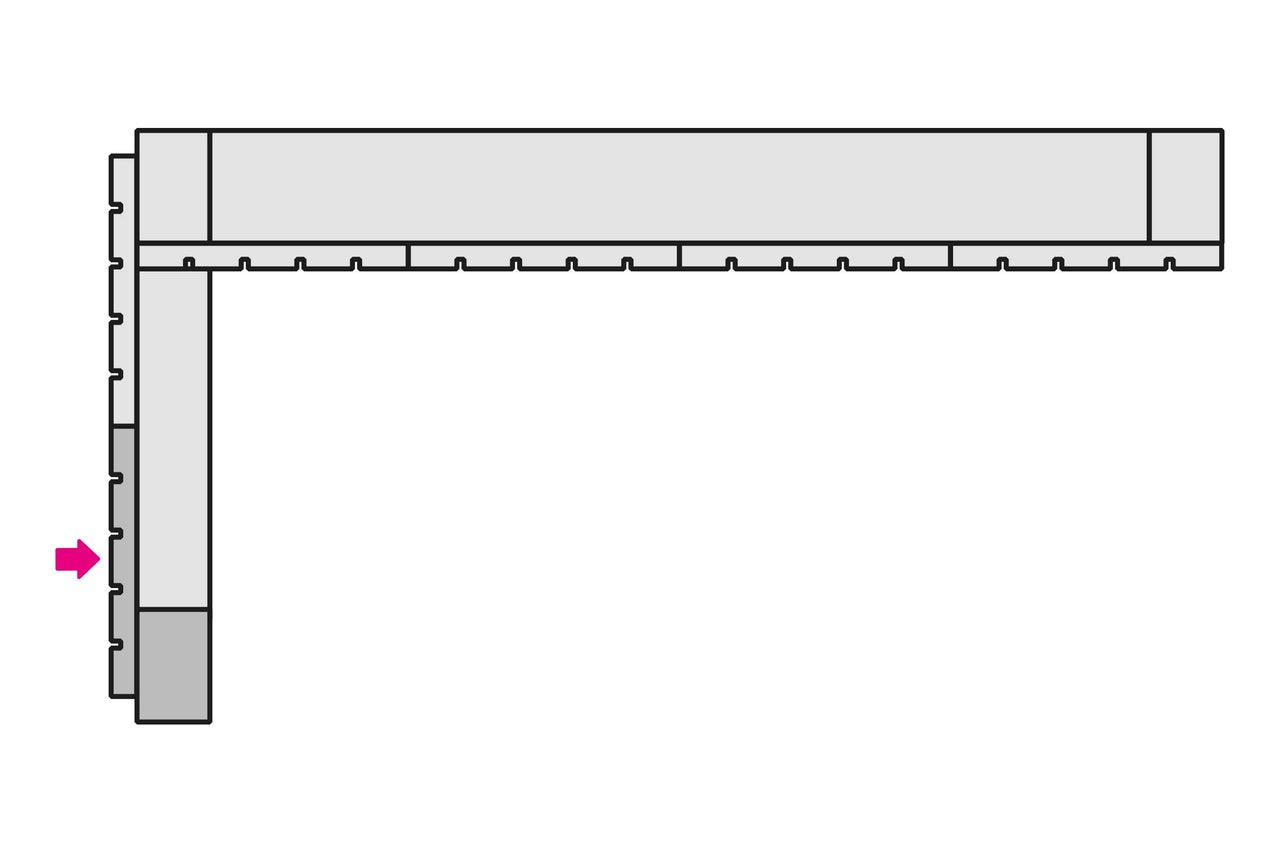

Seitenwand Ansicht von oben
Ansicht von oben. Ein Fuss und eine Diele ergeben jeweils einen Teil der Seitenwand. Die Seitenwandverlängerung und die Diele, die mit der Rückwand verschraubt ist, jeweils den anderen Teil.
Stelle die Konstruktion für die weitere Montage auf die Füsse.

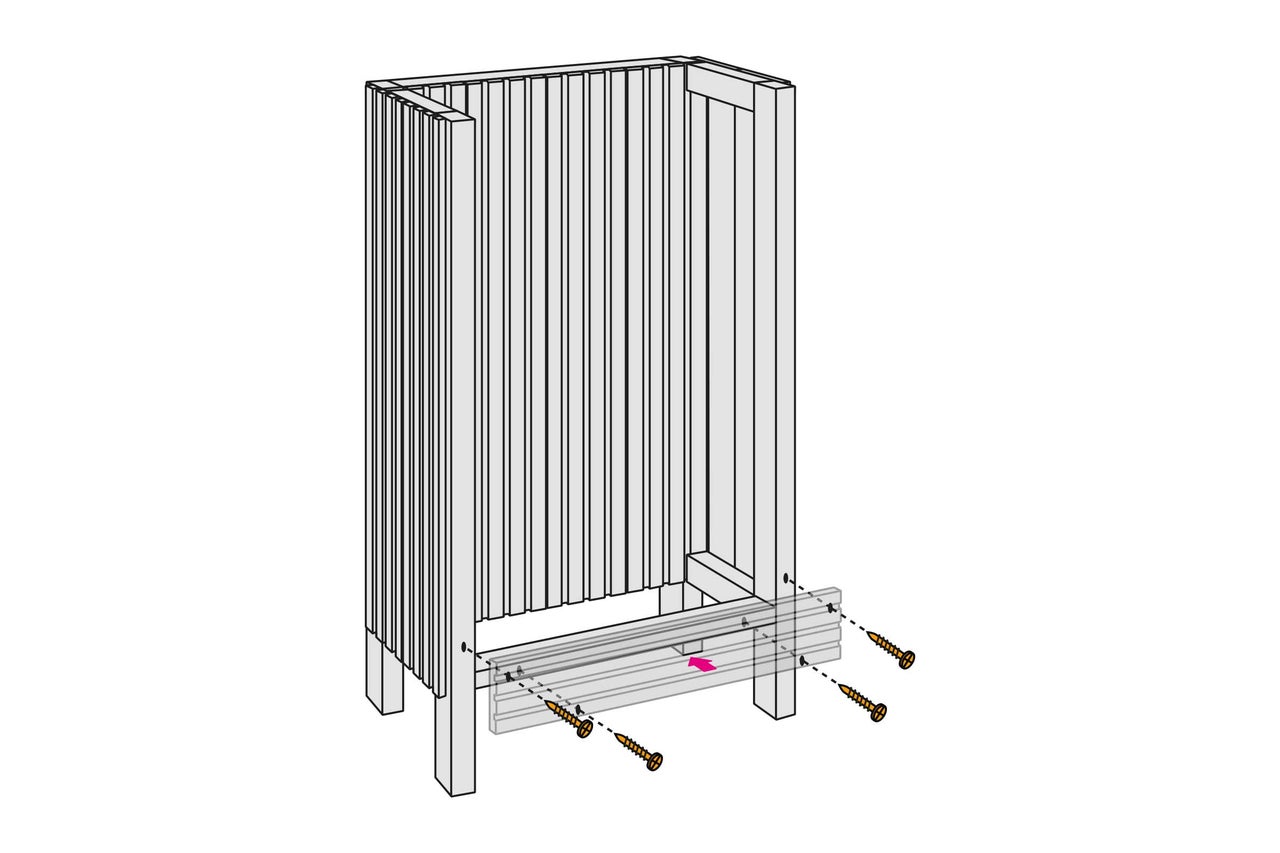

Vordere Halterung des Bodens montieren
Setze die vordere Halterung des Bodens von vorne in den Korpus flach liegend zwischen die Füsse ein und richte sie oberkantenbündig zu den seitlichen Halterungen und aussenkantenbündig zu den Füssen aus. Verschraube die Halterung von aussen mit den Füssen mit 1 x Schrauben von jeder Seite. Die Verschraubung erfolgt in einer Höhe von etwa 21,5 cm, gemessen von der Unterkante der Füsse.
Verblendung für Boden anbringen
Nimm nun die Verblendung für den Boden und setze sie vor die Halterung. Richte die Blende aussenkantenbündig an den Füssen und unterkanten bündig an der Halterung aus. Verschraube die Verblendung mit 2 x Schrauben mit der Halterung und mit je 1 x Schrauben mit den angrenzenden Füssen.

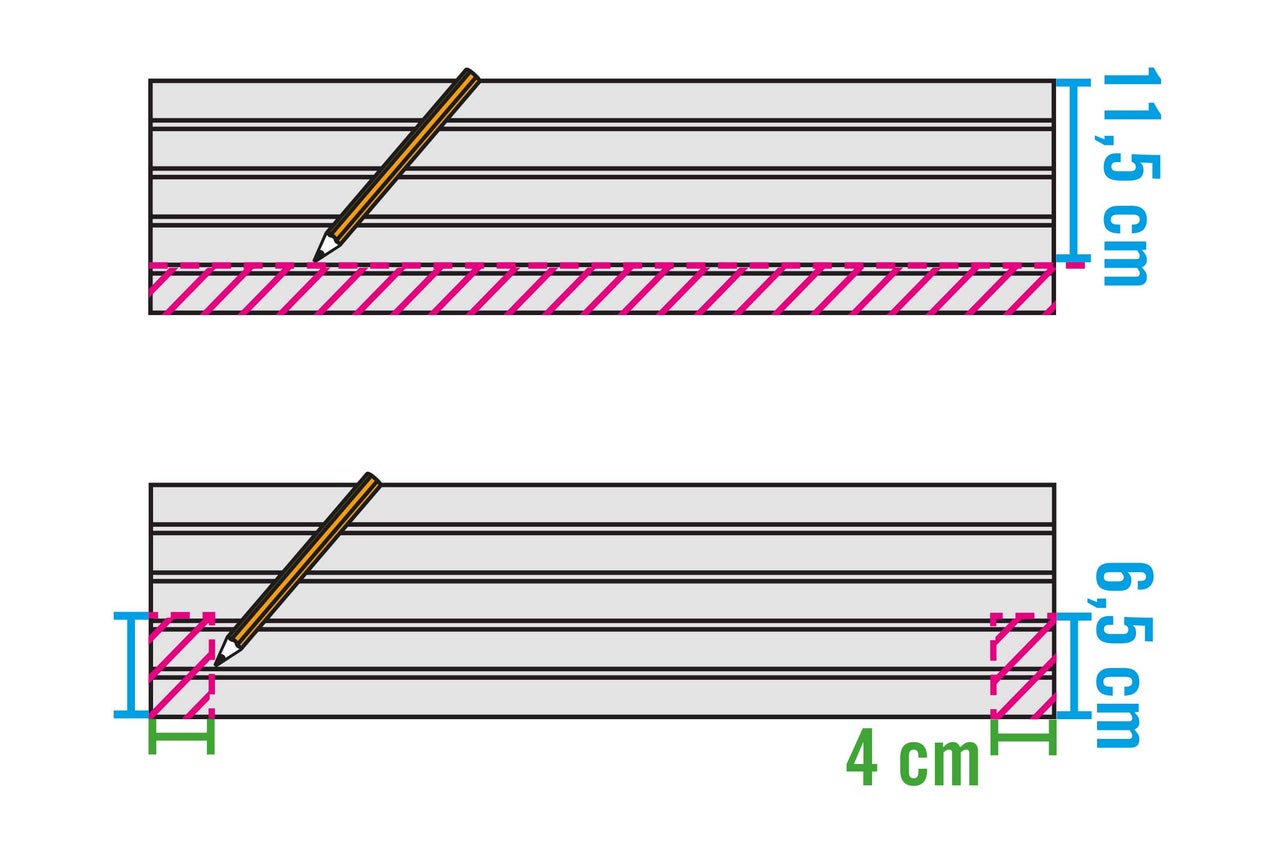

Bodenplatten zusägen
Beschneide die Bodenplatten nun wie folgt: Bei einer Bodenplatte 11,5 cm Breite abmessen und den restlichen Teil entfernen. Bei der zweiten Bodenplatte die Ecken heraus sägen. Messe dazu an den kurzen Seiten der Bodenplatte je 6,5 cm von der Unterkante und 4 cm von den Seitenkanten abmessen. Das entstandene Rechteck heraussägen.

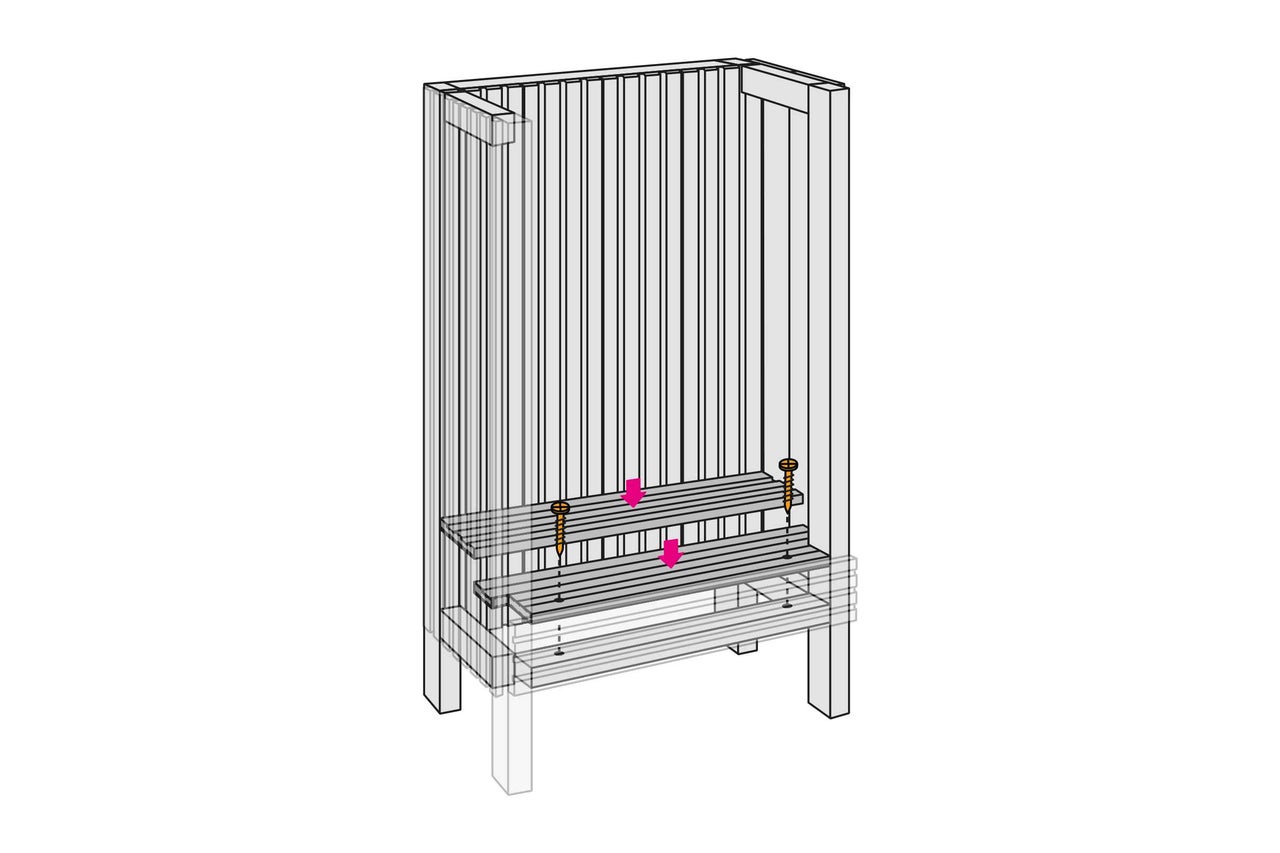

Bodenplatten einlegen
Nun kannst Du die zugeschnittenen Bodenplatten in die Konstruktion einlegen. Verschraube die vordere Platte zusätzlich mit 2 x Schrauben mit der Halterung.
Zwischenböden zusägen

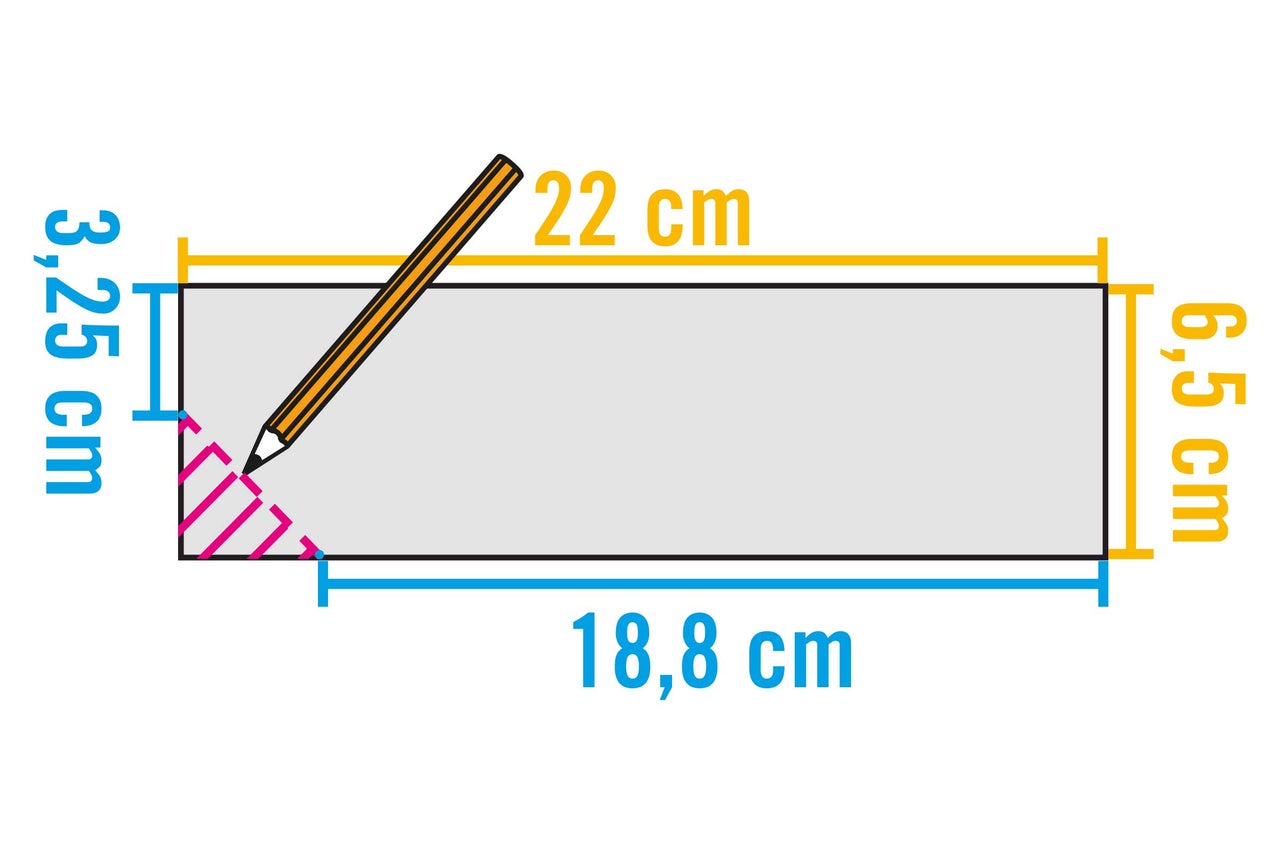

Vor der Montage werden die Teile der Halterungen für die Zwischenböden beschnitten. Lege dazu die Teile mit der breiten Seite auf eine ebene Fläche. An der langen Unterseite etwa 18,8 cm und an einer Seiten kante etwa 3,25 cm abmessen. Verbinde die beiden Punkte und säge die entstandenen Ecken ab.

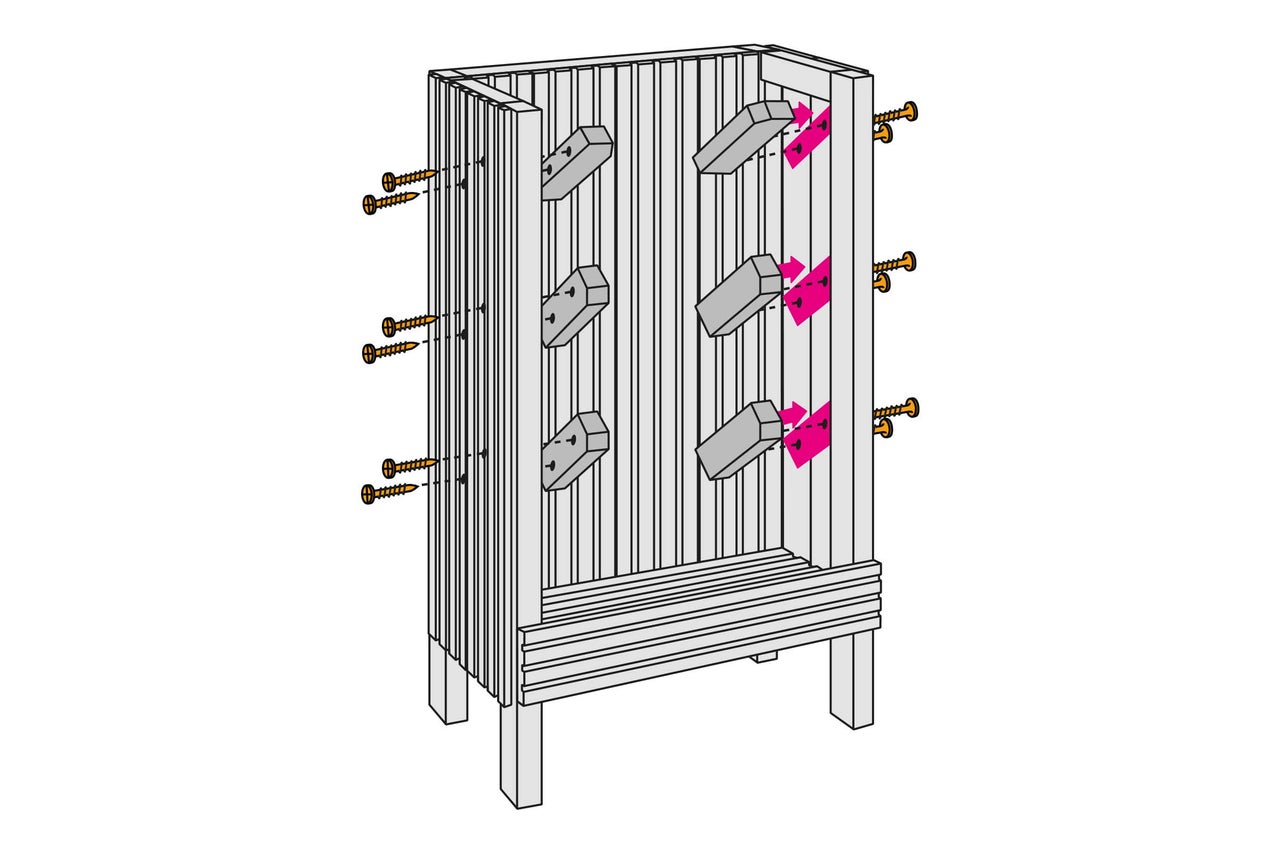

Halterungen für Zwischenböden einsetzen
Setze die beiden unteren Halterungen an beiden Seiten von innen zwischen die Füsse in den Korpus ein, bündig mit den Seitenwänden. Der Winkel der Halterungen liegt jeweils am vorderen Fuss bündig an. Die hintere Oberkante der Halterung schlägt jeweils bündig am hinteren Fuss an. Setze die obere Halterung seitlich in den Korpus ein, bündig mit der Halterung. Der Winkel zeigt dabei in den Korpus hinein. Die Höhe der Halterungen kann beliebig gewählt werden. Verschraube die Halterungen dann mit je 2 x Schrauben mit den Seitenwänden.
Achte auf Höhe & Schrägstellung
Beachte, dass beide Halterungen für einen Boden jeweils auf der gleichen Höhe montiert werden sollten und achte beim festschrauben auf die Schrägstellung. Vor dem Verschrauben der Halterungen genau nachmessen.

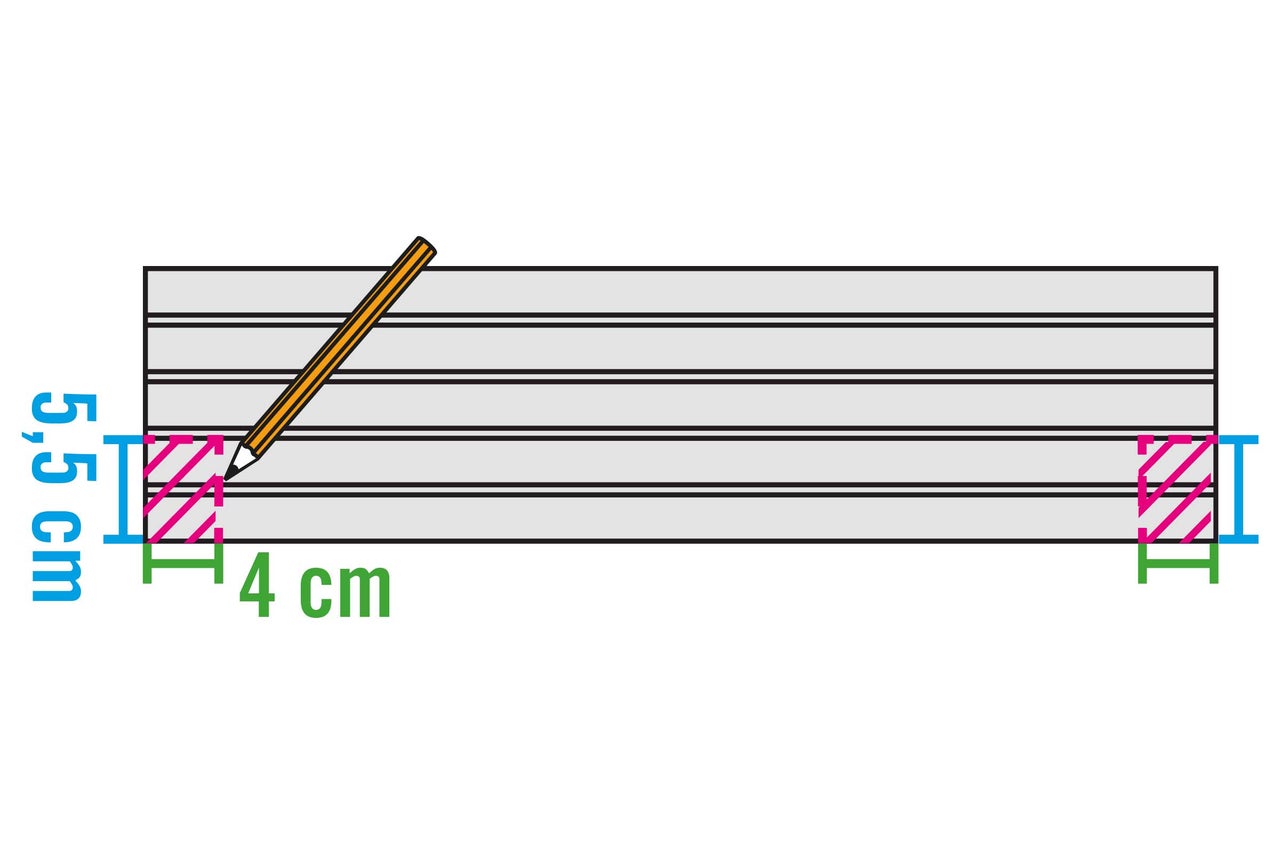

Mittlere Zwischenböden zuschneiden
Bearbeite nun zwei Zwischenböden vor der Montage. An der langen Unterseite etwa 4 cm und an den Seitenkanten jeweils 5,5 cm abmessen. Säge die entstandenen Rechtecke heraus. Du solltest bei Deiner Konstruktion noch einmal genau nachmessen, ob die Masse für die Ausschnitte stimmen.
Mittlere Zwischenböden anbringen
Lege nun auf die beiden unteren Halterungen jeweils hinten ein ganzes Brett und davor ein zugeschnittenes Brett bündig auf. Der hintere Boden liegt bündig an den Rückwandteilen an. Verschraube die Böden jeweils mit je 1 x Schrauben an jeder Seite mit den Halterungen.

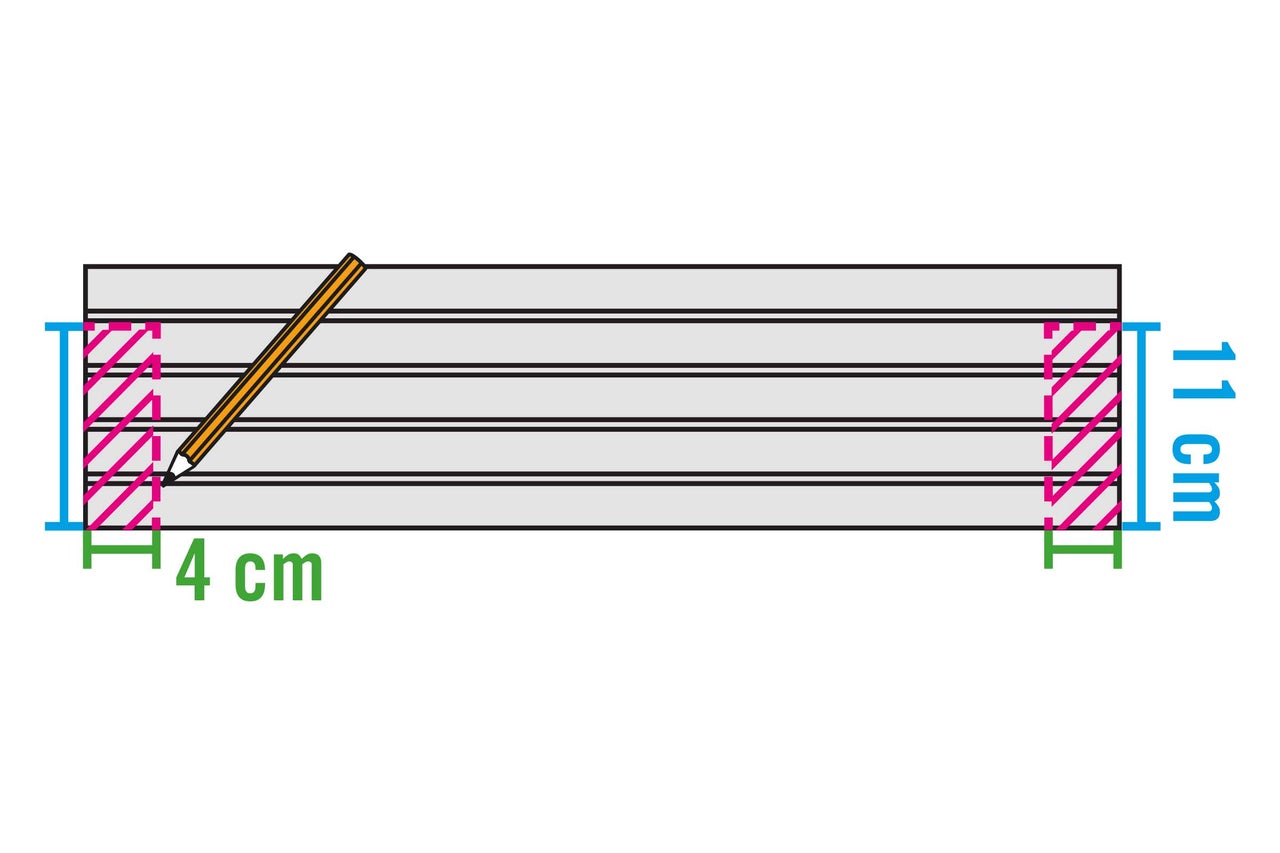

Oberen Zwischenboden zuschneiden
Bearbeite im Anschluss einen weiteren Zwischenboden. An der langen Unterseite ca. 4 cm und an den Seitenkanten etwa 11 cm abmessen. Säge die entstandenen Rechtecke heraus. Du solltest auch hier bei Deiner Konstruktion noch einmal genau nachmessen.
Vor dem nächsten Schritt obere Halterung entfernen
Damit Du die Böden einlegen kannst, entfernst Du zuvor eine obere Halterung, die Du nach der Montage der Zwischenböden wieder in die Konstruktion einsetzt.

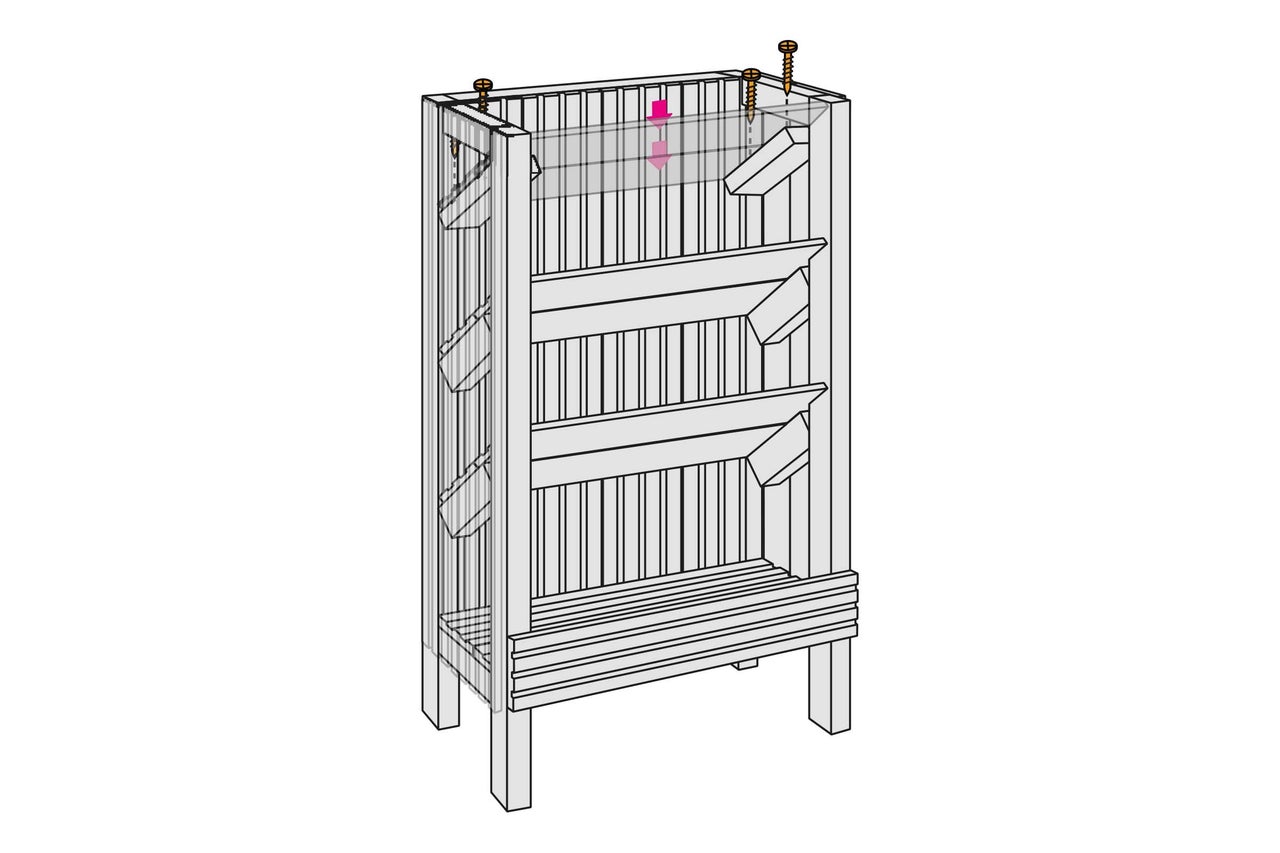

Oberen Zwischenboden montieren
Lege nun einen ganzen und den zugeschnittenen Zwischenboden auf die obersten Halterungen auf und verschraube die Böden mit je 1 x Schrauben an jeder Seite mit den Halterungen. Montiere dann die Halterung unter den obersten vorderen Zwischenboden. Die Halterung liegt bündig zwischen den Füssen an der Unterseite des Bodens an. Verschraube die Halterung mit je 1 x Schrauben von aussen mit den Füss en und mit 2 x Schrauben von oben mit dem Boden.

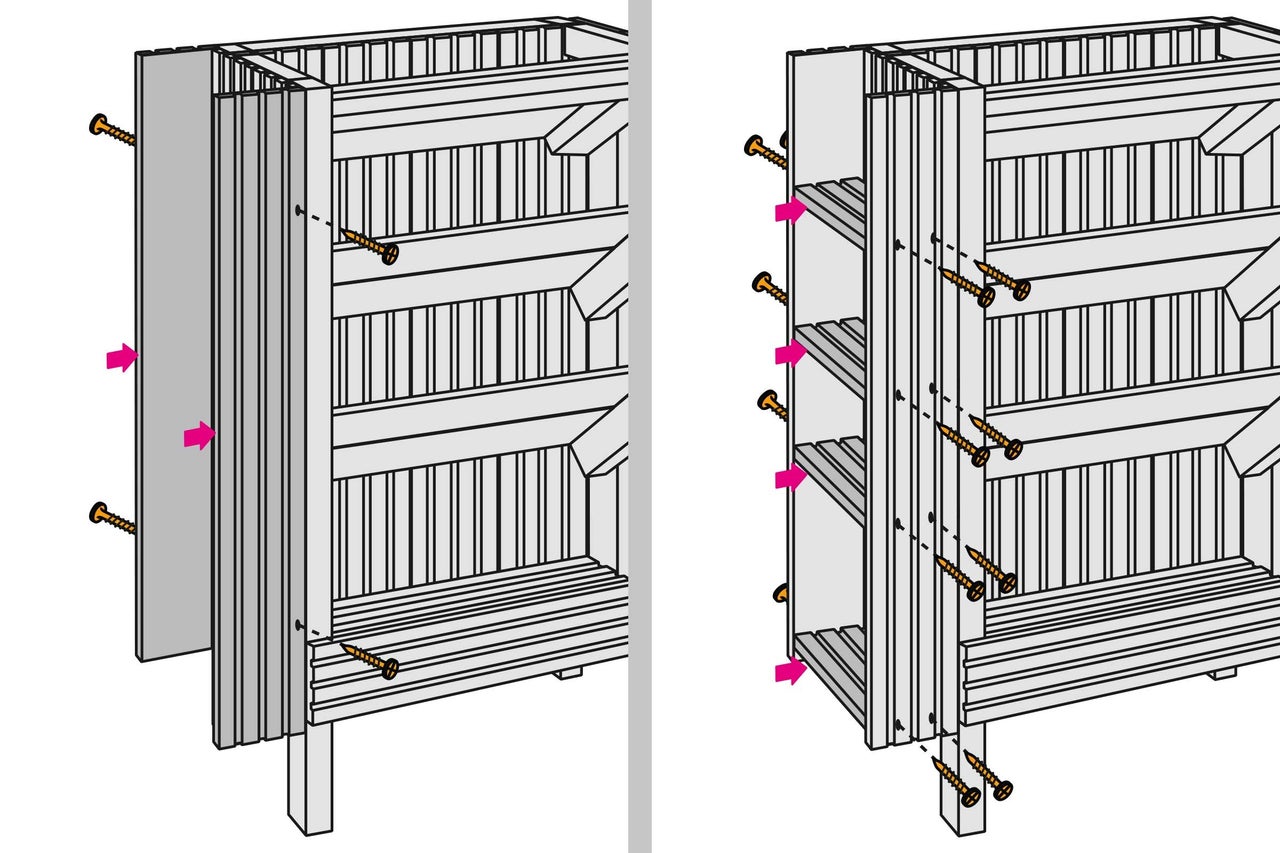

Seitenregal montieren
Stelle die Regalseiten aufrecht in die Lücke (2,5 cm) oberkantenbündig an die Seitenteile und aussen kantenbündig zum jeweiligen Fuss. Verschraube die Regalseiten mit je 2 x Schrauben mit den Seitenteilen mit einem Abstand zur Ober bzw. Unterkante von etwa 25 cm und einen Seitenabstand von ca. 1,3 cm. Dann kannst Du die Regalböden beliebig zwischen den Regalseiten verteilen. Befestige die Regalböden mit je 2 x Schrauben von jeder Seite.
Pflanzregal mit Teichfolie ausschlagen
Damit in Deinem Pflanzregal alles ordentlich bleibt, schlage die Zwischenböden abschliessend mit Teichfolie aus.
