Zuerst wird der Regalrahmen gebaut. Lege dazu die Rückwand mit der Rückseite nach unten auf eine Arbeitsfläche und verschraube sie mit Universal-Eckverbindern und je 4 Halbrundkopfschrauben (3,5x16 mm) mit den Seitenwänden – platziere die Eckverbinder so, dass sie später bei Einbau der Regalböden nicht stören.
Anleitung
Wandbar selber bauen
Die Murphy Bar, der platzsparende Allrounder. Wer wenig Platz hat, braucht clevere Lösungen zum Wegklappen und verstauen. Die Wandbar lässt sich nach Bedarf einfach auf- und zuklappen, bietet Platz für 2 Personen und kann auch als Tisch genutzt werden.
1–2
MöbelbauZum Shop
Das brauchst Du
Material
Dübel
Schrauben
Holzleime
Leimholzplatten
Sperrholzplatten
Möbelscharniere
Universal Eckverbinder, weiss 20x20x43 m ...
von
Werkzeuge
Akkuschrauber
Bits & Bithalter
Wolfcraft Dübellehre Meisterdübler
Hämmer
Handkreissägen
Bohrer & Schrauber
Handsägen
Massband, Meter & Massstab
Bohrmaschinen & Schlagbohrmaschine
Schleifmittel & Schleifblätter
Werkzeug Winkel
Wasserwaagen
von
Vorbereitung
Schneide die benötigten Holzzuschnitte aus Leimholzplatten zu. Du verwendest eine Handkreissäge oder eine Stichsäge mit Führung? Dann lege das Holz zum Schneiden mit der Vorderseite nach unten. Du verwendest eine Tischkreissäge? Dann lege das Holz mit der Vorderseite nach oben.
Schleife die Kanten, die später sichtbar und fühlbar sind, nach dem Zuschneiden mit feinem Schleifpapier und einem Schleifklotz schräg an.

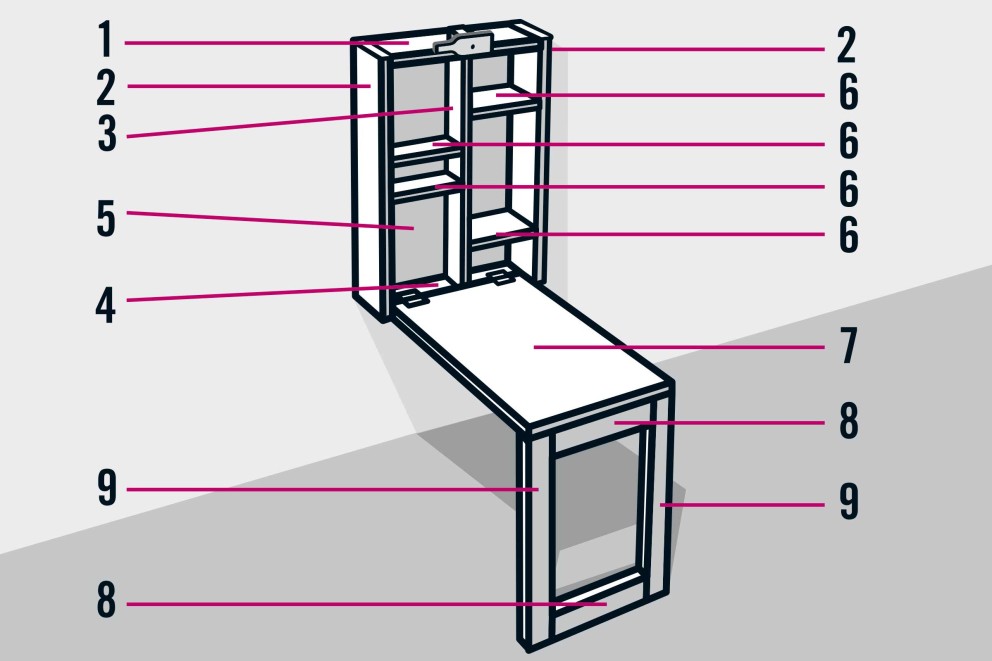

Holzzuschnitte Leimholzplatten:
- 250 x 600 x 18 mm (1x)
- 250 x 1018 x 18 mm (2x)
- 177 x 982 x 18 mm (1x)
- 177 x 600 x 18 mm (1x)
- 600 x 1000 x 18 mm (1x)
- 177 x 291 x 18 mm (4x)
- 595 x 995 x 25 mm (1x)
- 100 x 396 x 18 mm (2x)
- 100 x 995 x 18 mm (2x)
Beschrifte die Holzzuschnitte
Klebe dazu ein Stück Kreppklebeband auf das Holz und schreibe darauf die Nummer des Zuschnittes.
Arbeitsschritte
Die folgenden Arbeitsschritte lassen sich zu zweit leichter ausführen.
Regalrahmen bauen
01
Regalböden montieren
02
Die Regalböden werden versetzt zueinander montiert. Verschraube die Regalböden mit den Senkkopfschrauben (3,5 x 35 mm) an der Trennwand. Setze die verschraubten Böden in den Rahmen ein und befestige sie mit Eckverbindern und je 4 Halbrundkopfschrauben (3,5 x 16 mm) rechtwinklig an den Aussenwänden. Verschraube die Trennwand oben und unten mit je zwei Senkkopfschrauben (3,5 x 35 mm) direkt durch den Deckel und die Bodenplatte.
Fusselement bauen
03
Für das Fusselement werden vier Brettzuschnitte mit Holzdübeln verbunden und verleimt – zum genauen Arbeiten ist eine Dübellehre erforderlich. Damit werden an jeder Verbindungsstelle zwei Dübellöcher passgenau gebohrt.
04
Stecke die Holzdübel in die Bohrlöcher. Wenn das Einstecken schwer geht, kannst Du mit dem Hammer nachhelfen. Streiche etwas Holzleim auf die Verbindungsfläche und füge die Holzzuschnitte zusammen.
Fusselement mit Tischplatte verschrauben
05
Nach dem Aushärten des Holzleimes wird das Fusselement aussen bündig mit der Tischplatte mit Scharnieren an der Tischplattenunterseite verschraubt: Verschraube die beiden Scharniere zuerst mit je drei Senkkopfschrauben (3 x 16 mm) am Fusselement und anschliessend mit je drei Senkkopfschrauben (3,5 x 16 mm) an der Tischplatte.
06
Stell das Regal auf ein Brett und richte die Tischplatte mit Fusselement daran aus – dabei liegt die Tischplatte auf dem Fussteil. Verschraube die Tischplatte mit je 6 Senkkopfschrauben (3,5x16 mm) mit zwei Scharnieren an der Bodenplatte des Regals.
Tischplatte sichern
07
Wenn die Wandbar geschlossen wird, muss die Tischplatte gegen Herunterfallen gesichert werden. Du kannst hierzu eine einfache Verriegelung aus Holzresten bauen. Das bewegliche Teil, hier in Form einer Flasche, kannst Du mit einer Laubsäge aus einer Sperrholzplatte aussägen. Schraube den Riegel mit einer Holzschraube mit Teilgewinde an einen Holzrest (ca. 100x60x40 mm), damit er sich später drehen lässt. Die Verriegelung verschraubst Du von innen mit zwei Senkkopfschrauben (3,5x35 mm) am Deckel des Wandregals.
Murphy Bar aufhängen
08
Bohre Befestigungslöcher in die Rückwand, um die Wandbar aufhängen zu können. Wähle die Montagehöhe so, dass die Tischplatte nach dem Ausklappen in der Waage ist. Durch die Löcher in der Rückwand wird die Wandbar mit Dübeln und Schrauben im Mauerwerk verankert.
Murphy Bar öffnen & schliessen
09
Die Wandbar lässt sich mit wenigen Handgriffen öffnen: Die Tischplatte gegen Herunterfallen abstützen, die Verriegelung öffnen, die Tischplatte mit Fussteil vorsichtig herausklappen und das Fusselement senkrecht aufstellen.
Holz schützen
Wird die Wandbar im Freien angebracht? Dann musst Du sie vor Witterungseinflüssen schützen, z. B. mit einer Holzlasur.
