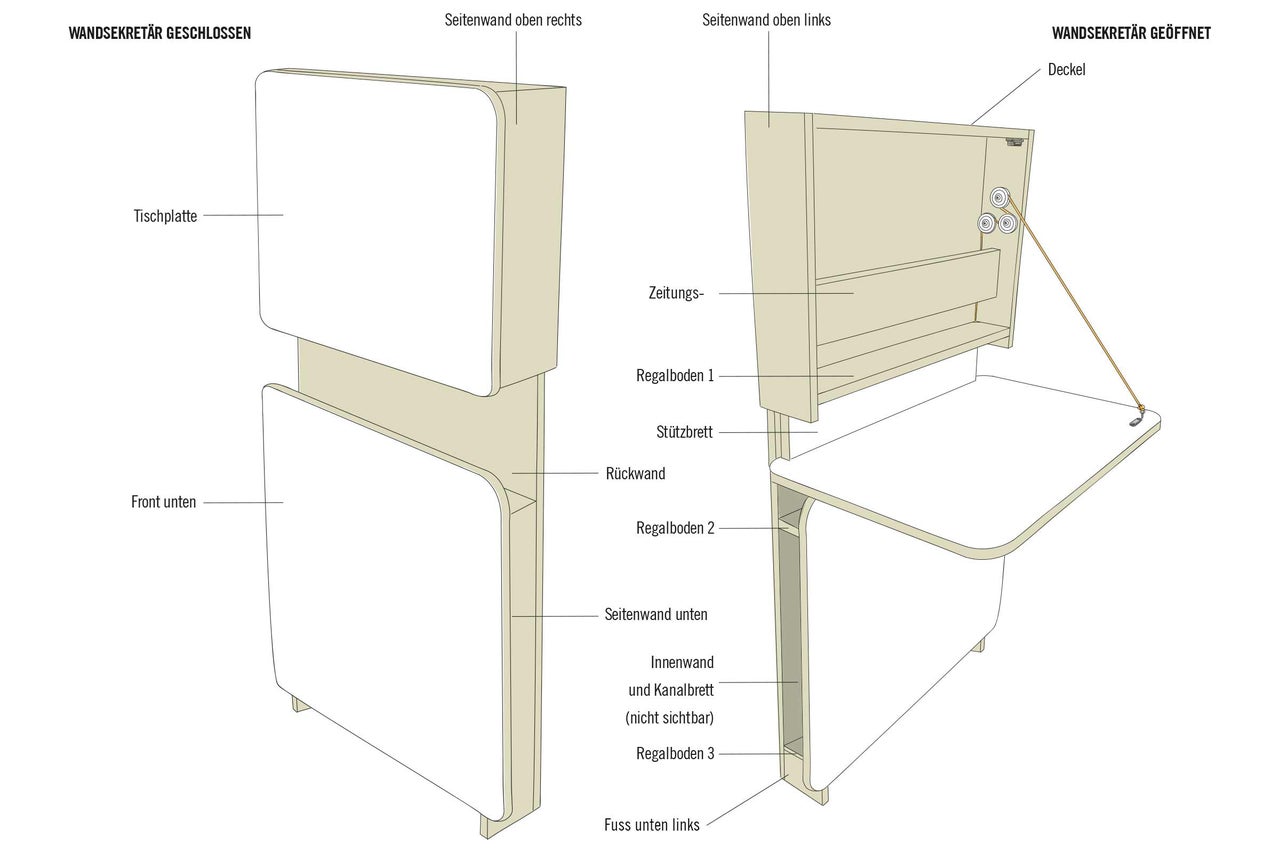

Wandklapptisch selber bauen

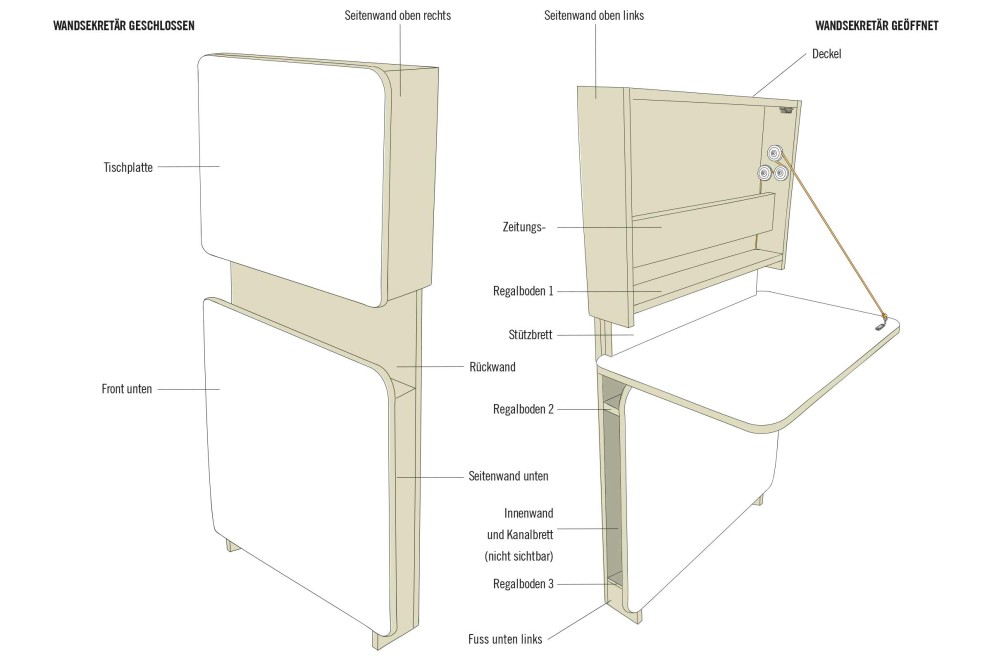

Home Office steht an, aber Du hast keinen Platz für einen grossen Schreibtisch? Dann bau Dir doch den klappbaren Schreibtisch Franz von BUILDIFY. Der ist gleichzeitig ein Sekretär und bietet Dir auch Stauraum für Unterlagen. Hast Du Feierabend, kannst Du ihn einfach wegklappen.
MöbelbauZum Sortiment
Das brauchst Du dafür
Material
Scharnier schmal mit vernietetem Messing ...
Seilrolle Mamutec Ø 40 mm für 6 mm Seile
Maurerschnur Mamutec Polypropylen gelb Ø ...
Küpper Höhenverstellbarer Ersatzfuss 45 ...
Kotflügelscheibe 4,3 x 20 mm galv. verzi ...
Unterlegscheibe DIN 9021, 22 mm galv. ve ...
Ringschraube 30 x 14 mm, 50 Stück
Abdeckkappe SW 4, 4 x 13 mm weiss 100 St ...
von
Werkzeuge
Wolfcraft Vorbohrer Ø 4,5-11 mm mit Senk ...
Bosch Gewebeschleifblatt 230 x 280 mm K1 ...
von
Vorbereitung
Zuschnittliste Sperrholz Seekiefer (18 mm):
- Rückwand: 1 Stück à 600x1275 mm
- obere Seitenwand: 2 Stücke à 118x440 mm
- untere Seitenwand (rechter Fuss) : 1 Stück à 100x618 mm
- linker Fuss: 1 Stück à 100x230 mm
- Regalböden 1: 3 Stücke à 100x600 mm
- Regalböden (2– 3): 3 Stücke à 100x582 mm
- Deckel: 1 Stück à 100x600 mm
- Zeitungshalter: 1 Stück à 100x600 mm
- Innenwand: 1 Stück à 480x500 mm
- Kanalbrett: 1 Stück à 82x500 mm
Zuschnittliste Multiplexplatte Birke weiss (18 mm):
- Tischplatte: 1 Stück à 450x700 mm
- Front: 1 Stück à 650x700 mm
- Stützbrett: 1 Stück à 110x600 mm
Arbeitsschritte

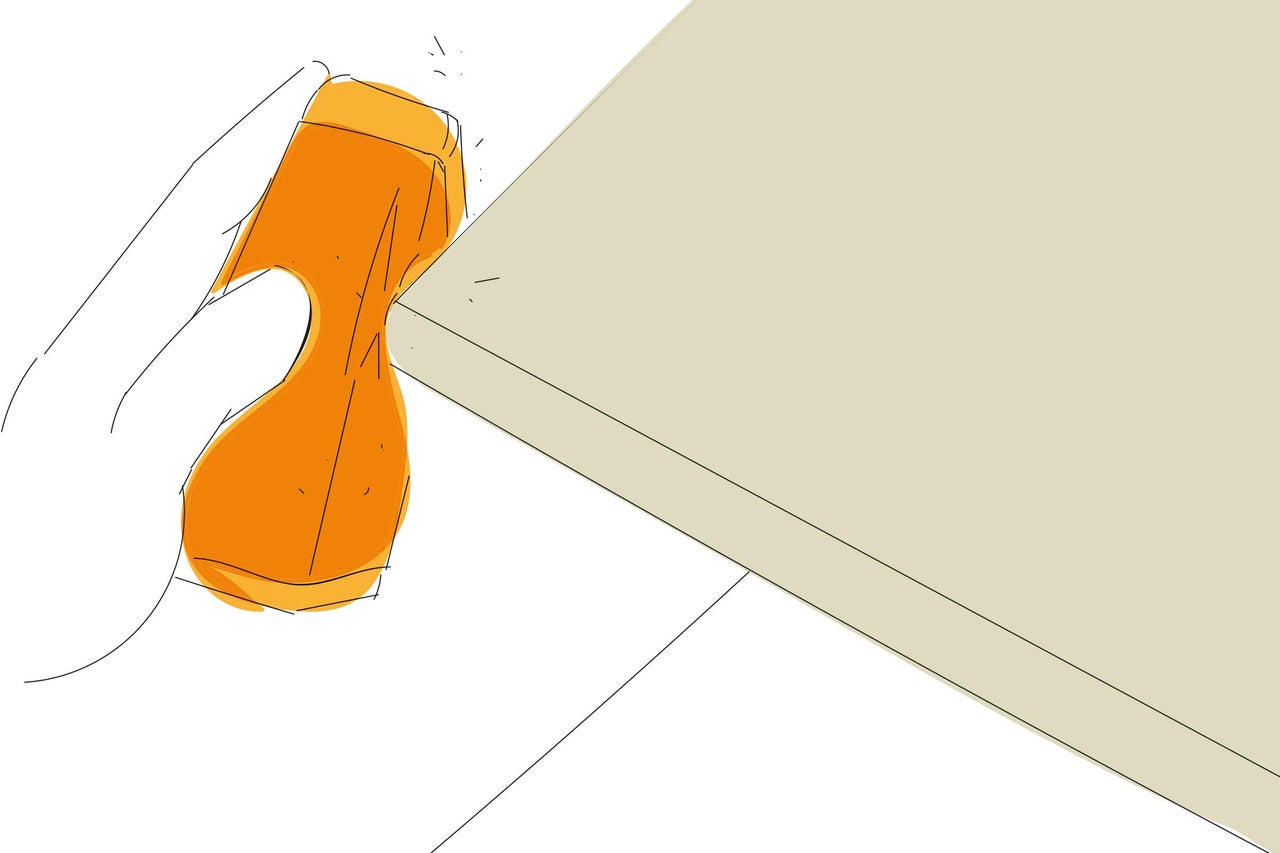

Sägekanten schleifen
01
Schleifpapier um den Handschleifklotz wickeln und die Sägekanten schleifen, bis alle rauen Stellen glatt sind.

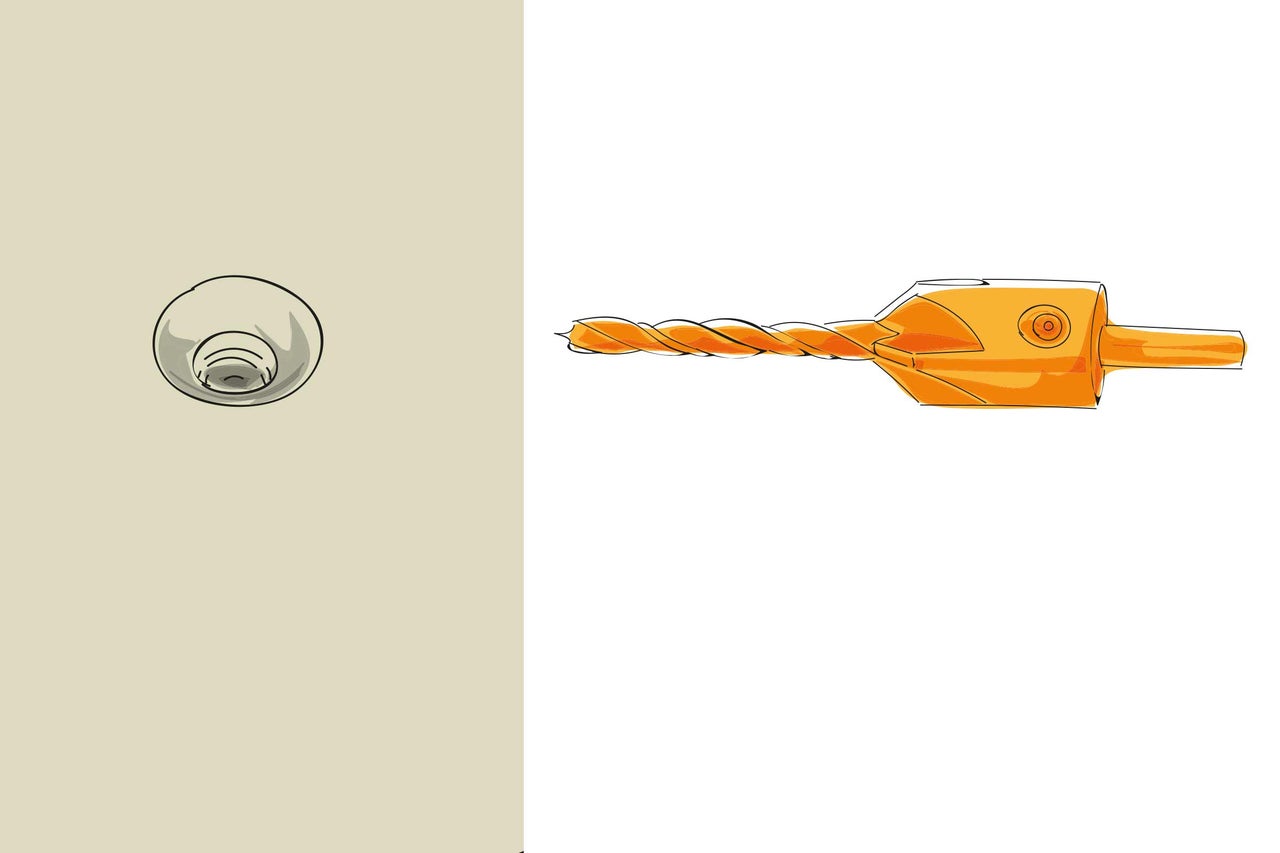

Tipp: Bohren
Für das Bohren empfiehlt sich ein «Vorbohrer mit Senker». Damit entsteht am oberen Ende des Bohrlochs ein Konus, der Platz für den Schraubenkopf bietet. Der Schraubenkopf steht dadurch nicht über, und Du vermeidest Risse im Holz!

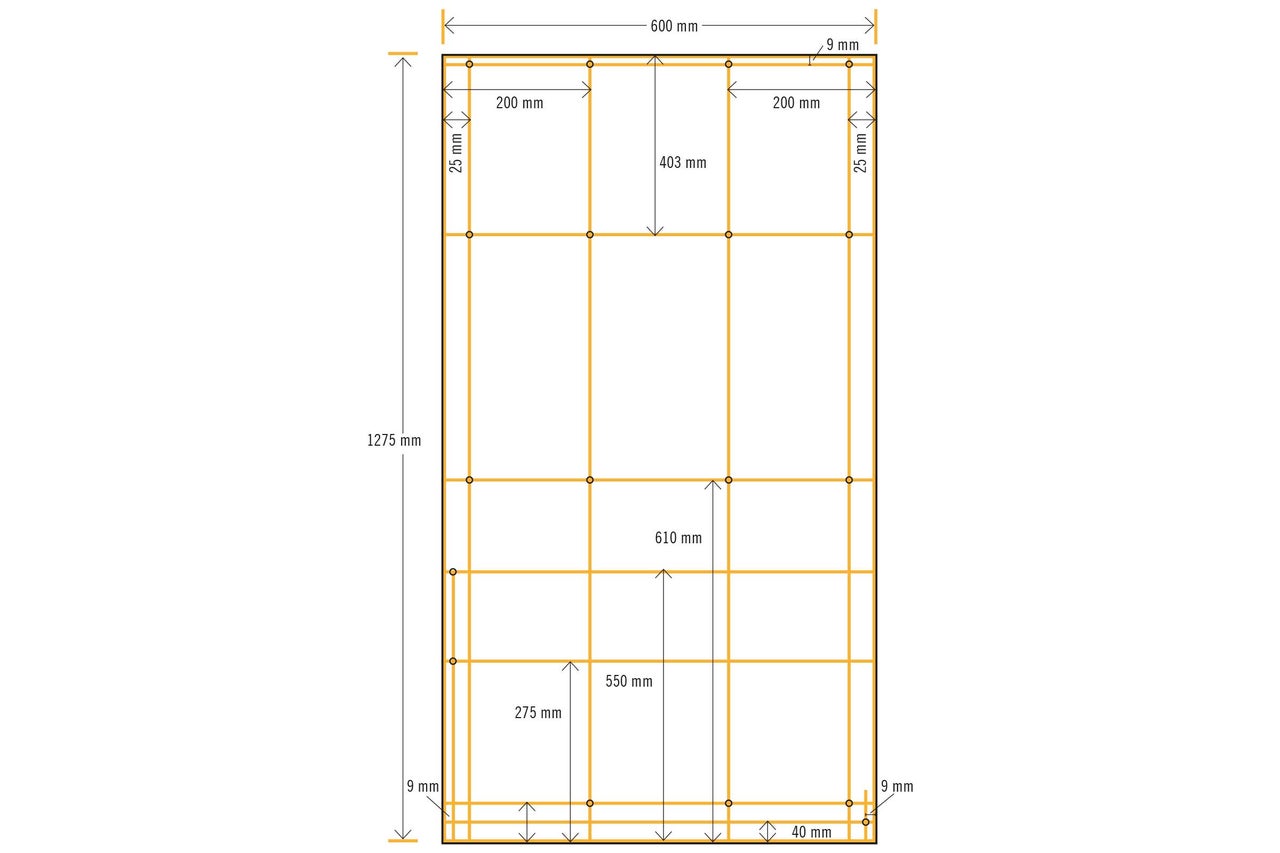

Rückwand (Rückseite) bohren und senken
02
Die Rückseite entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Rückwand später mit den Regalböden, der unteren Seitenwand (= rechter Fuss) und dem linken Fuss.

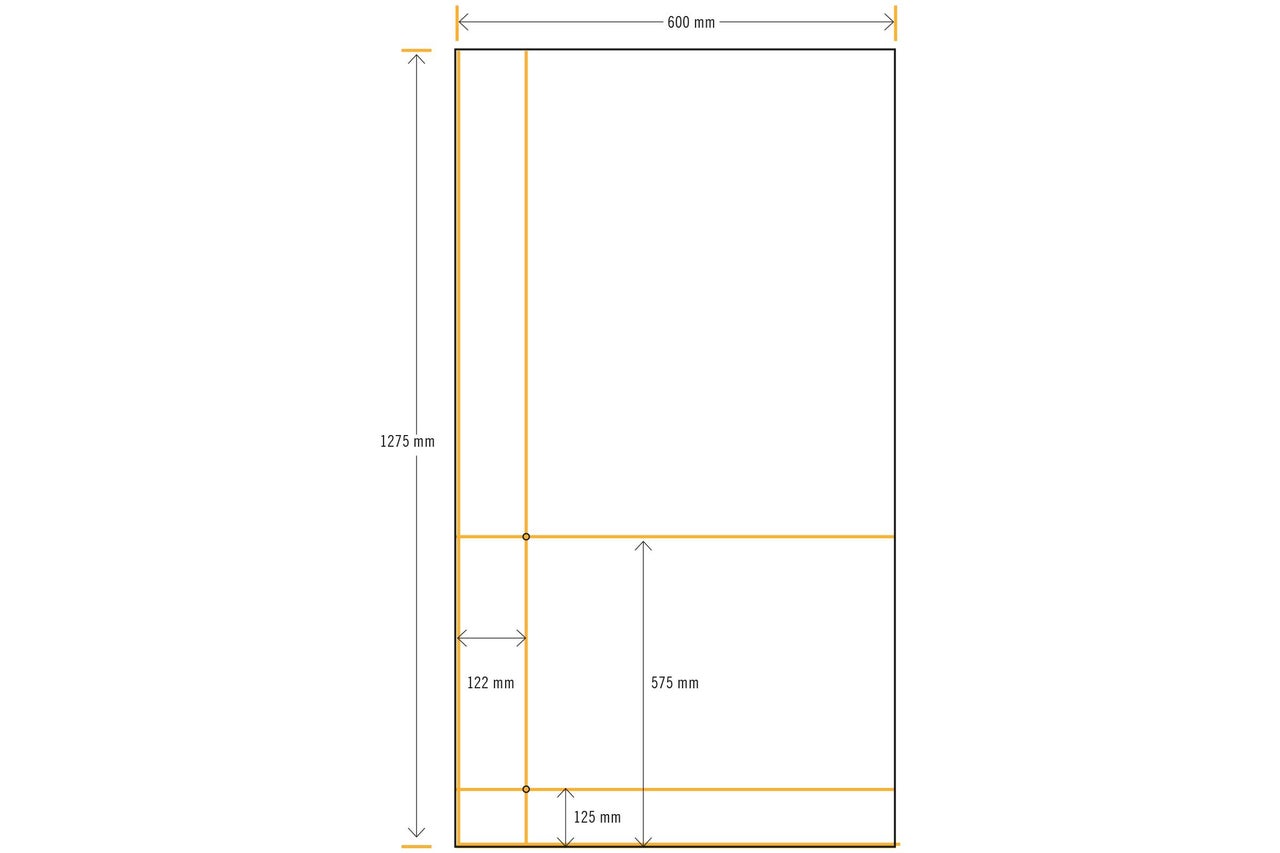

Rückwand (Rückseite) bohren und senken
03
Die Rückseite entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Rückwand später mit dem innenliegenden Kanalbrett.

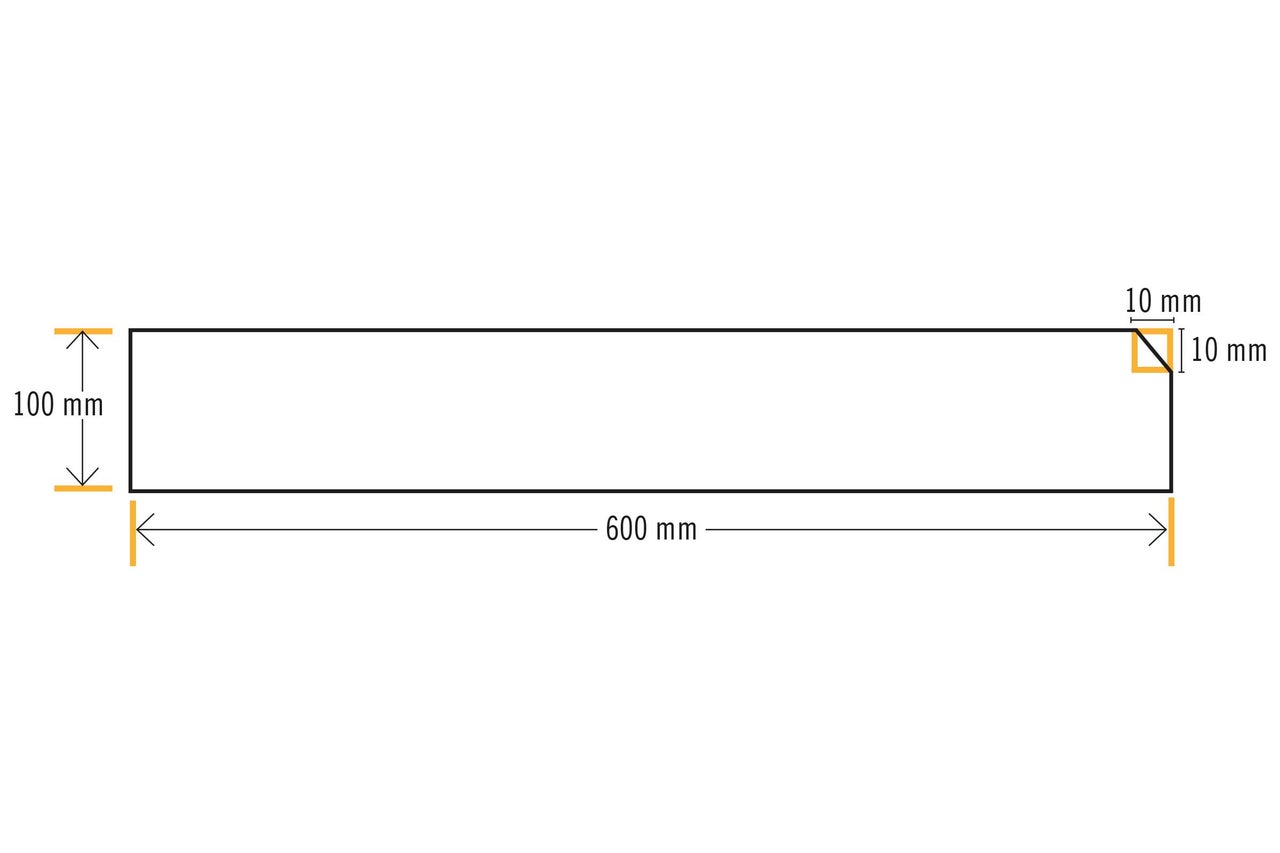

Regalboden 1 zuschneiden
04
Den Regalboden entsprechend der Skizze mit der Stichsäge zuschneiden. Durch diesen Ausschnitt wird später das Seil des Gegengewichts geführt.

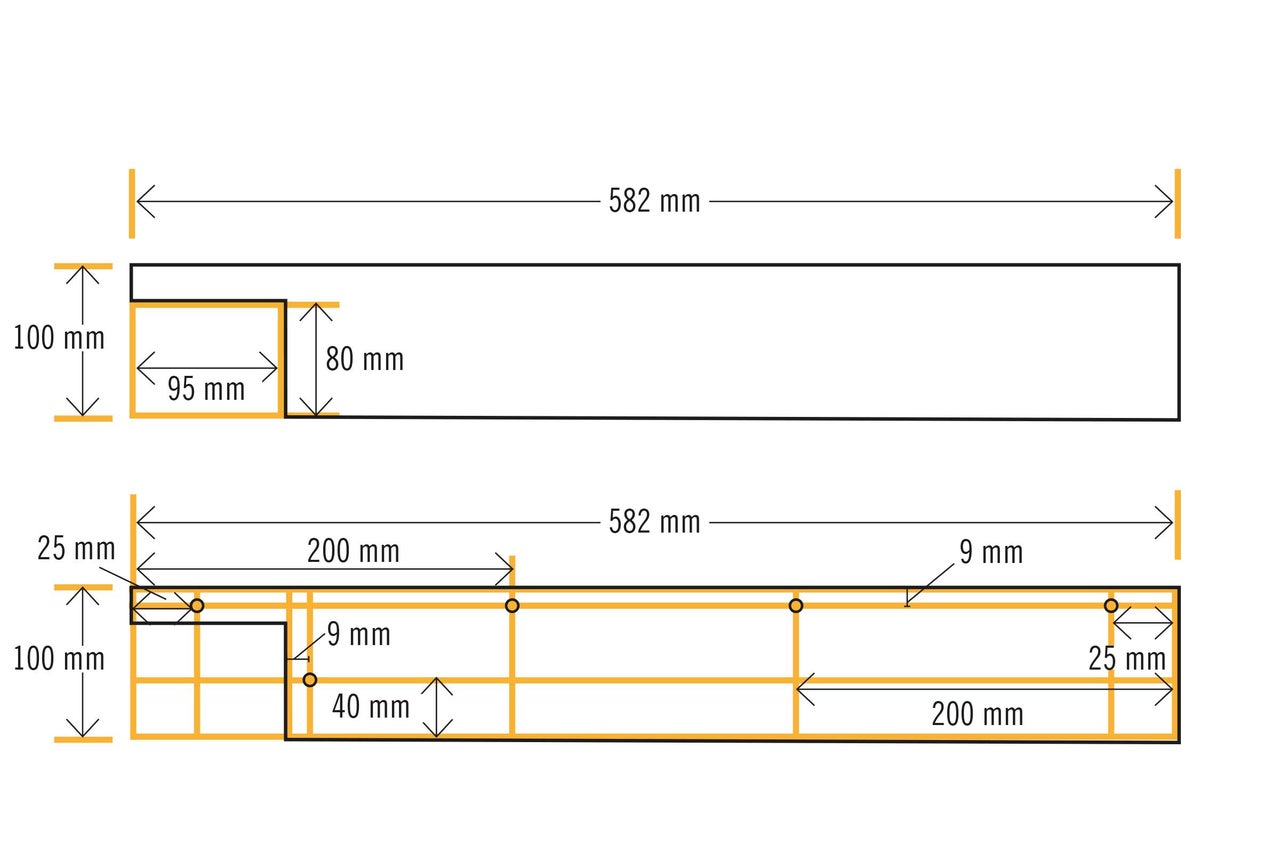

Regalboden 2 zuscheiden, bohren und senken
05
Den Regalboden entsprechend der oberen Skizze mit der Stichsäge zuschneiden. Durch diesen Ausschnitt wird später das Gegengewicht geführt. Danach den Regalboden mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diesen Regalboden mit der Innenwand sowie mit dem Kanal.

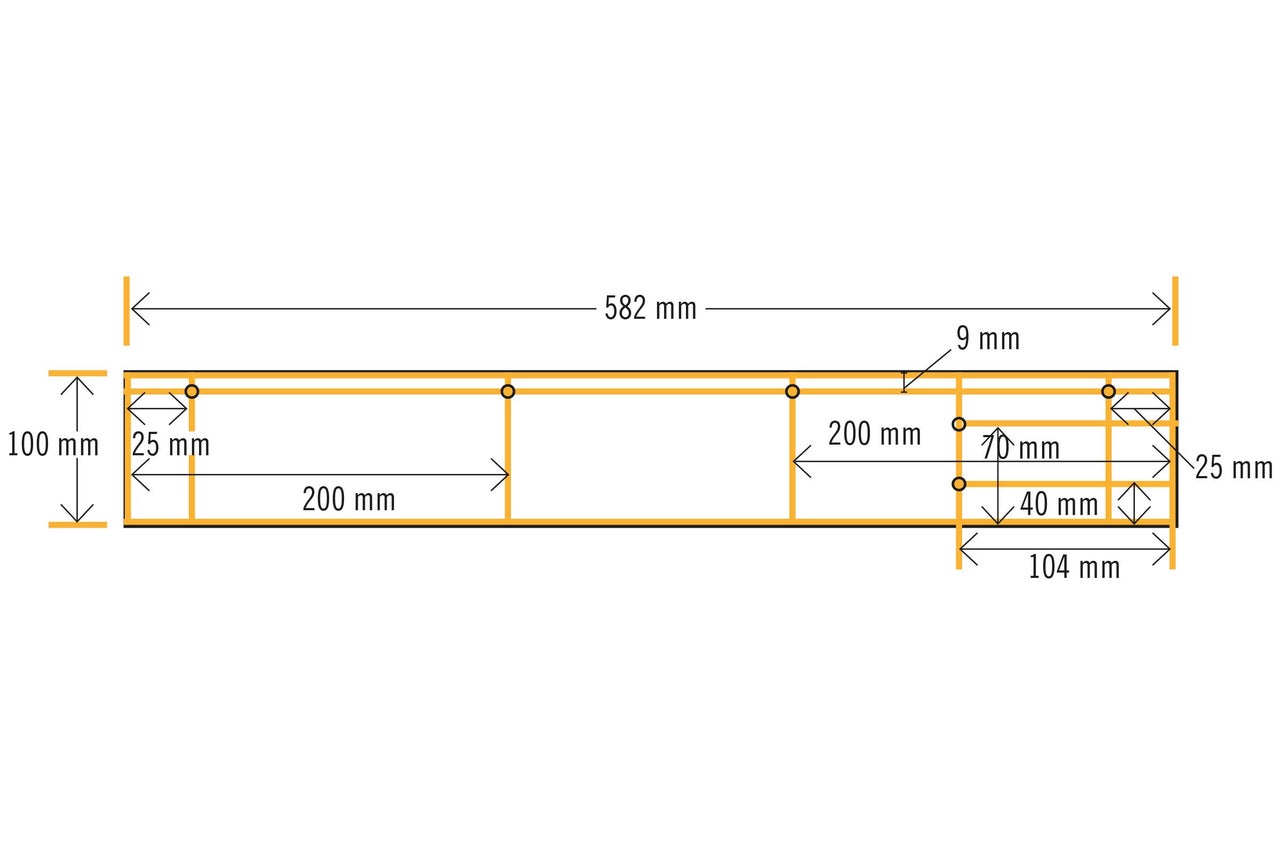

Regalboden 3 (Unterseite) bohren und senken
06
Den Regalboden entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diesen Regalboden mit der Innenwand und dem Kanalbrett.

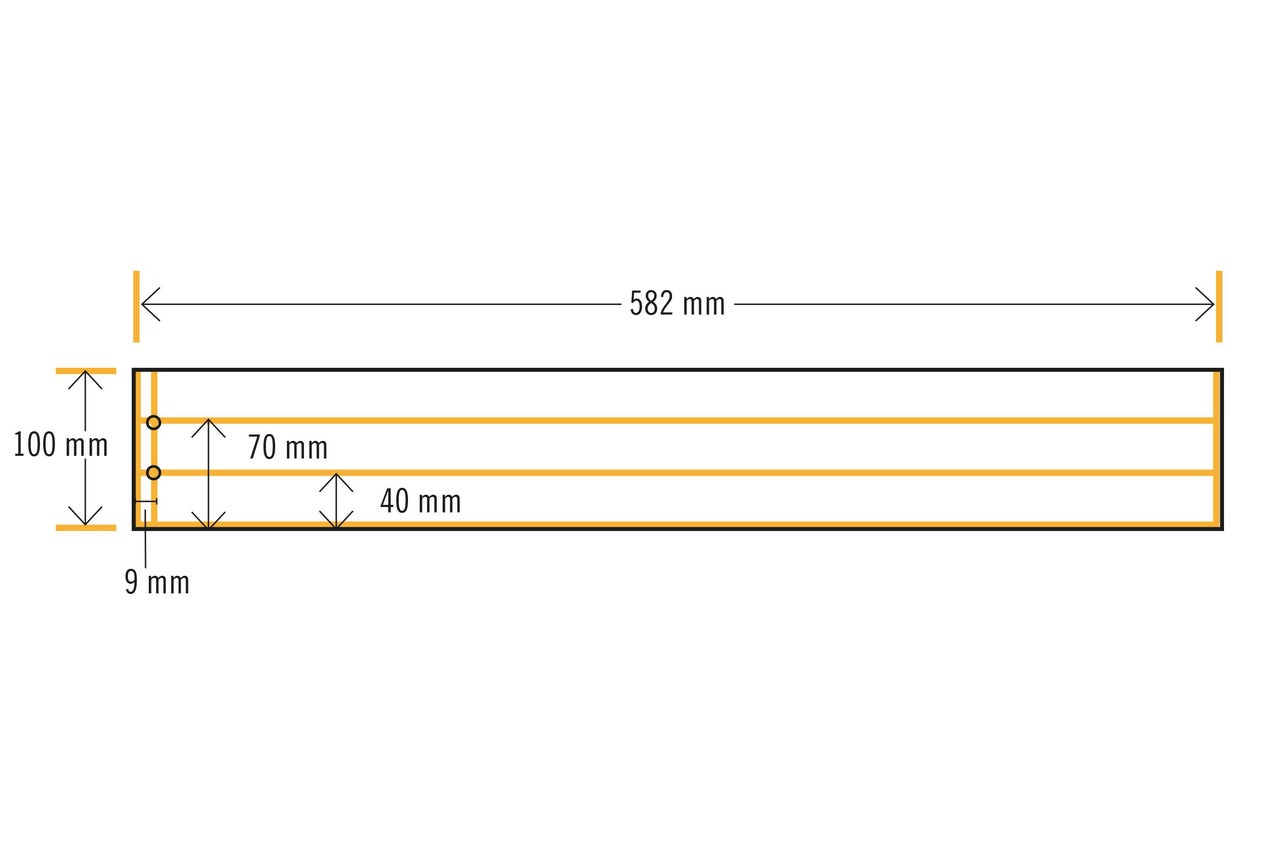

Regalboden 3 (Oberseite) bohren und senken
07
Den Regalboden 3 umdrehen und entsprechend der Skizze von oben mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du den Regalboden 3 später mit dem linken Fuss.

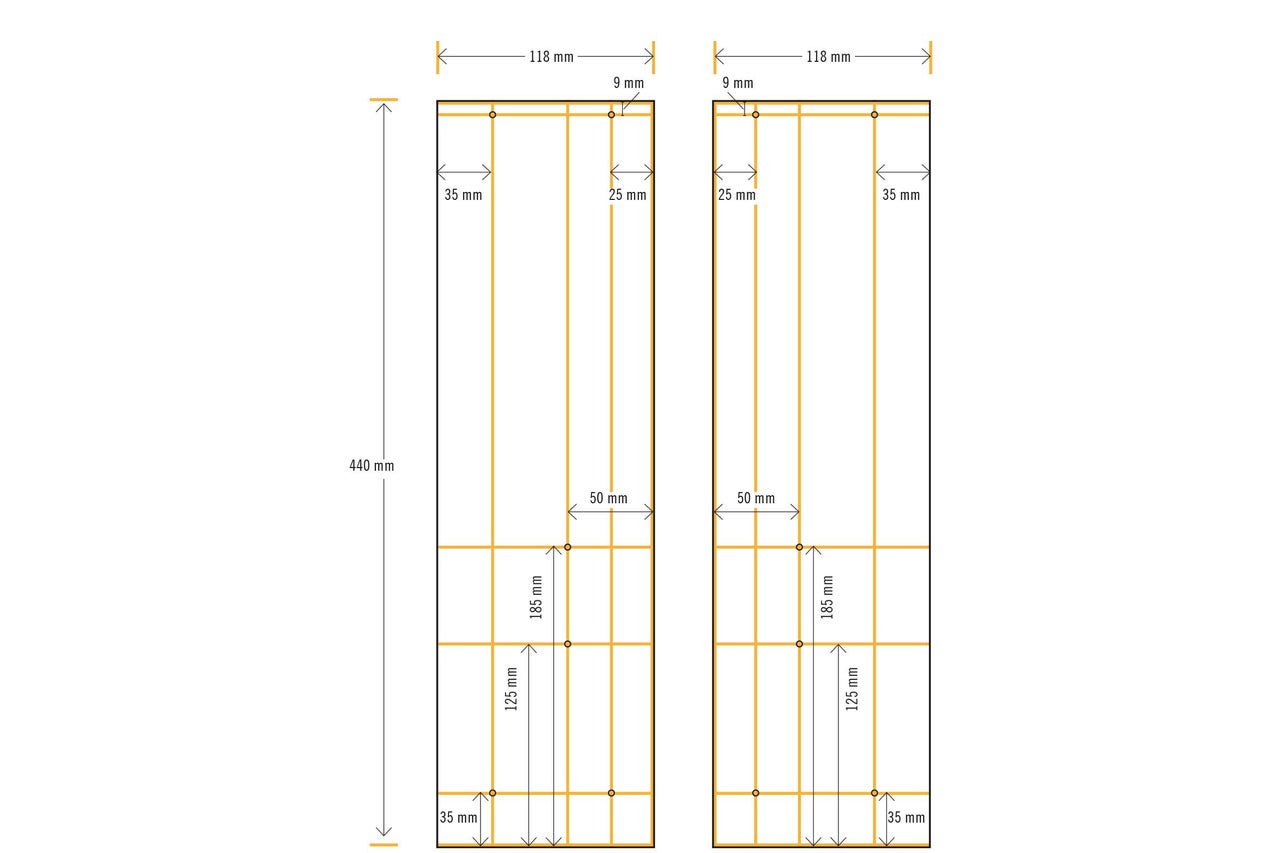

Seitenwände (oben) bohren und senken
08
Die beiden Seitenwände oben entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken – die beiden Seitenwände können übereinandergelegt und in einem Arbeitsgang gebohrt werden. Die Bohrungen der unten liegenden Seitenwand anschliessend von der anderen Seite separat senken, sodass die oberen Seitenwände spiegelgleich werden. Durch diese Bohrlöcher verschraubst Du die Seitenwände später mit dem Regalboden 1 und dem Zeitungshalter.

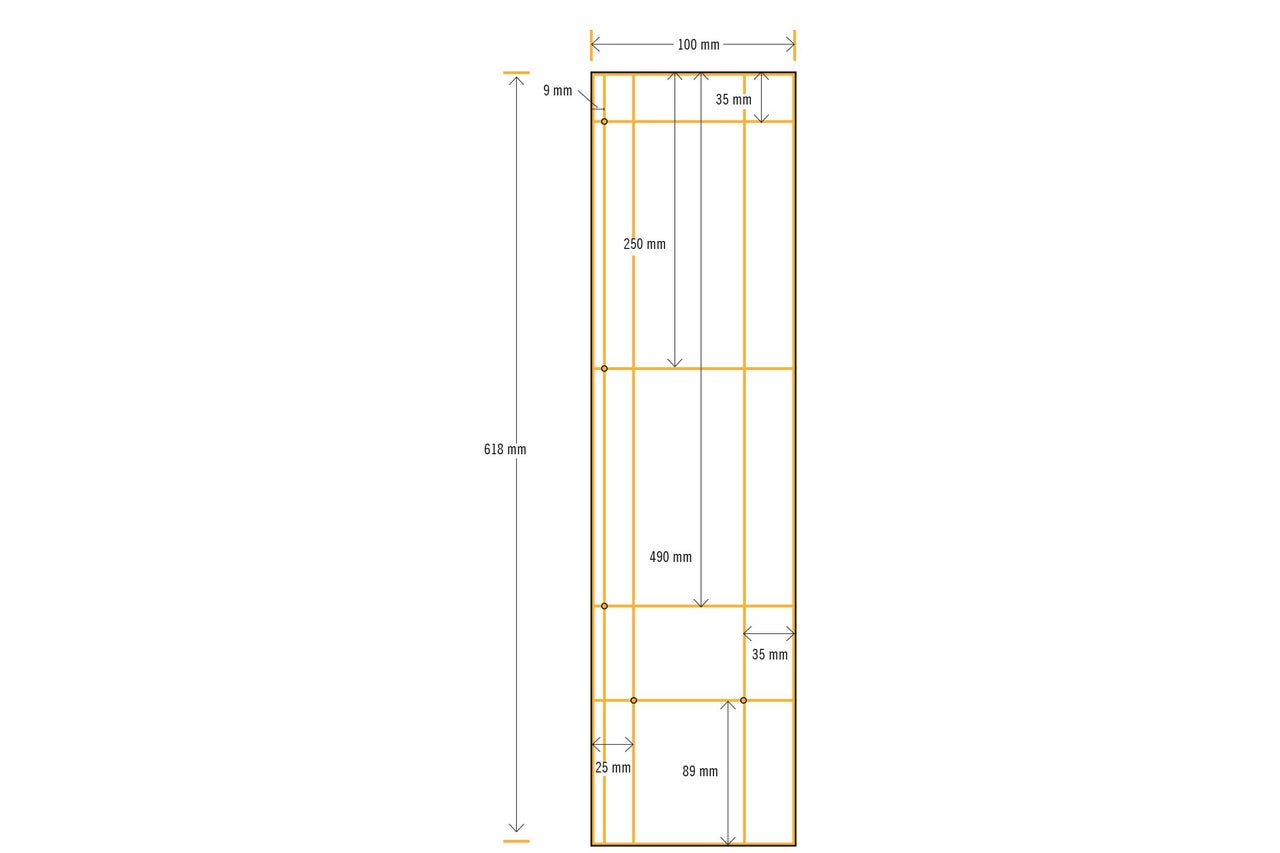

Seitenwand (unten) bohren und senken
09
Die untere Seitenwand entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Seitenwand mit der Innenwand, der Rückwand und dem Regalboden 3.

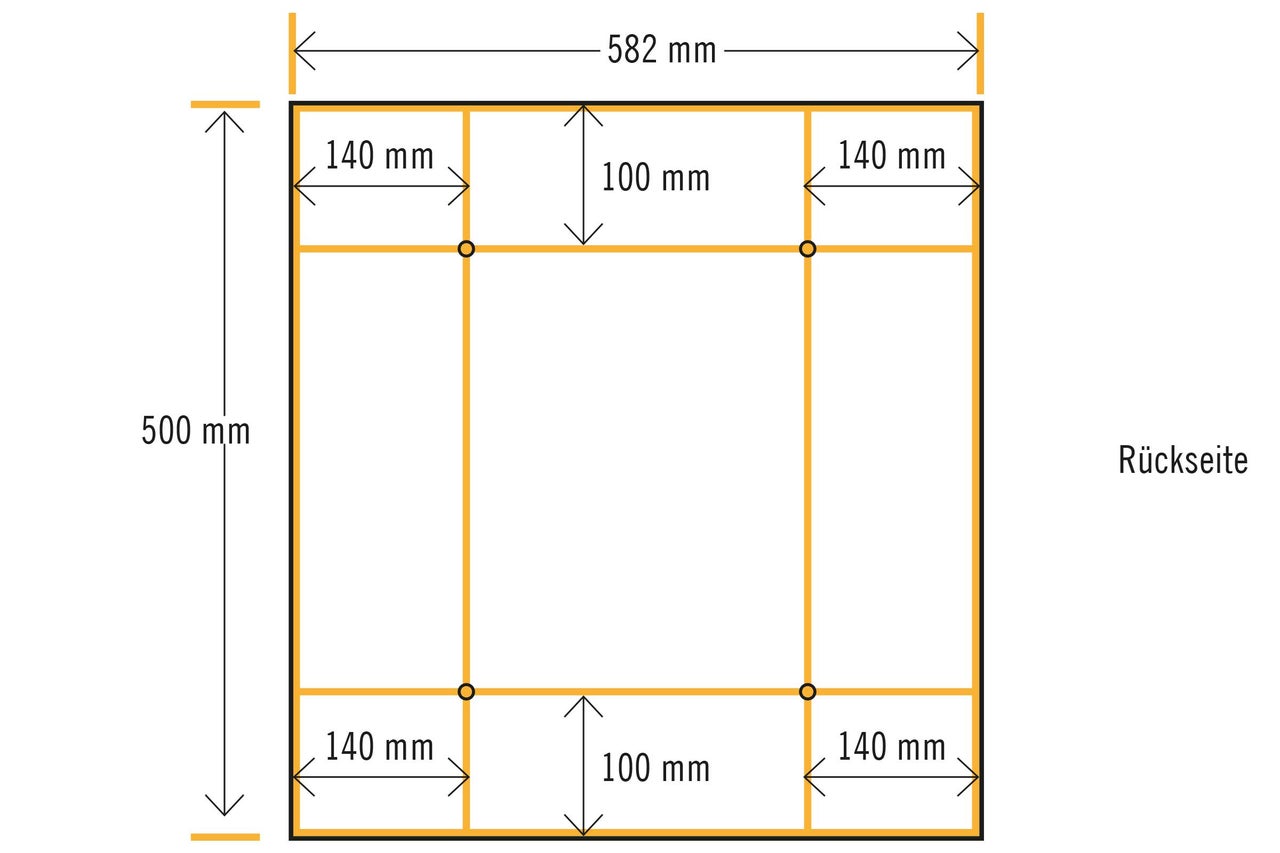

Innenwand (Rückseite) bohren und senken
10
Die Innenwand entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Innenwand später mit der Front.

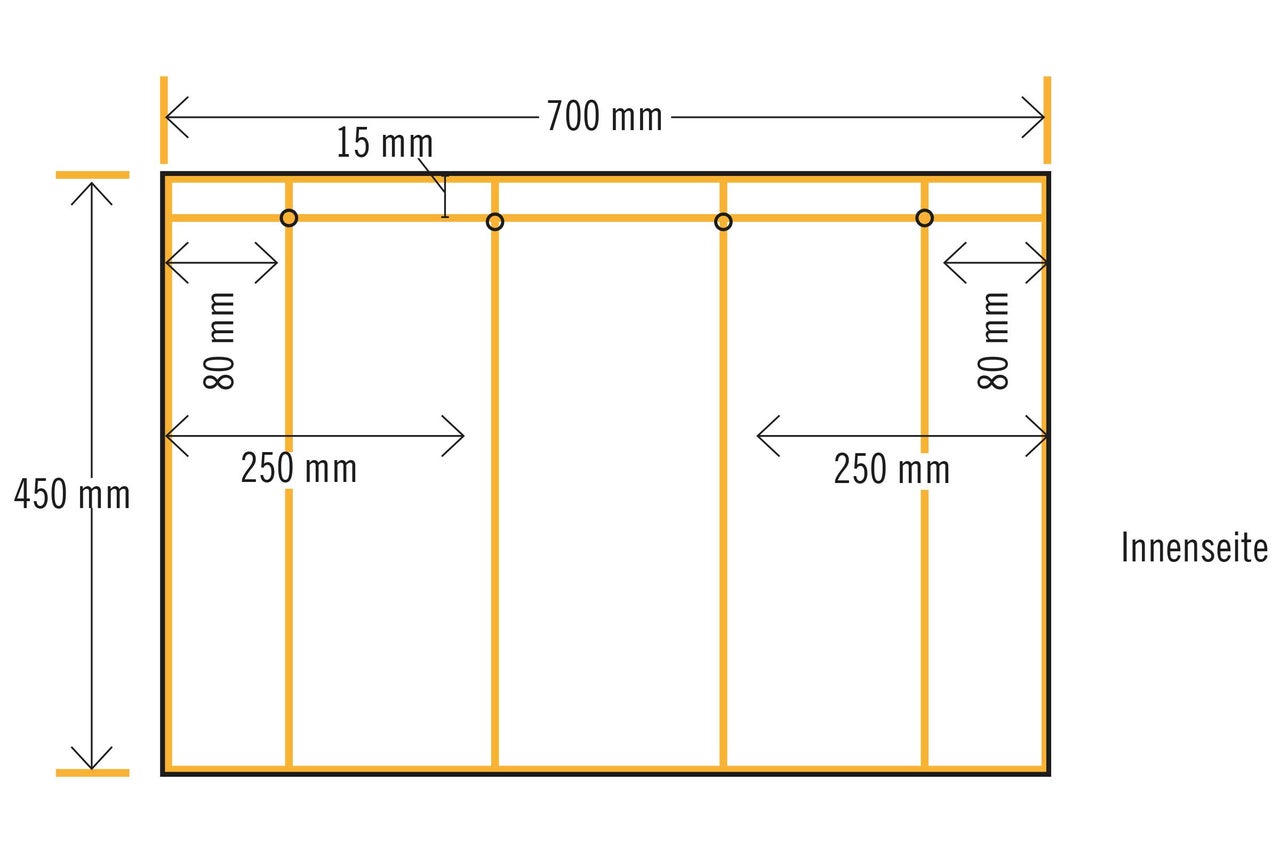

Tischplatte (Innenseite) bohren und senken
11
Die Tischplatte entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Innenwand später mit dem Stützbrett.
Achtung
Beim Bohreraustritt auf der Sichtseite kann es zum Abplatzen der Melaminharzbeschichtung kommen. Eventuell mit 2mm-Bohrer vorbohren.

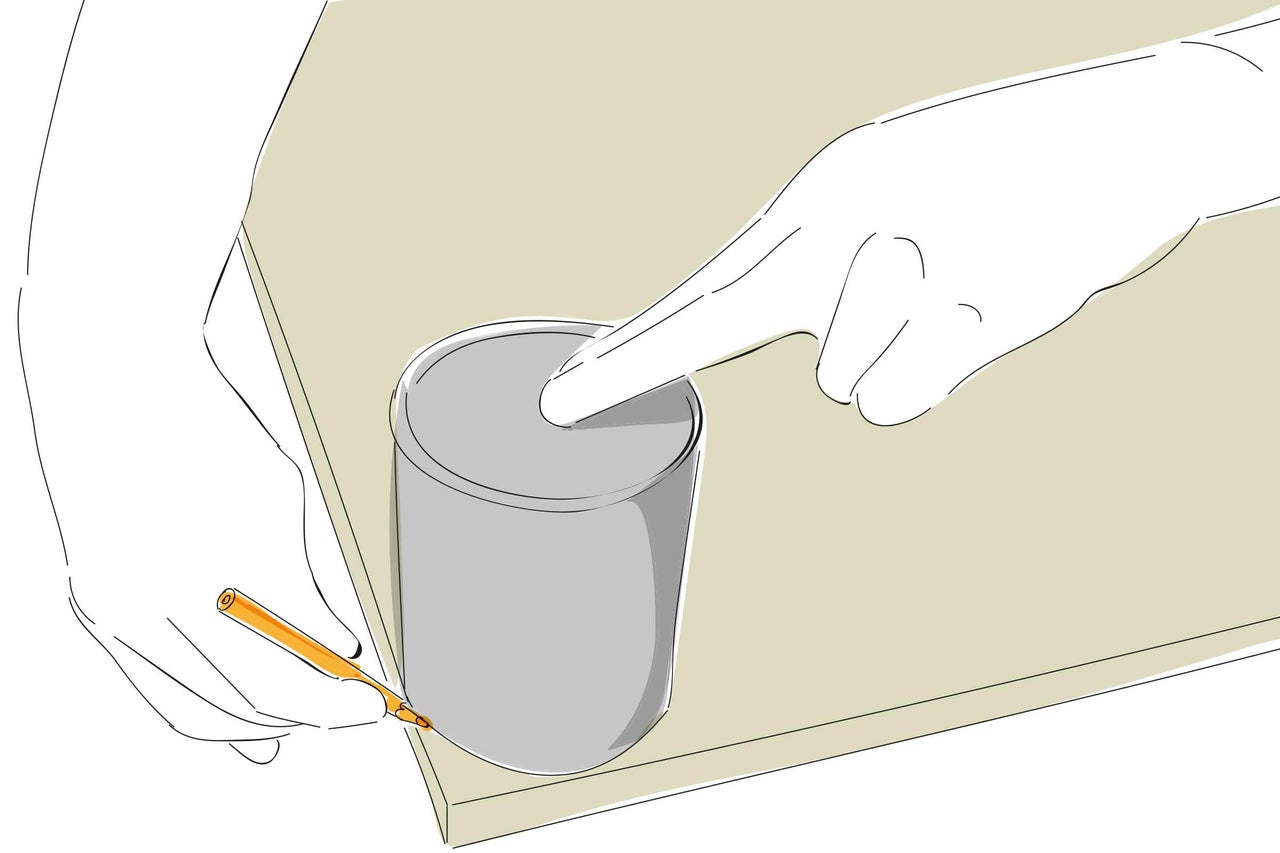

Rundungen für Tischplatte und Front zuschneiden
12
Die Ecken der Tischplatte und der Front unten abrunden. Dazu eine Standardfarbdose (55 mm Radius) an den Ecken platzieren und den Radius nachzeichnen. Danach die Ecken mit der Stichsäge zuschneiden und die Sägekanten schleifen, bis alle rauen Stellen glatt sind.

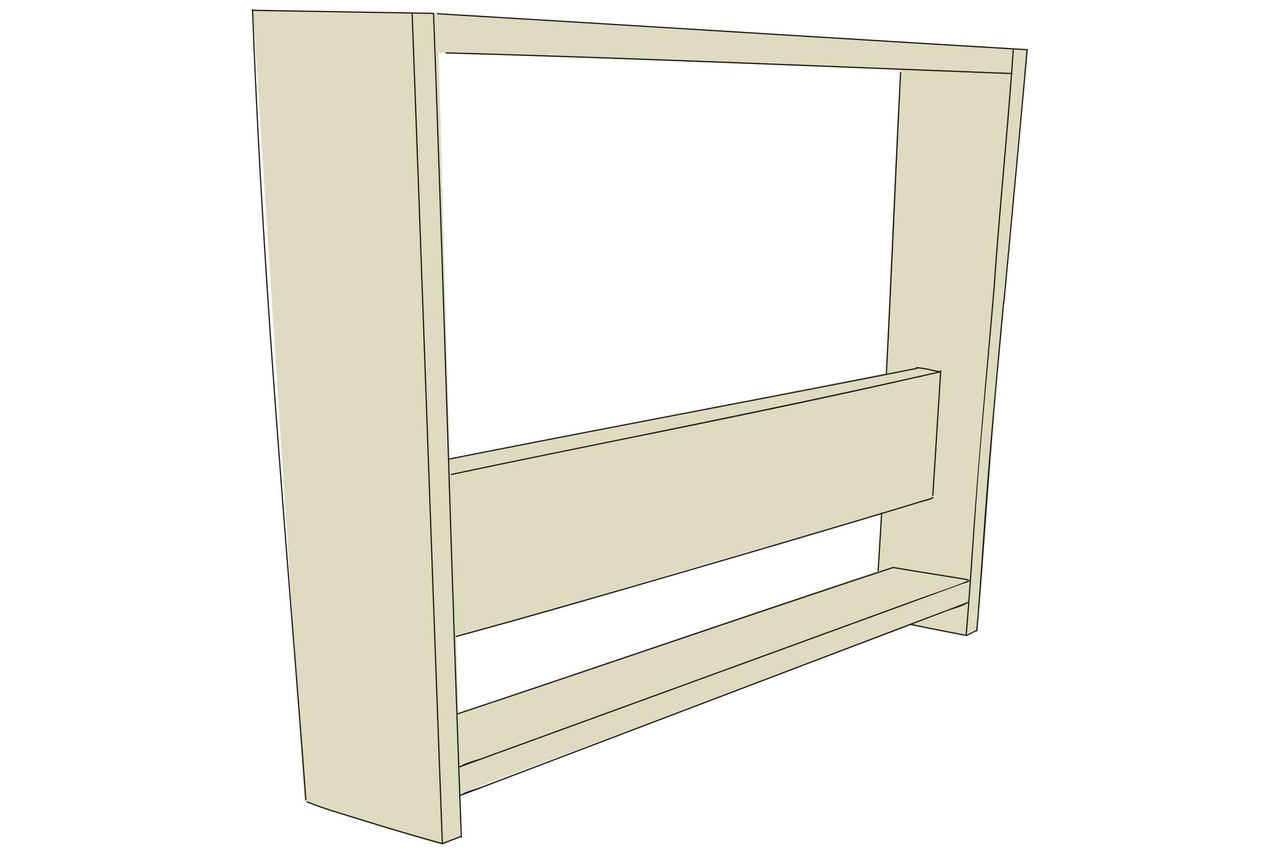

Konstruktion oben verschrauben
13
Den Deckel, den Zeitungshalter und den Regalboden 1 mit je zwei Schrauben (3,5x40 mm) zwischen den oberen Seitenwänden verschrauben.
Achtung
Vor dem Verschrauben den Fuss (100x230 mm) mit der Stichsäge auf 80x100 mm zuschneiden.

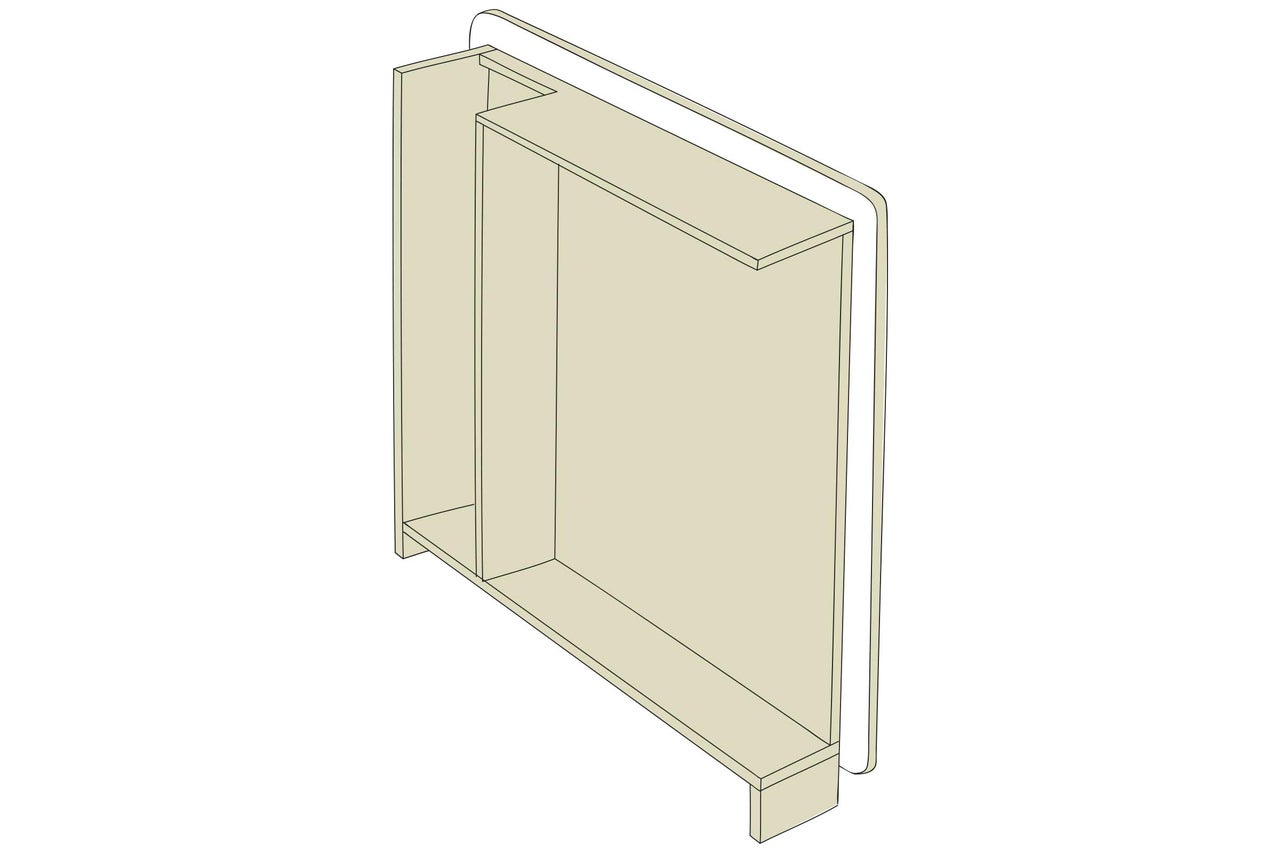

Konstruktion unten verschrauben
14
Mit der Innenwand werden jetzt folgende Teile in dieser Reihenfolge verschraubt: der Regalboden 2 von oben, der Regalboden 3 von unten und dazwischen das Kanalbrett; danach die untere Seitenwand und der Fuss unten links. Anschliessend wird das Kanalbrett mit den beiden Regalböden verschraubt sowie der Regalboden 3 mit der unteren Seitenwand und dem Fuss unten links. Dazu sind insgesamt 18 Schrauben (3,5x40 mm) nötig. Die Front mit vier Schrauben (5,0x25 mm) mittig und mit einem Überstand von 100 mm zur oberen Kante der Innenwand von hinten mit der Innenwand verschrauben.

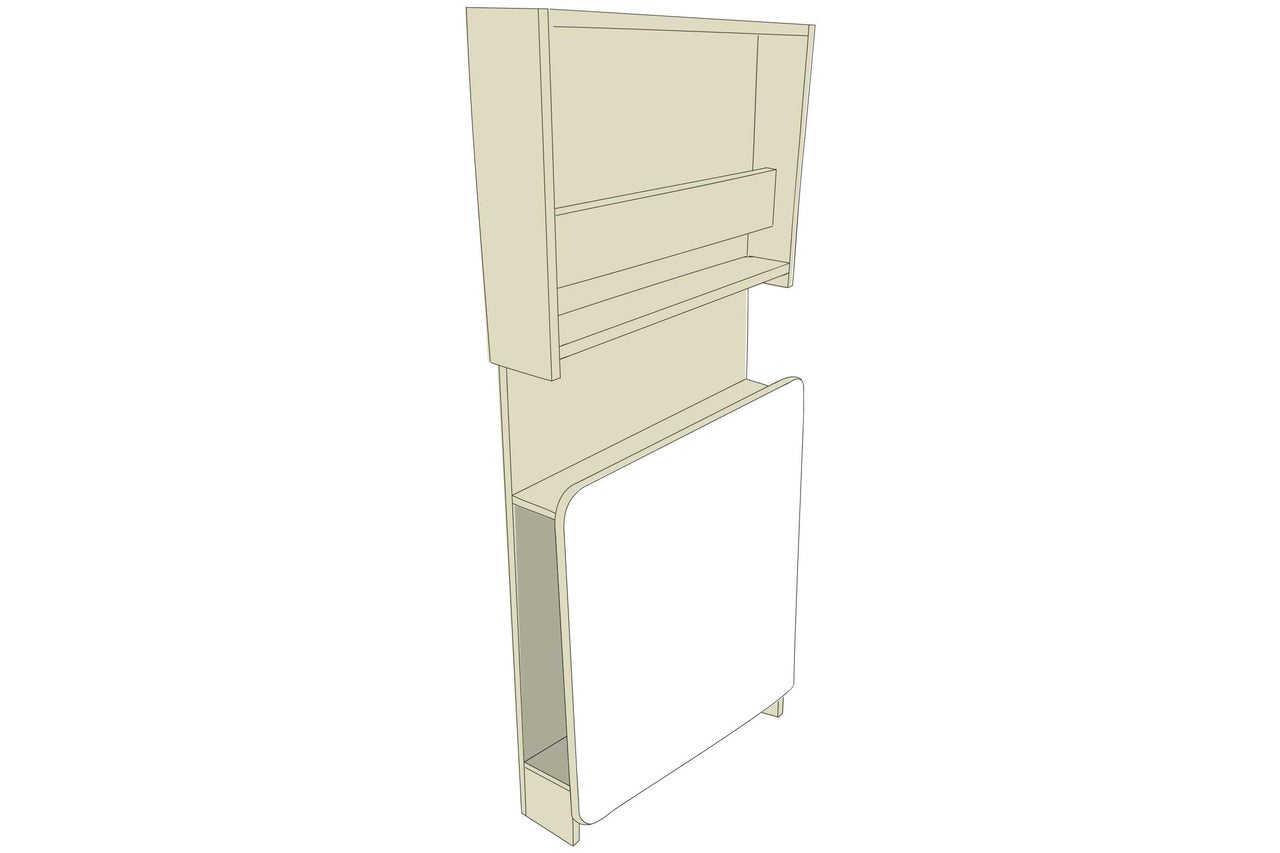

Konstruktionen mit Rückwand verbinden
15
Die beiden Konstruktionen ringsum bündig mit insgesamt 20 Schrauben (3,5x40 mm) mit der Rückwand verschrauben.

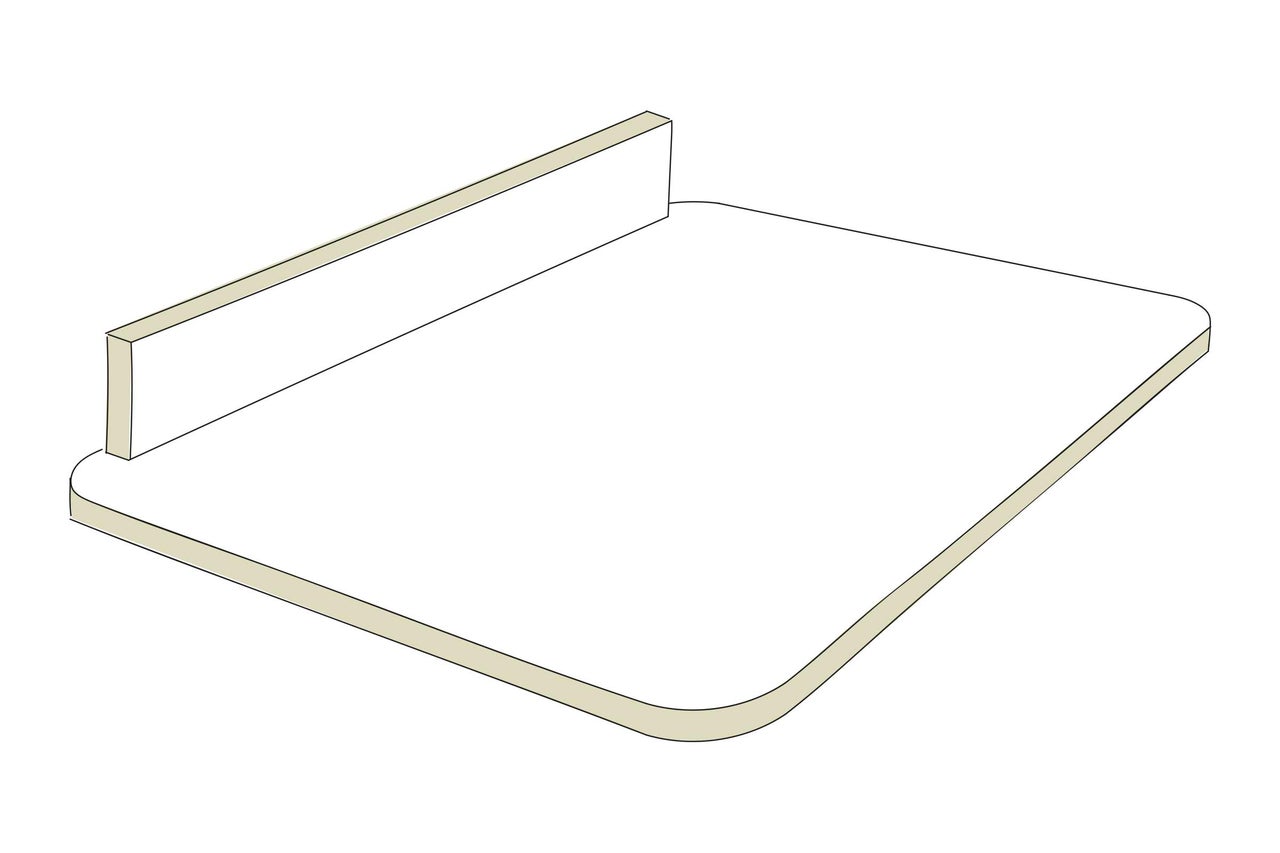

Stützbrett an Tischplatte montieren
16
Das Stützbrett mit vier Schrauben (3,5x40 mm) mit der Tischplatte verschrauben. Weisse Abdeckkappen auf die Schraubenköpfe der Tischplatte stecken.

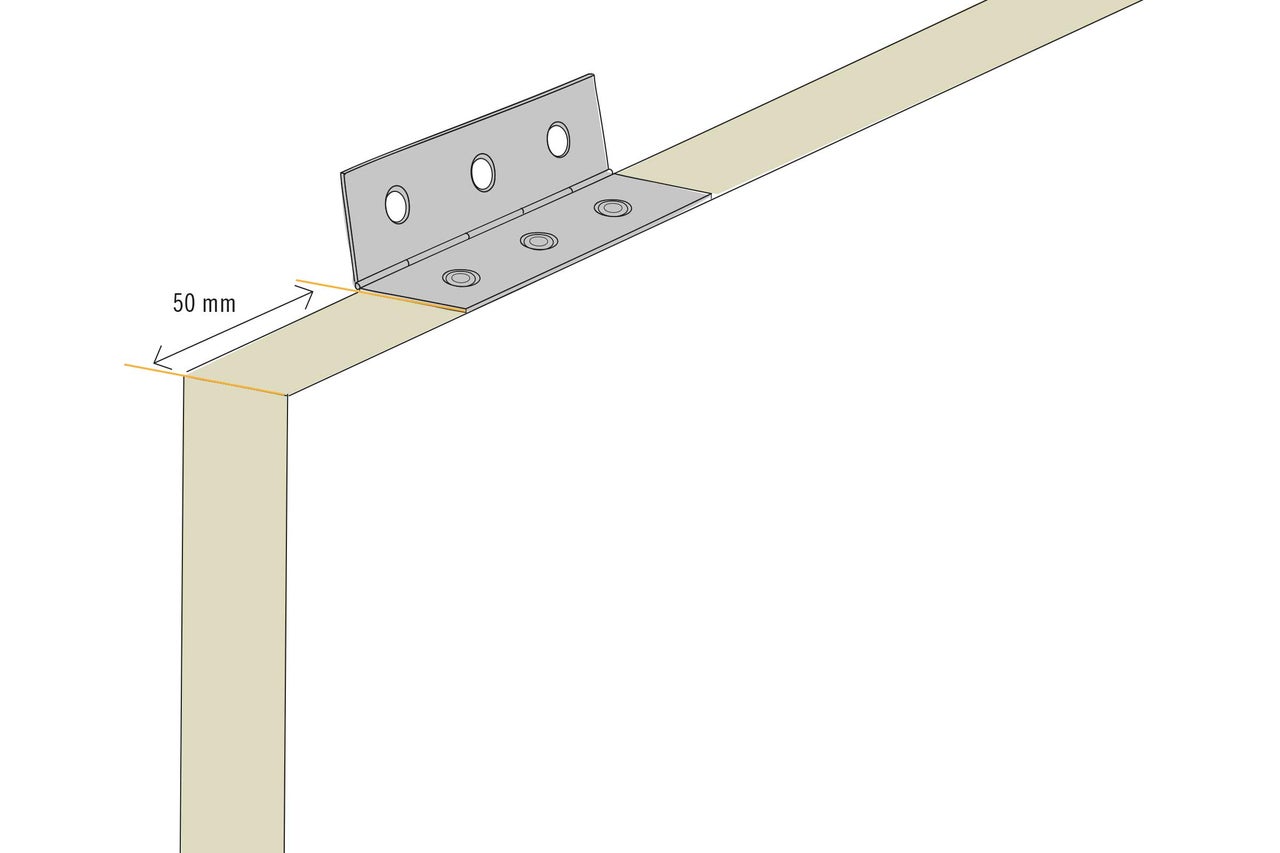

Scharniere montieren
17
Die beiden Scharniere (64x34 mm) mit je drei Schrauben (3,5x16 mm) auf der langen Seite (600 mm) mit je einem Abstand von 50 mm zur Aussenkante auf dem Stützbrett montieren.

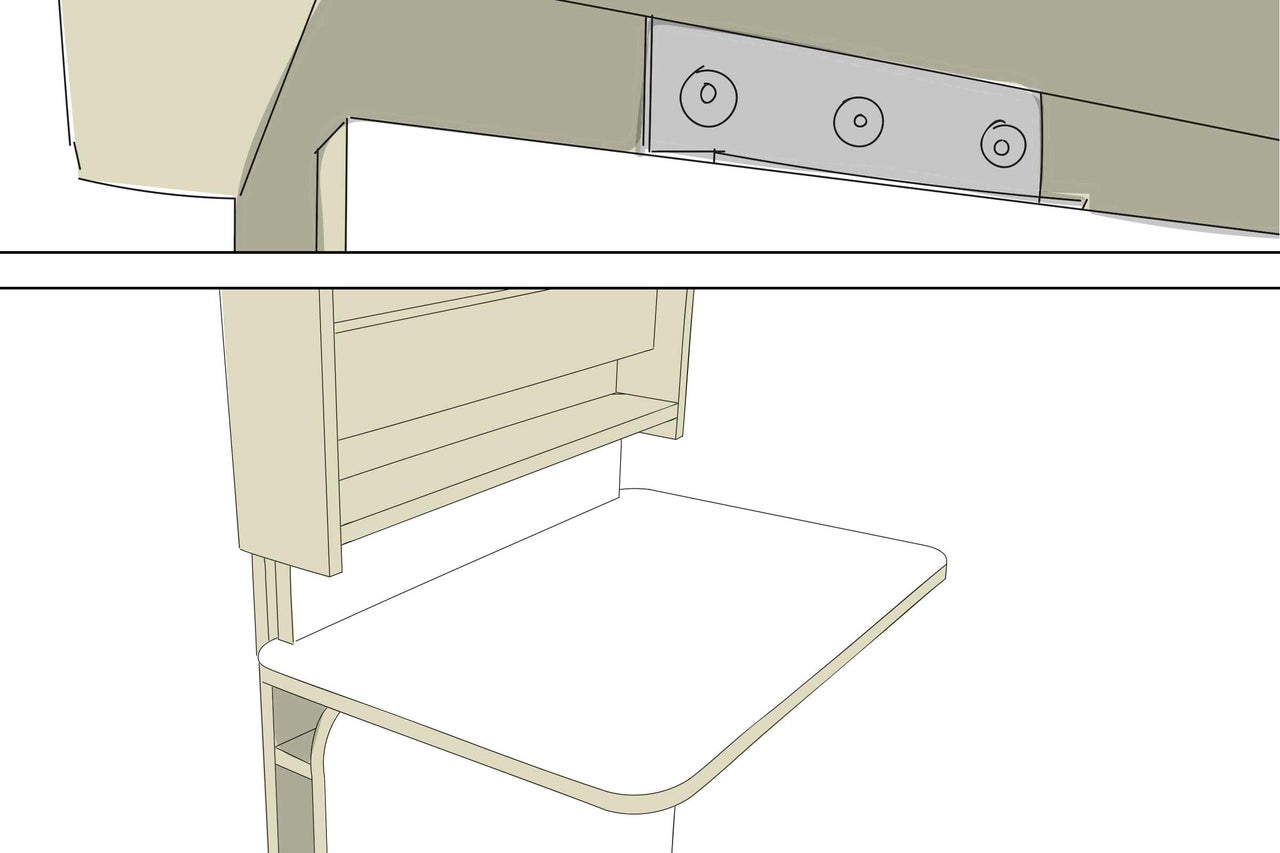

Tischplatte und Front anbringen
18
Das Stützbrett (mit Tischplatte) entsprechend der Darstellung mit Hilfe der zwei Scharniere (64x34 mm) und insgesamt sechs Schrauben (3,5x16 mm) aussen bündig an der Rückwand verschrauben, sodass die Scharniere unten am Regalboden 1 direkt anstossen.

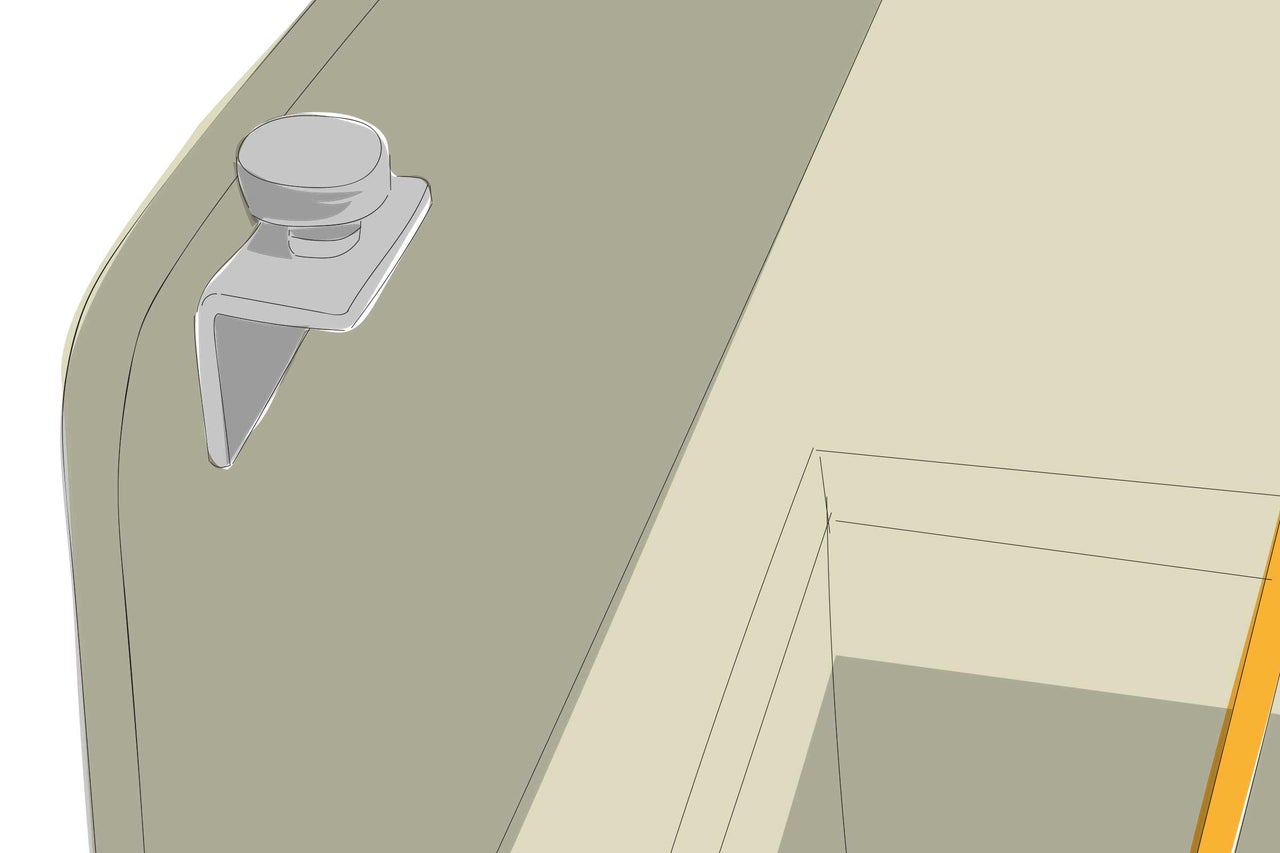

Stopper setzen
19
Die Stellschrauben bis zur Hälfte in die L-Winkel schrauben, die Tischplatte in Schreibposition halten und auf der Innenseite der unteren Front die Montagepunkte für die Stopper markieren. Nun die Stellschrauben wieder herausdrehen. Die beiden L-Winkel mit je zwei Schrauben (3,5x16 mm) verschrauben, die beiden Stellschrauben eindrehen und die Auflagehöhe für die Tischplatte einstellen.

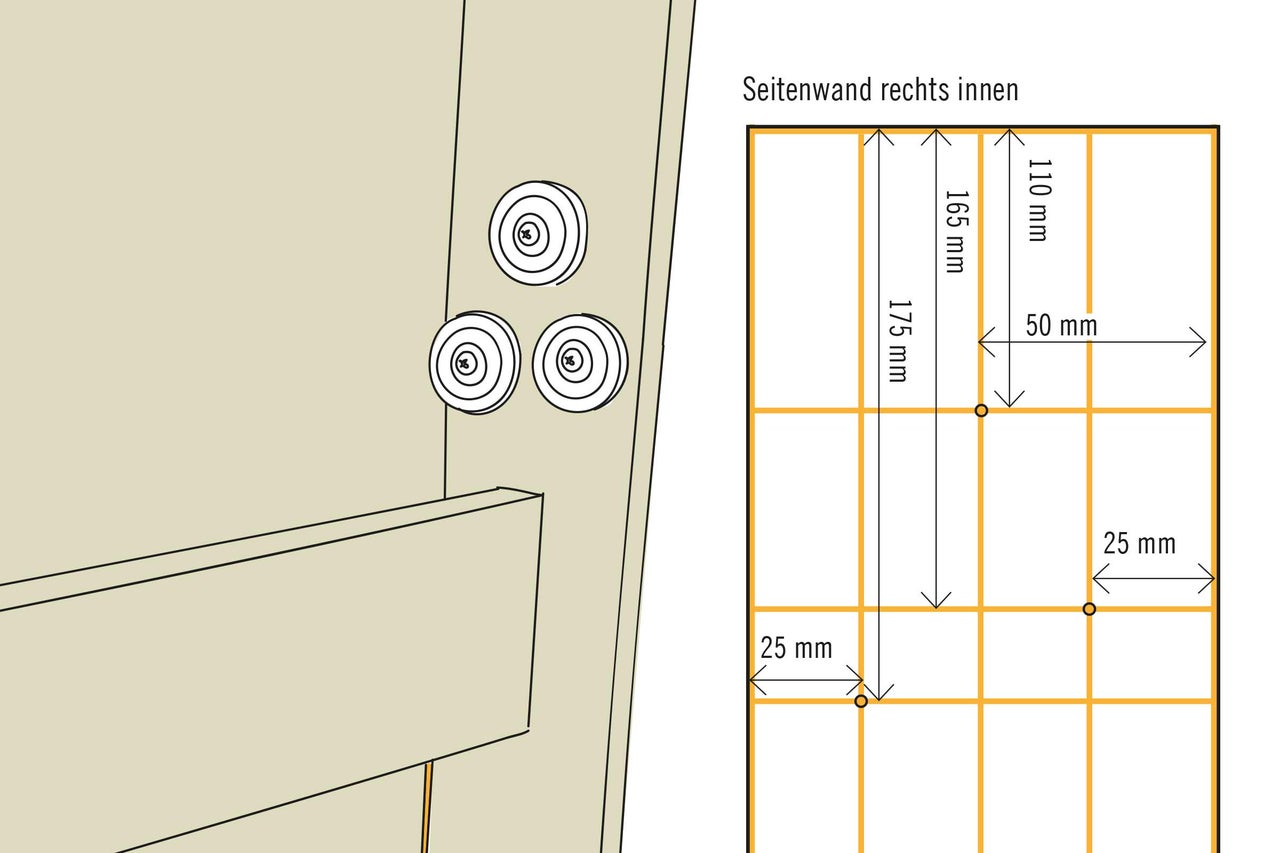

Rollen für Gegengewicht montieren
20
Die drei Seilrollen entsprechend der Skizze mit je einer Schraube (3,5x16 mm) und einer Unterlegscheibe (30x4,3 mm) an der rechten Seitenwand (innen) montieren.

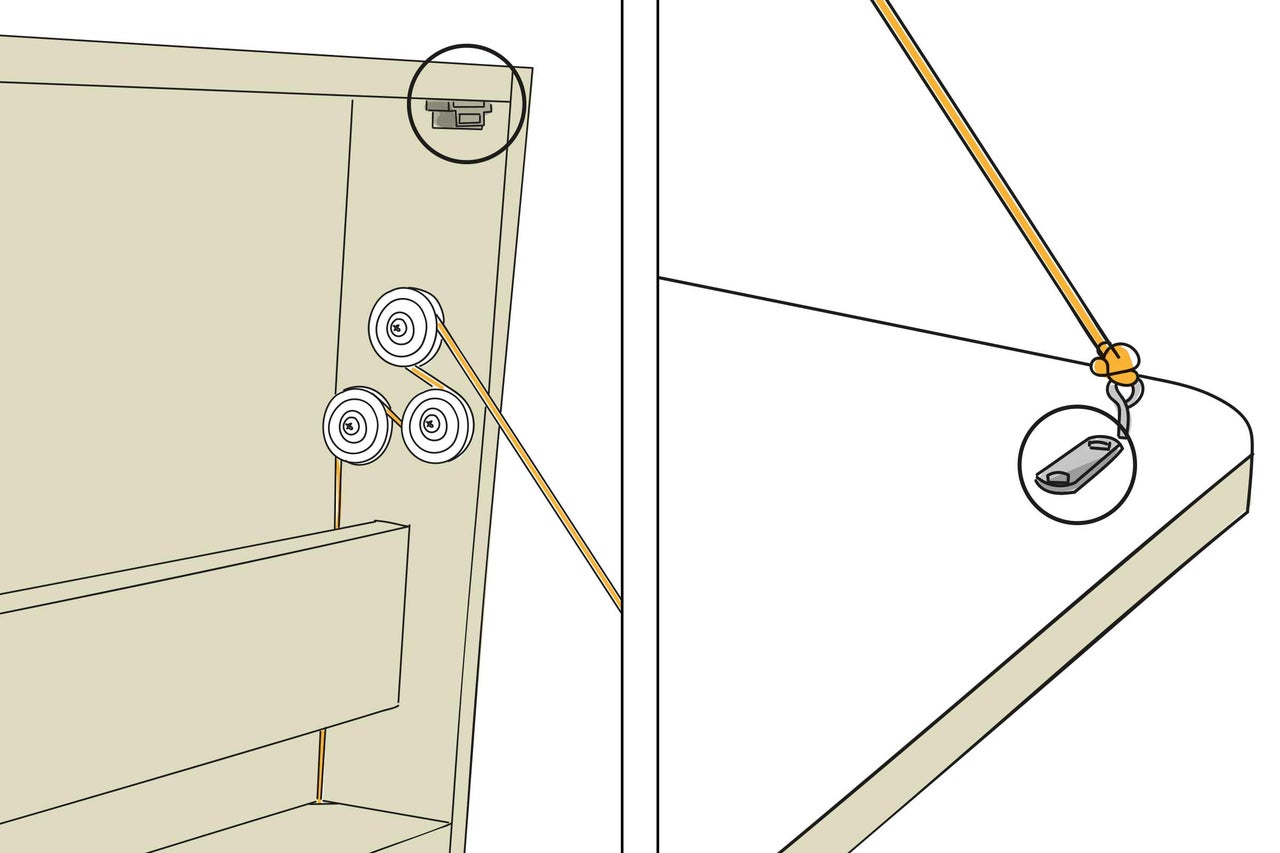

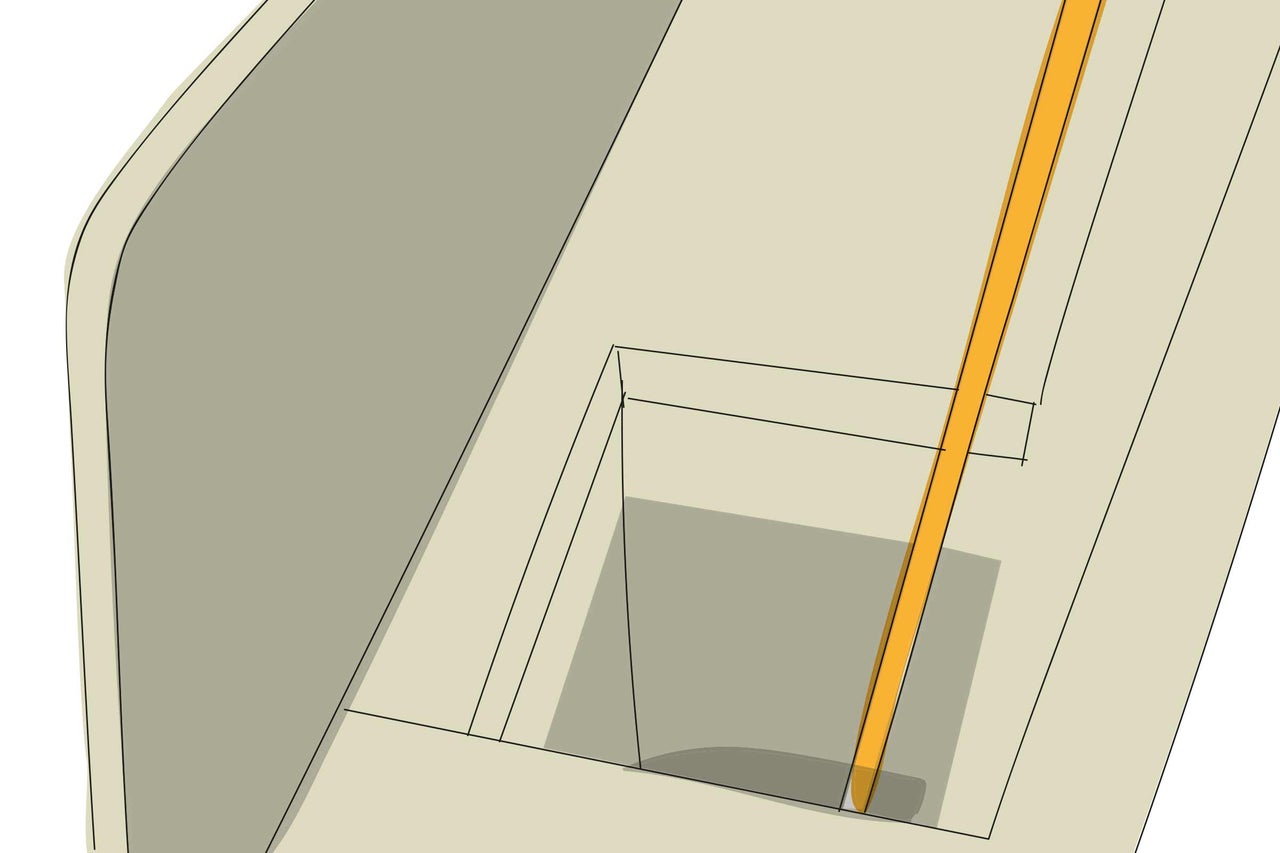

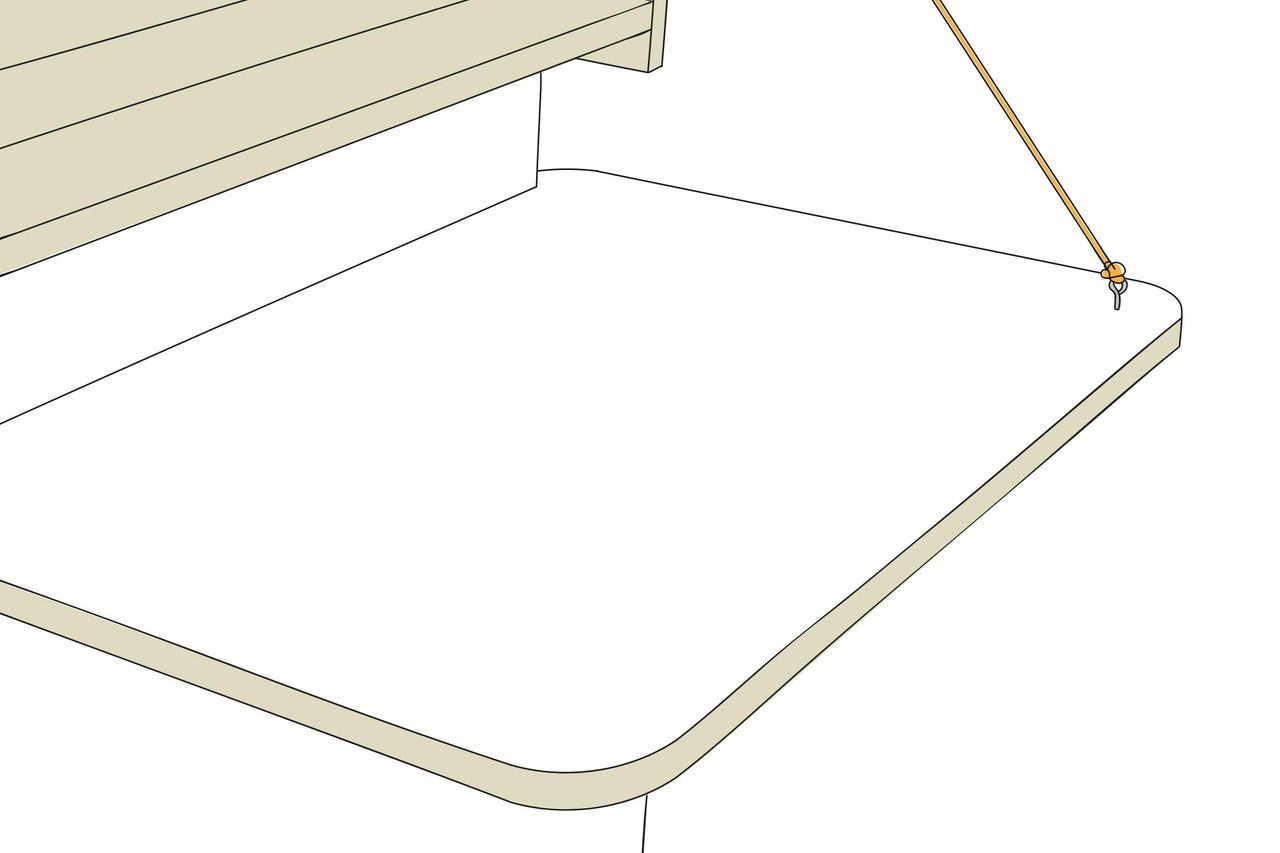

Haken eindrehen und Schnur befestigen
21
Die Ringschraube (30x14 mm) in die Tischplatte eindrehen:
- mit so viel Abstand nach aussen, dass die Schnur gerade (fluchtend) auf die Rollen geführt werden kann, und
- mit so viel Abstand nach vorne, dass der Haken nach dem Schliessen der Tischplatte auf gleicher Höhe mit der oberen Rolle ist.

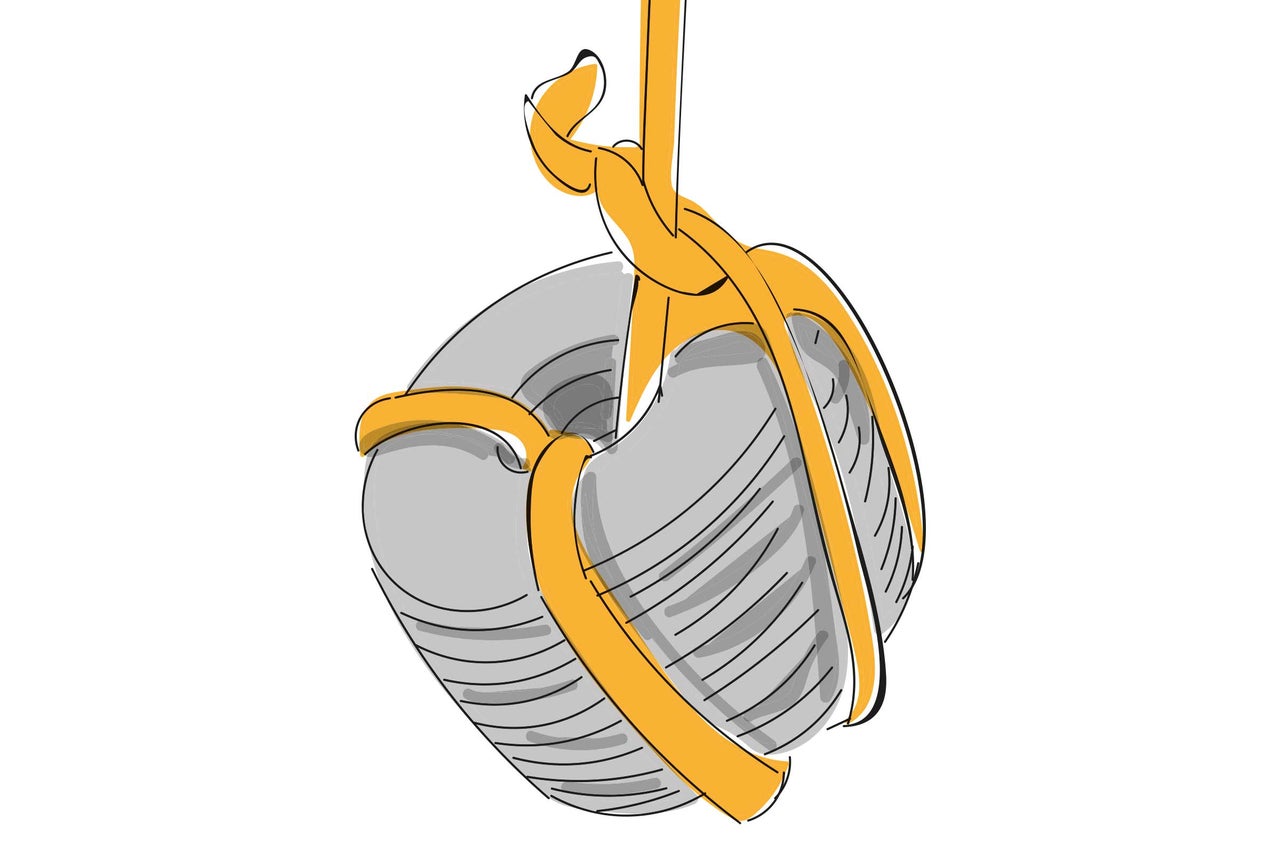

Seilzug binden, Schnur schliessen
22
Die erforderliche Länge der Schnur abmessen, am Ende mit fünfzehn Unterlegscheiben (60 mm) verknoten...
Gegengewicht in den Kanal führen
23
... und in den Kanal einführen.
Magnetschnäpper anbringen
24
Den Magnetschnäpper entsprechend der Abbildung an der Innenseite der rechten Seitenwand verschrauben, das flache Gegenstück dazu an passender Stelle auf der Tischplatte.
Sicherheitshinweise
Die Anleitungen wurden mit grösstmöglicher Sorgfalt erstellt, können aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen!
- Keines der Möbelstücke darf zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z.B. Splitter) vorzubeugen.
- Alle Kanten sind optimalerweise mit einer Oberfräse (Fräser mit Mindestradius 3 mm) zu bearbeiten. Sollte keine Oberfräse vorhanden sein, muss die Kante von Hand auf einen Mindestradius von 2 mm geschliffen werden.
- Möbel an geeigneter Stelle mit einer zum jeweiligen Wandtyp passenden Befestigung sicher an der Wand anbringen, um ein Umkippen zu verhindern. Bei Unsicherheit unbedingt beim Fachhandel nach geeignetem Befestigungsmaterial erkundigen.
