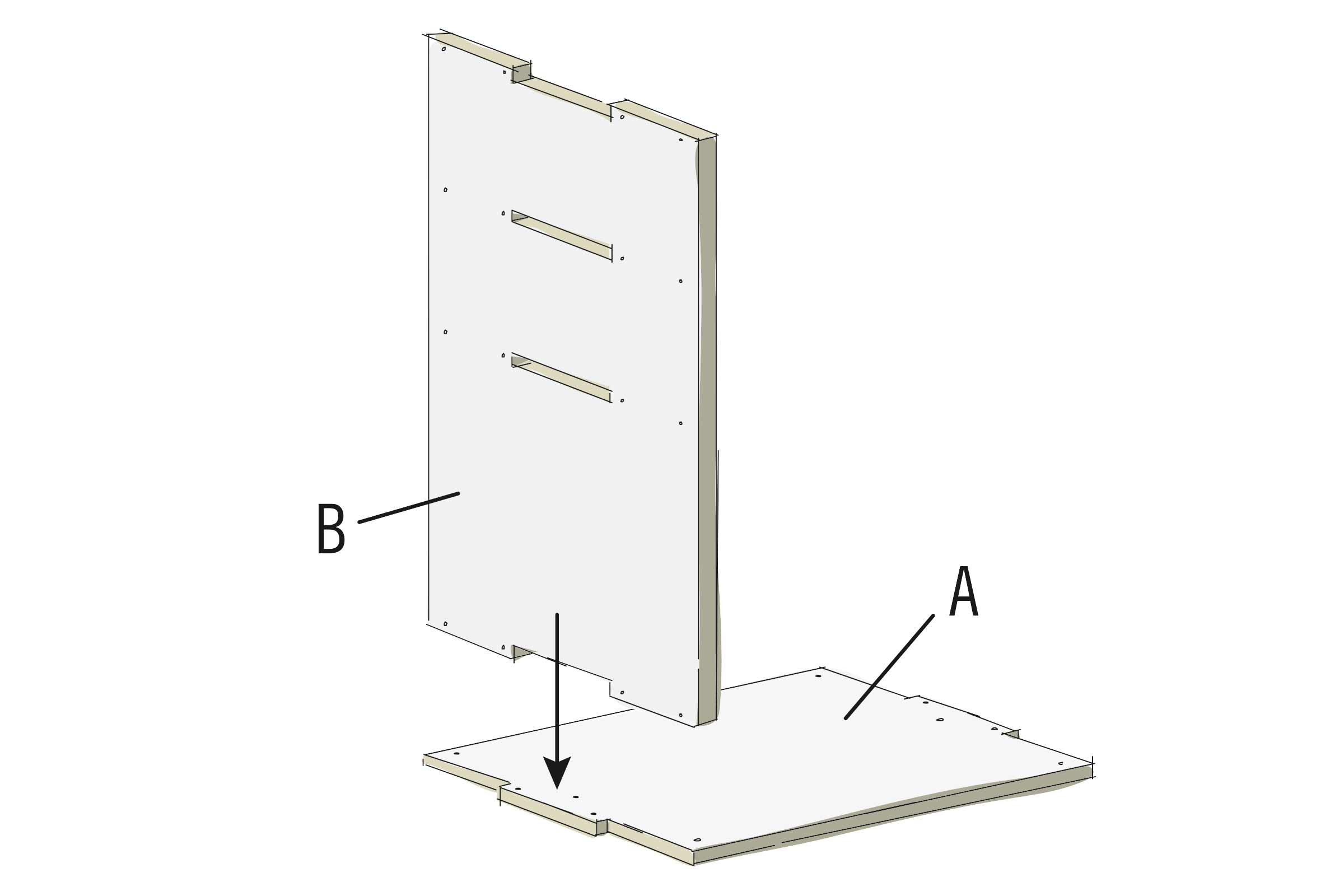

Place la plaque de fond (A) sur une surface plane et insère la première paroi latérale (B) dans le tenon situé sur le bord de la plaque de fond. Les deux évidements oblongs de la paroi latérale se trouvent en haut.
Tutoriel
Aménager une cuisine Campingbox pour VW
La cuisine Louis de BUILDIFY te permet de transformer ton voyage en envolée culinaire. La plus petite des deux cuisines BUILDIFY s‘adapte bien aux fourgons comme le VW T5 ou T6. Elle offre un espace pour l‘évier, les réserves, la vaisselle et le réchaud.

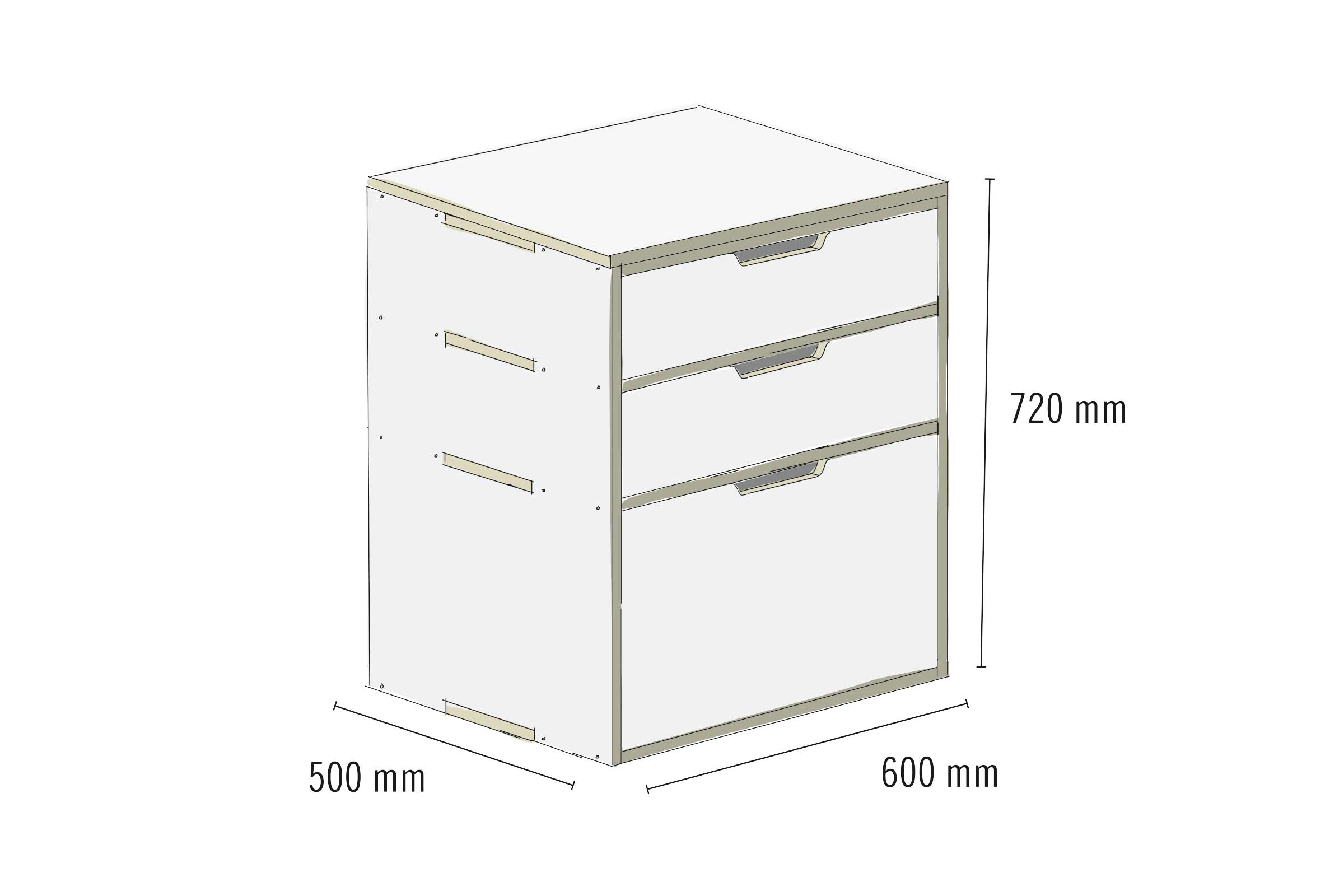

Le module de cuisine Louis présente les dimensions suivantes: L: 600 mm x l: 500 mm x h: 720 mm. La cuisine se compose de deux compartiments de rangement et d'un tiroir aux dimensions suivantes:
Compartiment de rangement en haut: L: 570 mm x l: 485 mm x h: 155 mm.
Tiroir du milieu: L: 514 mm x l: 435 mm x h: 135 mm.
Compartiment de rangement en bas: L: 570 mm x l: 485 mm x h: 335 mm.
Si tu souhaites aménager la cuisine dans un Fiat Ducato, un Crafter ou un Sprinter, il existe un autre modèle Louis un peu plus grand. Tu trouveras les instructions ici.
Ce dont tu auras besoin
Matériel
Module de cuisine/armoire Buildify Campi ...
Raccord d‘angle universel, blanc 2 ...
Charnière Ecomat Ø 35 mm, pour portes in ...
Clip magnétique XXL, blanc, 10 unités
Compas sans butée, 2 pièces
Coulisse pour tiroir à sortie totale Het ...
Outils
Embout industrie pack de 2 Witte ¼" 25 m ...
Cales 24 pièce par 4 de 1-2-3-4-5-6 mm c ...

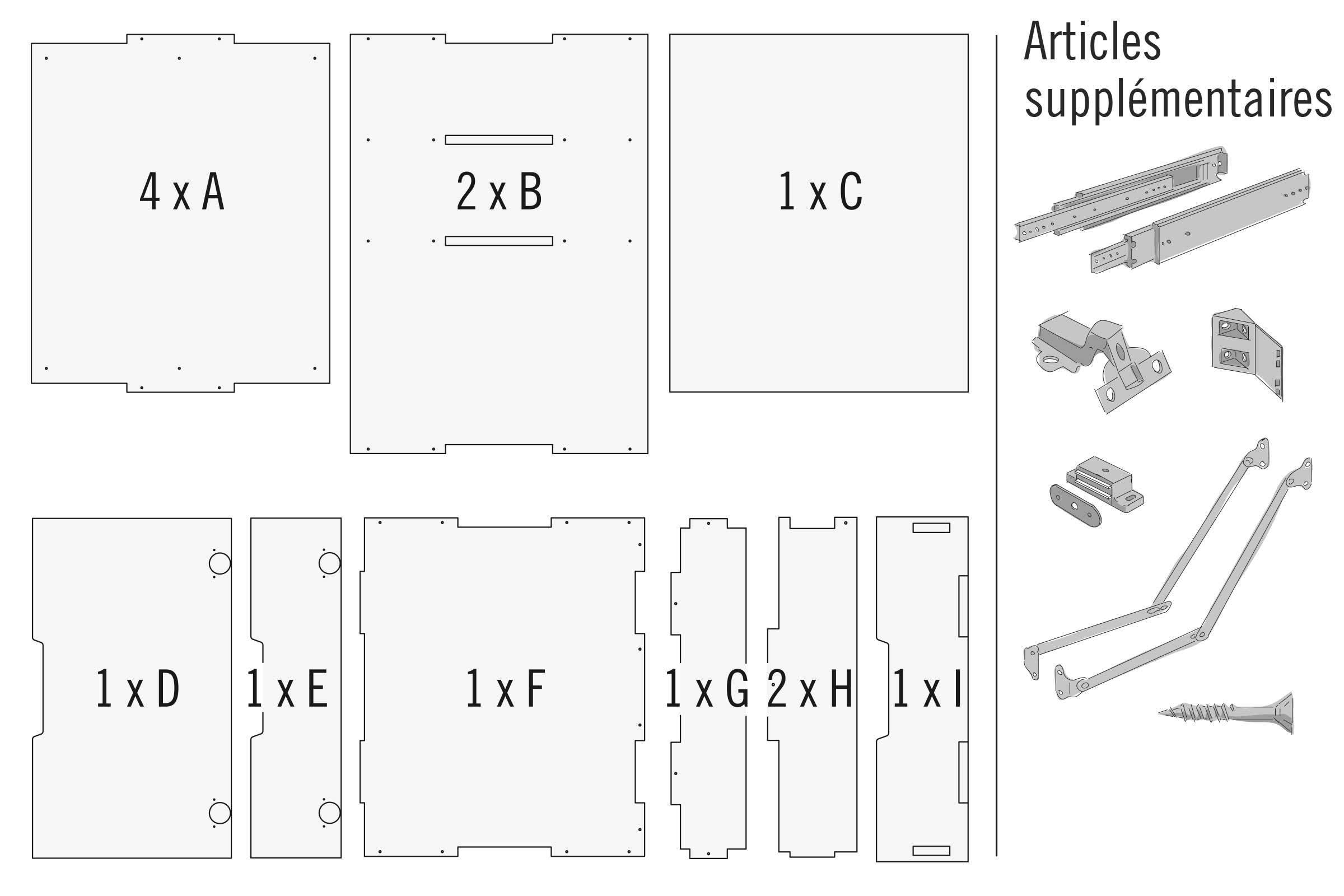

Sur cette illustration sont représentés tous les éléments du kit de montage pour le module de cuisine. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Les éléments en bois sont dotés des trous nécessaires pour pouvoir être montés directement.
Le module de cuisine ne dispose pas de paroi arrière. Tu peux l'ajouter en option. Il suffit par exemple, d'un panneau MDF de faible épaisseur.
Étapes de travail
Insérer la paroi latérale dans la plaque de fond
01
Prépare un tournevis
Si tu ne peux pas à atteindre les endroits difficiles d‘accès avec une visseuse sans fil, tu peux t‘aider d‘un tournevis assez court.
Visser la paroi latérale
02

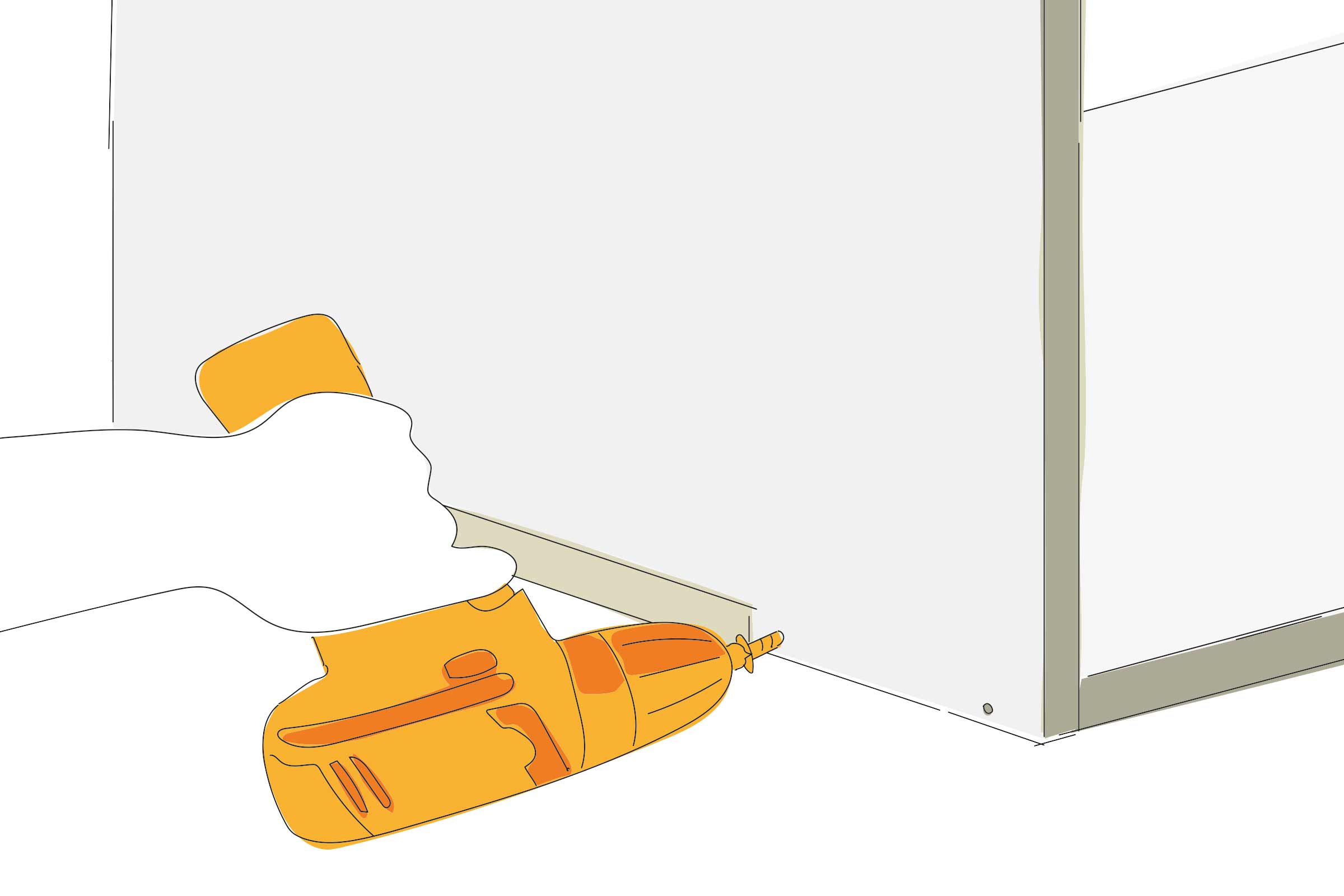

Visse la paroi latérale avec des vis à tête fraisée de 3,5 x 35 mm à travers les trous de vis pré-percés. Après avoir vissé les vis latérales, deux autres vis à tête fraisée de 3,5 x 35 mm sont vissées par le bas.
Préparer les trous de fixation pour les portes

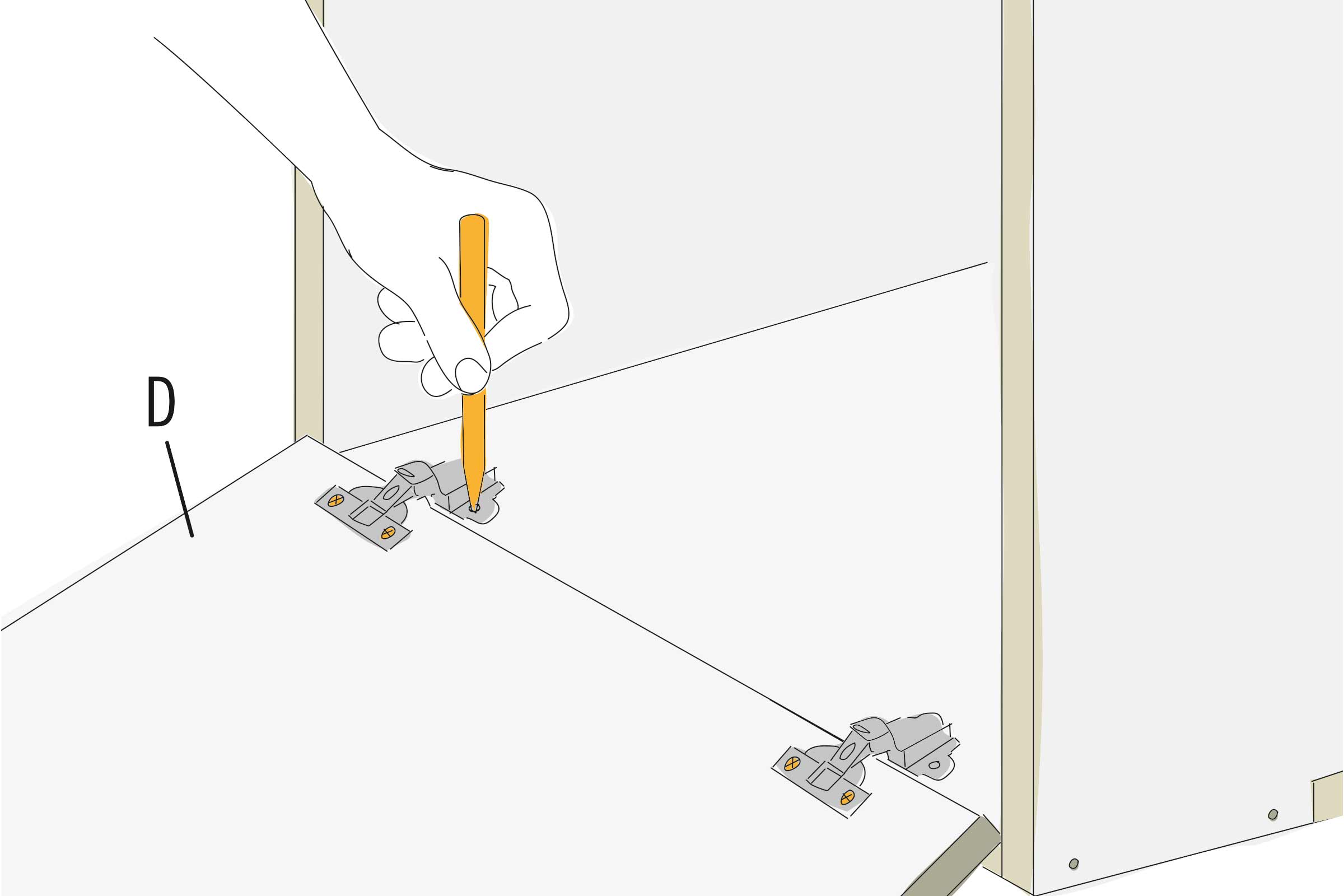

03
Prépare maintenant les trous de fixation des portes sur le corps du meuble. Pour cela, monte les charnières invisibles sur les portes (D) et (E). Place chaque porte sur les emplacements de montage et marque la position des vis à travers les plaques de montage des charnières.
Pour marquer, insérer la paroi latérale
Le marquage est facilité si la paroi intermédiaire (B) est provisoirement insérée dans les évidements de la plaque de fond.
Insérer les tablettes du meuble

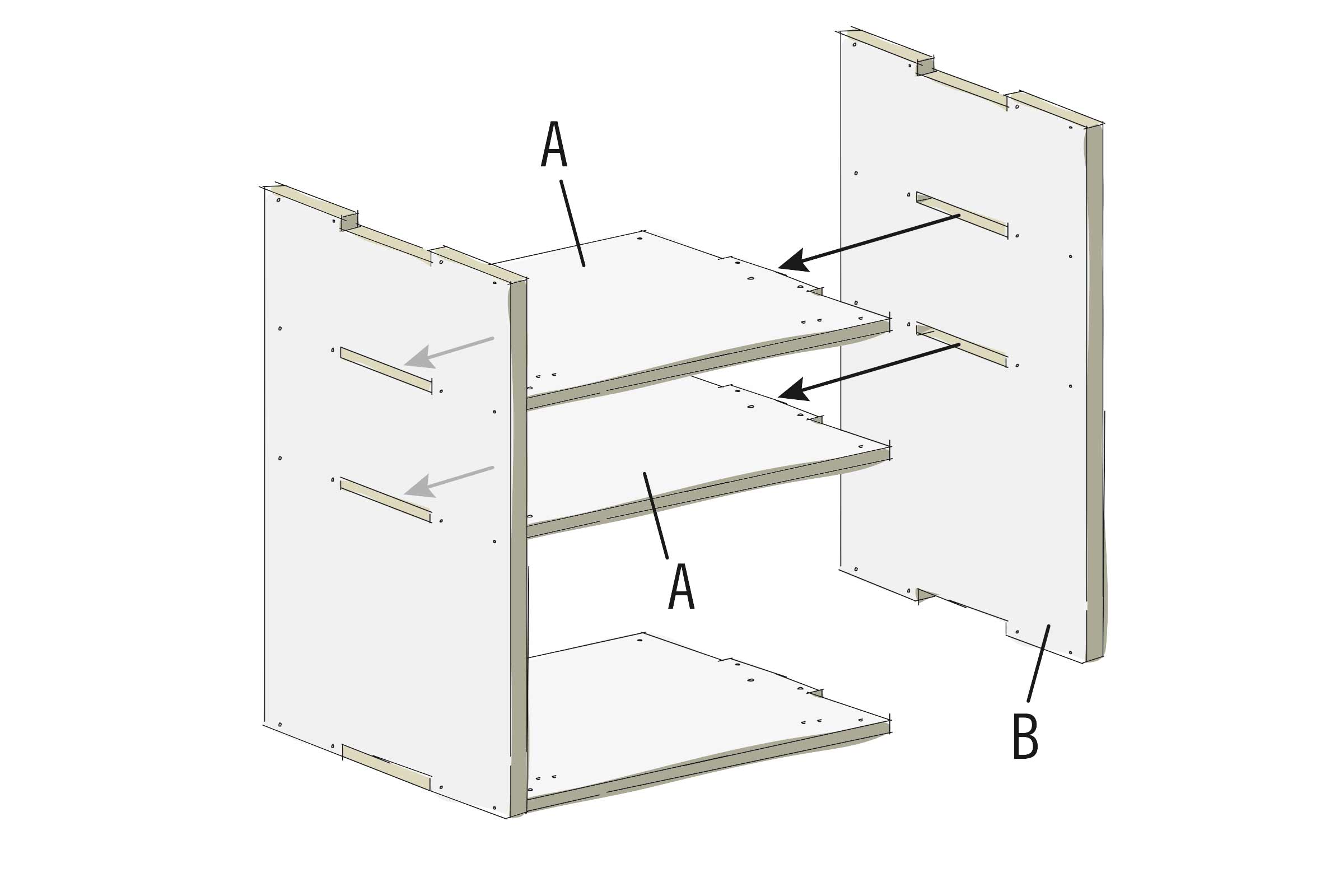

04
Insère les deux tablettes (A) dans les évidements de la paroi latérale. Les deux tablettes peuvent être vissées à travers la paroi latérale avec des vis à tête fraisée de 3,5 x 35 mm.
Fixer les portes du meuble
05
Fixe les portes du meuble (D) et (E) avec les charnières invisibles, dans les trous de fixation préalablement percés dans le corps du meuble. Utilise des vis à tête fraisée de 3 x 16 mm.
Fixer les compas d'abattant

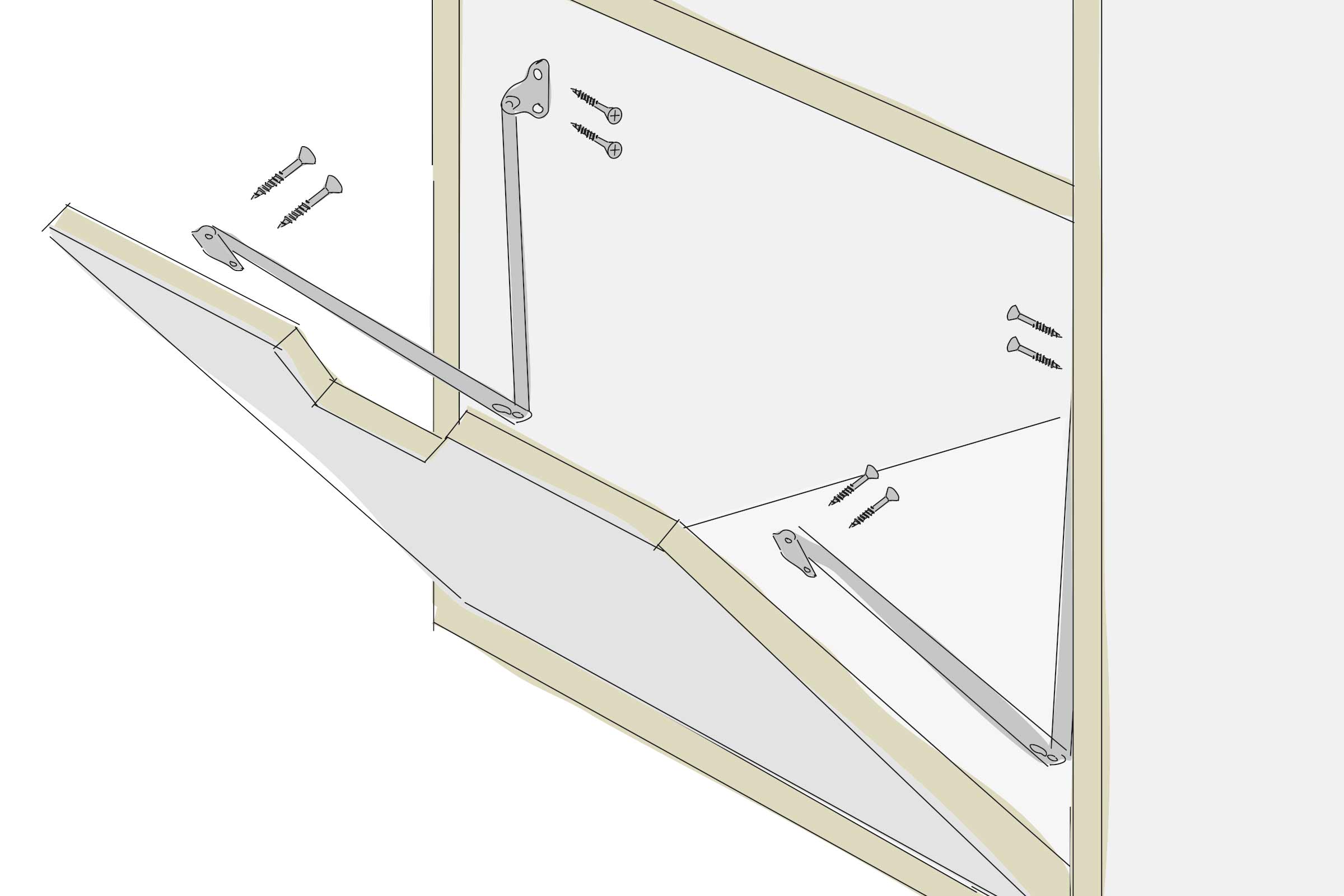

06
Deux compas d‘abattant sont installés sur les côtés de la porte inférieure. Fixe-les avec les vis fournies.
Monter la plaque de fermeture
07

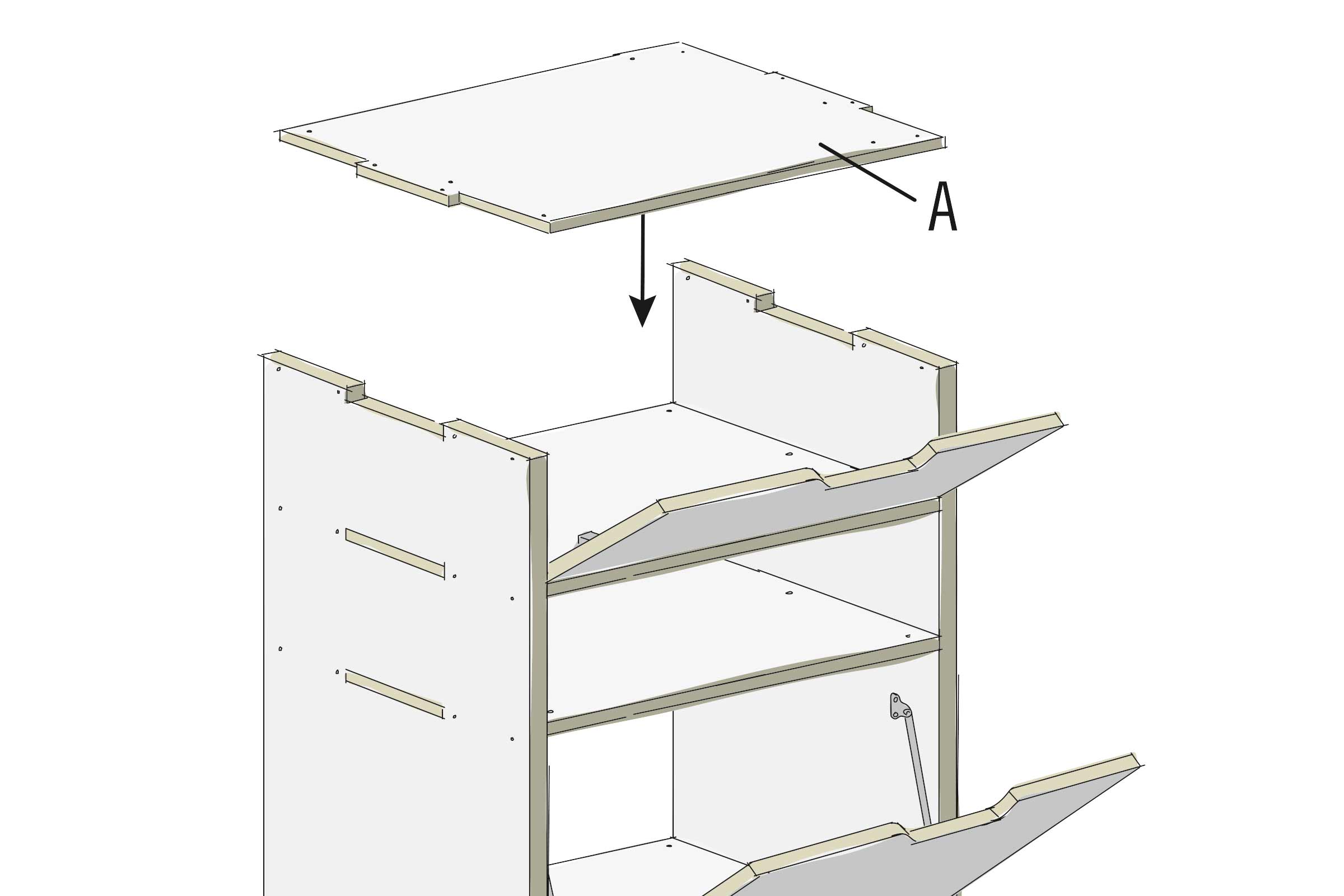

Pose maintenant la plaque de fermeture (A) sur les parois – elle est identique à la plaque de fond (A) – et visse-la par le haut, à travers les trous de vis prévus. Visse également la plaque au travers des deux parois latérales. Les vissages se font avec des vis à tête fraisée de 3,5 x 35 mm.
Monter le recouvrement du meuble
08

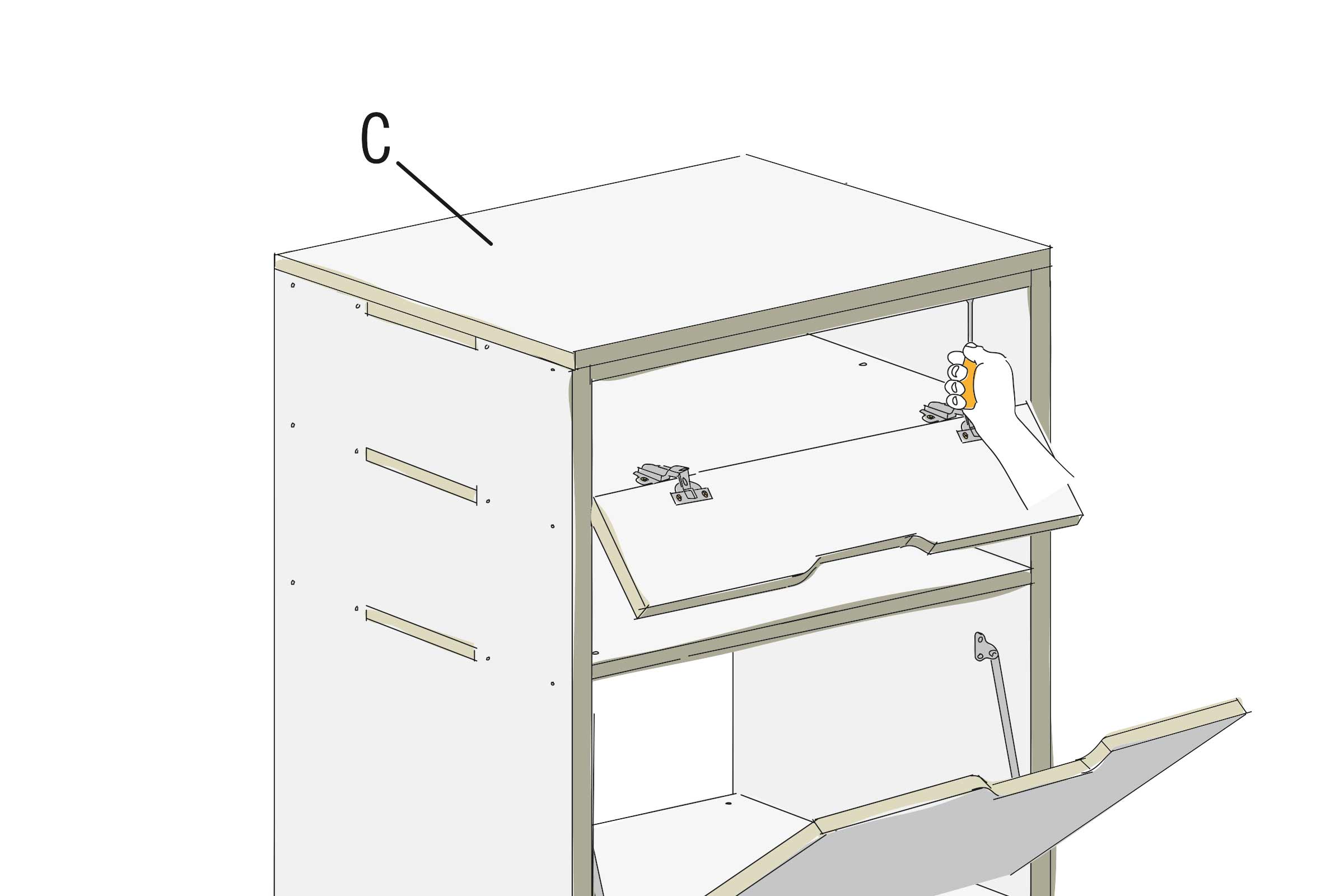

Superpose le recouvrement du meuble (C) avec la plaque de fermeture (A). Il est fixé par en-dessous avec des vis à tête fraisée de 3 x 25 mm au travers de la plaque de fermeture.
Fixer le clip magnétique

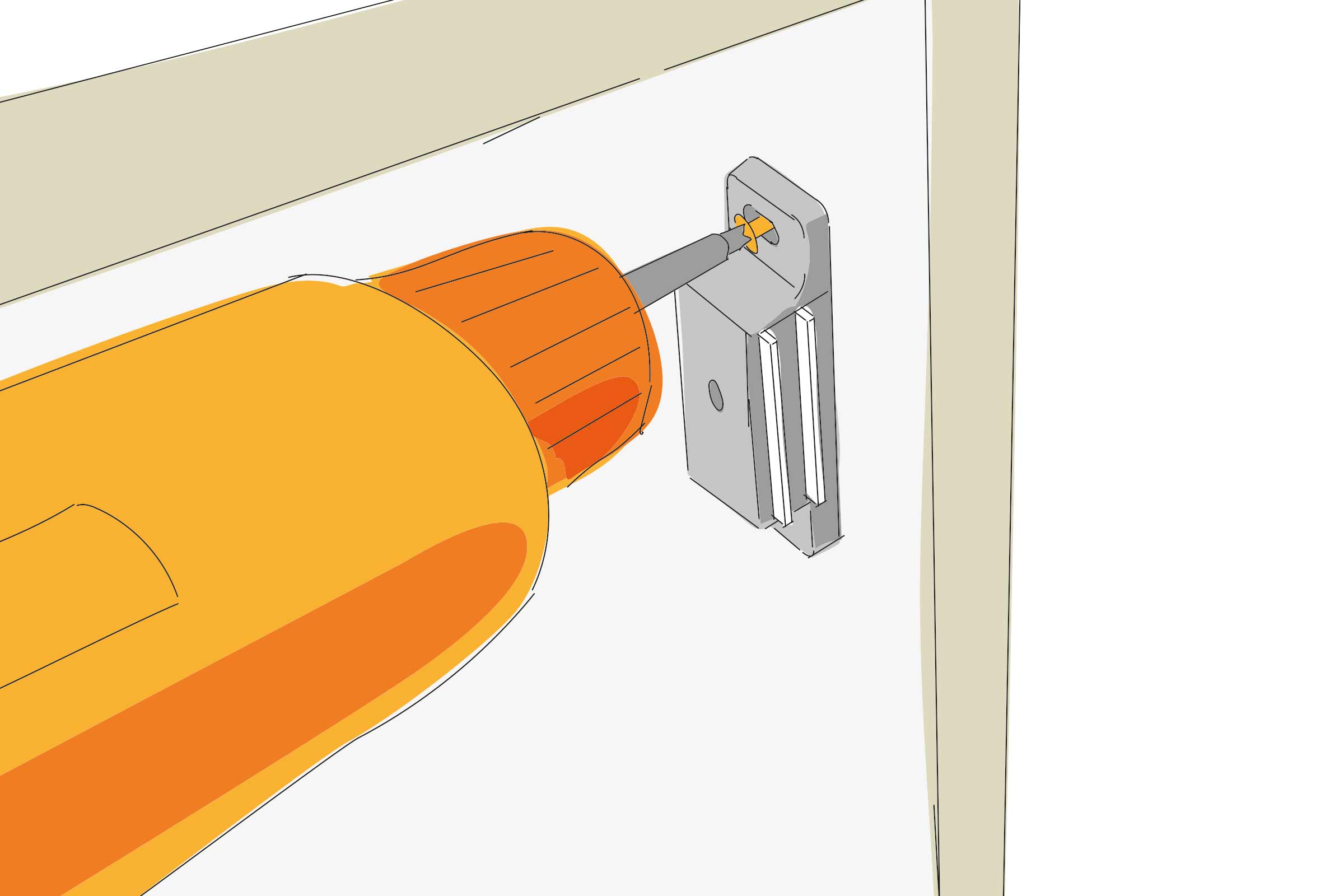

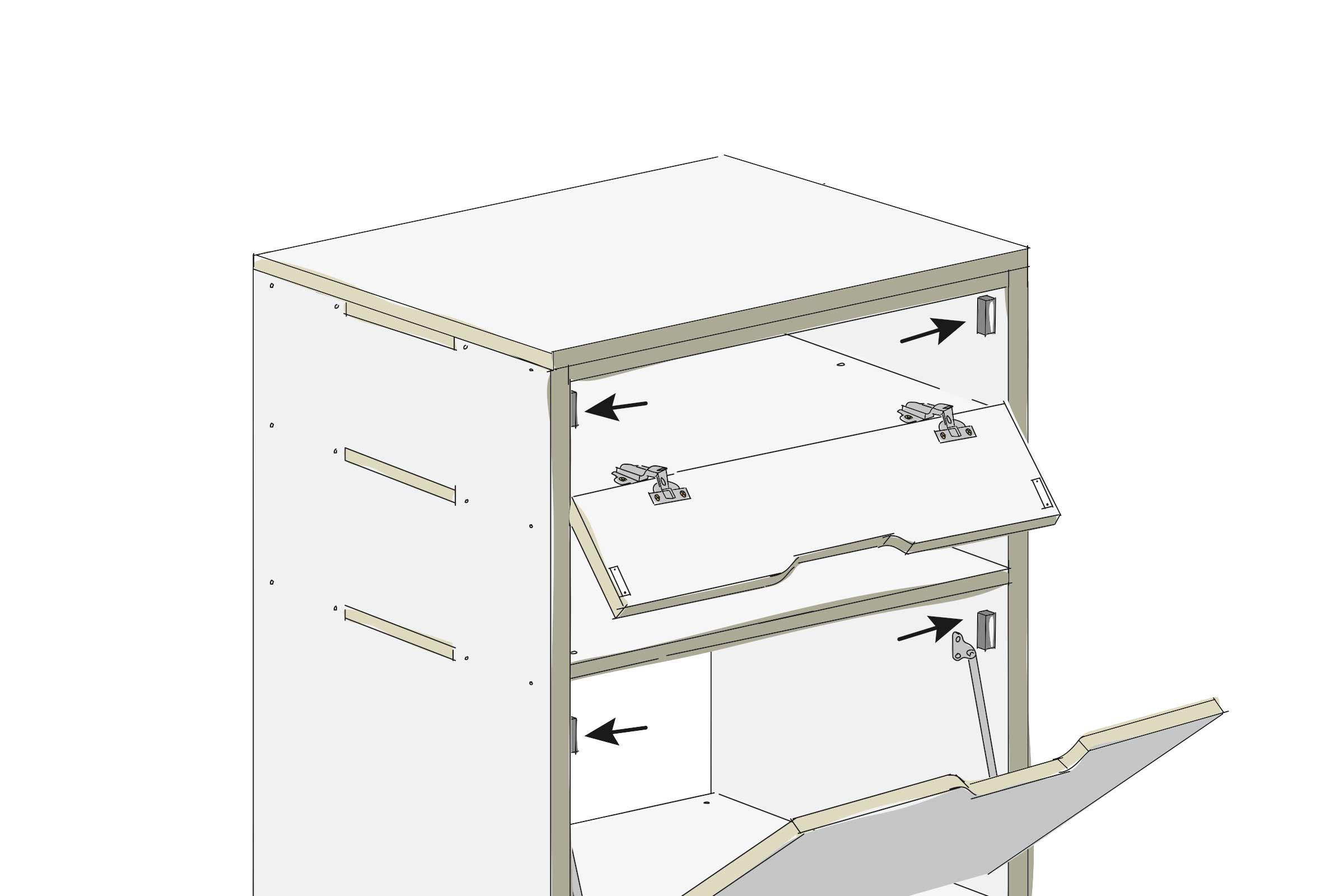

09
Des clips magnétiques sont montés aux endroits marqués pour faire office de butée. Fixe les plaques métalliques jointes sur les portes de manière à ce qu‘elles soient maintenues en place par les aimants. Utilise des vis à tête fraisée de 3 x 16 mm.
Contrôler la position des clips magnétiques
10
Après le montage, les portes doivent affleurer avec la façade du corps.
Préparer les pièces individuelles du tiroir
11
Prépare les pièces individuelles pour le montage du tiroir.
Fixer les parois latérales et la paroi arrière

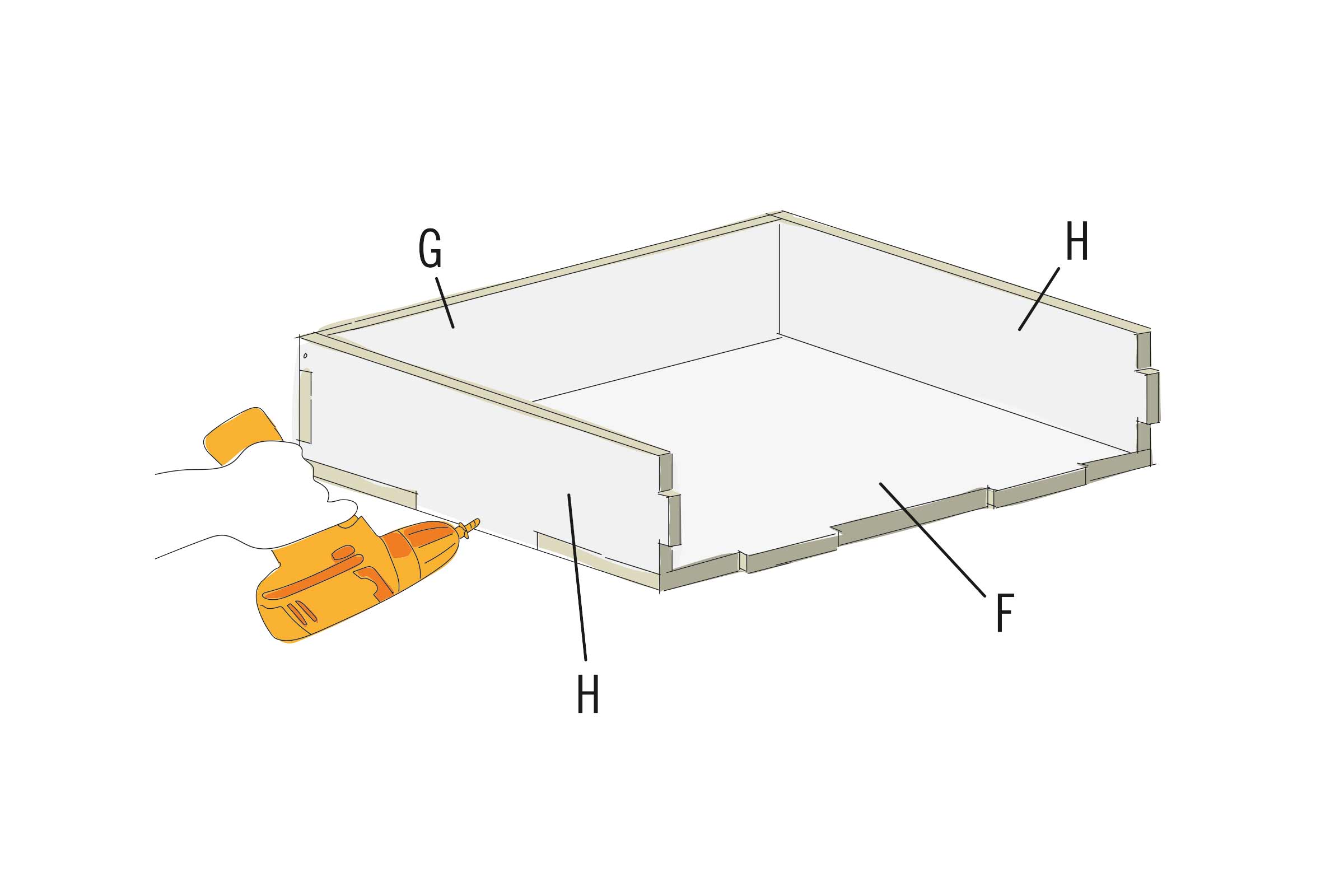

12

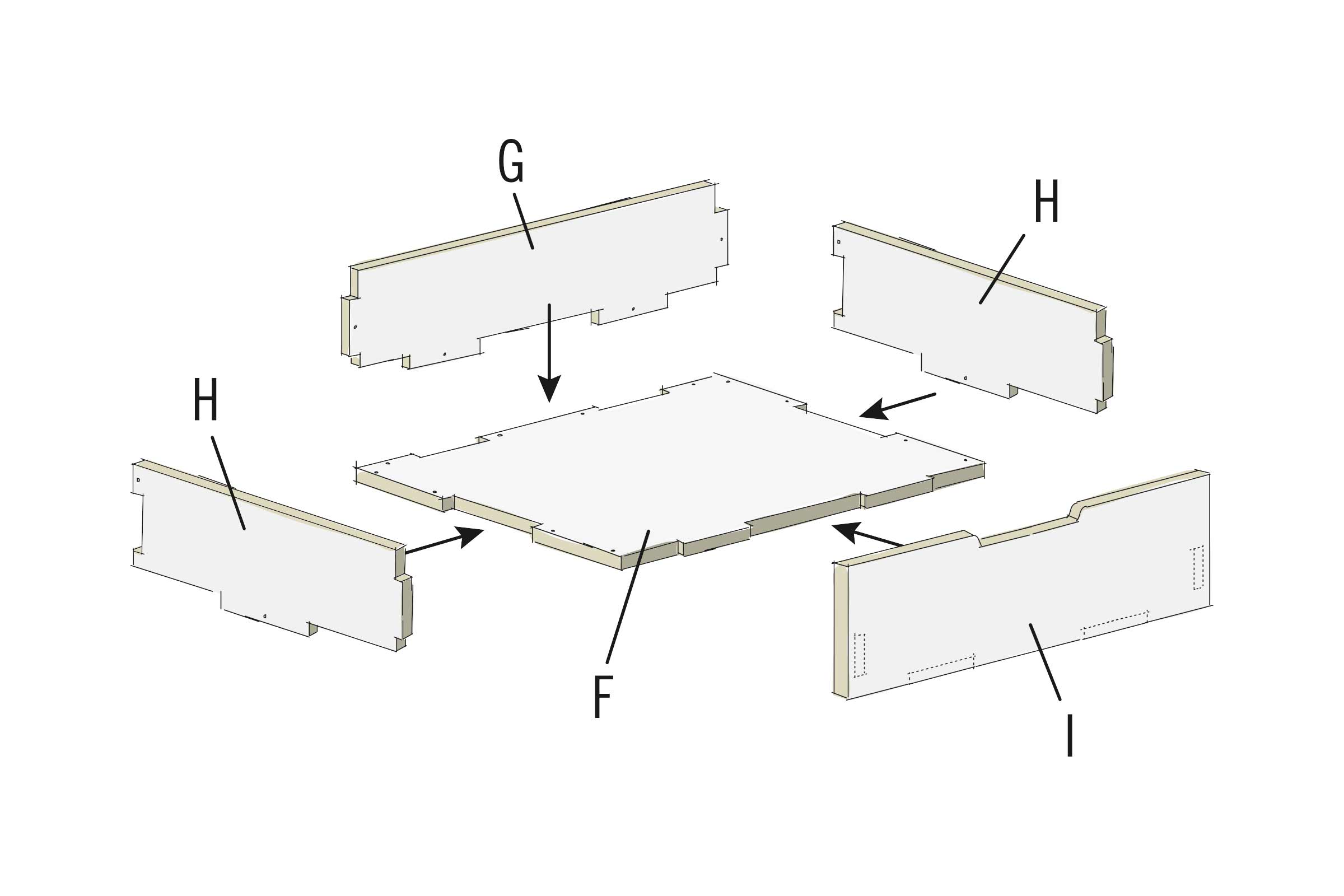

Visse les deux parois latérales (H) et la paroi arrière (G) dans la plaque de base (F). Les vissages s‘effectuent par le côté dans la plaque de base puis au travers de la plaque de base dans les parois. Utilise des vis à tête fraisée de 3,5 x 35 mm.
Fixer les raccords d'angle

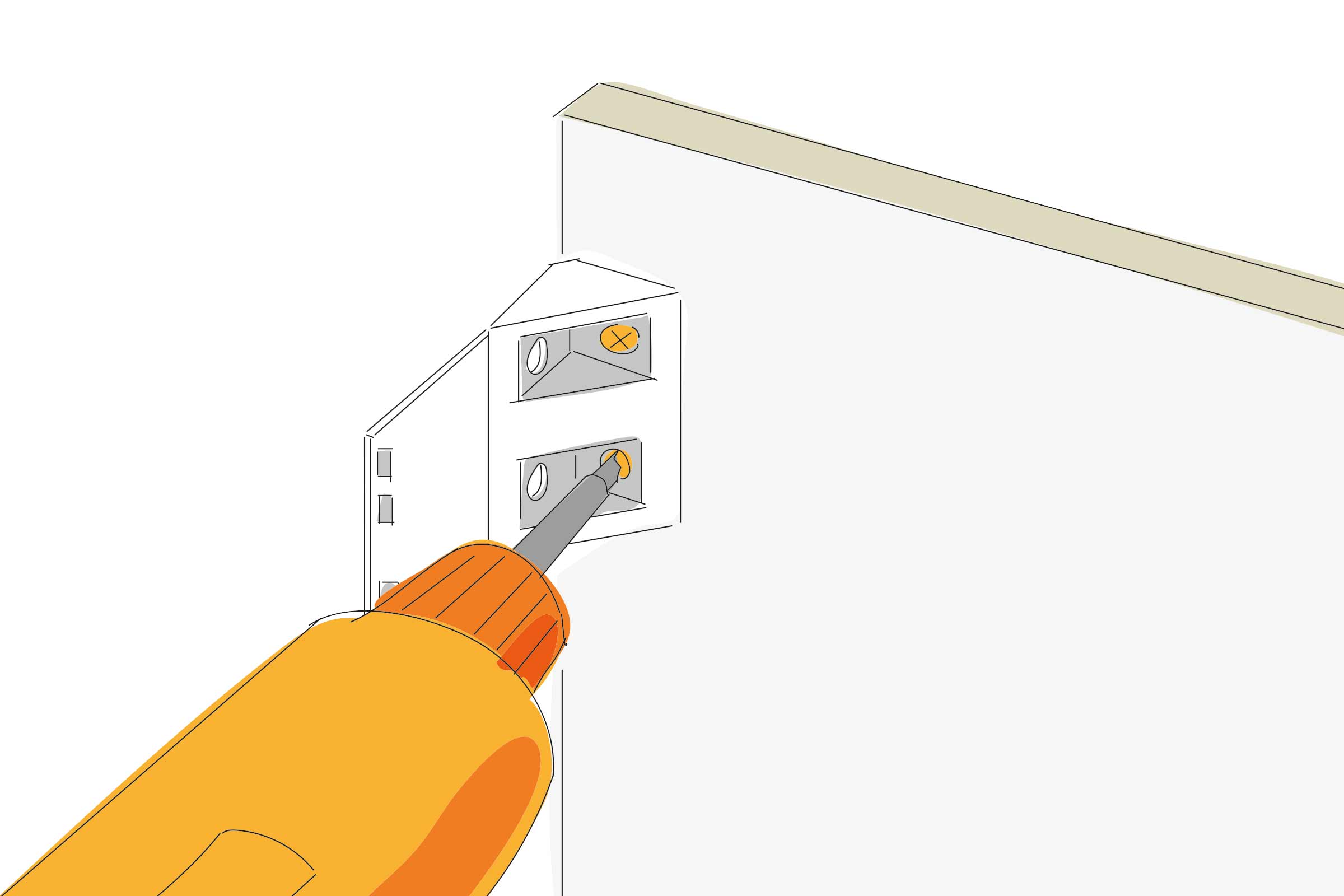

13
Pour pouvoir fixer le panneau avant, un raccord d‘angle universel doit être vissé de chaque côté. Les connecteurs d‘angle sont alignés devant avec le bord de la paroi latérale. Visse-les avec des vis à tête fraisée de 3 x 16 mm. Les trous de vissage n‘ont pas besoin d‘être pré-percés.
Monter le panneau avant
14

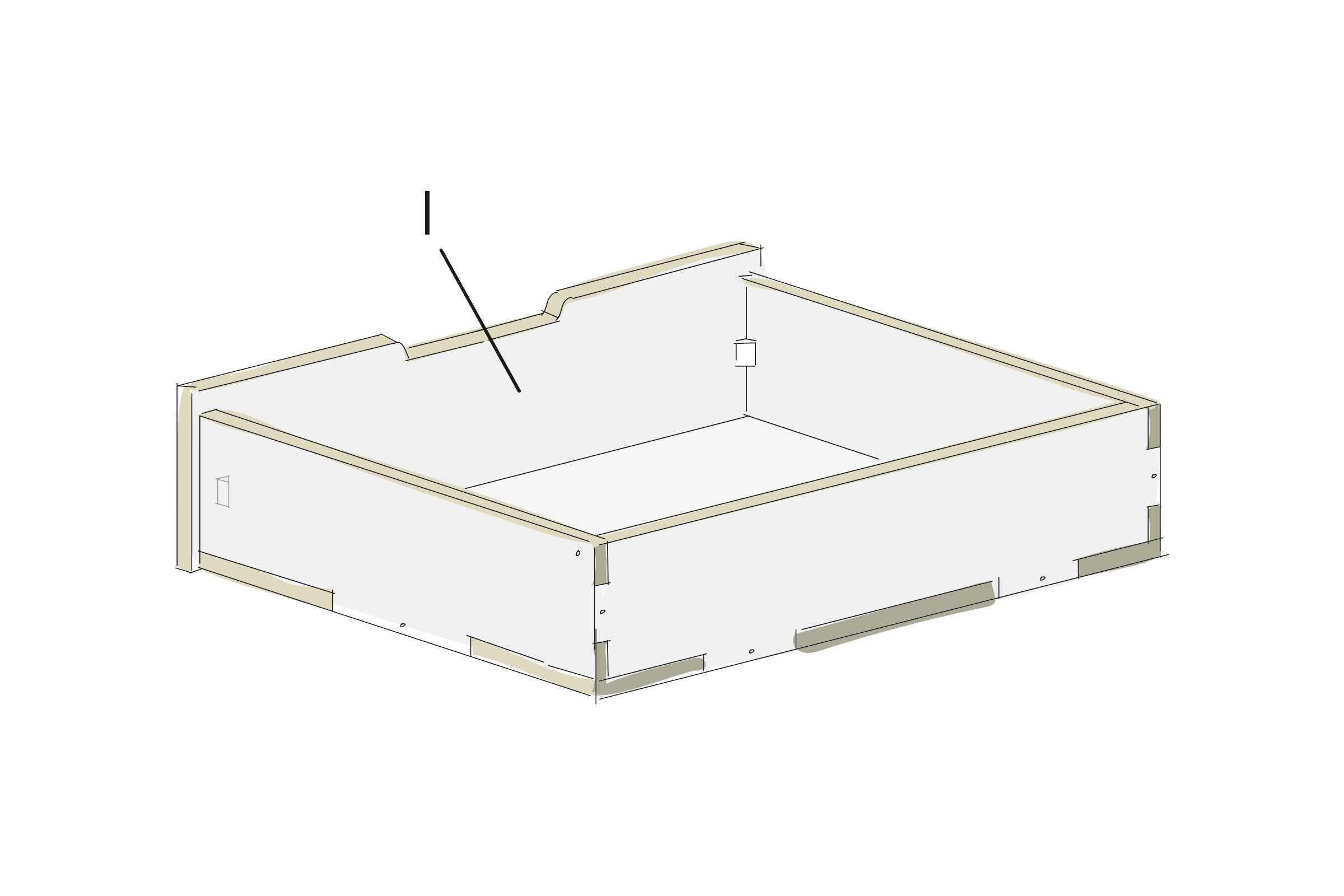

Le panneau avant (I) peut être fixé aux tenons des parois latérales et de la plaque de base et vissé au raccord d‘angle.
Fixer les coulisses pour tiroir

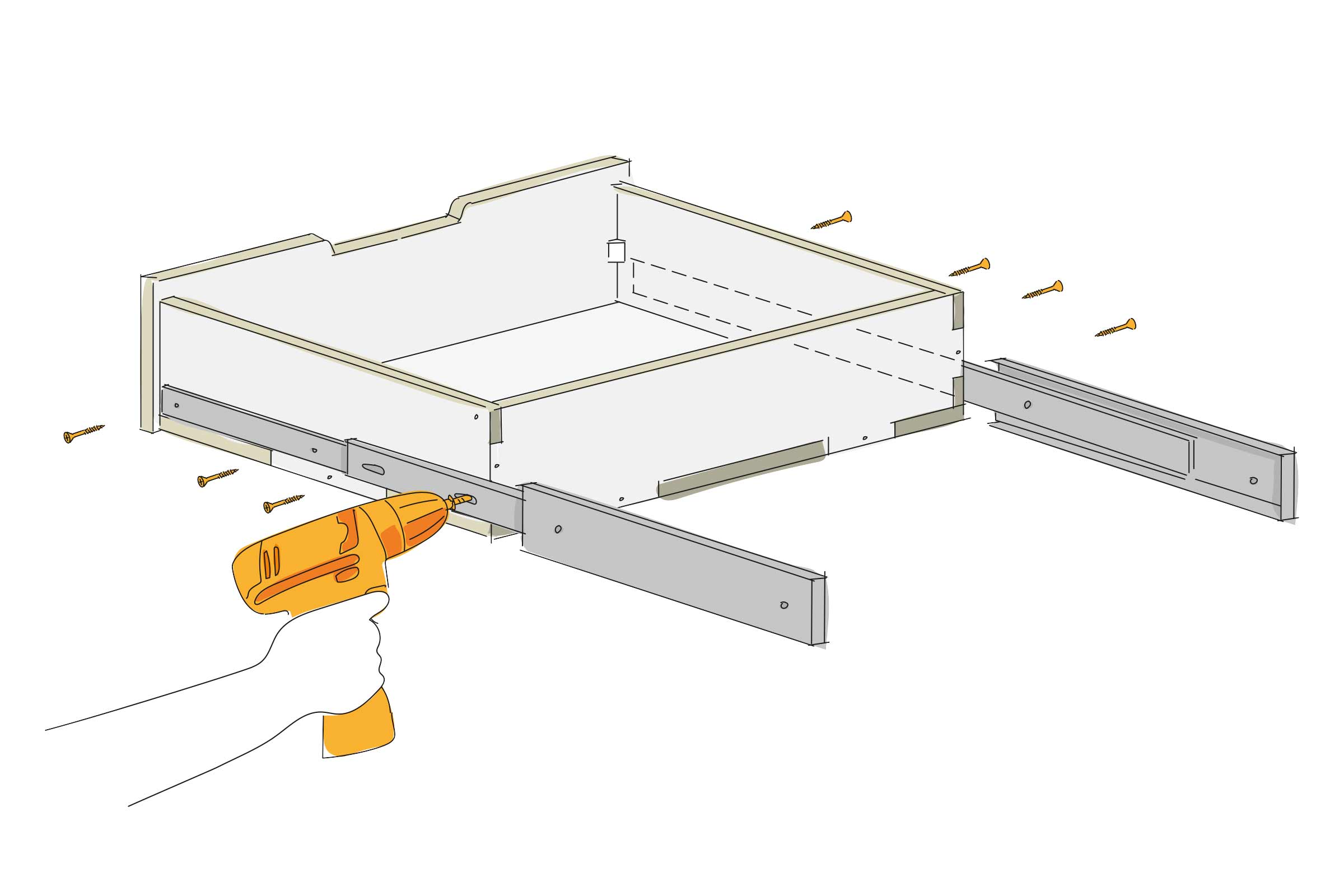

15
Fixe deux coulisses au tiroir. Sépare complètement les coulisses et visse-les avec des vis à tête fraisée de 4 x 16 mm au travers de la partie centrale de la coulisse, directement au-dessus de la plaque de fond du tiroir. Puis visser également la partie avant de la coulisse au niveau du tiroir. Veille à ce que les coulisses soient bien parallèles aux tiroirs.
Monter le tiroir

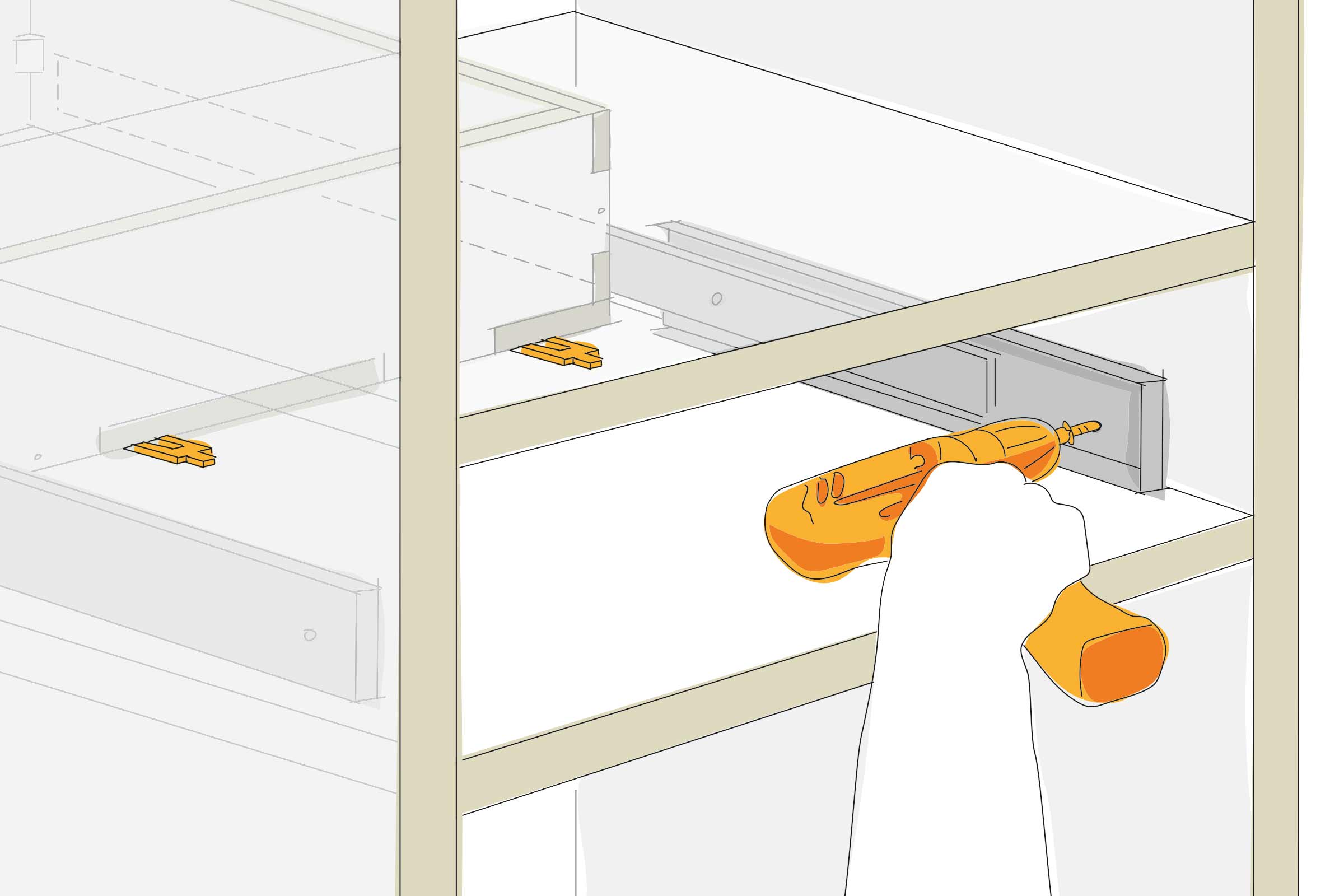

16
Rentre le tiroir dans l‘ouverture du meuble et cale-le avec des cales de 2 mm d‘épaisseur. Visse la partie la plus épaisse à l‘arrière des coulisses aux parois latérales de l‘ouverture du meuble. Utilise des vis à tête fraisée de 4 x 16 mm. Veille à ce que les coulisses soient bien parallèles à l‘ouverture du meuble et que le tiroir s‘ouvre et se ferme sans difficulté.
Utilise deux clips magnétiques supplémentaires
Nous recommandons le montage de deux clips magnétiques supplémentaires derrière le tiroir. Cela évite que le tiroir ne s‘ouvre en conduisant. Pour cela, tire complètement le tiroir de l‘ouverture et monte les clips magnétiques.
Monter la cuisine dans le fourgon
17

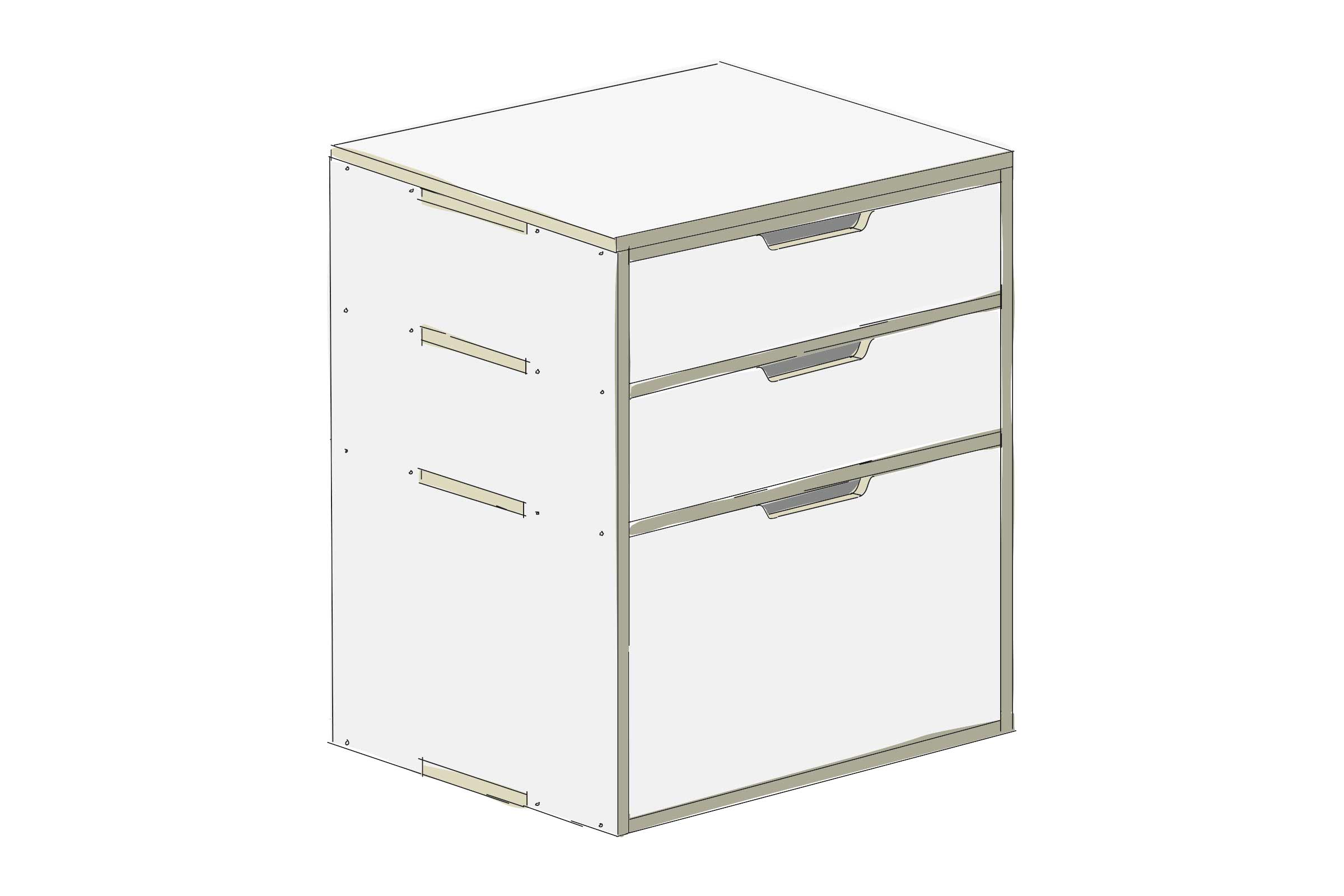

Le module de cuisine peut maintenant être monté et utilisé dans le véhicule.
Consignes de sécurité
Ces instructions ont été rédigées avec le plus grand soin mais elles ne représentent qu‘une possibilité de réalisation. Il est donc important d‘évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d‘un spécialiste! HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu‘en cas de montage inapproprié ou incorrect.
- Nos produits ne sont pas des éléments du véhicule
- Nous attirons explicitement l‘attention sur le fait que nos produits sont considérés comme de la marchandise, dont la conformité de la sécurisation ne fait pas partie de notre responsabilité.
- La sécurisation de nos produits par le propriétaire/conducteur du véhicule est nécessaire et doit être réalisée conformément aux exigences du véhicule (par ex. utilisation de sangles).
- Renseigne-toi sur le poids total autorisé en charge de ton véhicule.
- Nos produits ne doivent pas être utilisés comme siège ou comme lit lors des trajets.
- La notice de montage est disponible exclusivement en ligne et est à retrouver en PDF à télécharger, sous l‘onglet «Fiches de données».
