Instructions
Construire soi-même un bar avec éclairage
Ta lueur d‘espoir pendant la saison sombre: ton propre bar. Nous te montrons comment construire toi-même un bar avec éclairage – que ce soit dans ton salon ou dans ta cave, on peut trinquer n‘importe où avec ses amis.
Revêtement platVers la boutique
Ce dont tu auras besoin
Matériel
Panneaux lamellés-collés
Panneaux de contreplaqué
Bois équarri
Revêtement plat
Spots encastrable
Chevilles
Vis
Traitement du bois & peinture bois
Colles à bois
Colles de montage
Équerres & ferrures d‘assemblage p ...
Outils
Visseuses sans fil
Perceuses & perceuse à percussion
Scies
Perceuses & visseuses
Rabots & fraisage
Abrasifs et feuilles abrasives
Pistolet à cartouche Akkit 744 Pro
Echelles, marchepieds & échafaudages
Couronnes de forage
Mètres-ruban, mètres pliants & règles gr ...
Pinceaux, brosses et pompons
Serre-joints
Clé à douille et clé de serrage
Niveaux à bulle
Préparation
Tu peux construire le bar en suivant les dimensions indiquées ou l'adapter à tes besoins et à la taille de la pièce. Il se compose du corps du comptoir (partie inférieure) et, si tu le souhaites, d'une partie supérieure. Tiens compte de la hauteur disponible dans la pièce. L'espace entre le comptoir et la partie supérieure doit être suffisamment important pour que tu puisses voir confortablement entre les deux. La partie supérieure peut également être prolongée sur le côté le plus étroit, par ex. si elle doit s'étendre au niveau du mur.
Tu peux aussi construire le bar de manière inversée si cela convient mieux à ton espace.
Pour l'installation de l'éclairage encastré, tu dois contacter à temps un électricien qui devra poser le câble d'alimentation.

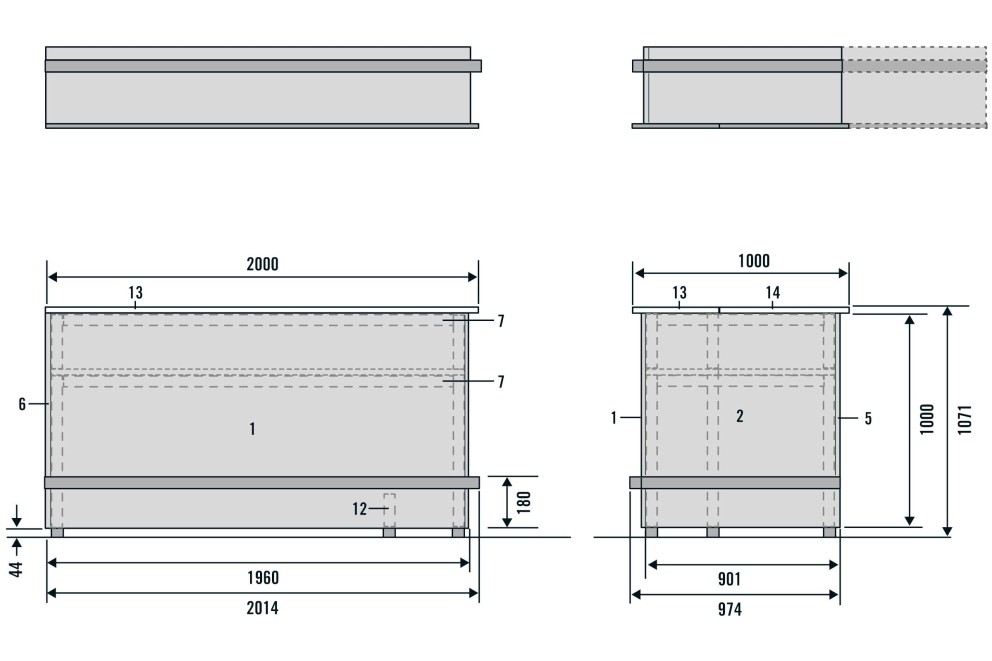

Planifier le corps du comptoir
en haut: avec plan de travail | en bas: sans plan de travail

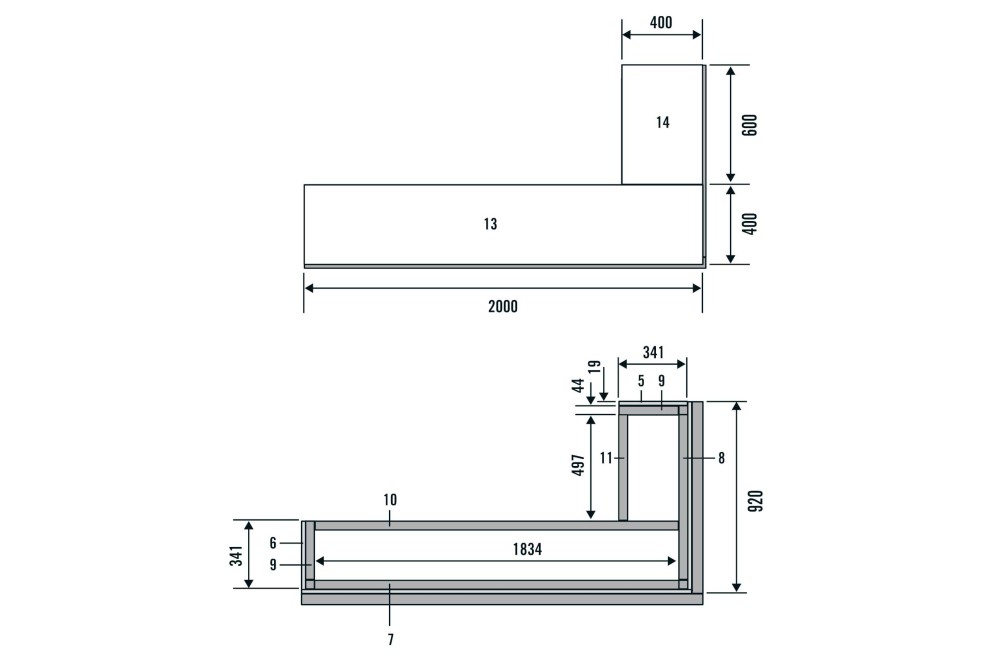

Planifier la partie supérieure
Conseils pour la découpe du bois
Utilise les panneaux découpés de manière à ce que le plus beau côté – c‘est-à-dire la face avant du panneau – soit orienté vers l‘intérieur. Plus tard, des plaquettes de parement mural seront collées sur les faces extérieures. Côté intérieur, tu peux laquer les bois équarris et les découpes de panneaux afin de protéger le bois de l‘humidité. Il ne faut pas poser de plaquettes de parement mural? Dans ce cas, le côté le plus beau du panneau doit pointer vers l‘extérieur. Cependant, avec cette variante, les têtes de vis resteront visibles plus tard si tu ne les rebouches pas et si tu ne peins pas l‘ensemble des faces extérieures des panneaux.
Construire le corps du comptoir
Découper les panneaux
01
Percer & fraiser
02

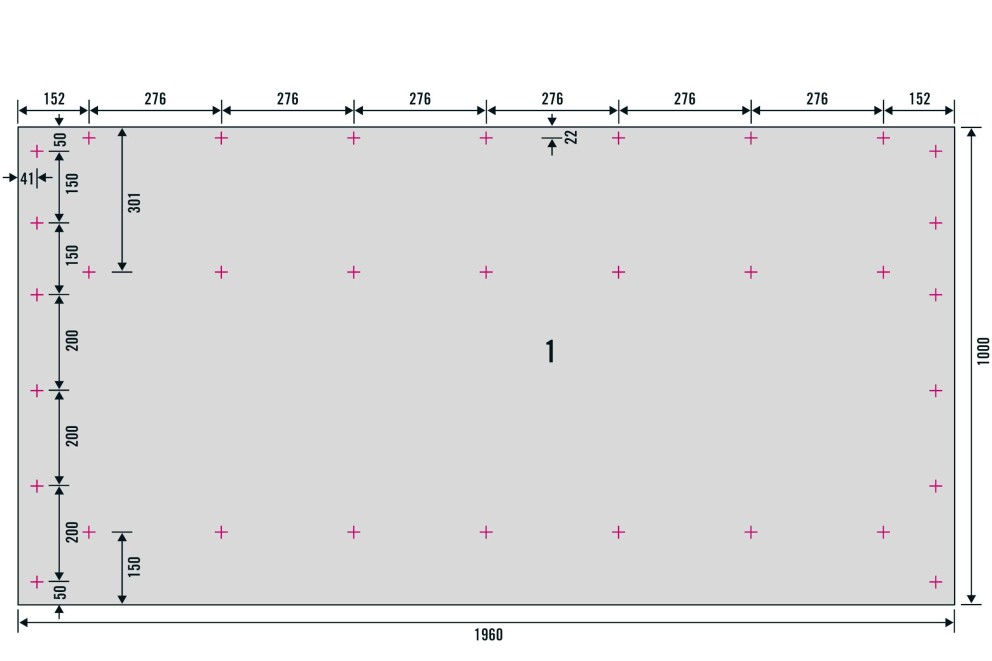

Pré-perce les panneaux découpés (1) aux positions (+) sur le dessin avec un foret de 5 mm.
Remarque: fraise tous les trous de vis du côté où les vis à tête fraisée seront vissées.
1) 1960 x 1000 mm (1x)
03

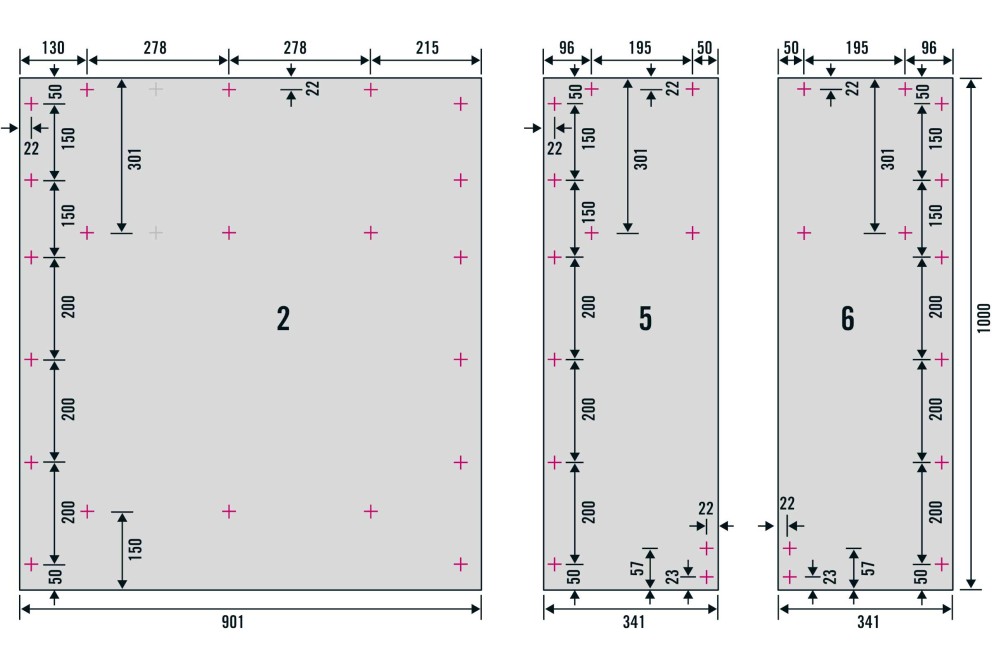

Perce et fraise les trous de vis dans les panneaux (2), (5) et (6) comme indiqué sur les dessins cotés.
2) 901 x 1000 mm (1x)
5) 341 x 1000 mm (1x)
6) 341 x 1000 mm (1x)
Découper les bois équarris
04

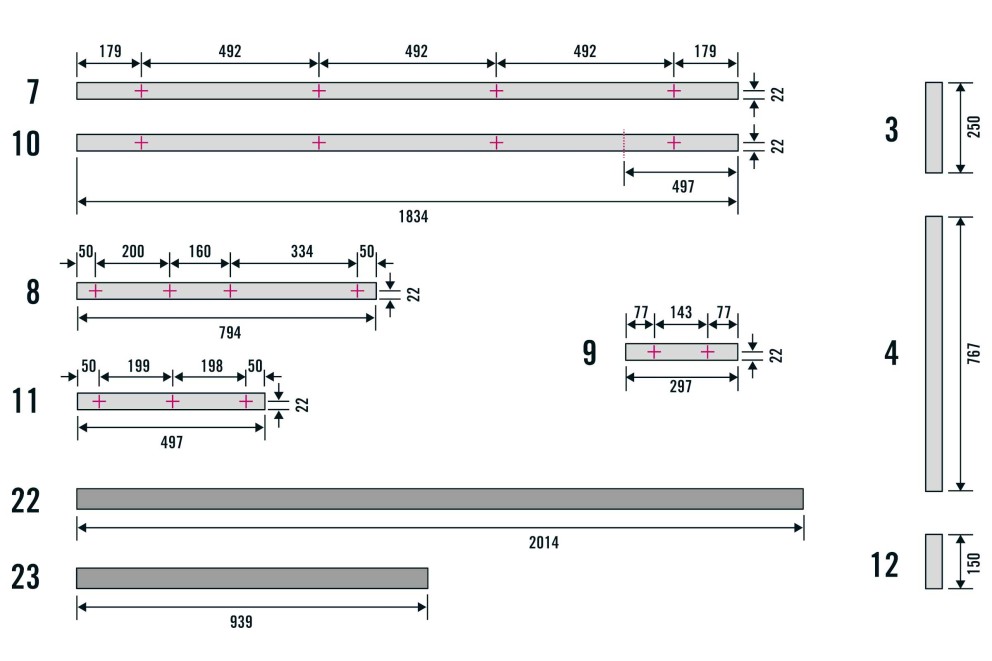

Des bois équarris de 44 x 44 mm sont découpés pour les raccords d‘angle des panneaux. Pré-perce les bois équarris avec un foret de 5 mm comme indiqué sur le dessin coté et fraise les trous. Découpe les repose-pieds (22) et (23) dans du bois équarri de 54 x 54 mm.
Conseil: laque les bois équarris (4) et (12) en bas sur une longueur d‘environ 50 mm avec une laque incolore pour que le bois soit protégé contre l‘humidité.
| N° | Quantité | Bois équarri | Longueur |
|---|---|---|---|
| 3 | 3 | 44 x 44 mm | 250 mm |
| 4 | 3 | 767 mm | |
| 7 | 2 | 1834 mm | |
| 8 | 2 | 794 mm | |
| 9 | 4 | 297 mm | |
| 10 | 2 | 1834 mm | |
| 11 | 2 | 497 mm | |
| 12 | 12 | 150 mm | |
| 22 | 1 | 54 x 54 mm | 2014 mm |
| 23 | 1 | 939 mm |
Corps du comptoir: visser les bois équarris
05
Visse les bois équarris (3) et (4) par l‘arrière, en les décalant latéralement de 19 mm vers l‘intérieur – utilise pour cela comme aide au montage une bande étroite d‘un panneau de 19 mm d‘épaisseur. Les bois équarris (4) dépassent de 44 mm en dessous.
06
Les bois équarris (7), (8) et (9) sont fixés horizontalement sur les panneaux (1), (2), (5) et (6) pour servir de support au plan de travail et au fond intermédiaire. Pour cela, fixe les bois équarris à l‘aide d‘étaux ou de serre-joints. Vérifie qu‘un espace d‘au moins 27 mm est laissé entre les bois équarris verticaux (3) et (4) pour le plan de travail et que les pieds dépassent en bas de 44 mm au-dessus du bord inférieur du panneau.
Corps du comptoir: aligner les panneaux
07
Place les deux panneaux en te faisant aider – en laissant suffisamment d‘espace avec le mur pour le montage. Pour ce faire, place une chute de bois équarri de 44 mm d‘épaisseur sous chaque panneau. Tu pourras ainsi aligner plus facilement les panneaux et mieux les visser. Visse les panneaux (1) et (2) sur le bois équarri avec des vis à tête fraisée 4,5 x 40 mm.
Monter les bandes latérales
08
Monte maintenant les deux bandes latérales (5) et (6): place ici aussi une chute de bois équarri (44 x 44 mm) en dessous. Place les deux bandes latérales (5) et (6) en haut, à fleur des panneaux (1) et (2), et visse-les aux bois équarris.
Visser les bois équarris
09
Visse un bois équarri (11) à une distance de 253 mm du bois équarri (10) avec une vis à tête fraisée 5 x 80 mm – veille à ce que les trous de vis soient verticaux pour le vissage ultérieur du plan de travail et du fond intermédiaire. Répète cette étape de travail avec les deuxièmes bois équarris (10) et (11).
10
Pour l‘étape de travail suivante, fixe des planches de bois sous les bois (8) et (9). Elles servent de support de montage pour les bois équarris (10) et (11) qui viennent d‘être prémontés.
11
Pose les bois équarris (10) et (11) sur le support de montage et visse-les de l‘extérieur au travers des bandes latérales (5) et (6) avec les vis 5 x 80 mm. Fixe ensuite de la même façon les bois équarris du dessous (10) et (11).
Fixer le repose-pieds
12

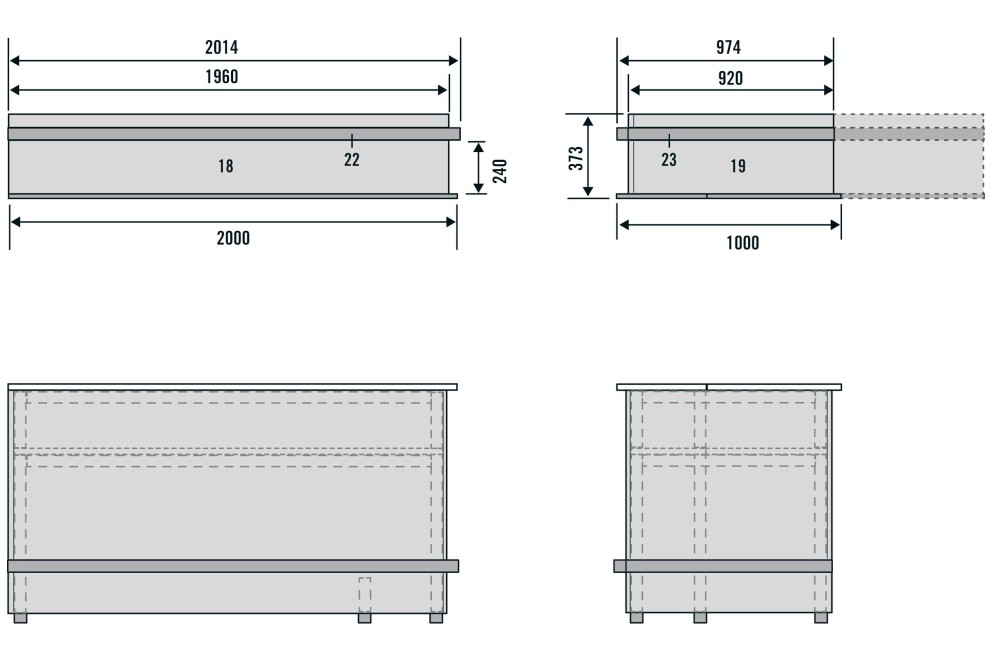

Les bois équarris (22) et (23) sont fixés à l‘extérieur du corps du comptoir pour servir de repose-pieds. Pour cela, marque le bord inférieur des repose-pieds sur les panneaux à une distance de 123 mm du bord inférieur du panneau. Applique un peu de colle à bois au niveau des trous de vis et fixe les repose-pieds aux panneaux à l‘aide de serre-joints. Visse ensuite les repose-pieds par l‘intérieur avec des vis à tête fraisée 4,5 x 40 mm.
Découper le plan de travail
13
Découpe le plan de travail et la tablette dans un panneau en bois lamellé de 27 mm d‘épaisseur.
13) 2000 x 400 mm (1x)
14) 600 x 400 mm (1x)
31) 1922 x 341 mm (1x)
32) 541 x 341 mm (1x)
Monter les fonds intermédiaires
14
Maintenant, monte les deux fonds intermédiaires (31) et (32): insère d‘abord le fond intermédiaire long (31) et ensuite le fond intermédiaire court (32). Visse maintenant les fonds intermédiaires sur les bois équarris par en dessous avec des vis à tête fraisée 4,5 x 60 mm.
Aligner le comptoir
15
Fais glisser le corps du comptoir dans sa position finale en te faisant aider. Les trois pieds empêchent le comptoir de bouger, même si le sol est légèrement irrégulier. Un pied supplémentaire (12) est monté sur chacune des bandes latérales. Visse les pieds (12) aux bandes latérales (5) et (6) avec des vis 4,5 x 40 mm. Il se peut que tu doives à nouveau écarter le comptoir du mur pour pouvoir visser l‘un des deux pieds une fois la hauteur atteinte.
Positionner le plan de travail
16
Pose les plans de travail (13) et (14) sur les bois équarris supérieurs et aligne-les à l‘intérieur à fleur avec les bois équarris. Vers l‘extérieur, les panneaux dépassent d‘environ 40 mm.
Vissage du plan de travail
17
Visser le plan de travail par en dessous à travers les bois équarris avec des vis à tête fraisée 4,5 x 60 mm.
Poncer le plan de travail
18
Ponce le panneau pour le peindre avec du papier abrasif de 180. Les chants des panneaux sont poncés de manière à obtenir un arrondi régulier d‘environ 5 mm. Le panneau peut ensuite être peint, par ex. avec une huile-cire dure incolore.
Poser un revêtement plat en bois
19
Pour le parement en bois, commence en bas sur les repose-pieds et travaille en remontant. Nous te montrons dans notre instruction « Poser un parement en bois» comment procéder étape par étape.
Construire la partie supérieure
20

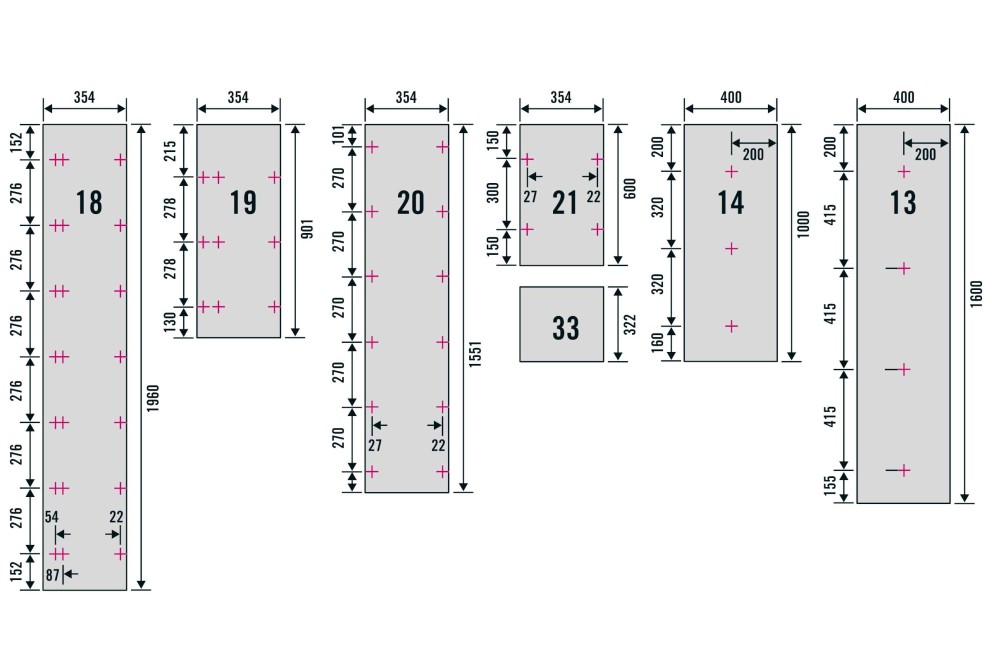

La partie supérieure est entièrement prémontée et seulement ensuite fixée au plafond. Pour ce faire, découpe les panneaux 3 couches (19 mm) selon le dessin coté.
Pré-perce les trous de fixation (+) avec un foret de 5 mm dans les panneaux (18), (19), (20) et (21). Le diamètre, la position et le nombre de trous dans les panneaux (13) et (14) dépendent des dimensions des lampes encastrées et de leur nombre. Tu ne veux pas installer de lampes? Dans ce cas, tu n‘as pas besoin de percer ces trous.
13) 1600 x 400 mm (1x)
14) 1000 x 400 mm (1x)
18) 1960 x 354 mm (1x)
19) 901 x 354 mm (1x)
20) 1551 x 354 mm (1x)
21) 600 x 354 mm (1x)
33) 322 x 354 mm (1x)
Partie supérieure: assembler les panneaux
21
Prépare les deux panneaux (20) et (21) pour l‘assemblage avec des chevilles plates. Pose-les sur une surface plane et ajuste-les dans leur future position. Marque le centre des trois chevilles sur les deux panneaux et fraise les trous des chevilles un par un avec la fraiseuse à lamelles. Pour l‘utilisation, consulte le mode d‘emploi de la machine utilisée.
22
Applique de la colle à bois sur les zones de jonction, insère les lamelles d‘assemblage dans les fraisages et relie les deux panneaux. Laisse la colle durcir avant de continuer à travailler.
Percer les trous pour les lampes
23
Place des chutes de bois sous les panneaux reliés entre eux. Les trous pour les lampes sont percés aux positions marquées à l‘aide de la scie cloche. Veille à choisir le bon diamètre pour les éclairages encastrés utilisés.
Arrondir le chant des panneaux
24
Ponce les surfaces en bois pour la peinture. Les chants des panneaux sont à nouveau arrondis avec un Ø de 5 mm. Tu peux alors peindre les surfaces en bois de la couleur de ton choix ou simplement avec une huile-cire dure.
Monter les parois latérales
25

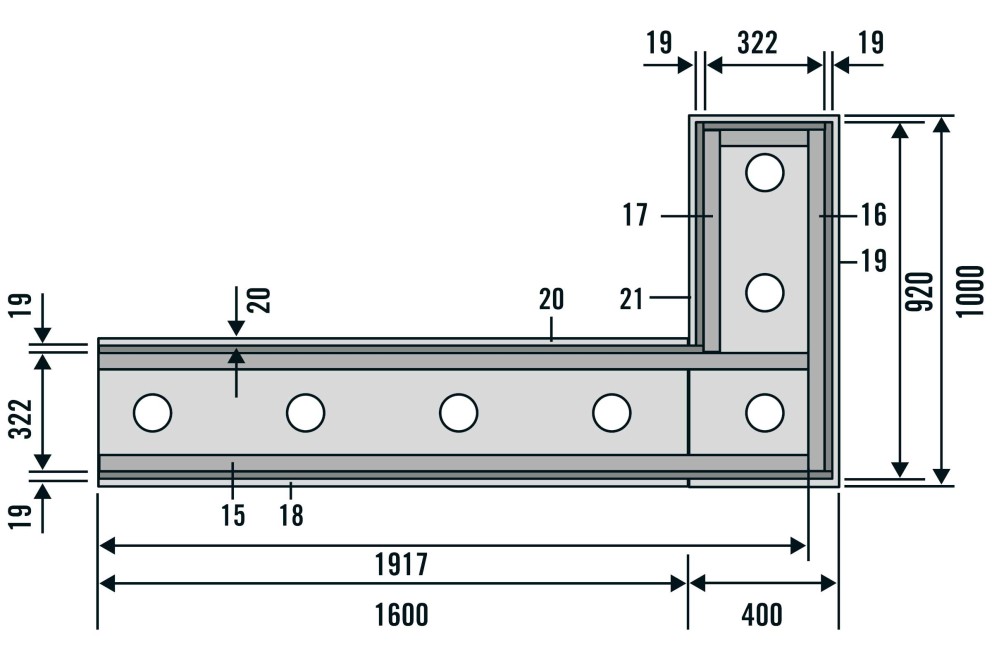

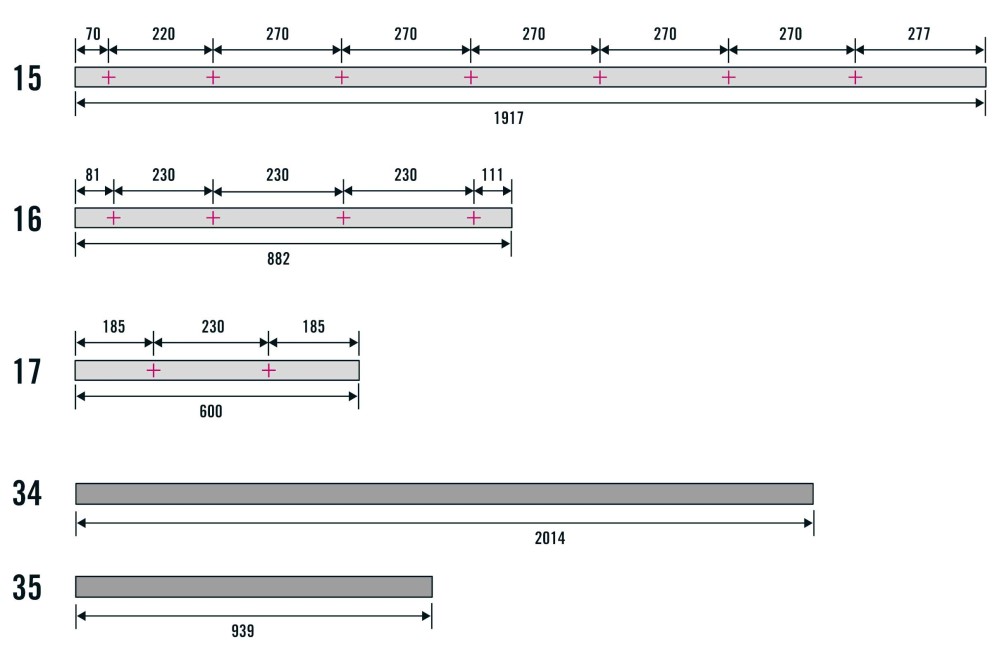

Les parois latérales sont montées sur les deux panneaux à l‘aide des bois équarris (15), (16) et (17). Pré-perce les trous de vissage (+) avec un foret de 5 mm dans les bois équarris.
| N° | Quantité | Bois équarri | Longueur |
|---|---|---|---|
| 15 | 2 | 44 x 44 mm | 1917 mm |
| 16 | 1 | 920 mm | |
| 17 | 1 | 600 mm | |
| 34 | 1 | 54 x 54 mm | 2014 mm |
| 35 | 1 | 939 mm |
Aligner les bois équarris
26
Marque les positions des bois équarris sur les panneaux, avec des distances égales vers l‘intérieur et l‘extérieur, et applique de la colle à bois.
Visser les bois équarris
27
Pose les bois équarris et visse-les aux deux panneaux avec des vis à tête fraisée 4,5 x 60 mm.
Coller les parois latérales
28
Applique de la colle à bois sur les faces extérieures des bois équarris ainsi que sur les zones de jonction des parois latérales (18), (19), (20), (21) et (33). Place les parois latérales contre les bois équarris de manière à ce que les panneaux se rejoignent bout à bout dans les coins. Relie les panneaux (18) à (19) et (20) à (21) et (33) à (19) et (21) pour un total de 8 équerres de chaise.
Visser les parois latérales
29
Visse maintenant les parois latérales avec les bois équarris avec des vis à tête fraisée 4,5 x 40 mm.
Revêtir les parois latérales
30
Visse les bois équarris (34) et (35) par l‘intérieur sur les parois latérales, à une distance de 44 mm du bord supérieur. Pour t‘aider, tu peux placer un morceau de bois équarri de 44 x 44 mm.
Les parois latérales extérieures sont maintenant recouvertes d‘un parement en bois entre les panneaux et les bois équarris. Au-dessus des bois équarris, les panneaux restent libres pour la fixation au plafond.
Montage au plafond
Faire préparer le raccordement électrique
31
Pour le raccordement d‘un éclairage LED basse tension, les prises de raccordement nécessaires doivent être installées par un électricien spécialisé.
Attention: le plafond doit être adapté à la fixation prévue. Un plafond en béton et l‘utilisation d‘ancrages pour charges lourdes sont les plus appropriés.
Marque au plafond la position exacte des bois équarris pour la fixation de la partie supérieure – les dimensions intérieures de la partie supérieure doivent correspondre aux espacements extérieurs des bois de fixation.
Pré-perce les trous de vissage sur les bois équarris. Utilise ensuite les bois équarris comme gabarit de perçage pour les ancrages lourds au plafond – les trous de perçage s'adapteront alors parfaitement.
Il te faut trois personnes avec toi pour fixer la partie supérieure au plafond.
Raccorder les éclairages encastrés
32
Place un panneau en bois ou en carton sur le comptoir pour le protéger, et quelques bois équarris par-dessus. Prépare 3 supports dont la longueur correspond à la distance entre le comptoir et la partie supérieure. Soulevez maintenant la partie supérieure sur le comptoir. Raccorde les éclairages encastrés et vérifie les raccordements des câbles ainsi que le fonctionnement des lampes. Pour ce faire, brancher provisoirement les éclairages LED encastrés. Si tout fonctionne, retirer les lampes. Soulevez maintenant la tête de lit jusqu‘aux bois équarris au plafond et placez immédiatement les supports en dessous.
Visser la partie supérieure
33
Visse la partie supérieure sur les bois équarris au plafond à travers les trous de fixation latéraux avec des vis à tête fraisée 4,5 x 60 mm. Les supports ne doivent être retirés que lorsque la tête de lit est fixée solidement.
Installer les lampes
34
Branche les éclairages LED encastrés aux câbles de raccordement et insère-les dans les ouvertures des lampes.
Poser la baguette décorative
35
Couvre la zone où se trouvent les vis de fixation avec de fines bandes de contreplaqué – elles seront juste légèrement collées. Si la partie supérieure doit être retirée un jour, il te suffit d‘enlever les bandes de bois pour pouvoir retirer les vis.
Fabriquer une étagère
Préparer les bois équarris
36
Les étapes suivantes te permettent de construire une étagère sans consoles – la fixation murale est cachée. Tu peux aussi construire plusieurs étagères en même temps et les raccorder. La taille proposée ici peut être modifiée à souhait.

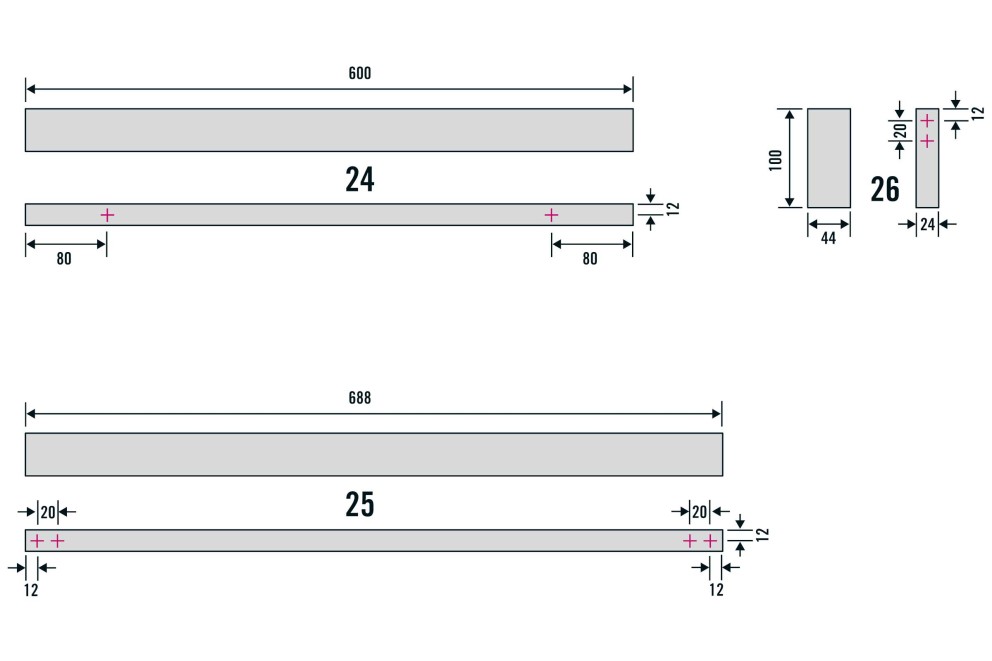

Prépare les bois équarris 24 x 44 mm dans les longueurs nécessaires. Pré-perce les trous de vis: dans le bois équarri (24), perce deux trous de 8 mm sans fraisage pour la fixation murale. Tous les autres trous sont percés et fraisés avec un foret de 5 mm.
24) 600 mm (1x)
25) 688 mm (1x)
26) 100 mm (2x)
37
Introduis les vis à bois à 6 pans avec les rondelles dans le bois équarri (24). L‘étagère sera fixée à un mur en pierre ou en béton? Il te faut alors les chevilles adaptées. Dans tous les cas, le mur doit se prêter à la fixation.
Préparer l'habillage extérieur
38

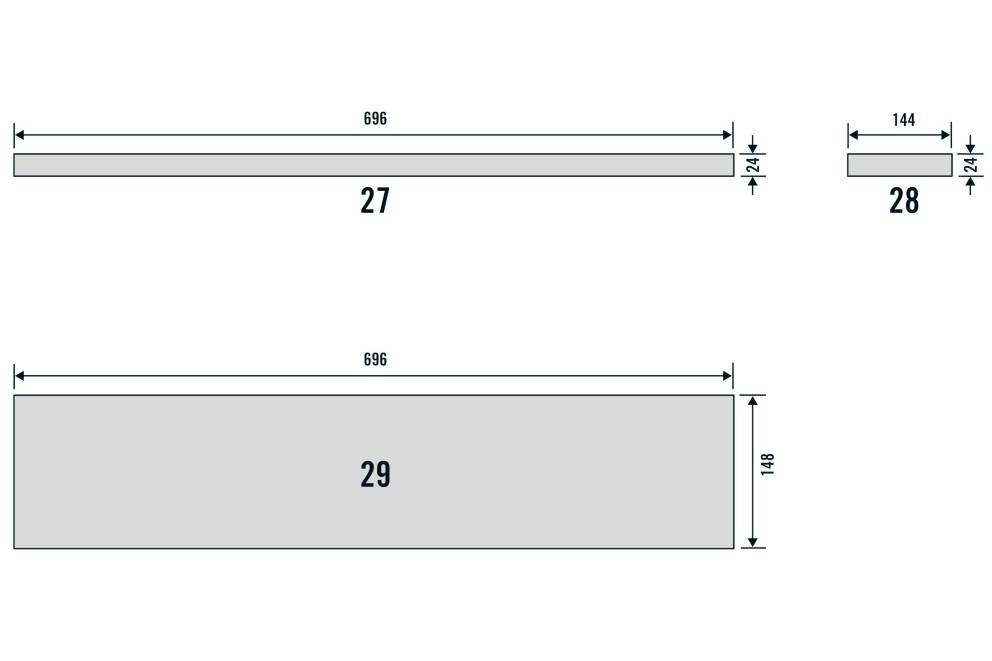

Le revêtement extérieur de l‘étagère est réalisé en contreplaqué de 4 mm d‘épaisseur. Si tu ne montes pas l‘étagère dans un coin, il te faut une autre bande latérale étroite (27).
27) 696 x 24 mm (1x)
28) 144 x 24 mm (1x)
29) 696 x 148 mm (2x)
Visser les bois équarris
39
Pose maintenant les bois équarris (25) et (26) sur une surface plane pour les visser. Applique de la colle à bois sur les zones de jonction et visse les bois avec des vis à tête fraisée 5,0 x 80 mm.
Colle les deux bandes latérales (27) et (28) sur les côtés courts. Le revêtement (29) de la face inférieure est également fixé à l‘étagère avec de la colle.
Veux-tu garder la possibilité d'enlever facilement l'étagère plus tard? Alors, fixe le recouvrement inférieur avec des vis à tête fraisée 3,0 x 16 mm au lieu d'utiliser de la colle à bois.
Visser l'étagère
40
L‘étagère préfabriquée est vissée au mur une fois que la colle aura durci. Détermine la position à l‘aide d‘un niveau à bulle et marque les deux trous de perçage sur le mur en tournant les vis à six pans avec une certaine pression – tu reportes ainsi les marques sur le mur. Mets de nouveau l‘étagère de côté et perce les trous pour les chevilles en suivant les marquages. Une fois les chevilles insérées, l‘étagère peut être vissée.
Recouvrir l'étagère
41
Applique un peu de colle à bois sur les zones de jonction, puis colle le revêtement supérieur (29).
Les deux étagères sont vissées l‘une à l‘autre afin d‘augmenter la stabilité.
Poser un parement en bois au mur
42
Après le montage des étagères, tu peux également coller les plaquettes de parement en bois sur le mur. Tu trouveras ici les instructions pour poser un parement en bois.
