Reporte le gabarit sur ton bois à l‘aide d‘un crayon. Découpe ensuite le bois à la scie.
Instructions
Construire soi-même un casse-noisettes
Tout sauf ordinaire. Ton casse-noisettes de la marque fait maison. Nous te montrons étape par étape comment construire toi-même un casse-noisettes. Comment est-ce que tu casses les noisettes?
Ce dont tu auras besoin
Matériel
Panneaux multiplex
Panneaux en plastique
Marteaux
Ressorts de traction et de pression
Rubans LED
Clés à cliquet
Abrasifs et feuilles abrasives
Barres filetées
Écrous à six pans
Vis à 6 pans
Vis pour construction à sec & accessoire ...
Embouts de clés à pipe
Boites de rangement
Bandes de montage
Colles à bois
Bandes de réparation & d‘isolation
Outils
Visseuses sans fil
Perceuses & visseuses
Scies à découper & scies sauteuses
Scies à métaux
Scies à onglets
Couronnes de forage
Douilles
Couteaux, cutters & ciseaux
Préparation
Pour que tu aies les bonnes dimensions pour ton casse-noisettes, nous avons un gabarit pour toi. Les dimensions exactes de perçage sont en outre indiquées sur le gabarit.
Télécharge le gabarit et imprime les pages en format A4. Colle ensuite les pages ensemble en te basant sur les numérotations. Mais sur le gabarit, tu trouveras aussi un aperçu de la manière dont tu dois assembler correctement les pages.
Étapes de travail
Découper le bois à la scie
01
Reporter les trous
02
Reporte les trous à l‘aide du gabarit sur le bois et perce-les. Les dimensions exactes de perçage sont également indiquées sur le gabarit.
Percer des trous
03
Percer les trous à l‘aide d‘une scie cloche dans le couvercle. Utilise une scie cloche d‘un diamètre de 44 mm pour le grand trou et une scie cloche de 30 mm d‘épaisseur pour les deux petits trous. Relie ensuite les deux trous de 30 mm avec une scie sauteuse.
Scier la découpe pour la fenêtre latérale
04
La prochaine étape est la découpe de la fenêtre latérale. Perce d‘abord les coins pour pouvoir utiliser la scie sauteuse. Scie ensuite la fenêtre latérale à l‘aide de la scie sauteuse.
Préparer l'entraînement du tapis roulant
05
Étape suivante: prépare l‘entraînement pour le tapis roulant. Pour cela, perce d‘abord à l‘aide d‘un forêt Forstner (diamètre 30 mm) à une profondeur d‘environ 3 mm à l‘endroit indiqué sur le gabarit. Perce ensuite le bois au centre avec un foret à bois de 14 mm.
Scier les rouleaux
06
Scie les rouleaux. Attention: les rouleaux ont des longueurs différentes. Le rouleau d‘entraînement fait 83 mm, le rouleau arrière seulement 75 mm.
Pré-percer des trous dans les rouleaux
07
Perce ensuite les trous dans les rouleaux. Pour cela, marque le milieu sur les deux bords de coupe et perce ensuite le rouleau sur une profondeur d‘environ 1 cm à l‘aide d‘un foret Forstner de 20 mm. Répète cette étape pour les quatre bords coupés.
Percer des trous dans le rouleau
08
Commence par le rouleau le plus court. Perce des deux côtés des trous d‘env. 3 cm dans le bois à l‘aide d‘un foret à bois de 6,5 mm. Répète désormais cette étape sur un côté du rouleau d‘entraînement. Sur l‘autre côté du rouleau d‘entraînement, perce un trou d‘env. 3 cm de profondeur dans le bois avec un foret à bois de 6 mm. Rappelle-toi de ce côté.
Assembler le rouleau d'entraînement
09
Assemble le rouleau d‘entraînement: pour cela, visse à fond un écrou M6 sur la vis M6. Tourne-le ensuite dans le trou de 6 mm de ton rouleau d‘entraînement jusqu‘à ce que la vis soit à fleur du bord de coupe.
Améliorer l'adhérence du rouleau d'entraînement
10
Colle d‘abord du ruban adhésif double face autour du rouleau d‘entraînement, puis un morceau de papier abrasif. Tu assureras ainsi une meilleure adhérence sur ton tapis roulant.
Scier la tige filetée
11
Marque un morceau de 11 cm sur la tige filetée et scie-le.
Percer des trous dans le marteau
12
Perce un trou pour la tige filetée dans le marteau à l‘aide d‘un foret à métaux de 6 mm de diamètre. Le trou doit être situé à environ 5 cm de la poignée en plastique et être parallèle à la tête du marteau. En outre, tu as besoin d‘un deuxième trou à environ 2,5 cm de la poignée en plastique, pas parallèle à la tête du marteau. Conseil: utilise de l‘huile de perçage et de coupe pour percer le métal.
Assembler le casse-noisettes
13
Il est temps maintenant d‘assembler le casse-noisettes. Visse d‘abord le fond sur la paroi latérale droite. Monte ensuite la façade et les deux parties de la face arrière sur la paroi latérale droite.
Mettre en place les vis des rouleaux
14
Mets en place les vis des rouleaux: enfonce les vis M6 dans les deux trous de la paroi latérale gauche, de manière à ce qu‘elles soient orientées vers l‘intérieur. Visse un écrou dessus depuis l‘autre côté. Répète cette étape pour le trou arrière de la paroi latérale droite.
Mettre en place le rouleau d'entraînement
15
Introduis la douille de 1/4" dans le trou de 14 mm sur la paroi latérale droite. Tu places le rouleau d‘entraînement – du côté où tu as serré la vis. Fixe ensuite le deuxième rouleau sur la vis de derrière.
Installer le tapis roulant
16
Visse la planche pour le tapis roulant entre les rouleaux.
Enfiler le papier abrasif
17
Enfile le papier abrasif pour ponceuse à bande sur les deux rouleaux.
Visser les pièces de bois
18
Visse les deux pièces de bois sciées à 45° au-dessus du tapis roulant. Conseil: place une entretoise entre le ruban et le bois.
Monter la goulotte d'alimentation
19
Visse les pièces de bois pour la goulotte d‘alimentation. Utilise les trous marqués dans le gabarit pour visser les deux pièces de bois à la bonne position.
Monter la paroi latérale gauche
20
Poser la paroi latérale gauche et la visser. Fais attention à enfiler correctement les vis dans les rouleaux.
Installer le ressort sur le marteau
21
C‘est le moment de mettre le ressort sur le marteau: introduis une vis dans le trou supérieur, en direction de la face de frappe du marteau. Mets le ressort en place et fixe-le ensuite avec une rondelle et un écrou.
Enfiler la tige filetée
22
Visse un écrou de blocage sur une des extrémités de la tige filetée. Insère la tige filetée au travers d‘une paroi latérale et visse un écrou. Enfile le marteau, puis un nouvel écrou. Pour finir, introduis la tige filetée au travers de la paroi latérale gauche et visse un écrou de blocage. À l‘aide des deux écrous, positionne le marteau au centre.
Mettre le ressort en tension
23
Positionne le marteau à l‘horizontale et visse l‘autre extrémité du ressort sur une paroi latérale. Important: le ressort a besoin d‘une tension suffisante pour maintenir le marteau en position horizontale.
Fixer le couvercle et l'éclairage
24
Poser le couvercle: veille à passer le manche du marteau dans le trou pré-percé dans le couvercle. Fixe l‘éclairage dans les ouvertures avec du velcro. Pose ensuite la bande LED dans le couvercle, raccourcis-la si nécessaire et agrafe-la.
Visser le couvercle
25
Le couvercle peut maintenant être posé: visse le couvercle.
Coller les vitres
26
Découpe les vitres et colle-les. Le mieux est d‘utiliser un cutter et un support résistant aux coupures. Applique ensuite du ruban adhésif double face autour de la découpe de la vitre, sur le côté et à l‘arrière. Pose les vitres dessus et exerce une pression. En option: pour que les bords coupés de la vitre ne soient pas visibles, tu peux les recouvrir de ruban adhésif noir.
Finaliser le casse-noisettes
27

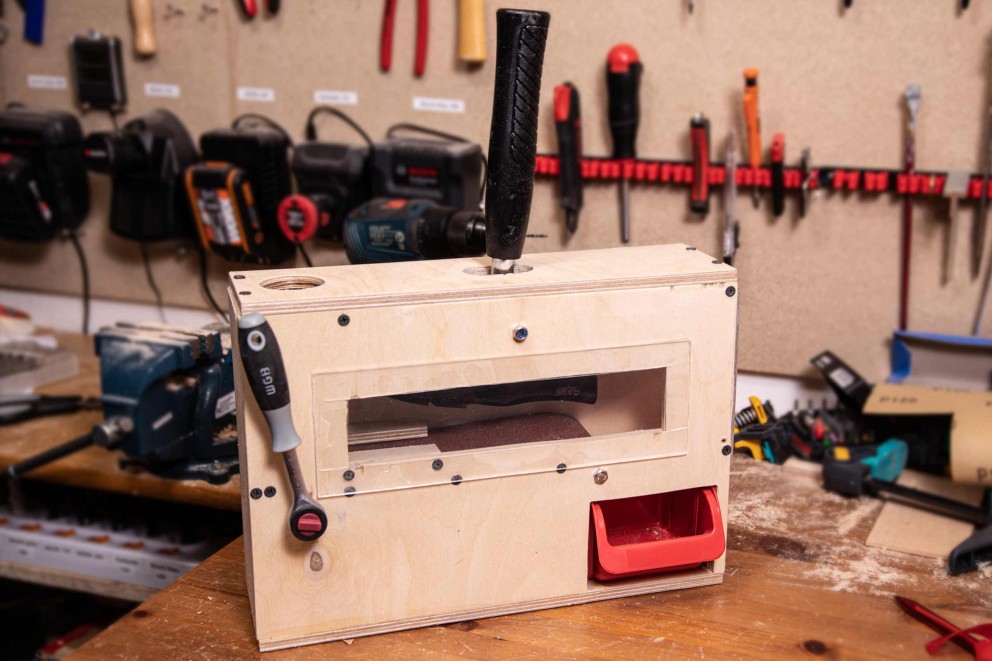

Il te suffit à présent d‘insérer les tiroirs et de placer le cliquet réversible sur l‘embout de la clé à douille. Ton casse-noisettes HORNBACH est terminé.
Fonctionnement du casse-noisettes
Voilà comment fonctionne ton casse-noisettes HORNBACH:
Tu introduis une noisette dans ton casse-noisettes par le trou du couvercle. La noisette tombe sur le tapis roulant. Tu tournes la manivelle et fais tourner le tapis roulant jusqu'à ce que la noisette se trouve sous le marteau.
La vitre du casse-noisettes te permet de garder en permanence un œil sur l'ensemble!
Tire maintenant le manche du marteau vers toi – jusqu'à ce que la coquille craque et que la noisette soit brisée
Relâche le marteau et tourne pour mettre le tapis roulant en mouvement – jusqu'à ce que la noisette cassée tombe dans le tiroir.
Consignes de sécurité
Ces instructions ont été réalisées avec le plus grand soin mais elles peuvent ne représenter qu‘une possibilité de réalisation. Il est donc important d‘évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d‘un spécialiste!
HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu‘en cas de montage inapproprié ou incorrect.
- Lors de toutes les étapes de travail, porter un équipement de protection approprié.
- Poncer les surfaces brutes de sciage pour éviter les blessures (par ex. échardes).
