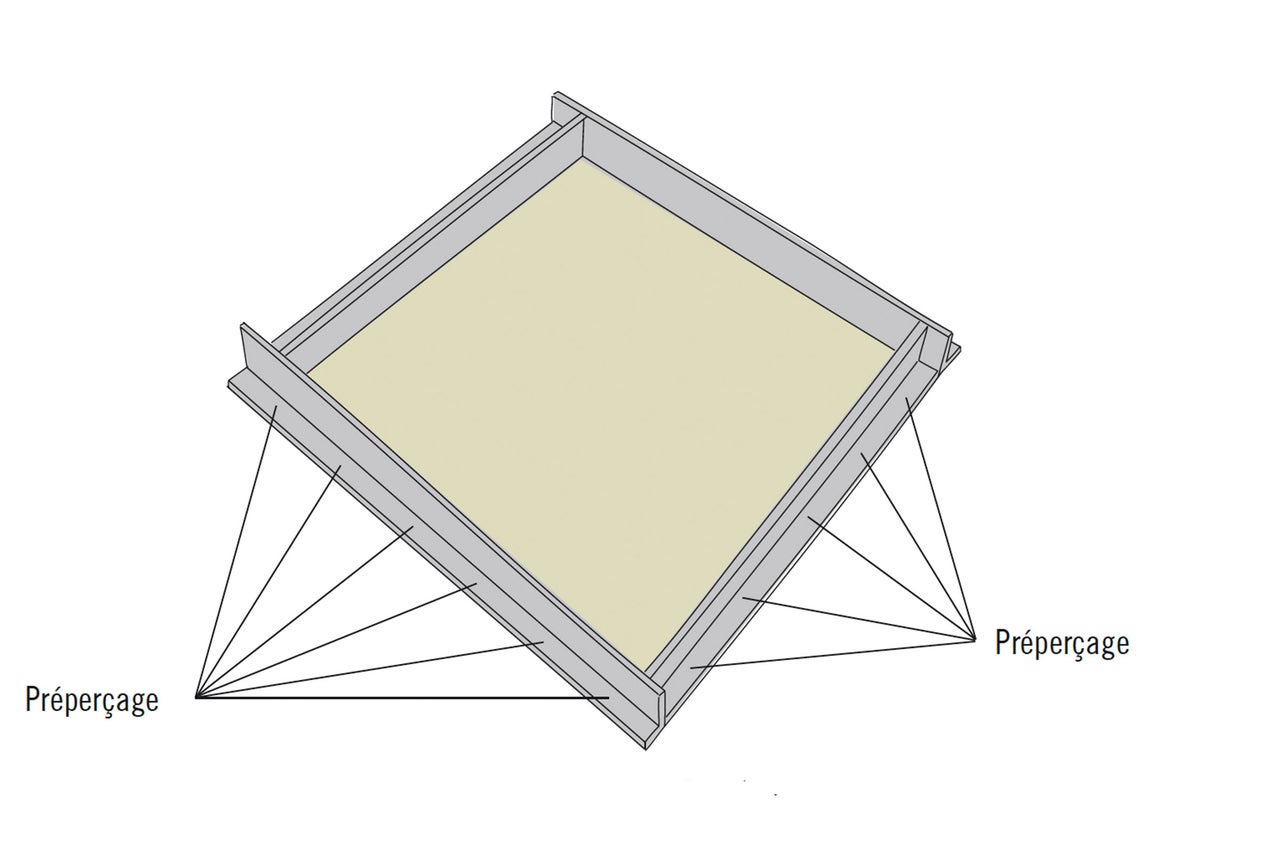

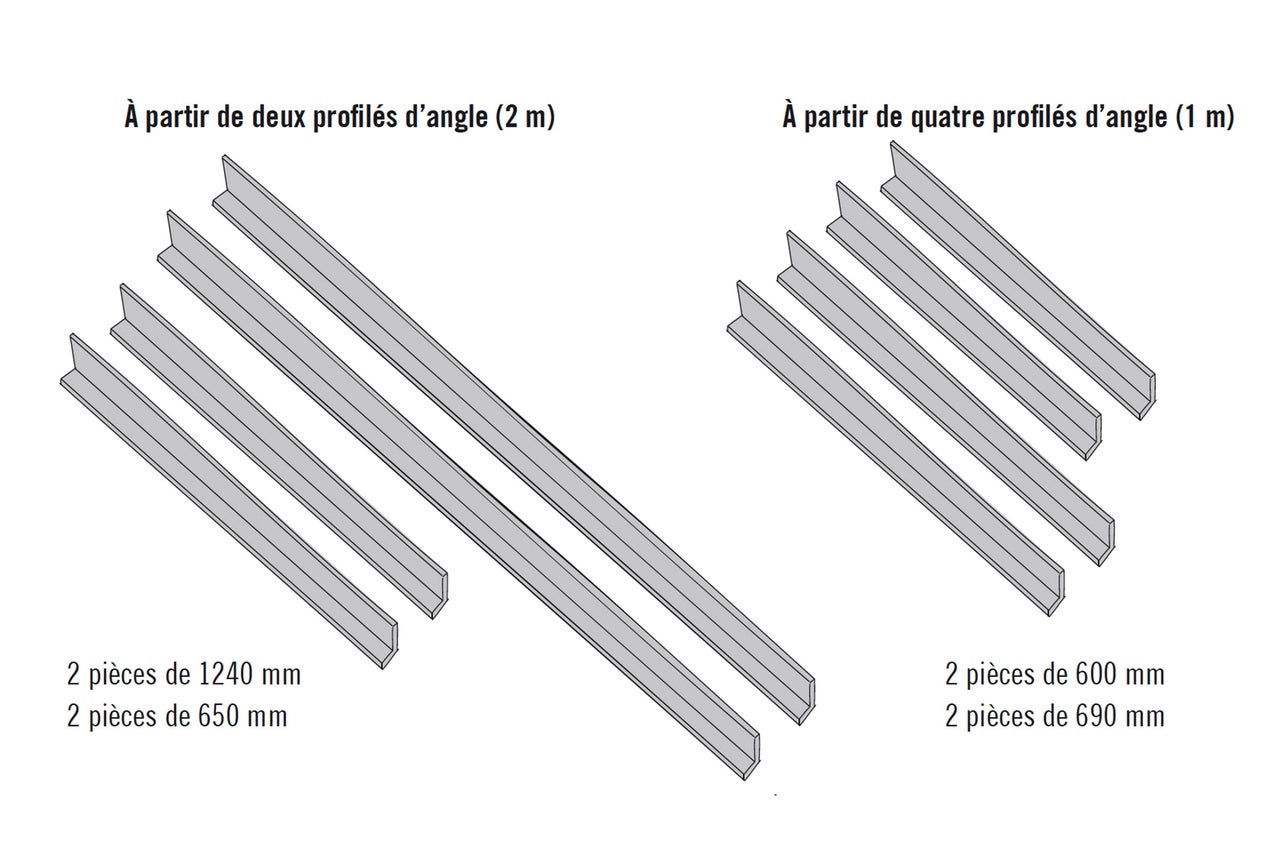

Dimensions:

• Petite dalle en béton 40x600x650 mm
• Grande dalle en béton 40x650x1200 mm

Liste de découpes des plaques de sérigraphie (18 mm)

• Paroi arrière: 1 pièce de 1134 x 767 mm
• Dalle de sol: 1 pièce de 1134 x 583 mm

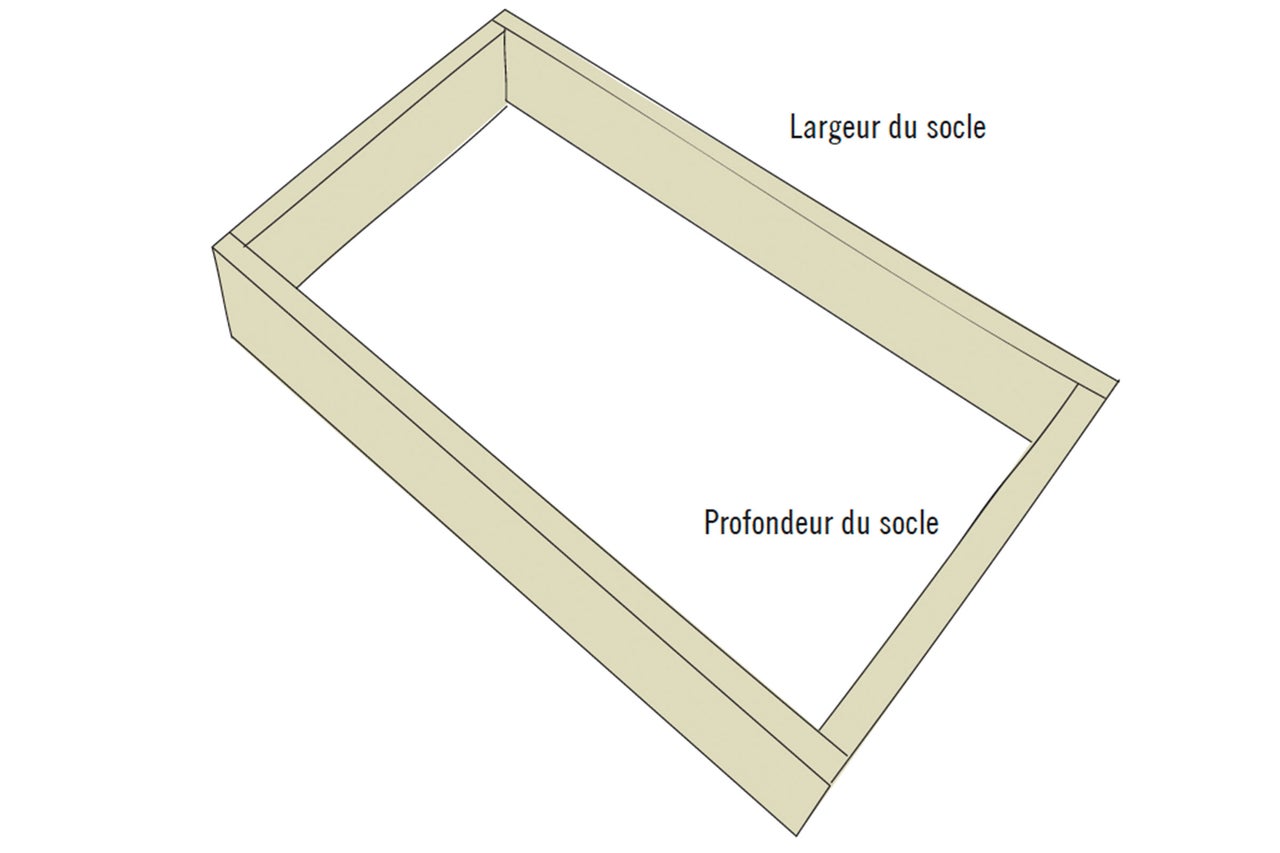

• Bande de socle: 2 pièces de 447 x 100 mm (profondeur)
• Bande de socle: 2 pièces de 1170 x 100 mm (largeur)
• Paroi intermédiaire: 1 pièce de 565 x 749 mm
• Parois latérales: 2 pièces de 583 x 785 mm
• Traverses: 2 pièces de 1134 x 100 mm
• Porte: 1 pièce de 537 x 777 mm
• Tablette: 1 pièce de 603 x 565 mm

Pré-percer et fraiser les plaques de sérigraphie de façon à ce que leurs côtés lisses forment plus tard l’intérieur du corps et que la surface structurée soit tournée vers l’extérieur.

Liste de découpes des lattes pour la crédence:
Bois stratifié de placage 24 x 40 x 2400 mm

• long: 2 pièces de 40 x 1770 mm
• court: 4 pièces de 40 x 535 mm

Tu visseras plus tard les traverses à la paroi arrière à travers ces trous de perçage.

Souhaites-tu placer un réfrigérateur plus tard sur la tablette? Il est alors recommandé de découper une zone de ventilation d’environ 250 x 350 mm sur le côté gauche de la paroi arrière. (Tiens compte des dimensions du réfrigérateur pour le positionnement exact de la zone de ventilation).

Tu visseras plus tard la dalle de sol à la paroi arrière à travers ces trous de perçage.

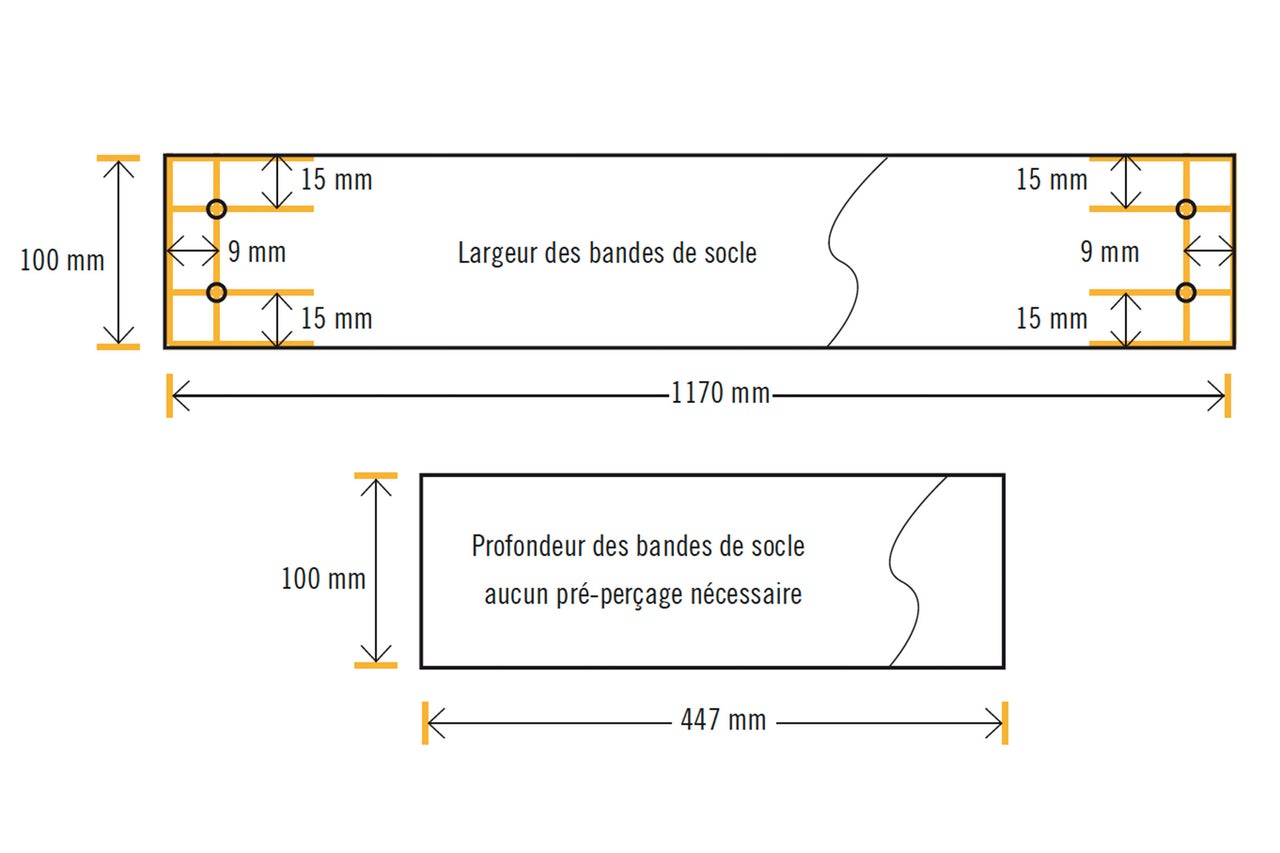

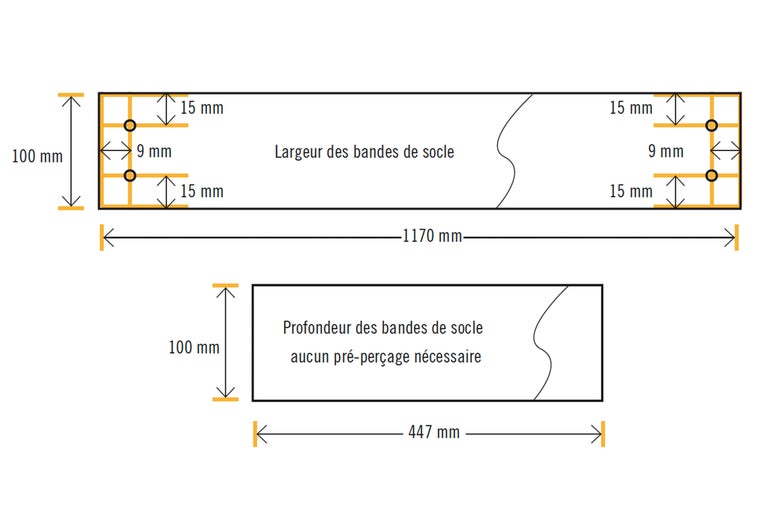

Tu visseras plus tard, à travers ces trous de perçage, le socle sur lequel se trouve le meuble d’évier.

Tu visseras plus tard, à travers ces trous de perçage, cette paroi intermédiaire avec la tablette.

Tu visseras plus tard, à travers ces trous de perçage, cette paroi latérale gauche avec la dalle de sol, la paroi arrière et les traverses.

Tu visseras plus tard, à travers ces trous de perçage, cette paroi latérale droite avec la dalle de sol, la paroi arrière et les traverses. La paroi latérale gauche pré-percée peut être utilisée à l’envers (!) comme gabarit de perçage: pour cela, percer les trous sans fraisage, puis faire un fraisage à l’arrière (plus tard le côté extérieur).

Marquer les lignes sur l’intérieur de la paroi latérale droite avec le crayon (représentées par des pointillés) selon le croquis. Tu auras besoin de ces lignes plus tard pour ajuster les charnières de la porte.

Tu visseras plus tard ces traverses avec les deux parois latérales à travers ces trous de perçage.

Liste de découpes des plaques de sérigraphie (18 mm)

• Paroi arrière: 1 pièce de 564 x 767 mm
• Dalle de sol: 1 pièce de 564 x 583 mm

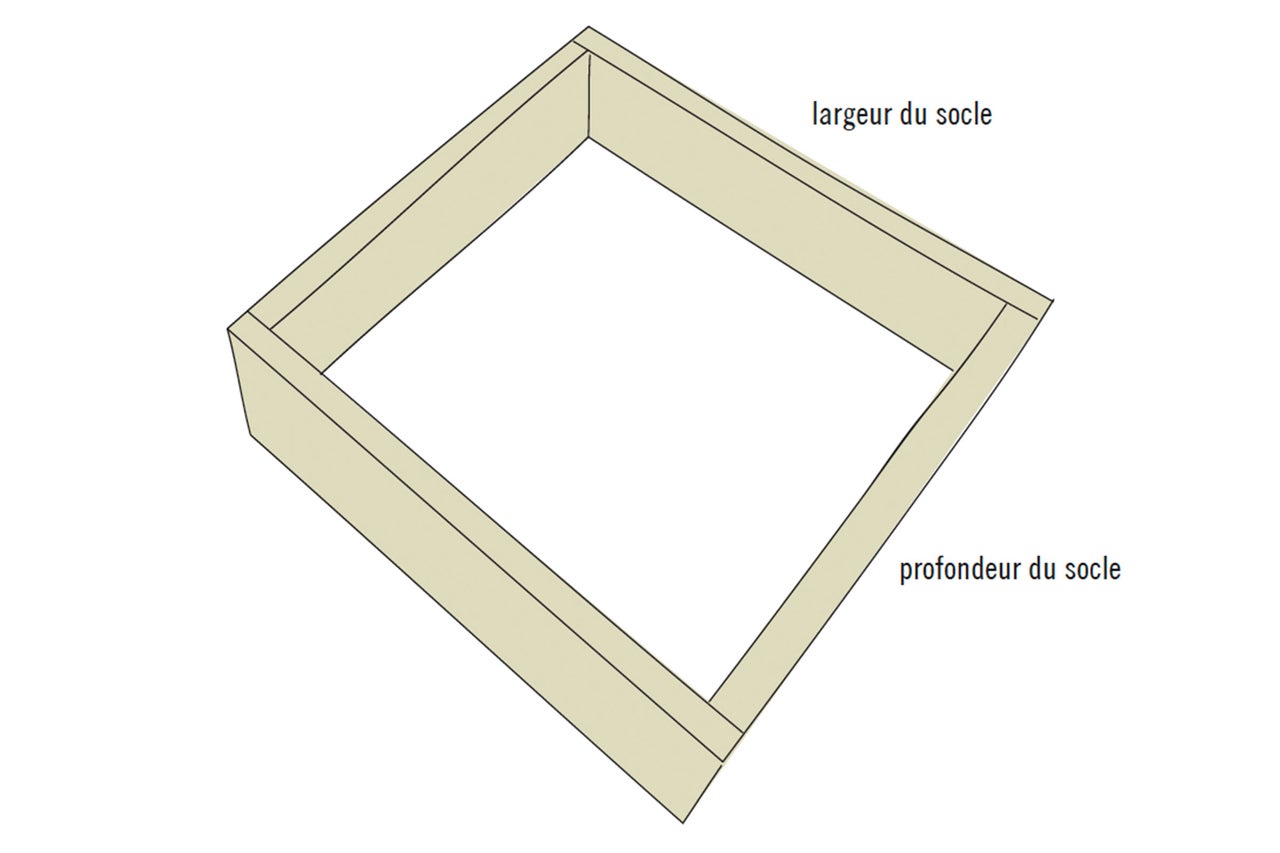

• Bandes de socle: 2 pièces de 447 x 100 mm (profondeur)
• Bandes de socle: 2 pièces de 600 x 100 mm (largeur)
• Parois latérales: 2 pièces de 583 x 785 mm
• Traverses: 2 pièces de 564 x 100 mm
• Porte: 1 pièce de 588 x 777 mm
• Tablette: 1 pièce de 564 x 565 mm

Pré-percer et fraiser les plaques de sérigraphie de façon à ce que leurs côtés lisses forment plus tard l’intérieur du corps et que la surface structurée soit tournée vers l’extérieur.

Tu visseras plus tard la traverse arrière à la paroi arrière à travers ces trous de perçage. (pour référence, voir aussi l’illustration au début de ce manuel)

Tu visseras plus tard cette dalle de sol à la paroi arrière à travers ces trous de perçage.

Tu visseras plus tard, à travers ces trous de perçage, le socle sur lequel se trouve l’armoire de cuisine.

Tu visseras plus tard ces deux traverses avec les deux parois latérales, la traverse arrière également avec la paroi arrière.

Tu visseras plus tard, à travers ces trous de perçage, le corps du

meuble d’évier.

La paroi latérale gauche pré-percée peut être utilisée à l’envers comme gabarit de perçage: pour cela, percer les trous sans fraisage, puis faire un fraisage à l’arrière (plus tard le côté extérieur).

Marquer les lignes sur l’intérieur de la paroi latérale droite avec un crayon (représentées par des pointillés) selon le croquis. Tu auras besoin de ces lignes plus tard pour ajuster les charnières de la porte.

Liste de découpes des lattes en losange du meuble d’évier

• Paroi latérale droite: 12 pièces de 583 mm
• Paroi arrière: 12 pièces de 1170 mm
• Porte: 12 pièces de 537 mm
• Crédence: 7 pièces de 1770 mm
• Info: la partie arrière permettra plus tard de relier le meuble d’évier (partie 2) à l’armoire de cuisine (partie 3).

Liste de découpes des lattes en losange de l’armoire de cuisine

• Paroi arrière: 12 pièces de 600 mm
• Porte: 12 pièces de 588 mm

Liste de découpes des lattes en losange du meuble barbecue

• Paroi latérale gauche: 10 pièces de 583 mm
• Paroi arrière: 10 pièces de 1008 mm
• Porte droite: 10 pièces de 493 mm
• Porte gauche: 10 pièces de 493 mm

Pré-percer chaque latte en losange par l’avant selon le croquis. Noter que certaines lattes en losange doivent être adaptées à l’évidement destiné au raccordement d’eau avant le pré-perçage.
