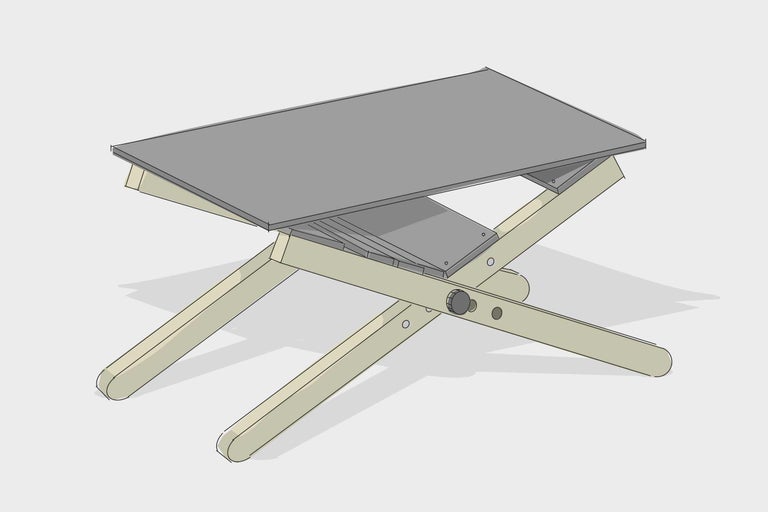

Construire soi-même une table réglable en hauteur

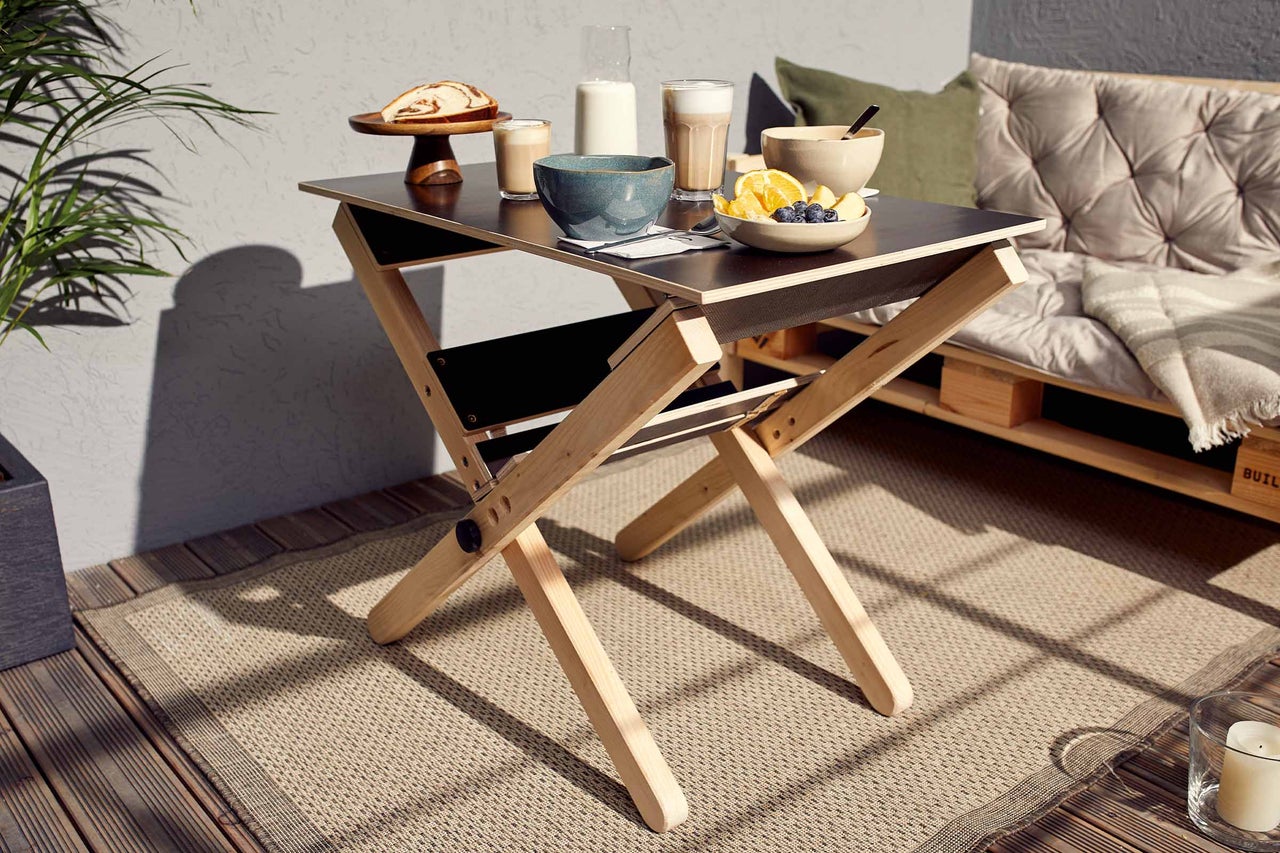

En plus d’être un formidable compagnon pour tes prochaines vacances en camping, elle sera idéale sur ton balcon. La table réglable en hauteur Nicholas de BUILDIFY: déplier simplement, régler à la hauteur souhaitée & ranger sans perdre de place selon l’utilisation.
Ce dont tu auras besoin
Matériel
Bois équarri 34x54x2500 mm épicéa raboté
Charnière étroite avec tige en laiton ri ...
Vis de poignée-étoile Ø 32.5 mm M8x38, 2 ...
Manchon rotatif en acier à filetage M8/1 ...
Mamutec Sangle de volet roulant 23 mm x ...
Écrous à six pans DIN 934, M8 galvanisés ...
Outils
Visseuses sans fil
Wolfcraft Foret d‘amorçage Ø 3.2-1 ...
Perceuses & visseuses
Embouts et porte-embouts
Forets, burins & fraises
Crayon de charpentier ovale rouge 240 mm
Bandes autocollantes & Bandes de crêpe
Mètres-ruban, mètres pliants & règles gr ...
Couteaux, cutters & ciseaux
Abrasifs et feuilles abrasives
Serre-joints
Scies à découper & scies sauteuses
Préparation

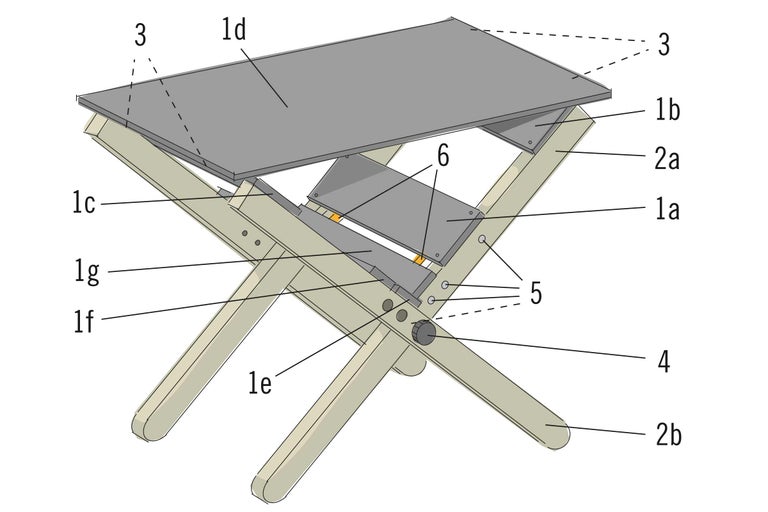

| N° | Matériau | Quantité | Découpe |
|---|---|---|---|
| 1a, 1b | Contreplaqué sérigraphié | 2x | 420x120 mm |
| 1c | 1x | 492x120 mm | |
| 1d | 1x | 420x60 mm | |
| 1e, 1f | 2x | 492x60 mm | |
| 2 | Bois équarri | 4x | Dimension brute: 1000 mm, dimension finale: 900 mm |
| 3 | Charnière | 4x | |
| 4 | Vis de poignée-étoile | 2x | |
| 5 | Manchon à visser | 8x | |
| 6 | Sangle pour volet roulant | 2x | 350 mm |
- Il est préférable d'appliquer du ruban de masquage sur tous les endroits destinés à être percés ou sciés. Cela permet d'y tracer les lignes de mesure et les arêtes de coupe exactes. Il convient également d'y reporter le diamètre du trou correspondant.
- Pré-perce toujours les trous de vissage avec un foret d'amorçage (mèche avec foret aléseur). Il est également possible d'utiliser un foret aléseur séparé. Dans ce cas, seule la partie à visser sera pré-percée. Le foret doit être plus fin que le diamètre de la vis.
En particulier pour le bois en extérieur, nous recommandons de pré-enduire une fois à l'aide de l'apprêt pour le bois HORNBACH extérieur pour préparer à la couche de peinture. Pour une résistance exceptionnelle aux intempéries, il est ensuite indispensable d'appliquer au minimum deux couches de lasure incolore pour bois Plus HORNBACH. Pour tous les produits, respecter les instructions du fabricant concernant la mise en oeuvre et les temps de séchage.
Tu as besoin de plus de peinture? Bien entendu, tu peux aussi peindre ta table réglable en hauteur dans ta couleur préférée à l'aide de vernis et de lasure HORNBACH.
La table réglable en hauteur est placée sur le gazon ou sur un autre support organique? Il convient de poser des dalles en pierres ou éléments similaires pour une stabilité et une protection contre l'humidité et la moisissure.
Étapes de travail

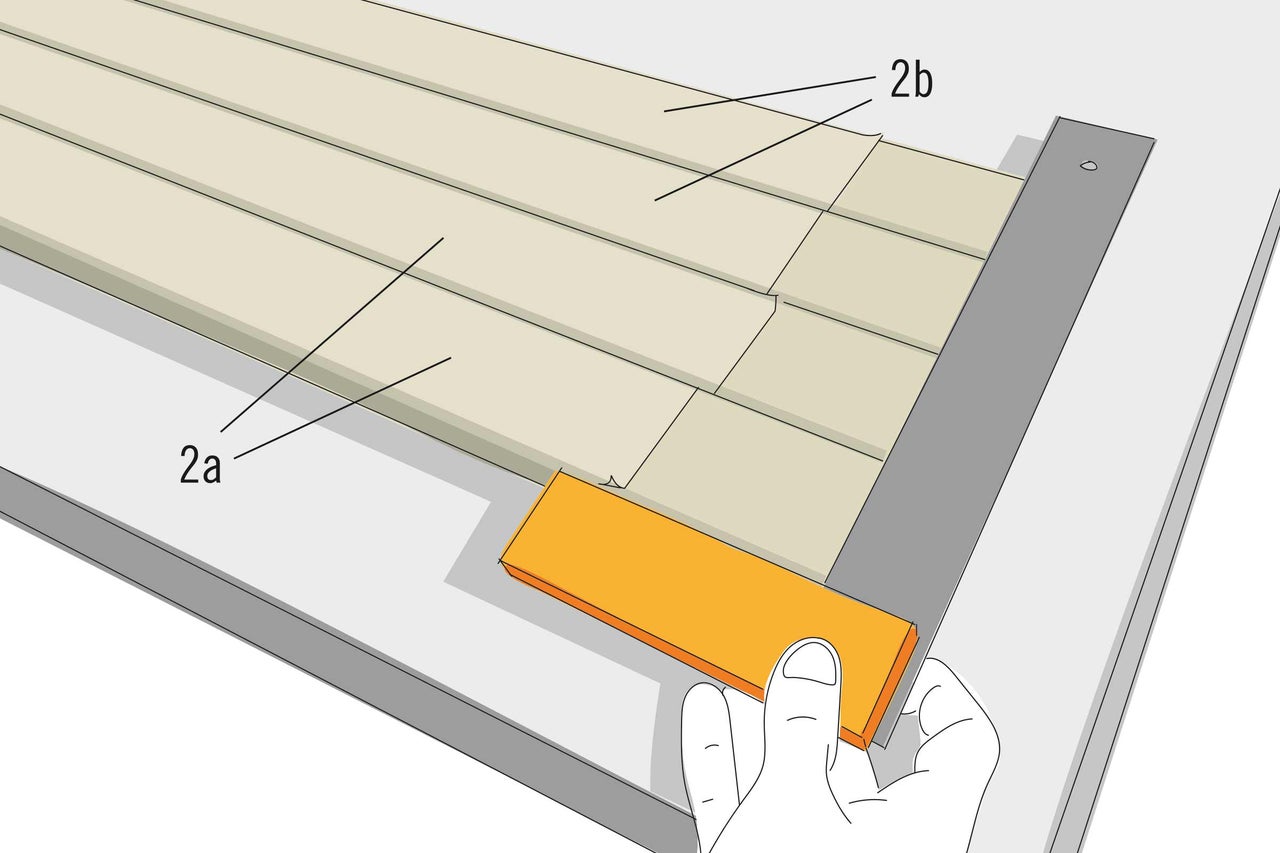

Positionner les pieds de table
01
Positionner les quatre pieds de table avec le côté en bois plat bien alignés sur un support à l'aide d'une équerre. L'autre extrémité sera sciée avec précision plus tard.
Dessiner les trous de perçages
02

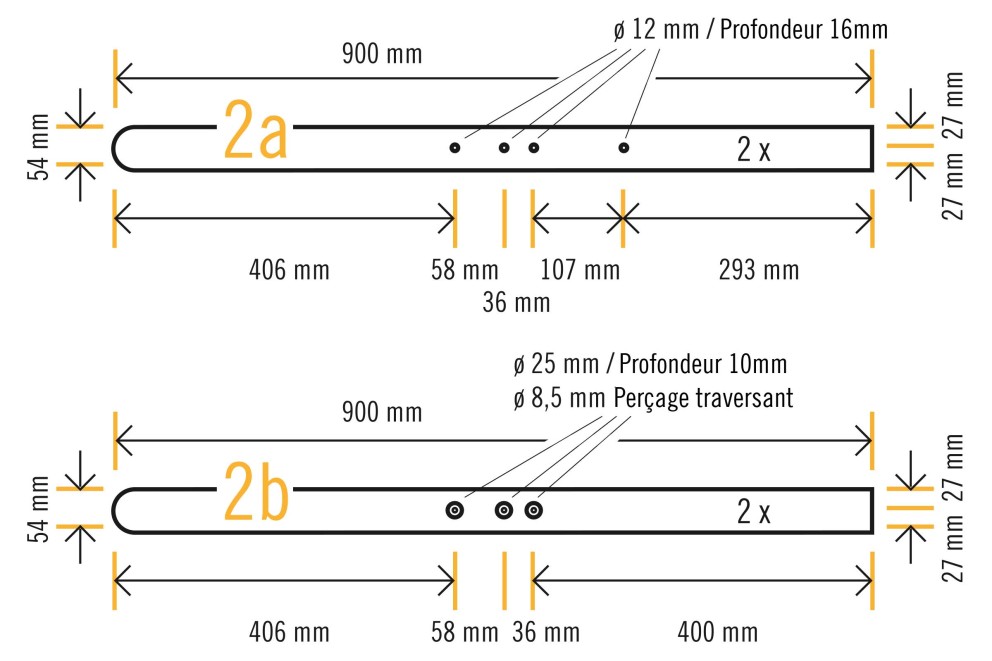

Mesurer et marquer avec précision les quatre trous de perçage sur le pied «2a».

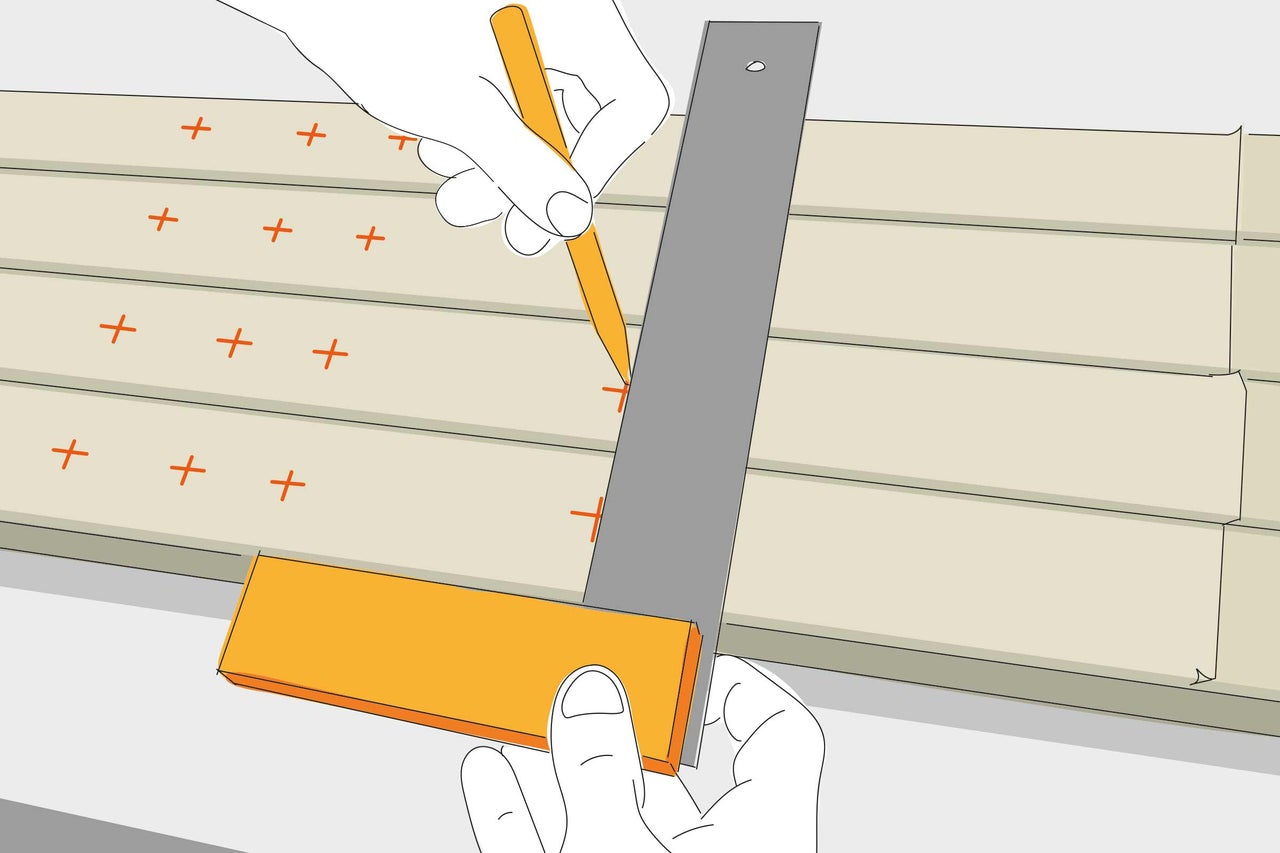

Transférer les positions de perçage
03

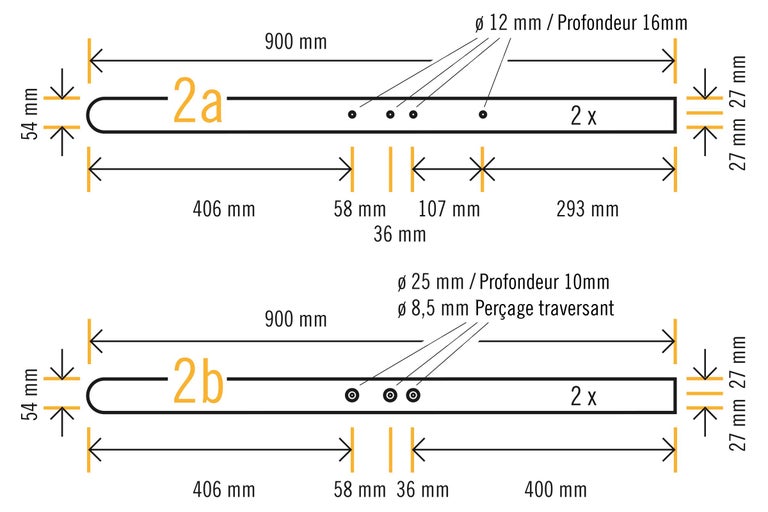

À partir d'ici, les quatre positions de perçage sont transférées à l'aide d'une équerre sur le deuxième pied «2a» et trois positions de perçage sur les pieds «2b». Tiens compte alors des indications de mesure dans le dessin coté des éléments «2a» et «2b». Marquer chaque trou de perçage au centre des morceaux de bois. Les pieds de table s'assembleront ensuite correctement lors du montage.
Marquer les trous de perçage au dos des pieds de table
04

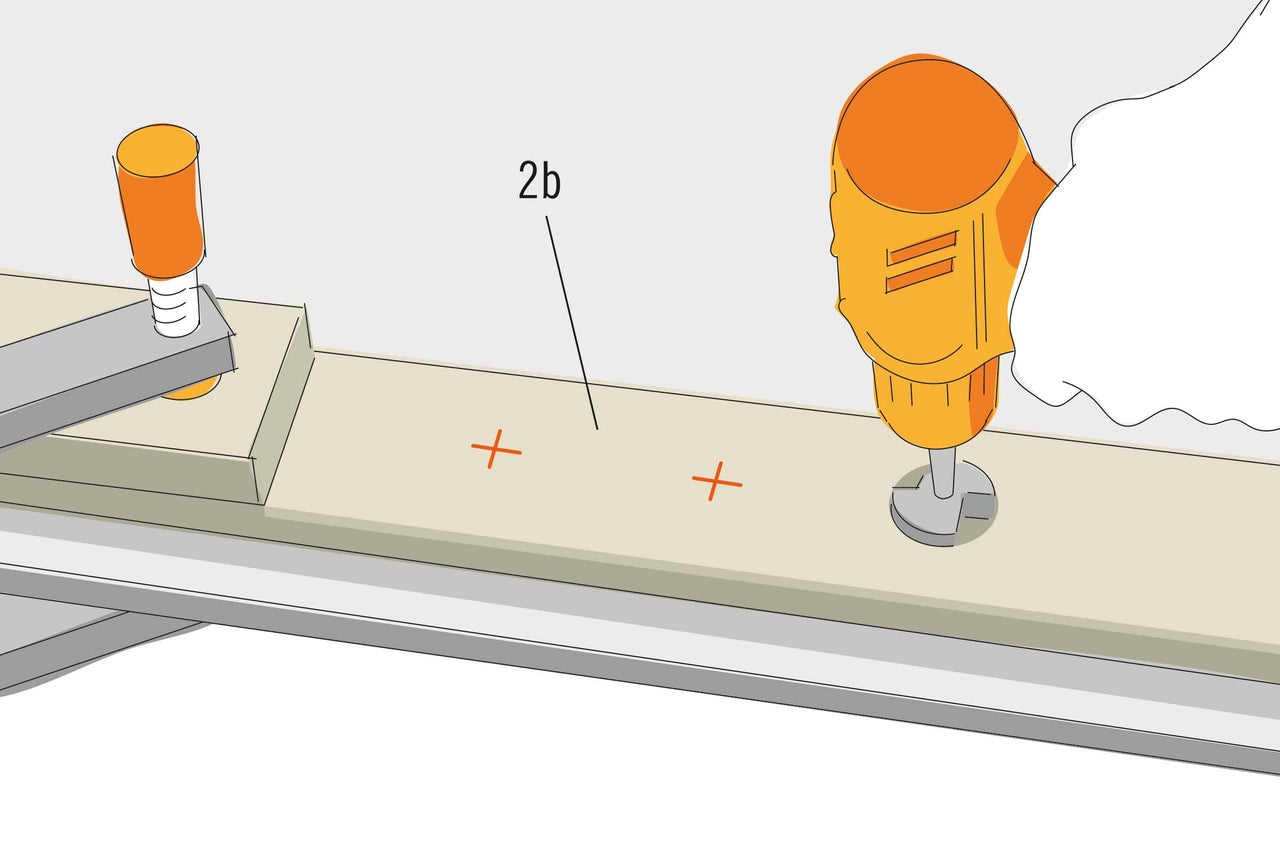

Les trois trous de perçage du pied «2b» doivent également être indiqués au dos des bois équarris. Veiller absolument à ce que les marquages soient exactement identiques à ceux de la face avant. Sur la face avant, les trois trous sont percés avec une mèche Forstner de 25 mm à 10 mm de profondeur.
Caler les pieds de table lors du perçage
Pour que rien ne glisse pendant le perçage, les pieds de table sont calés à l'aide d'une petite planche en bois supplémentaire avec la surface de travail.
Percer les pieds de table
05

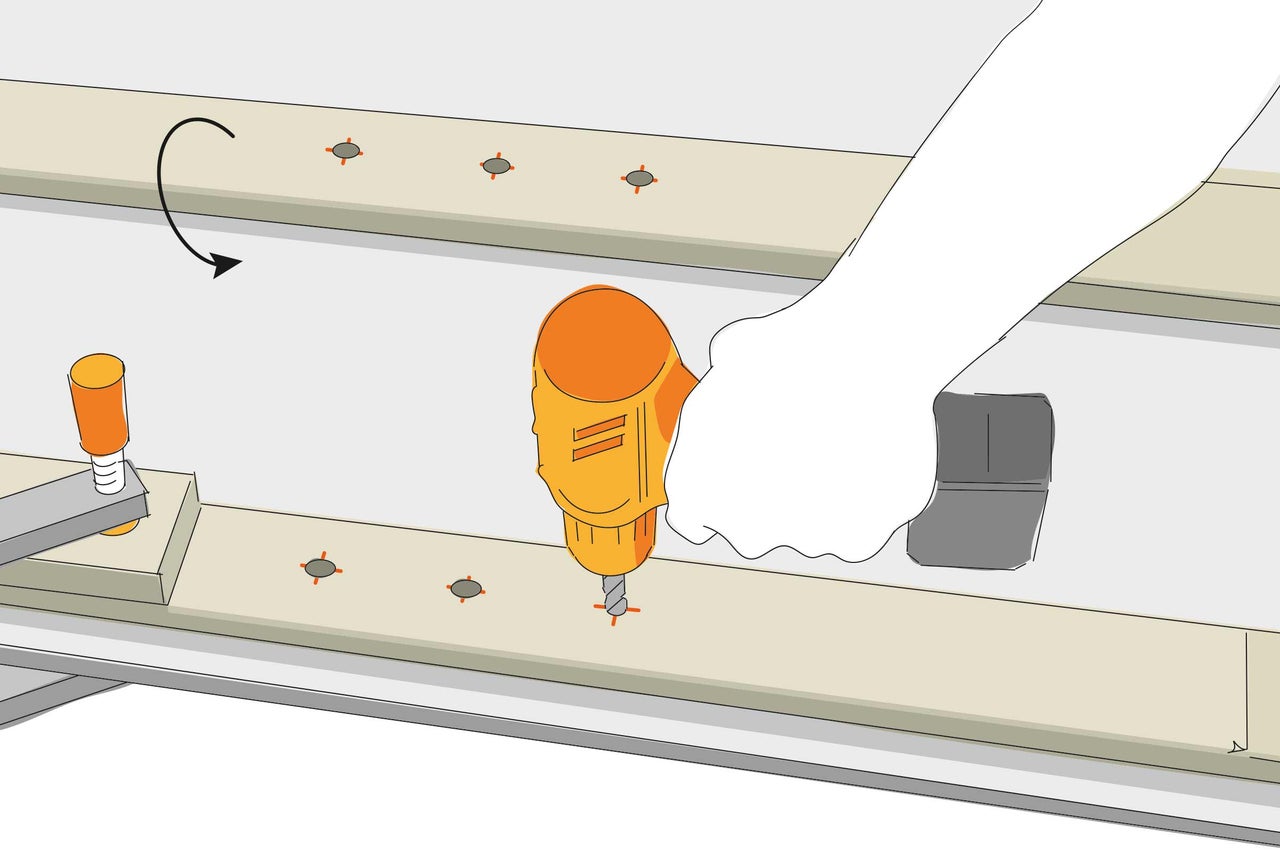

Retourner ensuite les deux pieds de table «2b» et percer les trois trous depuis la face arrière avec un foret de 8,5 mm.
Fraiser les trous de perçage

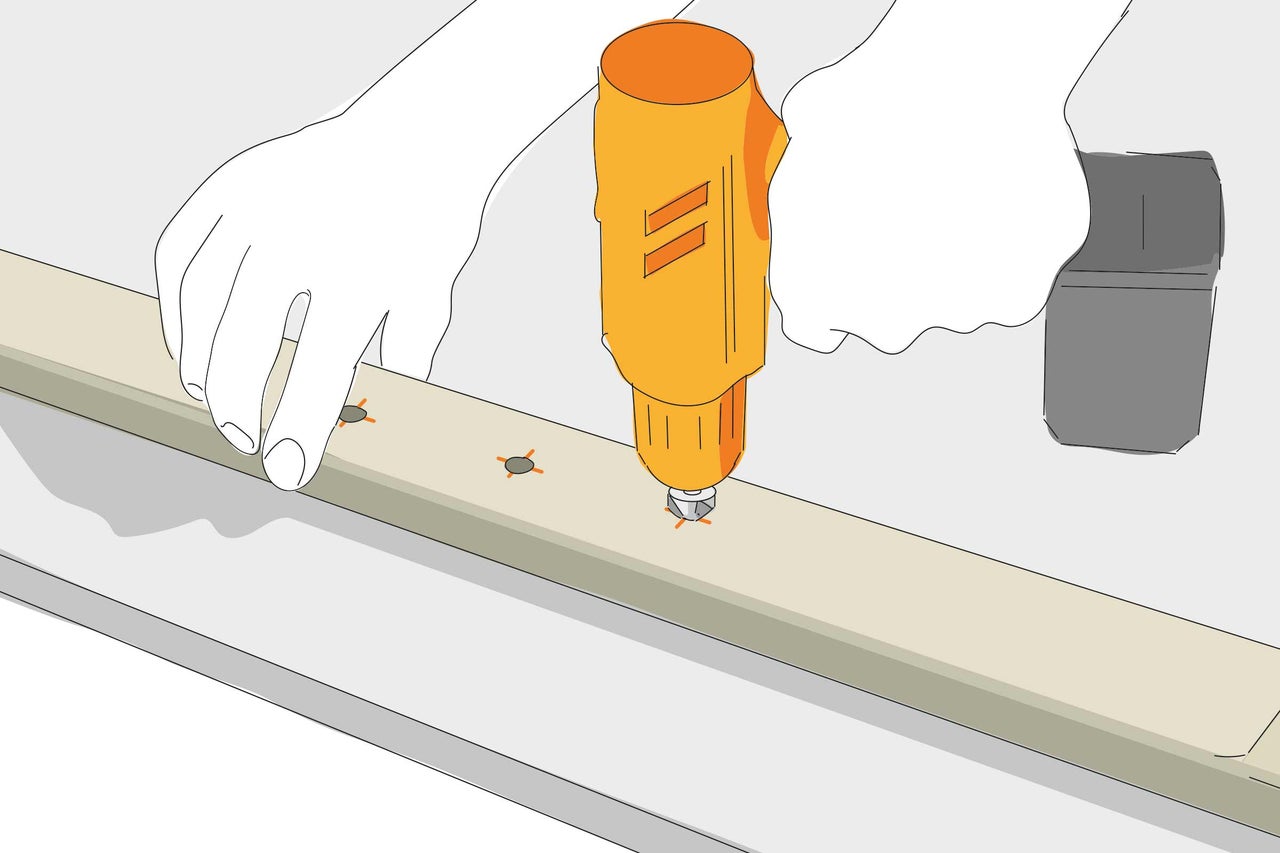

06
Fraiser les trous de perçage des deux côtés avec une fraise.
Visser les manchons filetés & percer
07
Les manchons filetés sont vissés dans les pieds de table «2b» dans l'alignement de la surface. La manière la plus facile de visser est en utilisant une vis de poignée-étoile. Deux écrous M8 sont ensuite ajoutés à la main et contrés, c.-à-d. que les deux écrous sont serrés l'un à l'autre et ne se dévissent pas seuls. Dévisser ensuite le manchon fileté sur la vis de poignée-étoile et le visser dans le trou de perçage de 8,5 mm.
Percer ensuite les quatre trous de perçage d'un Ø de 12 mm dans les pieds de table «2a». Percer des trous de seulement 16 mm de profondeur.
Marquer la profondeur de perçage avec un ruban de masquage sur le foret
La profondeur de perçage peut être indiquée sur le foret à l'aide d'un ruban de masquage. On perce ensuite jusqu'au marquage.
Dessiner une longueur sur le bois équarri
08

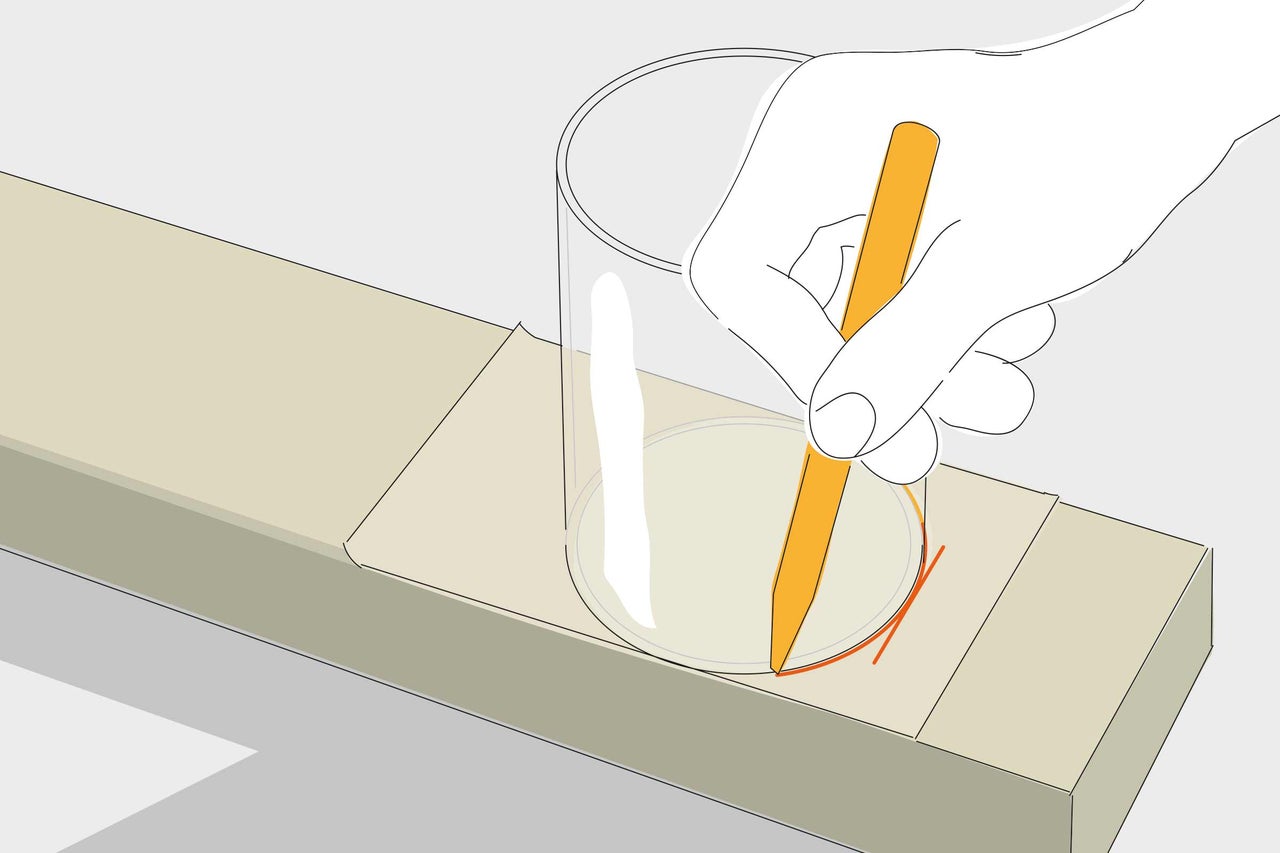

Lorsque tous les trous des pieds de table sont percés, la longueur finale est dessinée sur le bois équarri. Les arrondis peuvent être marqués en utilisant un pot rond.
Scier les arrondis
09

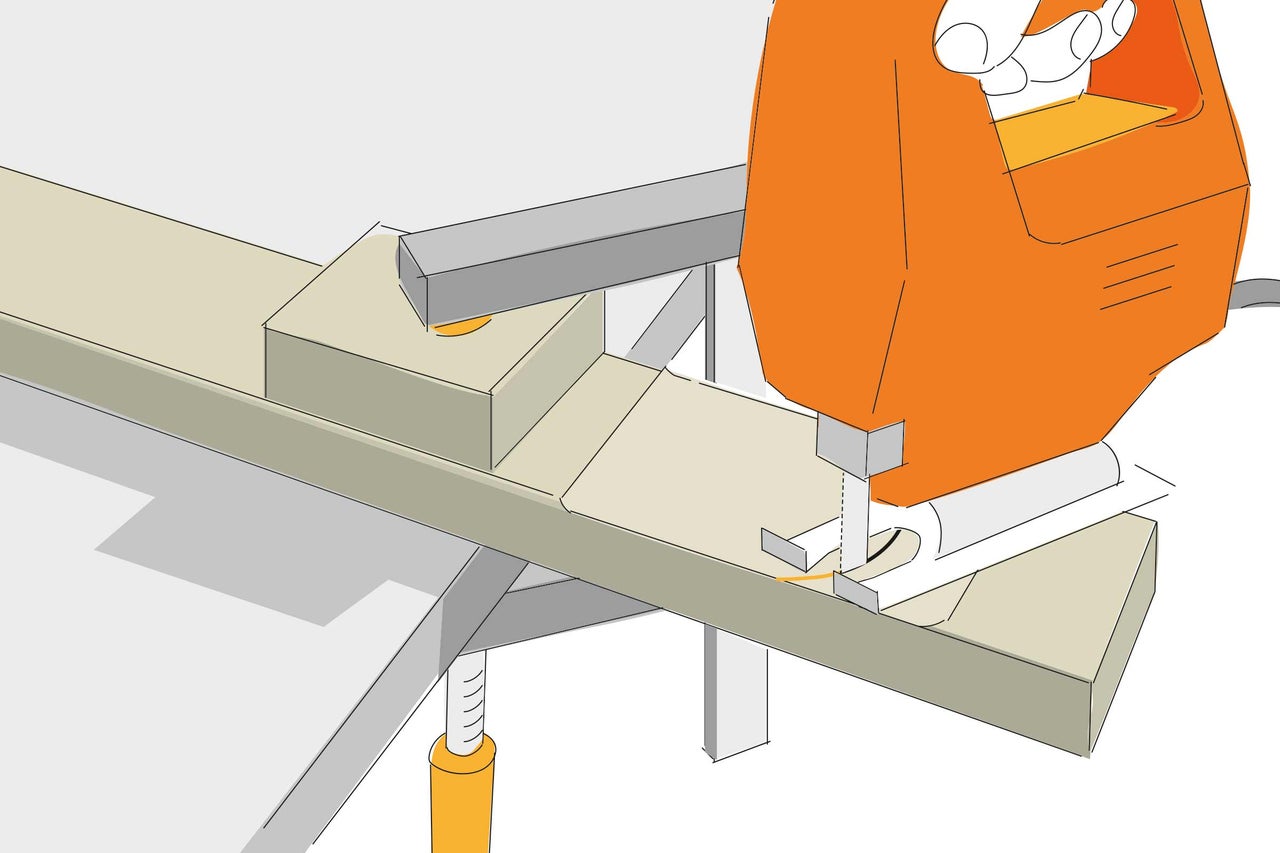

Scier de préférence l'arrondi lorsque le bois est calé sur une surface de travail. Scier l'arrondi en plusieurs passages, car la lame de la scie sauteuse ne permet de réaliser qu'un rayon large. Lisser ensuite l'arrondi avec du papier abrasif de grain 120 et chanfreiner les bords.
Percer les trous de perçage du plateau 1a

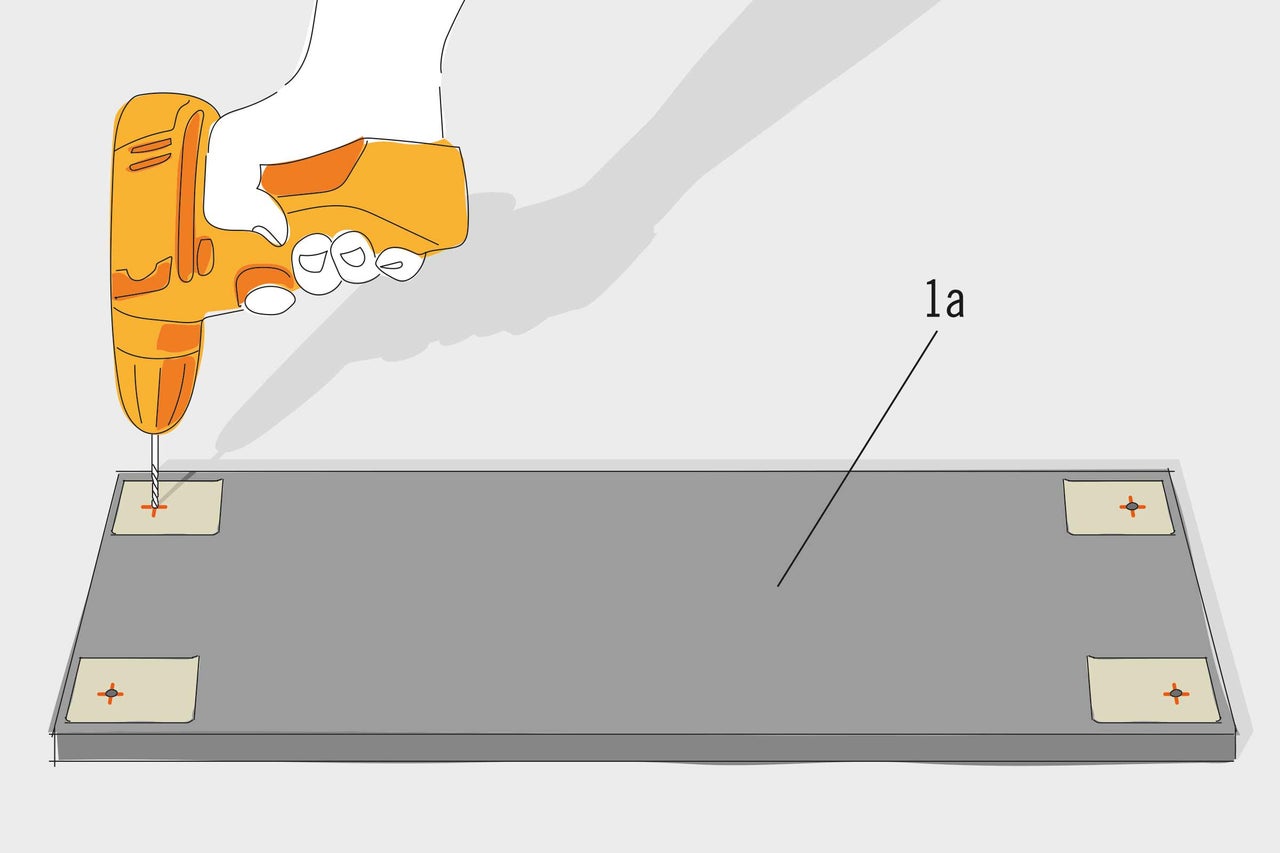

10

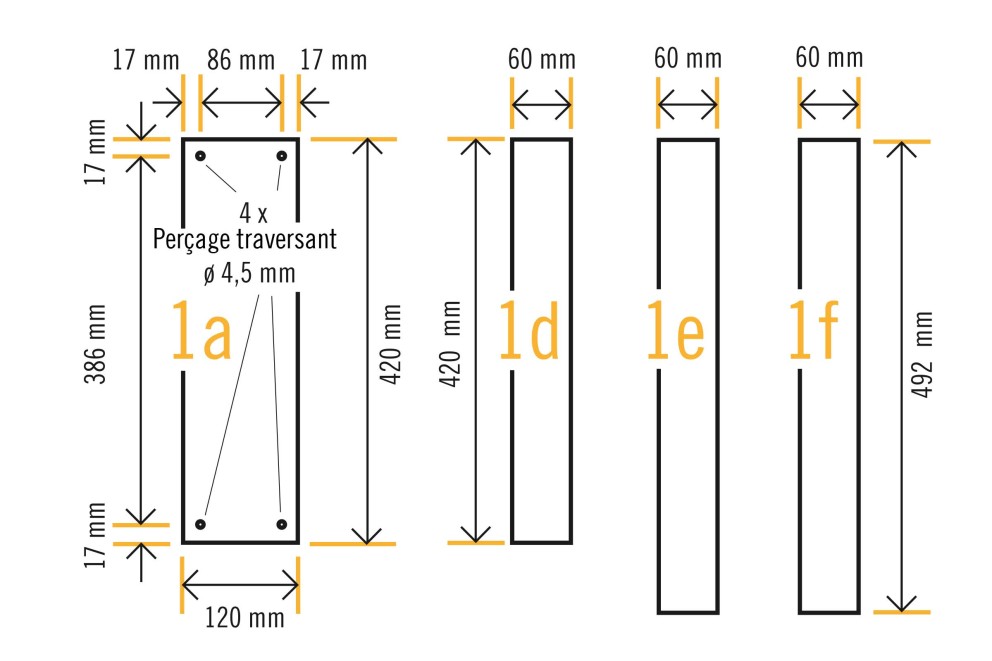

Pour percer le plateau «1a», on colle du ruban de masquage et on marque les quatre trous de perçage. Les trous sont percés de manière traversante avec un Ø de 4,5 mm. Fraiser ensuite les trous de perçage.

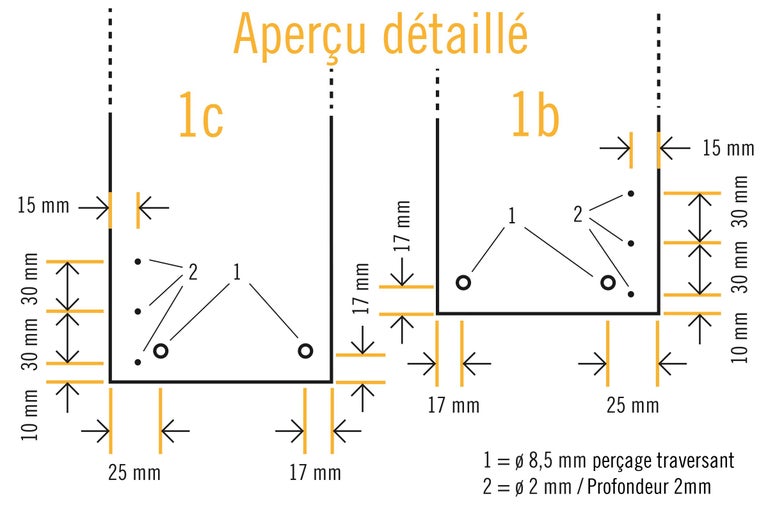

Visser les charnières au plateau 1b

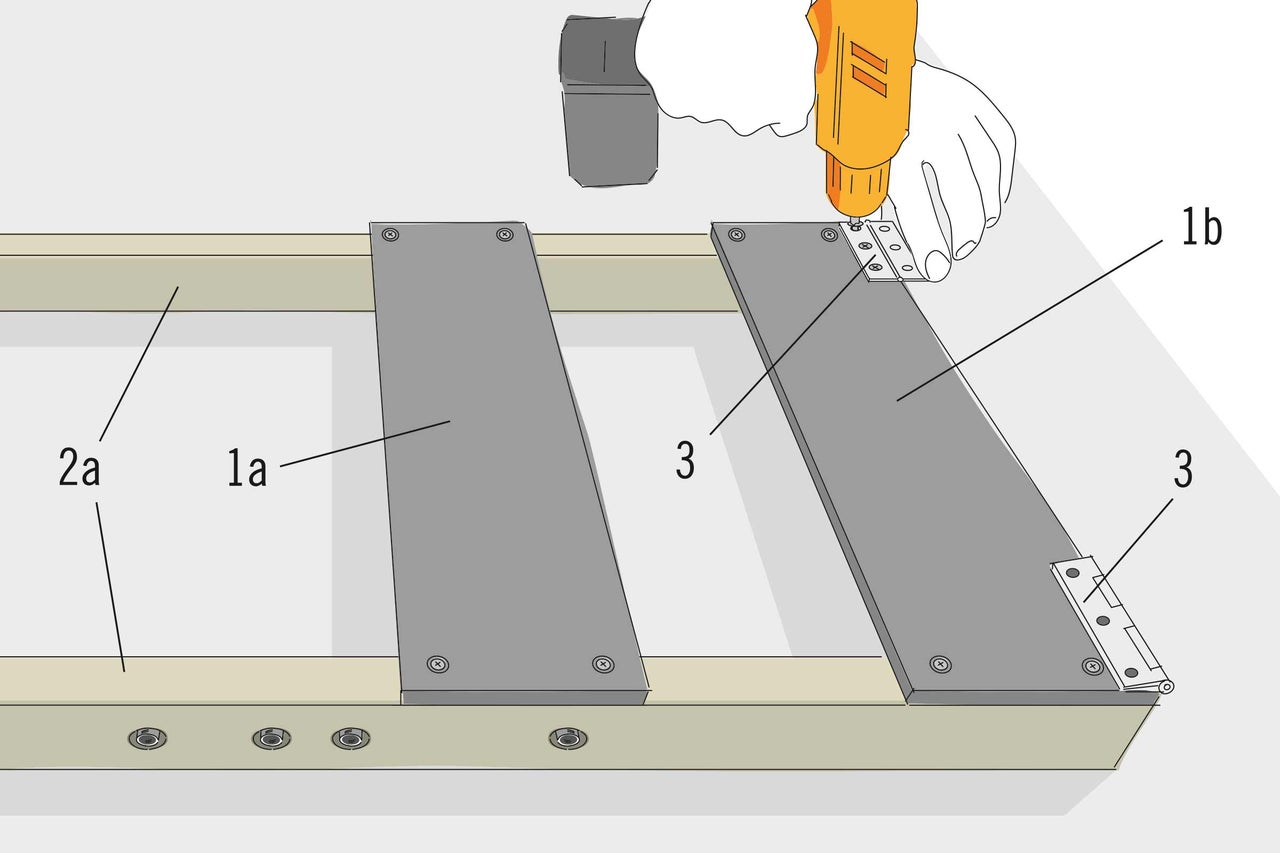

11
Visser les deux charnières au plateau «1b». Utiliser pour cela les vis à tête fraisée 3,5 x 12 mm.

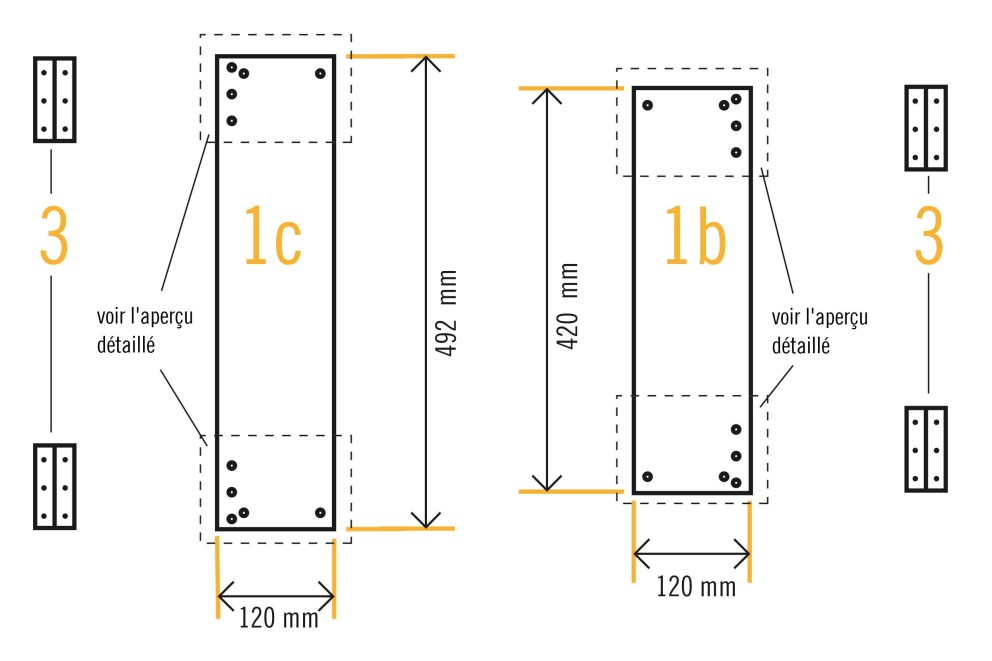

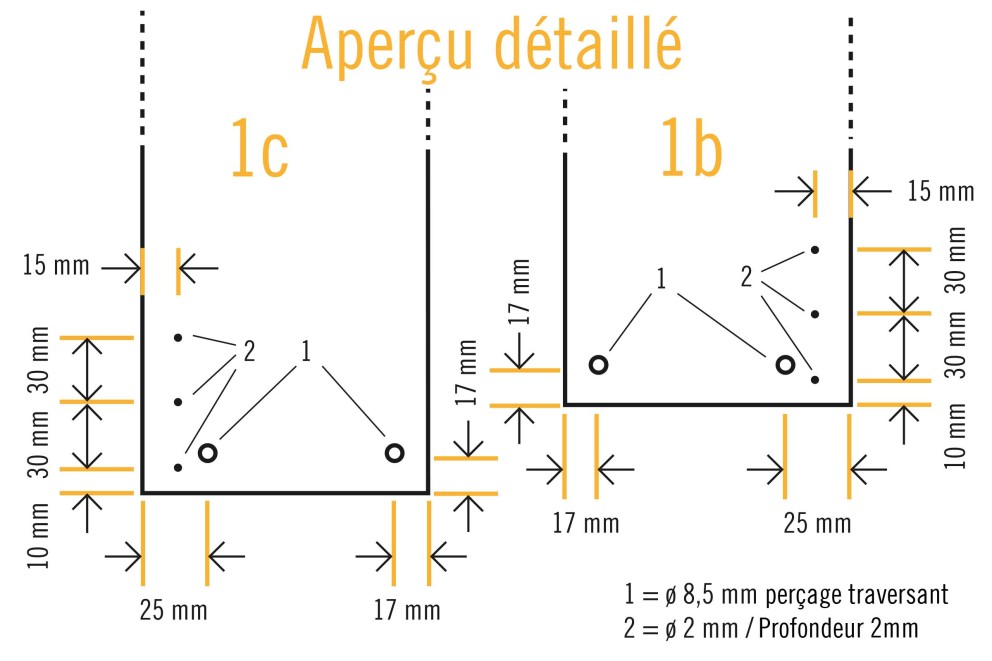

Fixer les charnières au plateau 1c
12

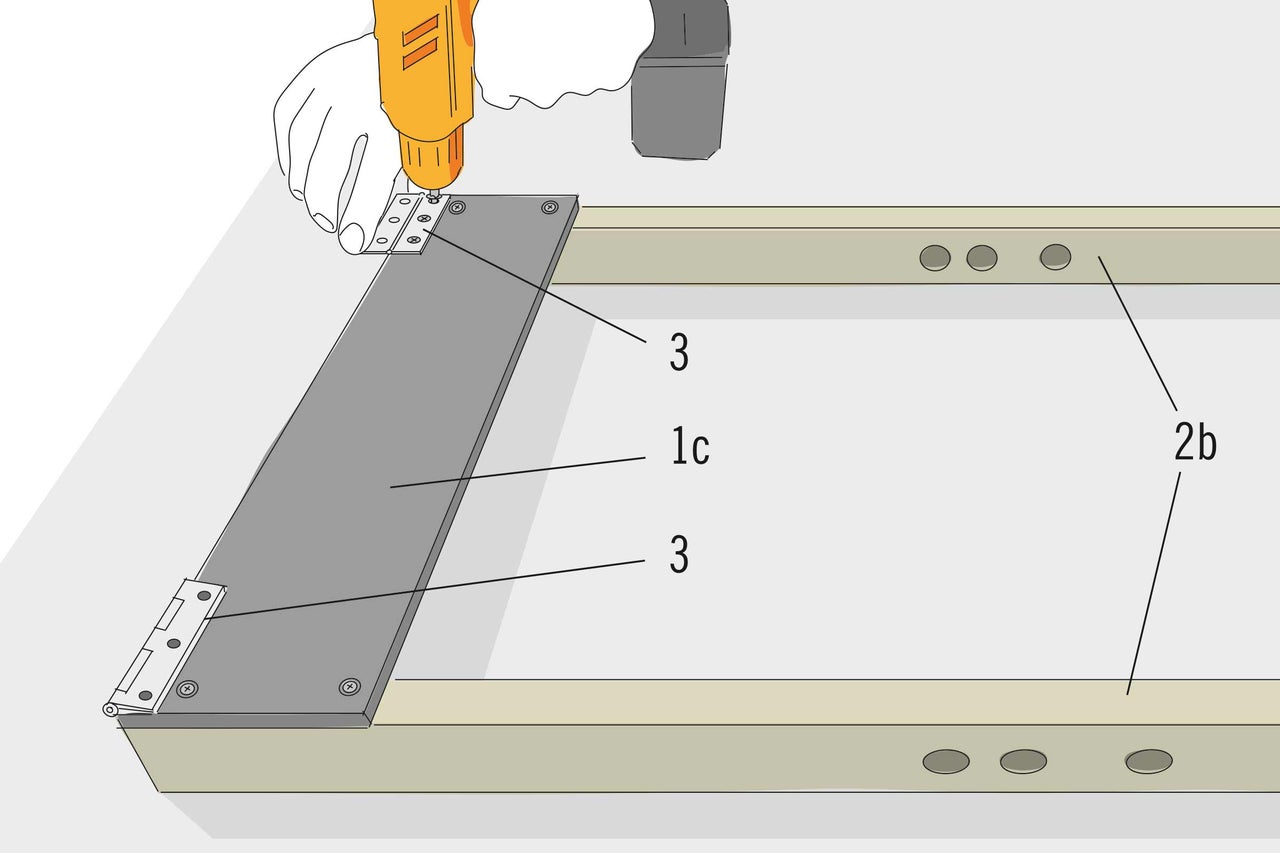

Comme auparavant, fixer les deux charnières également au plateau «1c» avec des vis à tête fraisée de 3,5 x 12 mm.
Préparer le plateau de table

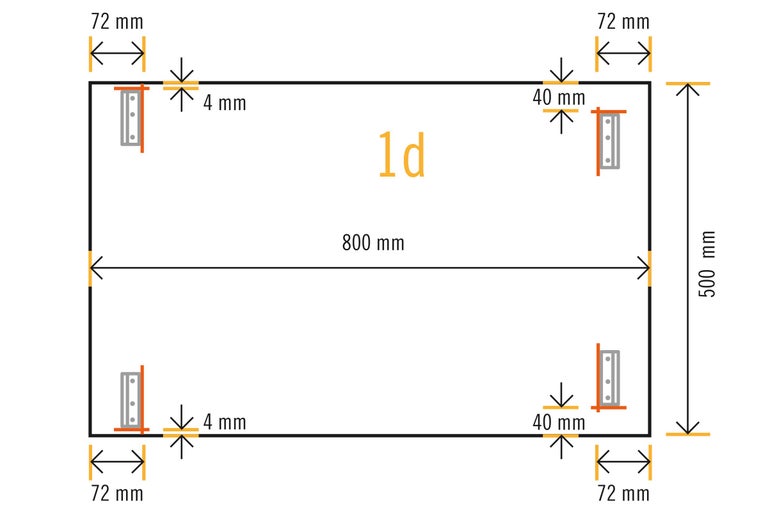

13
Préparer le plateau de table «1d» en collant du ruban de masquage pour la fixation des charnières. Il est alors encore possible de décider si le côté lisse ou rugueux de la plaque de sérigraphie sera utilisé comme face supérieure de la table réglable en hauteur.
Positionner les pieds de table & visser
14

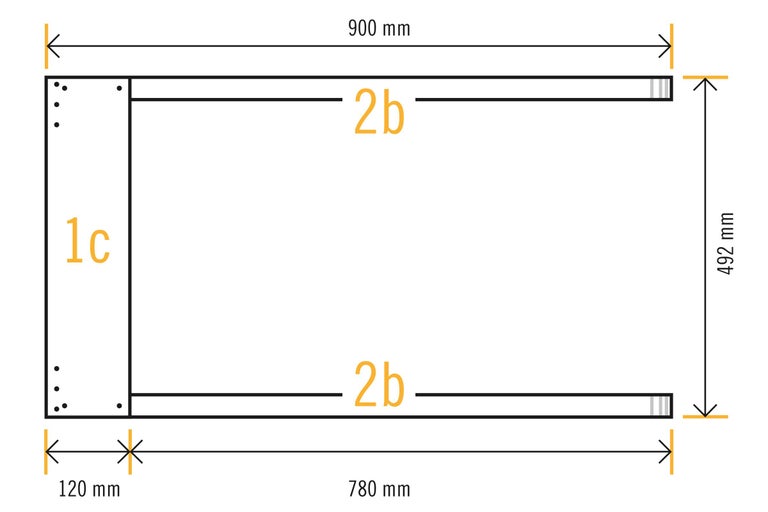

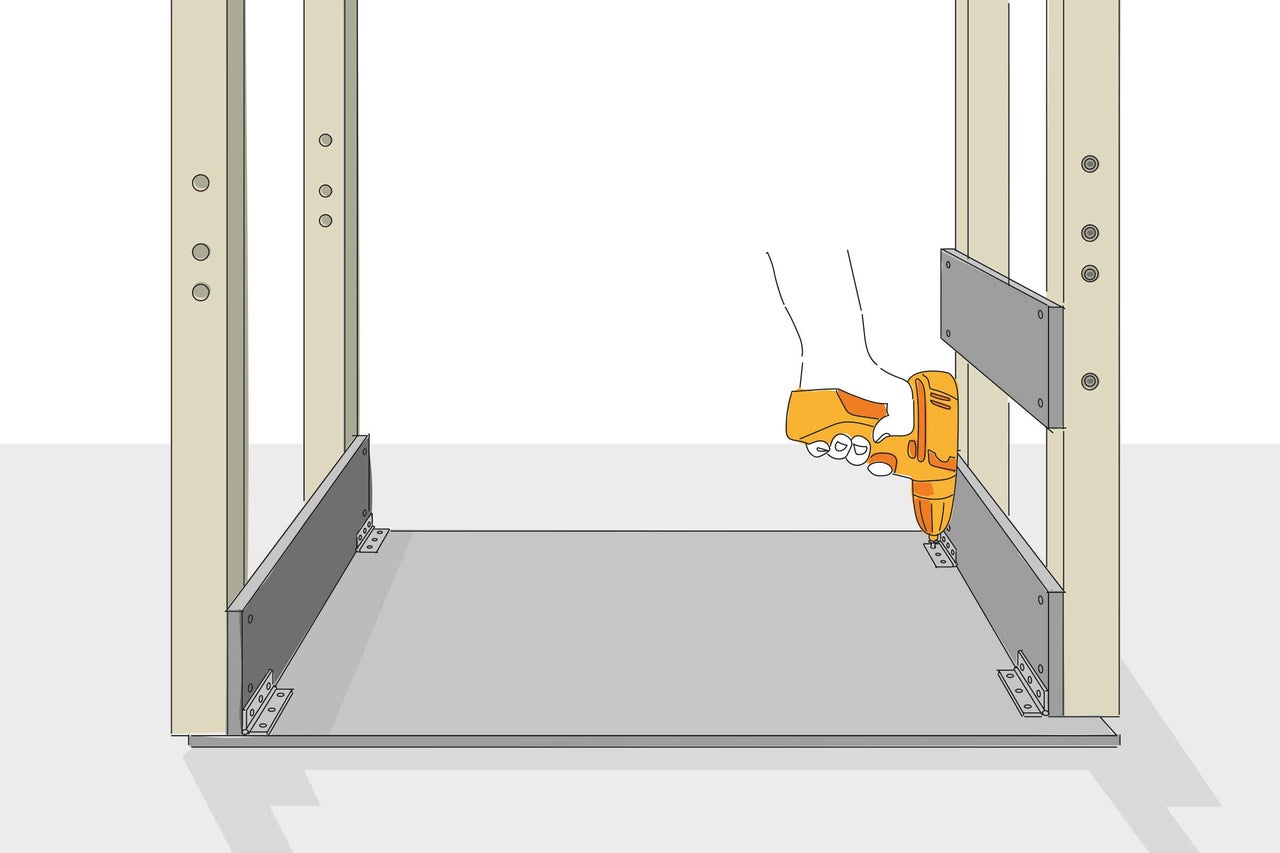

Demander l'aide d'une autre personne pour poser les pieds de table les uns après les autres sur la face inférieure du plateau et positionner les charnières en fonction des marquages. Les pieds de table «2b» sont à gauche et les pieds «2a » à droite. Marquer les trois trous de vissage de chaque charnière à l'aide d'un poinçon. Visser ensuite les charnières au plateau avec des vis à tête fraisée de 3,5 x 12 mm.
Découper les sangles
15

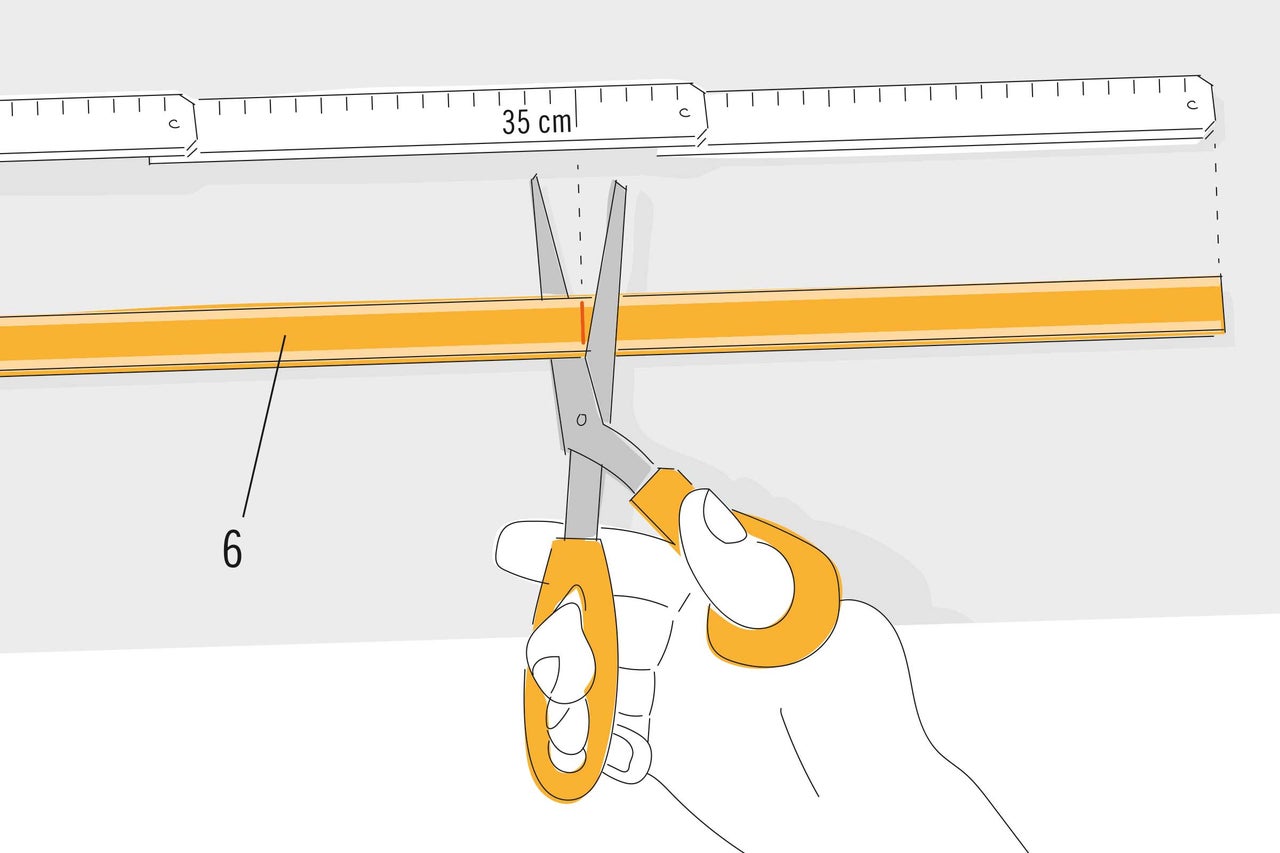

Découper deux sangles d'une longueur de 35 cm pour la tablette de la table réglable en hauteur. Procéder à la découpe en utilisant simplement des ciseaux ménagers.

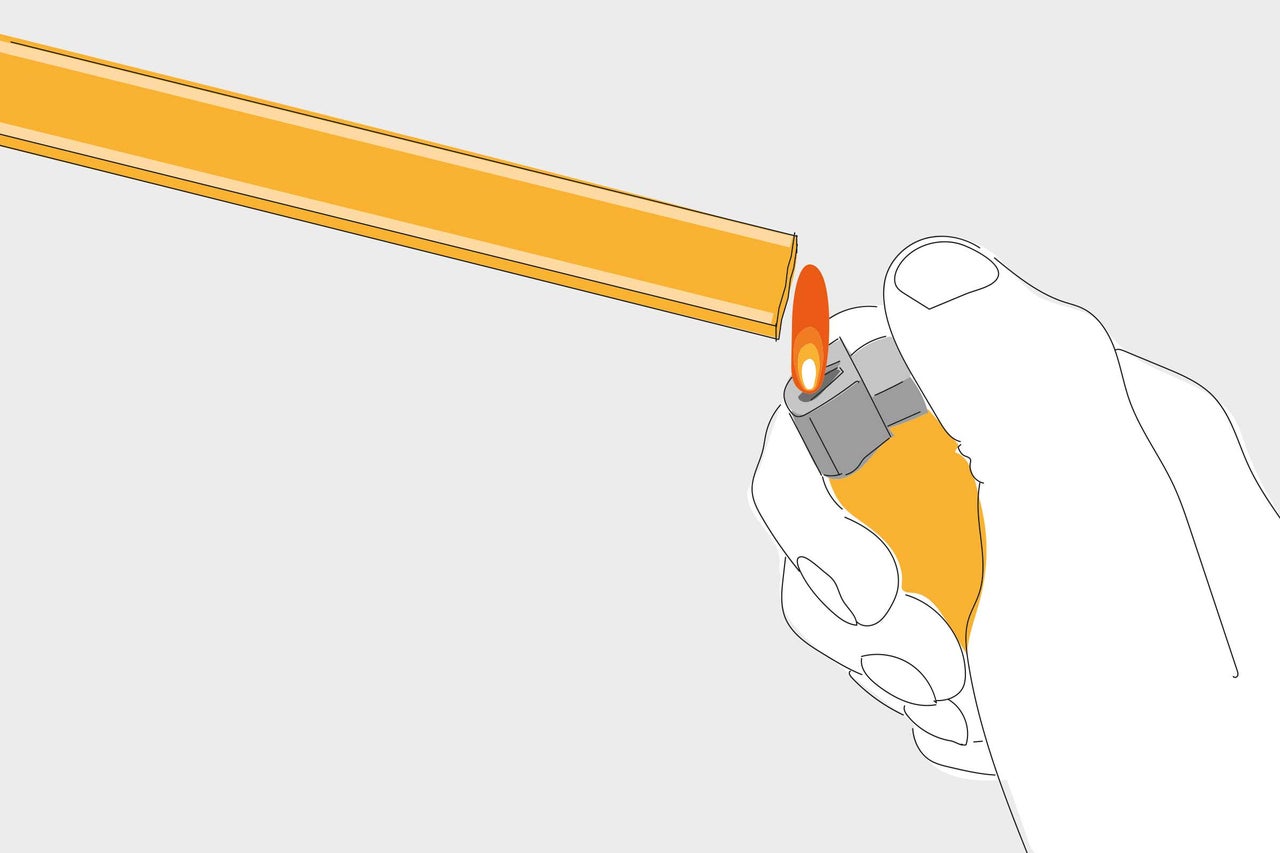

Faire fusionner les extrémités des sangles à l'aide d'un briquet
16
Pour empêcher les extrémités des sangles de s'effilocher, les extrémités sont fusionnées à l'aide d'un briquet.
Disposer les découpes de plateau & fixer
17

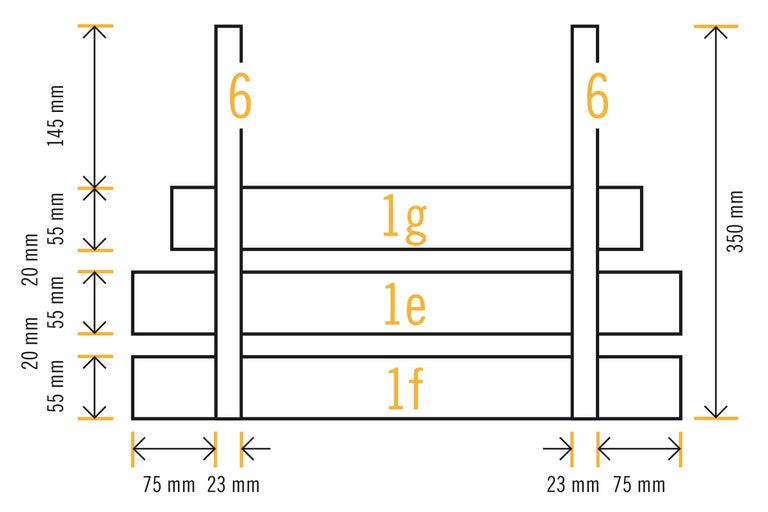

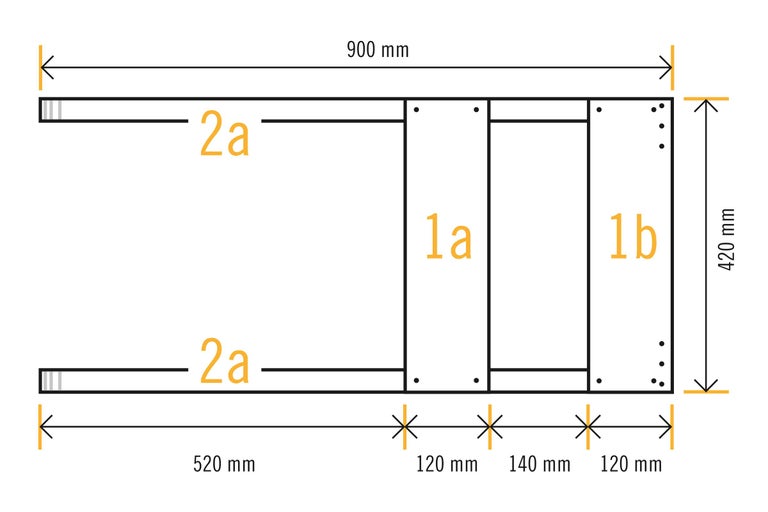

Disposer les découpes de plateau en suivant le dessin coté. Conserver pour cela un écart de 20 mm entre les plateaux. Poser les deux sangles et les visser à chaque découpe de plateau. Les écarts avec les bords des découpes sont de 15 mm. Utiliser des vis à tête fraisée de 3,5 x 12 mm pour les vissages.
Poser la tablette sur la table réglable en hauteur
18

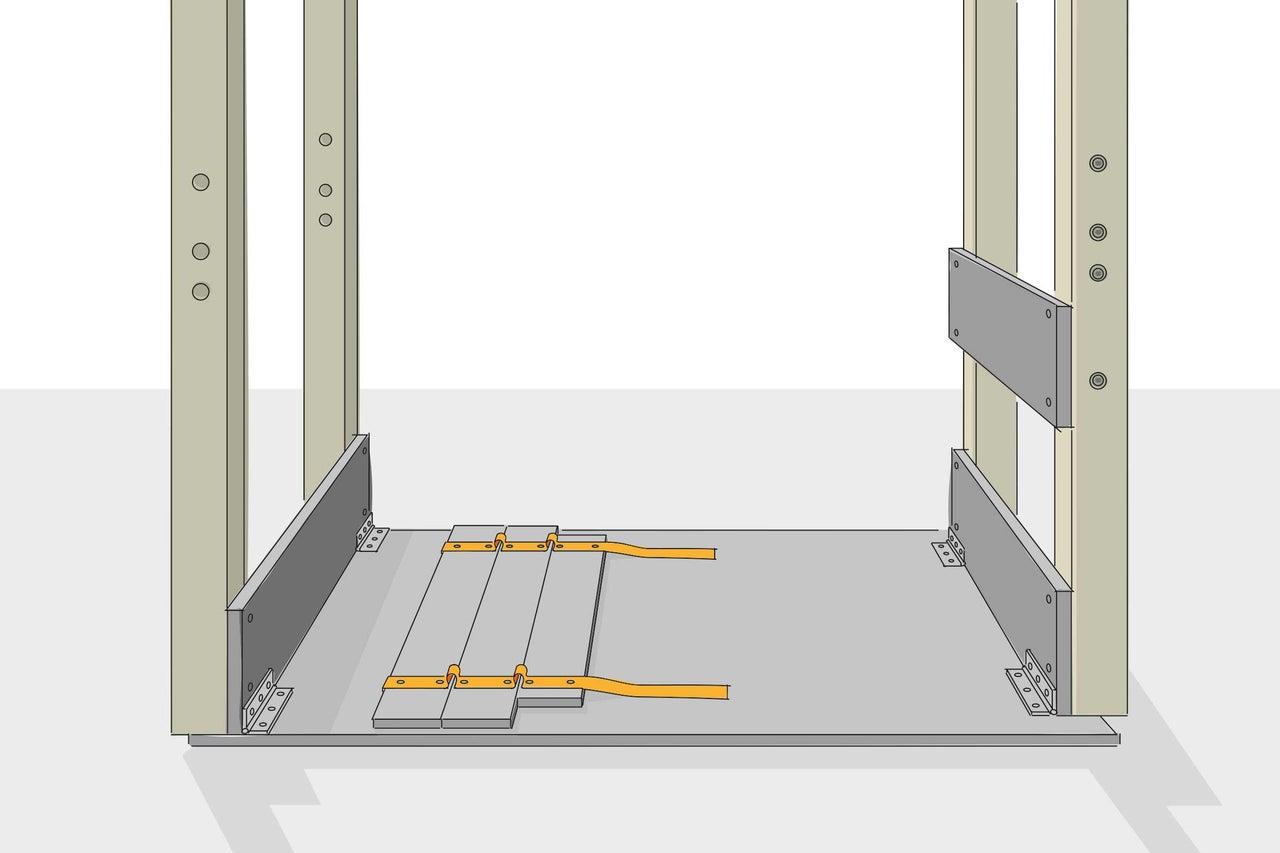

Placer la table montée comme indiqué. Poser la tablette fabriquée de manière à ce que les morceaux de sangle qui dépassent soient tournés vers la droite sur la face inférieure du plateau. Serrer les différents morceaux de plateau de la tablette.
Rabattre les pieds de table
19
Rabattre vers le bas les pieds de table «2b» comme indiqué. Rabattre ensuite vers le bas les pieds de table «2a».
Monter la sangle sur la table réglable en hauteur

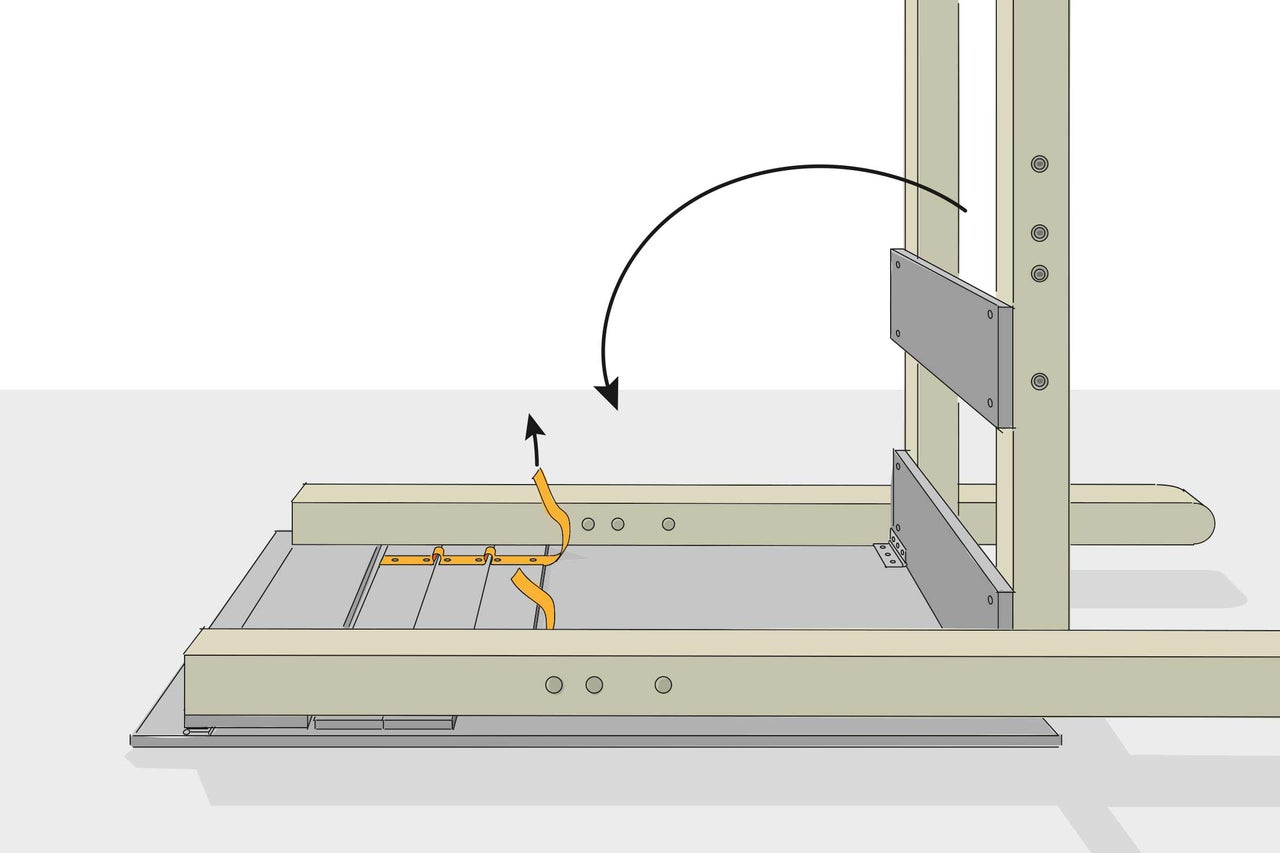

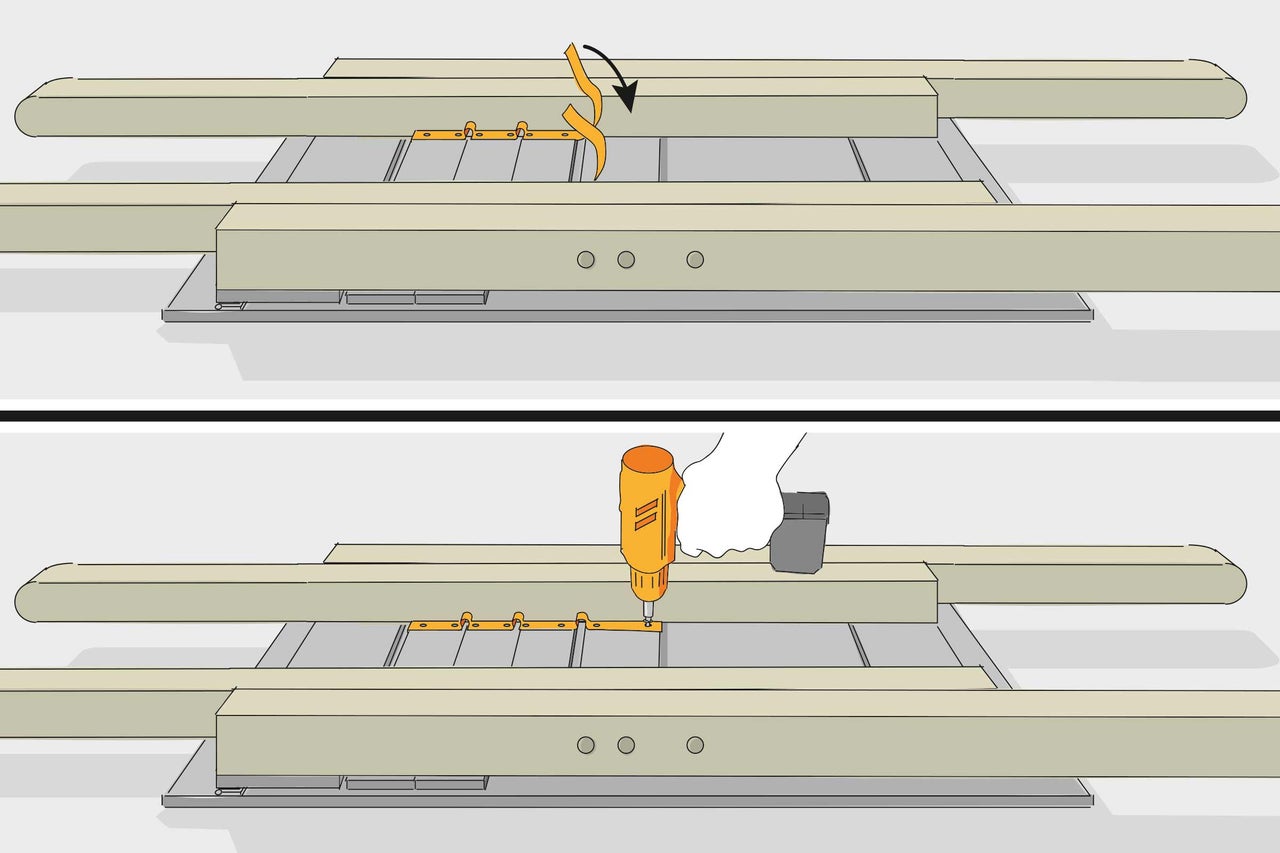

20
Tirer vers le haut les morceaux de sangle de la tablette qui dépassent. Visser les deux morceaux de sangle qui dépassent au plateau «1a». Utiliser pour cela les vis à tête fraisée 3,5 x 12 mm.
Rabattue dans cette position, la table peut être rangée de manière peu encombrante.
Terminer la table réglable en hauteur
21

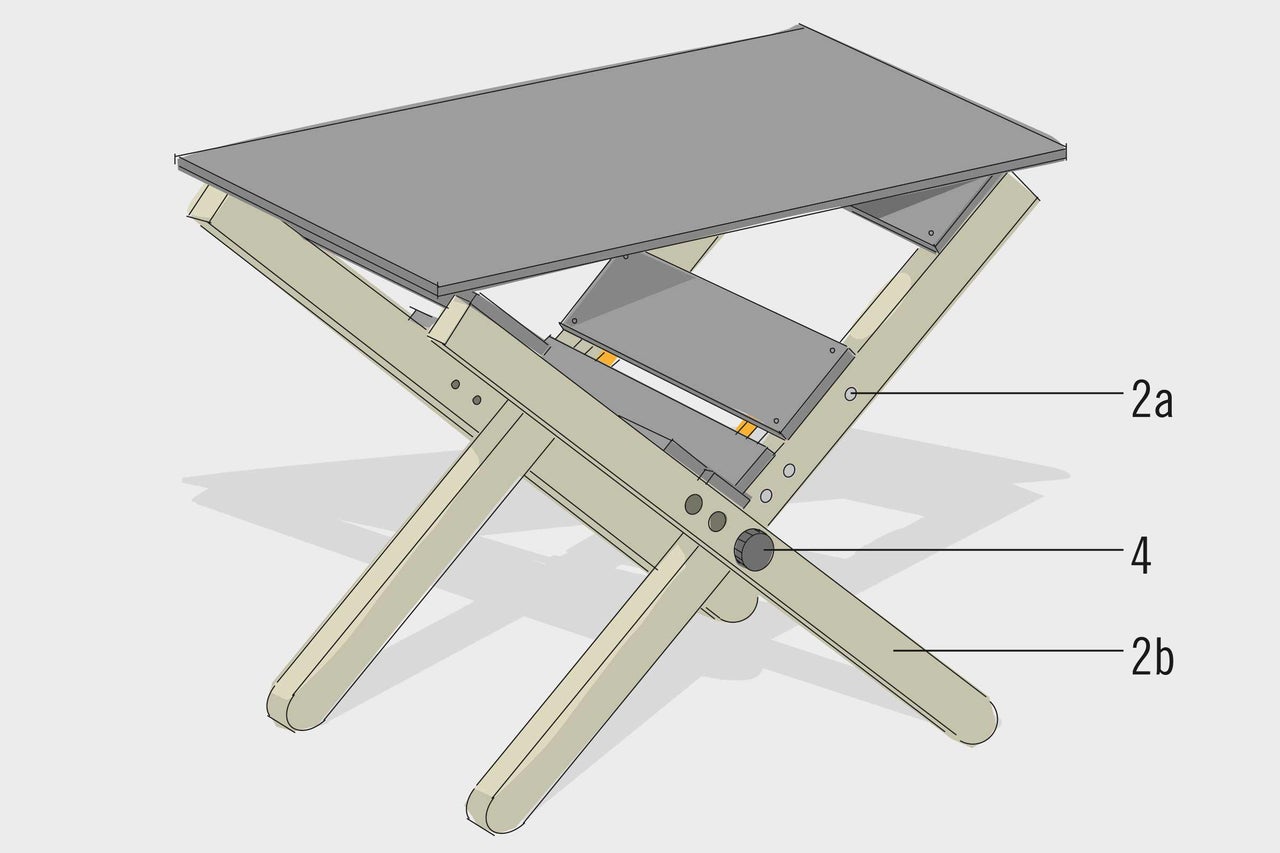

La vis de poignée-étoile «4» peut alors être vissée aux pieds de table «2b» dans les manchons filetés et introduite dans l'un des trous des pieds «2a». L'utilisation de différents trous permet de régler plusieurs hauteurs.
Pour la régler, pose la table sur le côté pour ne pas te coincer les doigts ou demande à quelqu'un de la tenir.
Sécuriser la table réglable en hauteur pour le transport
22

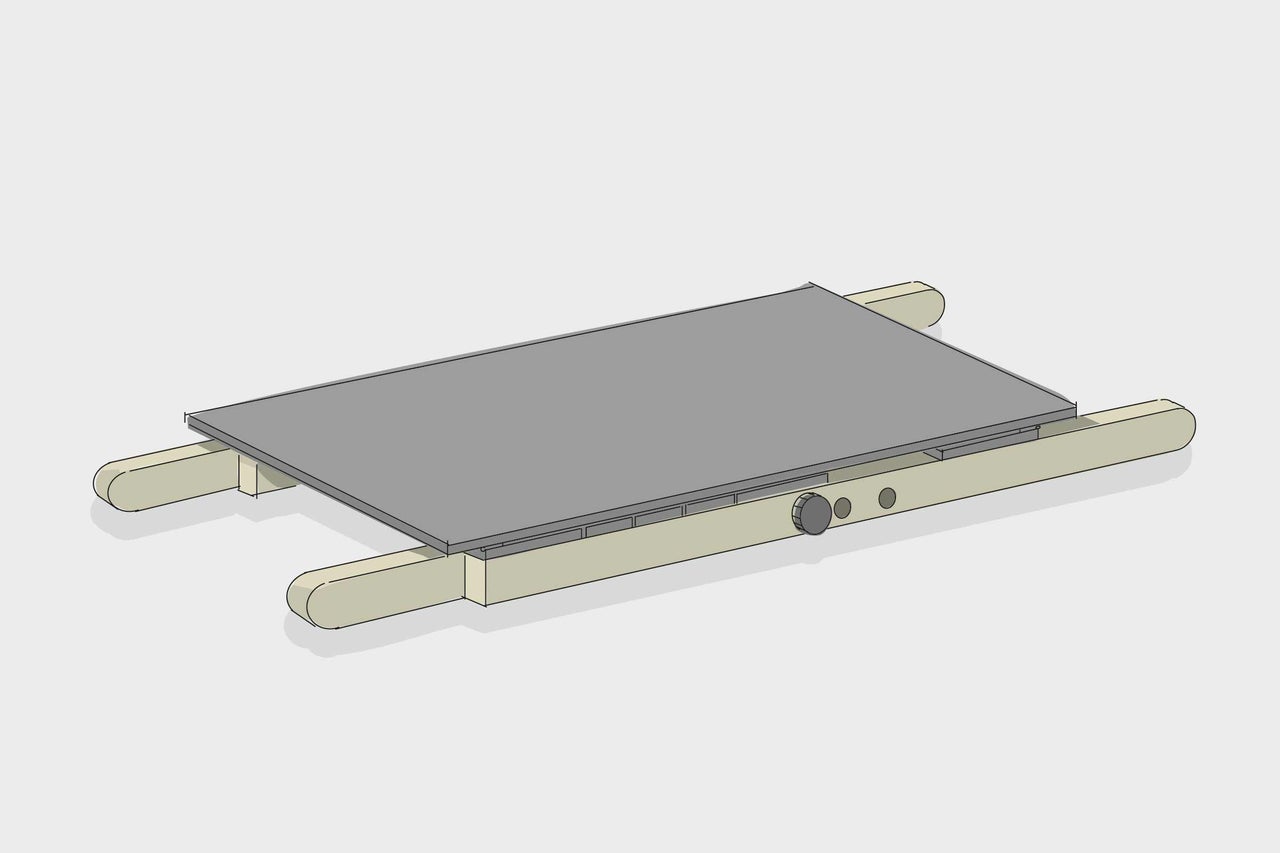

Pour transporter la table, tu peux la rabattre entièrement et la sécuriser avec la vis de poignée-étoile.
Consignes de sécurité
Important! Merci de lire attentivement ces informations.
Les instructions ont été rédigées avec le plus grand soin mais elles ne représentent qu'une possibilité de réalisation. Il est donc important d'évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d'un spécialiste!
HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu'en cas de montage inapproprié ou incorrect.
- Aucun meuble ne doit être utilisé pour grimper ni pour faire de la gymnastique. Afin d'éviter les chutes, faire prendre conscience du risque, en particulier aux enfants.
- Lors de toutes les étapes de travail, porter un équipement de protection approprié.
- Avant d'utiliser les éléments, poncer les surfaces brutes de sciage pour éviter les blessures (par ex. échardes).
- Dans l'idéal, tous les bords doivent être travaillés avec une défonceuse (fraise avec un rayon min. de 3 mm). Si tu n'as pas de défonceuse, le bord doit être poncé manuellement à un rayon minimal de 2 mm.
- Caisses à fruits BUILDIFY Les caisses à fruits ne sont destinées qu'au rangement d'objets légers. Pour éviter que le bois se fissure et se fende, effectue un pré-perçage des trous avec une fraise à percer.
- Si tu respectes les indications de nos instructions, la charge maximale de la table ne doit pas dépasser 20 kg.
