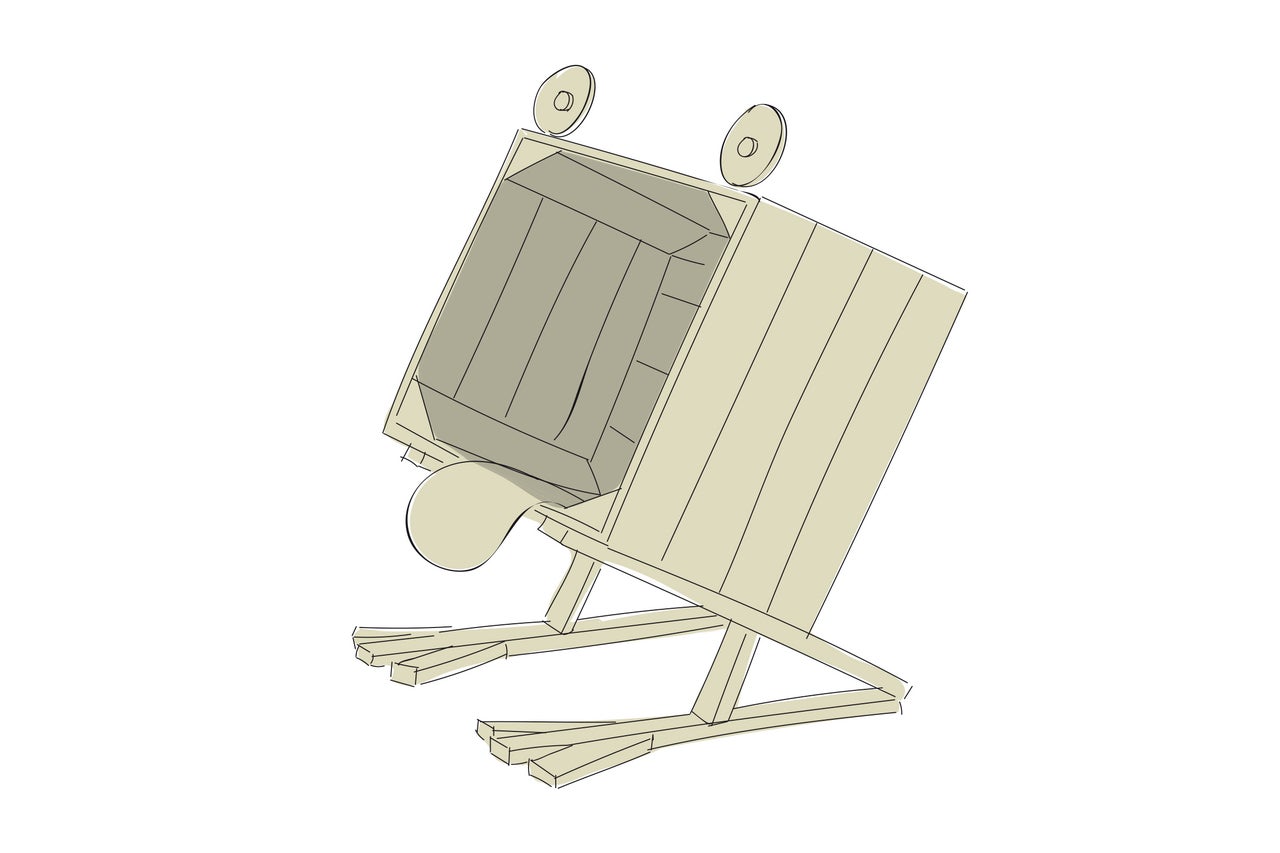

Construire un coffre à jouets grenouille
Un renard dans la chambre d’enfant? L‘animal domestique est très apprécié et facile à entretenir.
Avec nos matériaux, tu peux fabriquer toi-même ces as du rangement qui seront aussi de parfaits compagnons dans la chambre d’enfant.
Construction de meublesVers l‘assortiment
Ce dont tu auras besoin
Matériel
Caisse Buildify moyenne 44x28x33 cm
Bois équarri 24x44x2500 mm épicéa raboté
Rondelle DIN 9021, 6,4 mm galvanisée, 10 ...
Outils
Visseuses sans fil

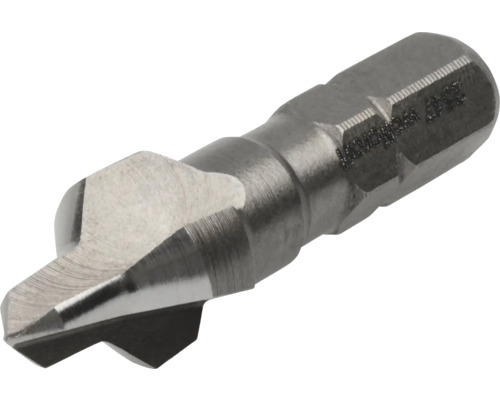

Wolfcraft Foret d‘amorçage Ø 4.5 m ...
Wolfcraft Fraise à percer Ø 4-10 mm 6 pa ...
Heckenrose Scie japonaise Ryoba 250 mm
Découpe
Pour préparer la boîte à jouets Charles, tu dois couper le bois équarri de 24x44x2500 mm pour les pattes comme suit:
Tu as besoin 4 x 24x44x400 mm et 1 x 24x44x600 mm
Si tu as besoin d'aide pour la découpe, tu peux également faire couper le bois équarri directement dans notre magasin.
Peintures et laques requises
Pour peindre la boîte, tu as besoin des couleurs:
1 x coloris «vert caïpirinha» - 375 ml
1 x coloris «RAL 9010 blanc pur» - 125 ml
Tu peux les faire mélanger directement chez nous au magasin

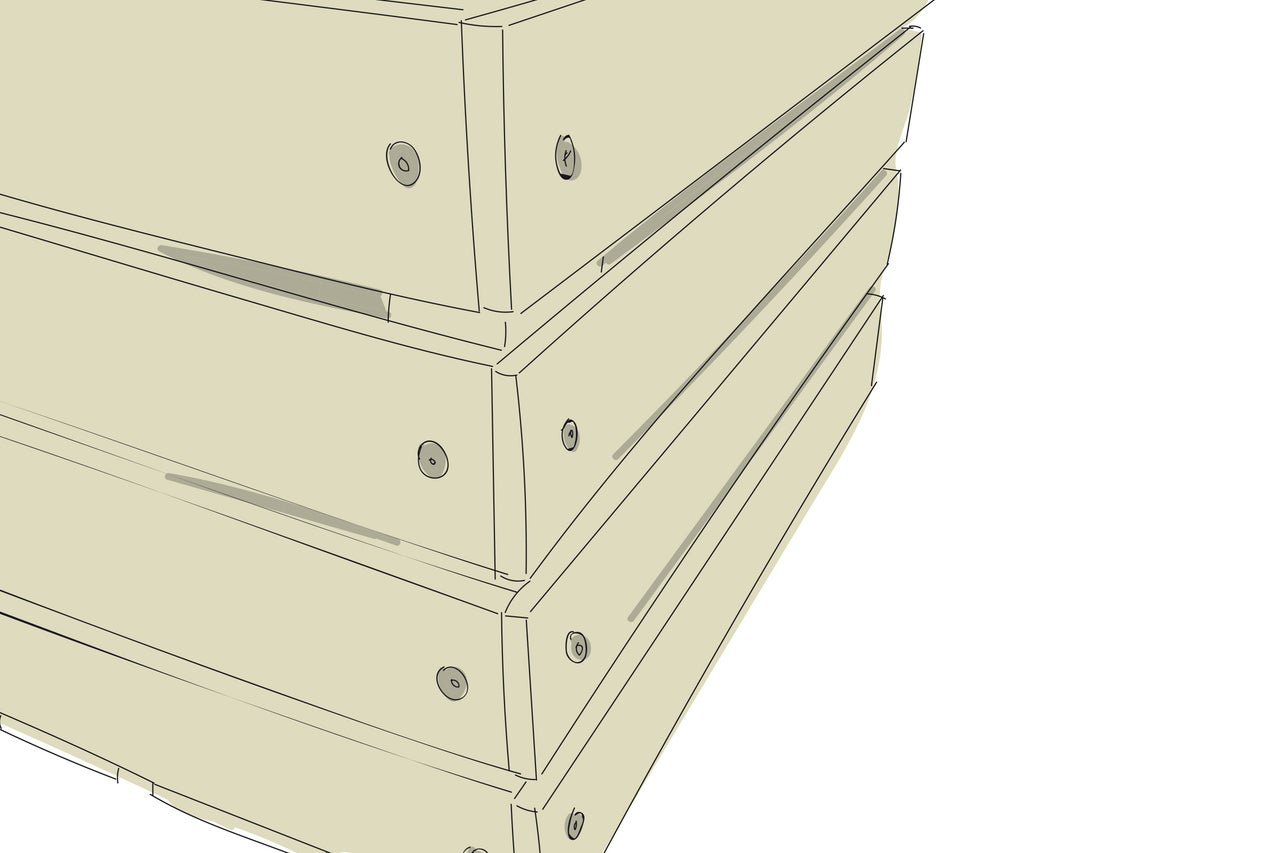

Pré-percer les caisses
Commence par stabiliser la caisse: pré-perce la caisse puis fixe chaque extrémité de baguette sur le bois en triangle à l’aide d’une vis (4,5x20 mm) à env. 25 mm du bord de la caisse.

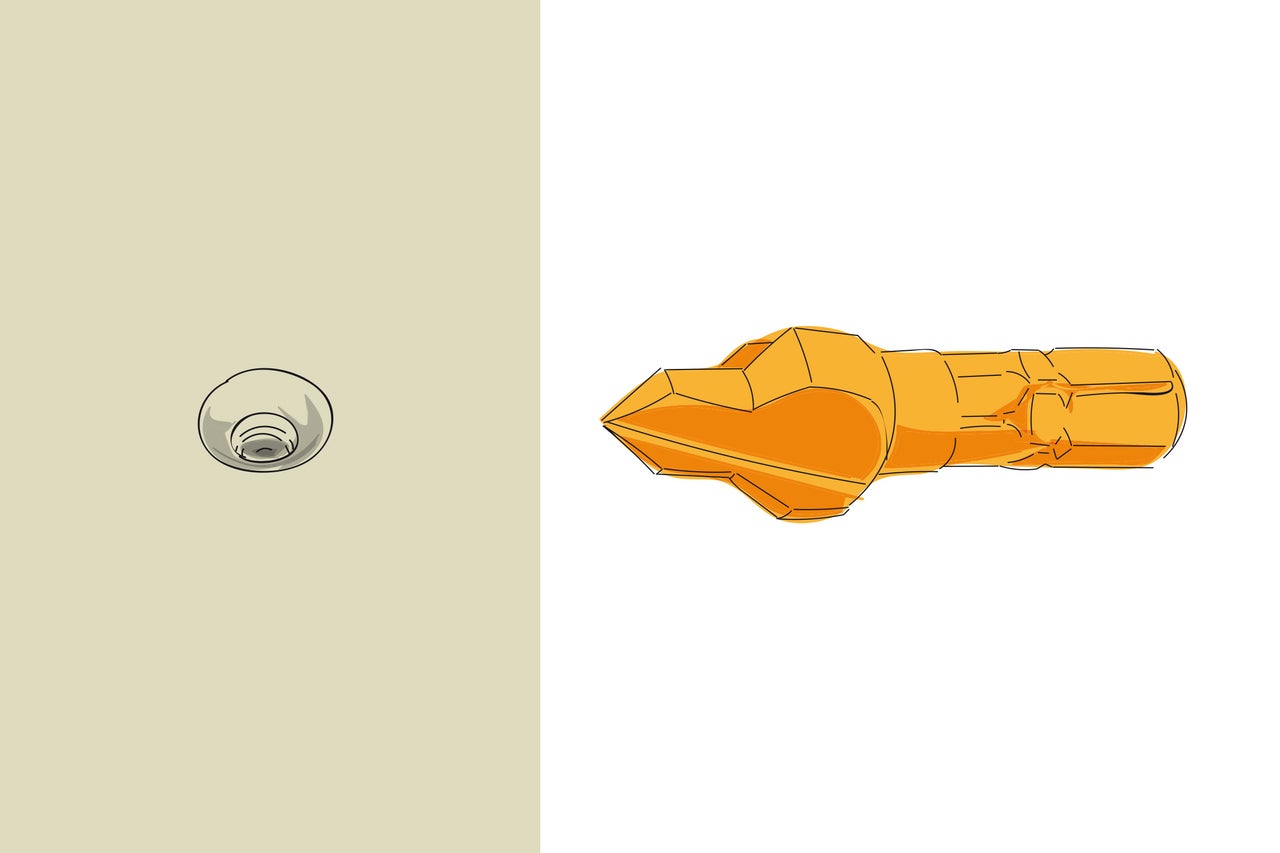

Astuce: Percer
Pour percer, il est conseillé d’utiliser une fraise à percer. Celle-ci permet d’effectuer un trou de perçage conique dans lequel les vis pourront ensuite être parfaitement enfoncées. Ainsi, la tête de vis ne dépasse pas et tu évites les fissures dans le bois!
Peindre le bois
01

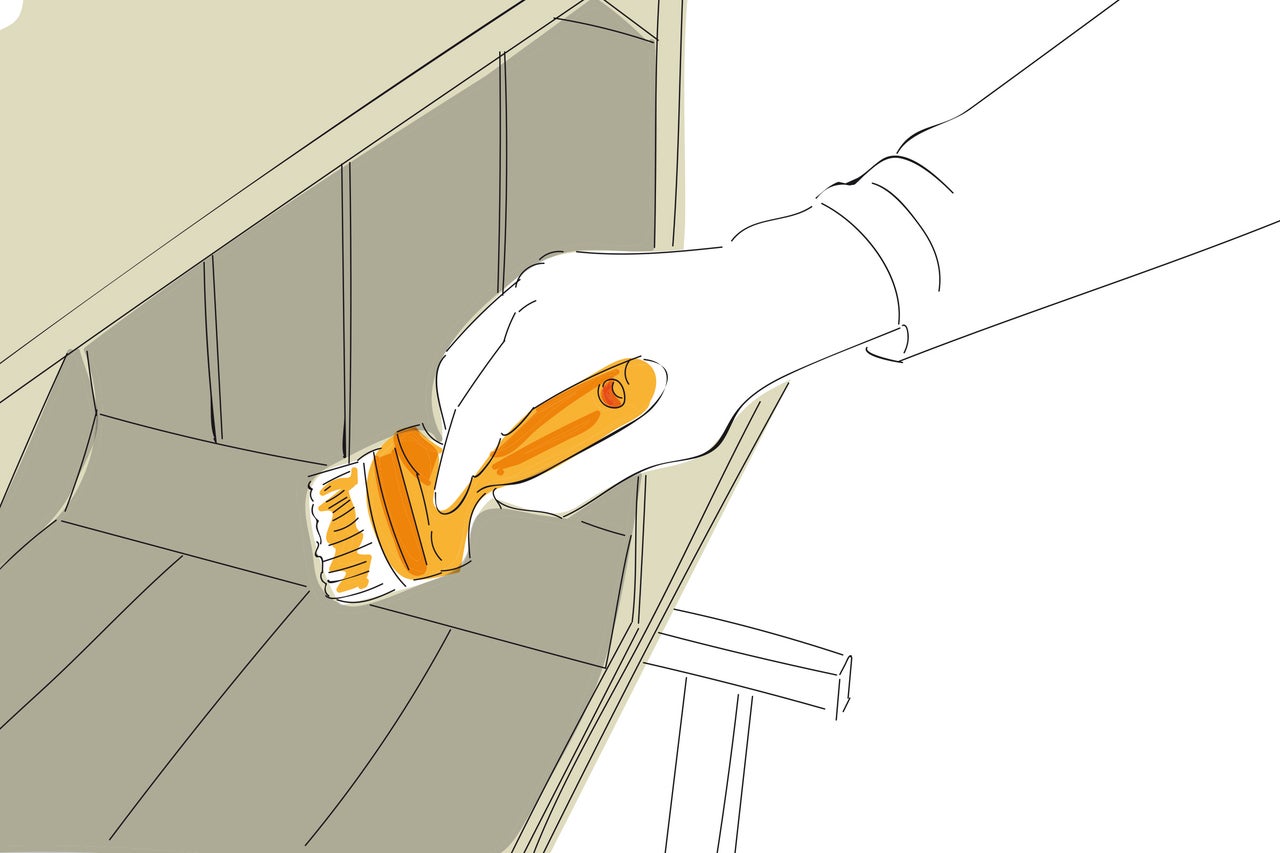

Veuille-toi référer aux instructions concernant le pré-traitement du bois sous la rubrique «Peinture». Peigne ensuite l’intérieur et l’extérieur de la caisse deux fois avec la peinture «vert Caipirinha». Appliqueensuite deux couches de peinture «blanc pur RAL 9010» sur les deux dais de distribution (yeux).
Relier les bois équarris
02

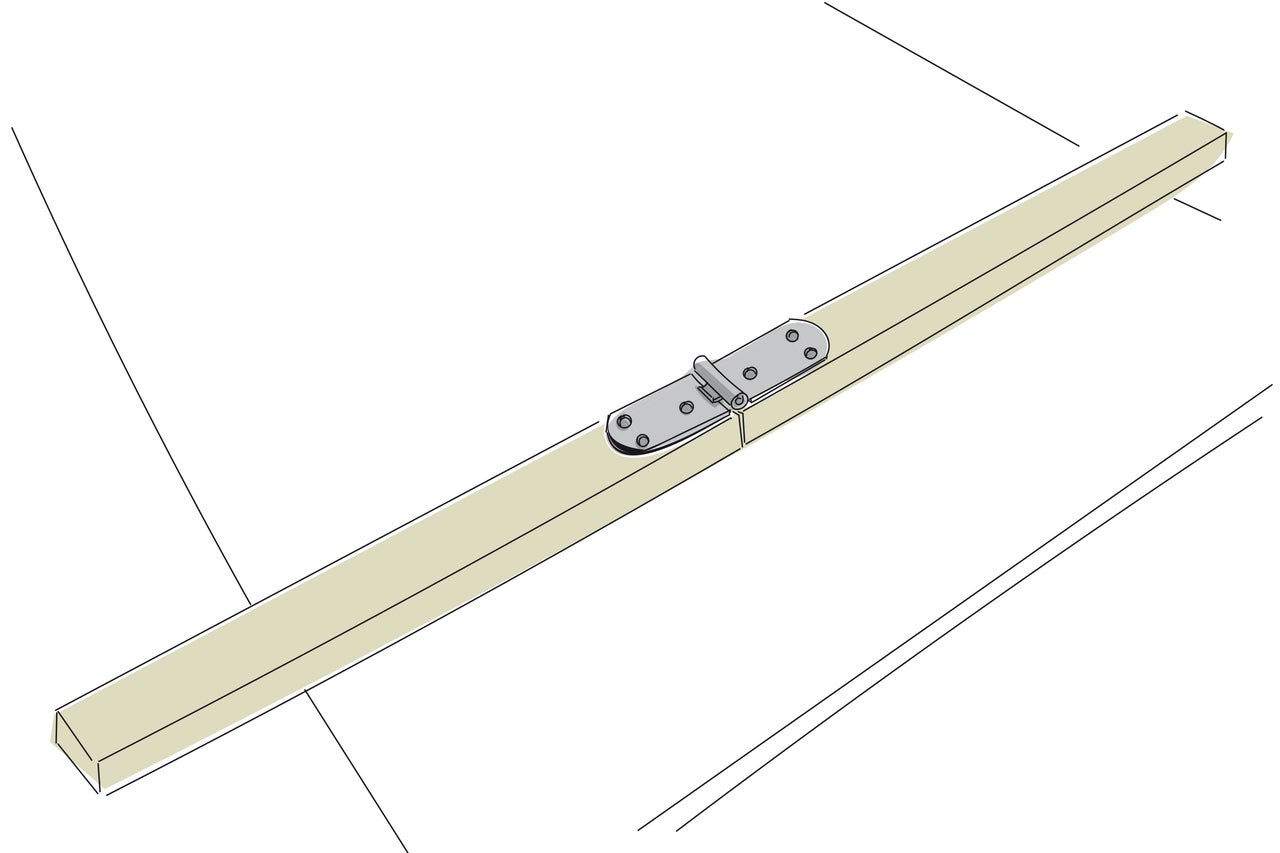

Pour la construction des pieds, relie deux bois équarris (24x44x400 mm) en utilisant la charnière de table ...
Fixer les bois équarris
03

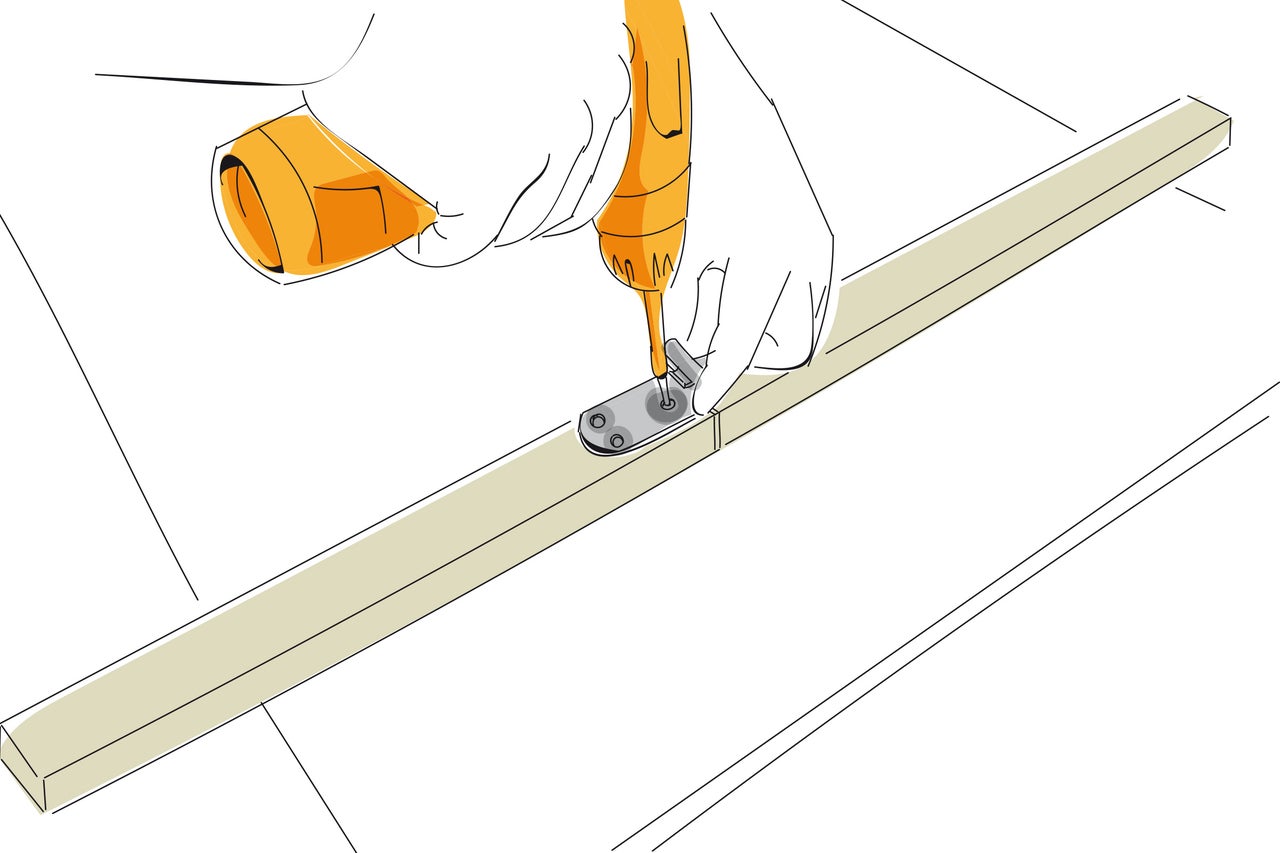

... et fixe avec six vis (3,5x16 mm).
Marquer les « orteils»
04

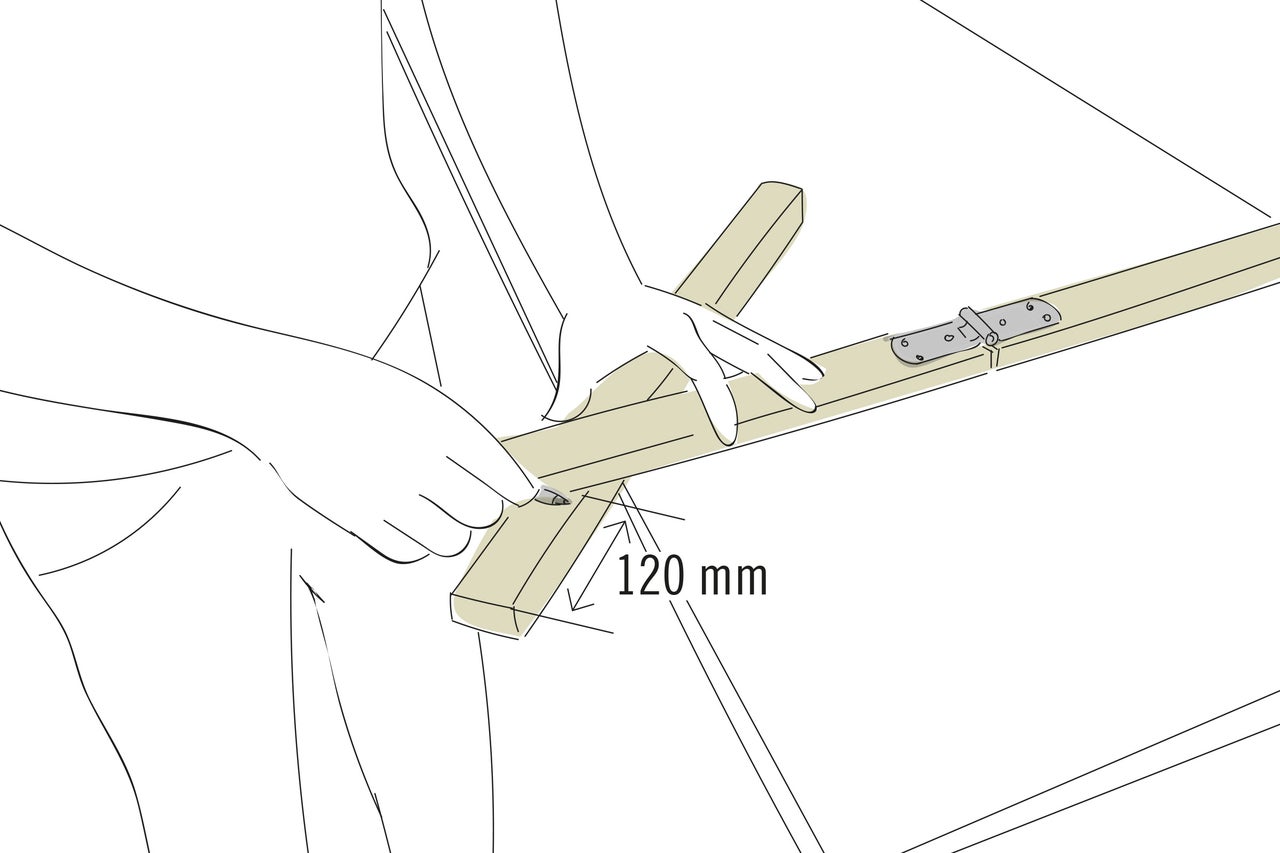

Marque les «orteils» des pattes de la grenouille d’une longueur d’env. 120 mm sur le bois équarri (24x44x600 mm).

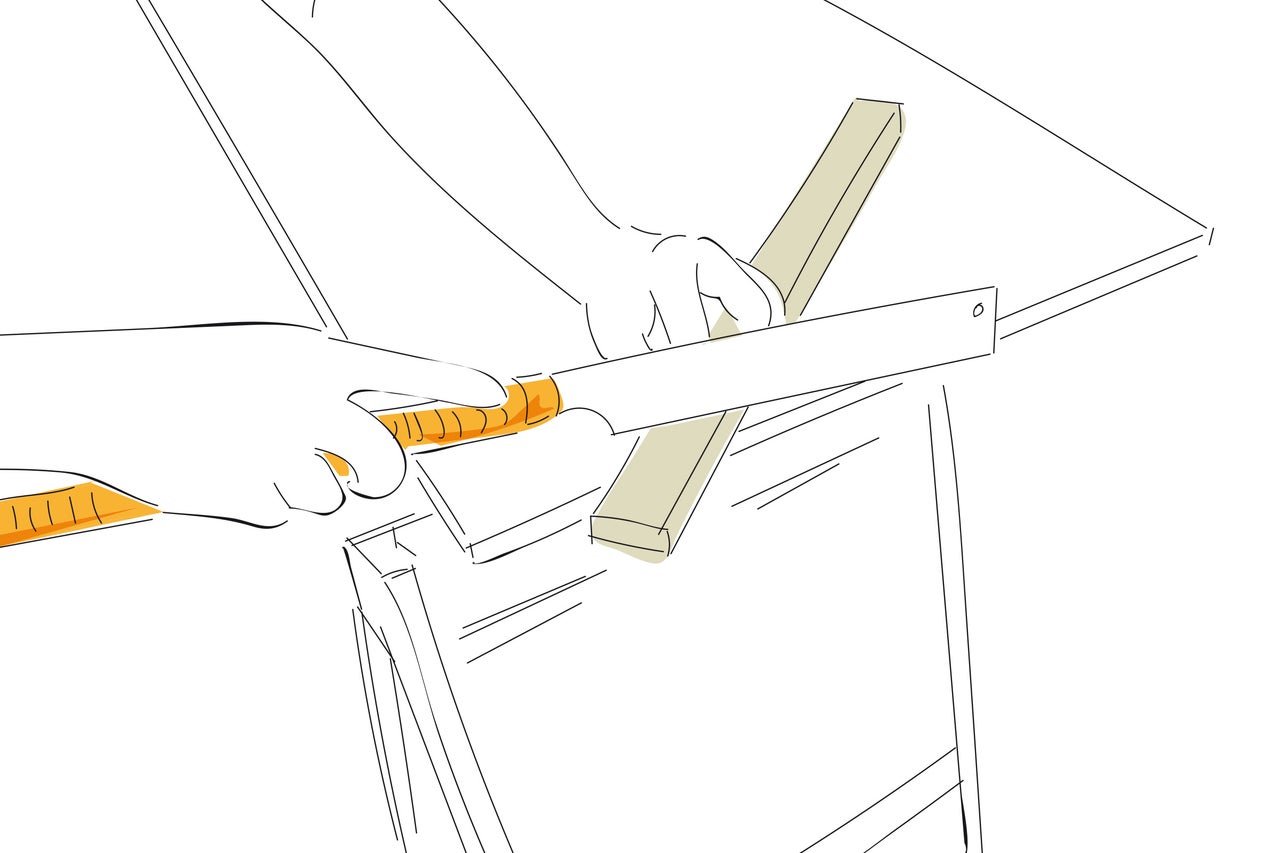

Scier les «orteils»
05
Répéte cette opération jusqu’à avoir au total quatre «orteils». Utilise le premier «orteils» comme gabarit pour les trois autres.

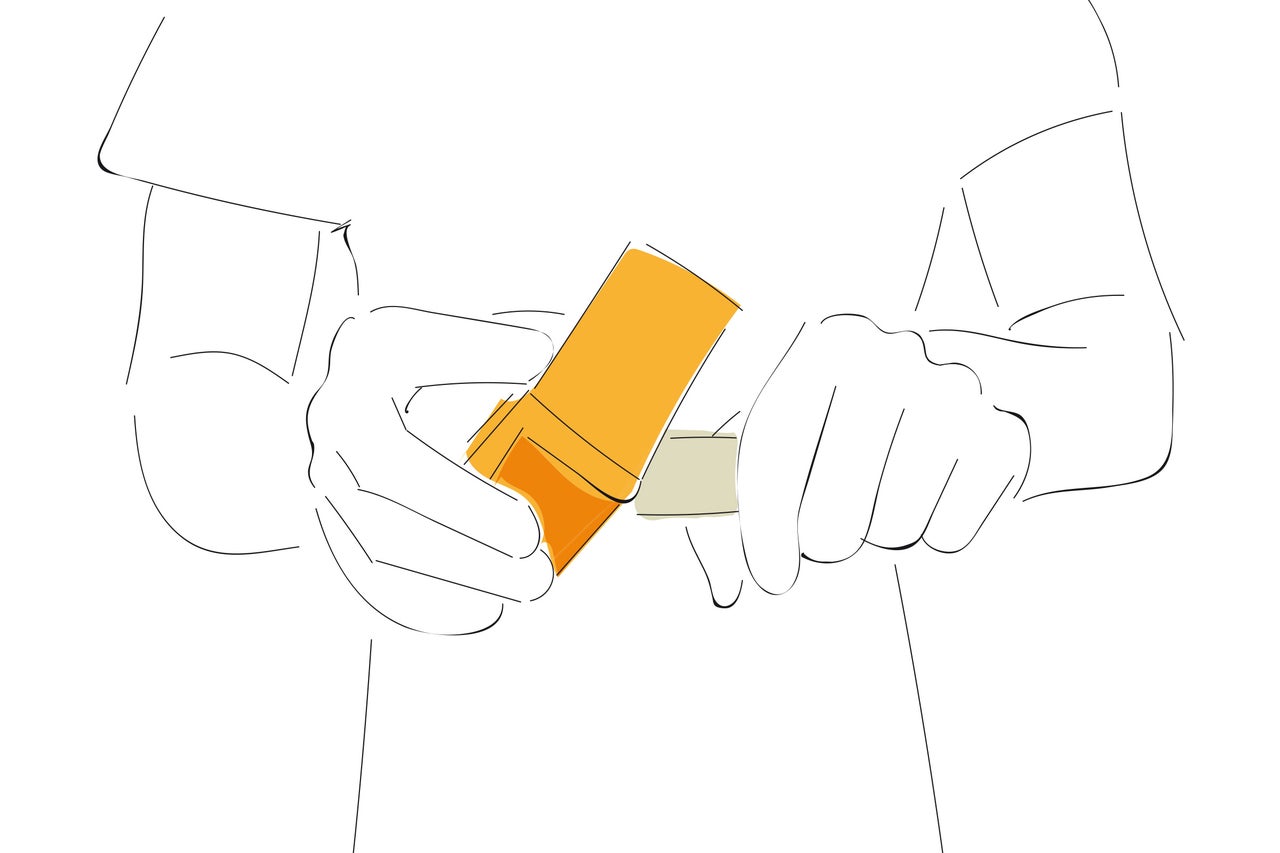

Poncer les arêtes de coupe
06
Ponce les arêtes de coupe des «orteils».

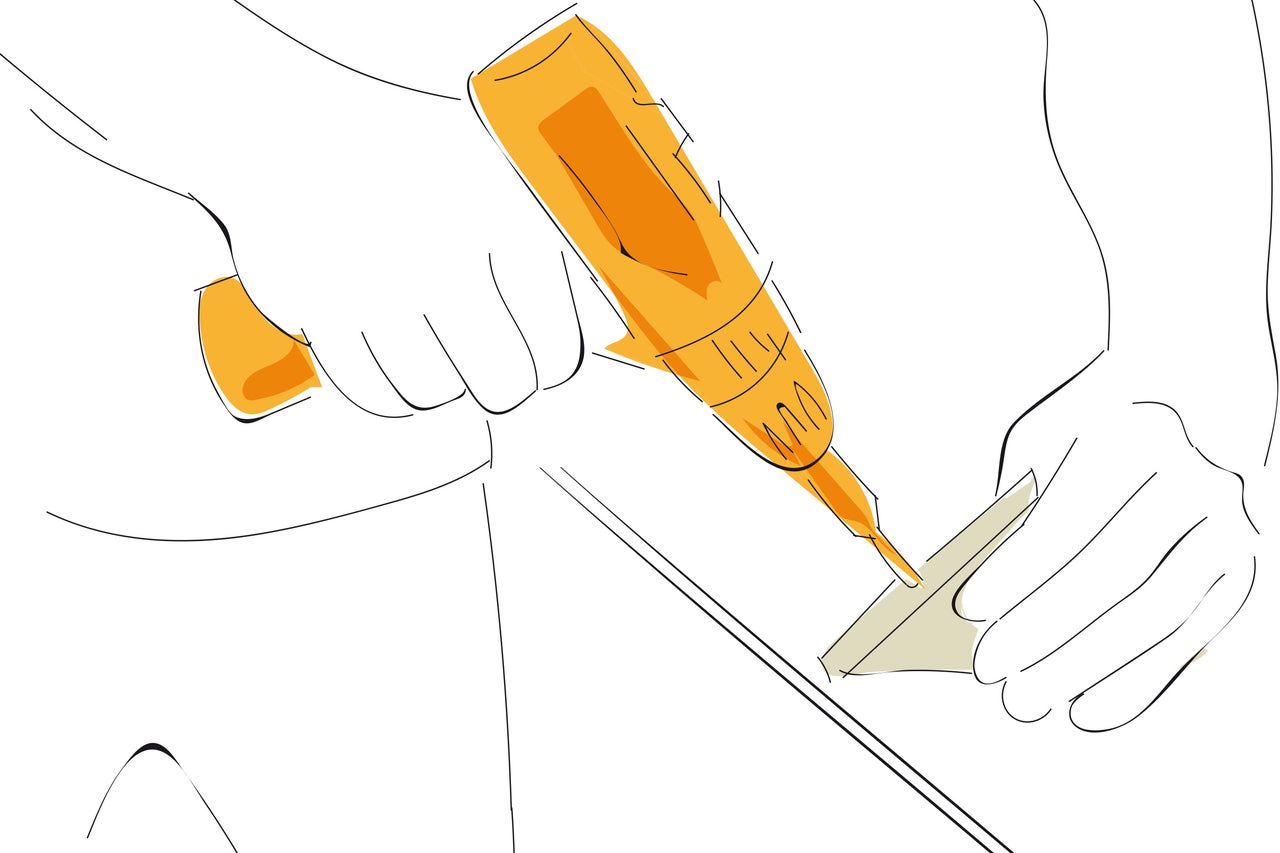

Pré-percer les «orteils»
07
Pré-perce un trou au milieu de la partie extérieure «orteils» (pour l’orientation voir étape 10).

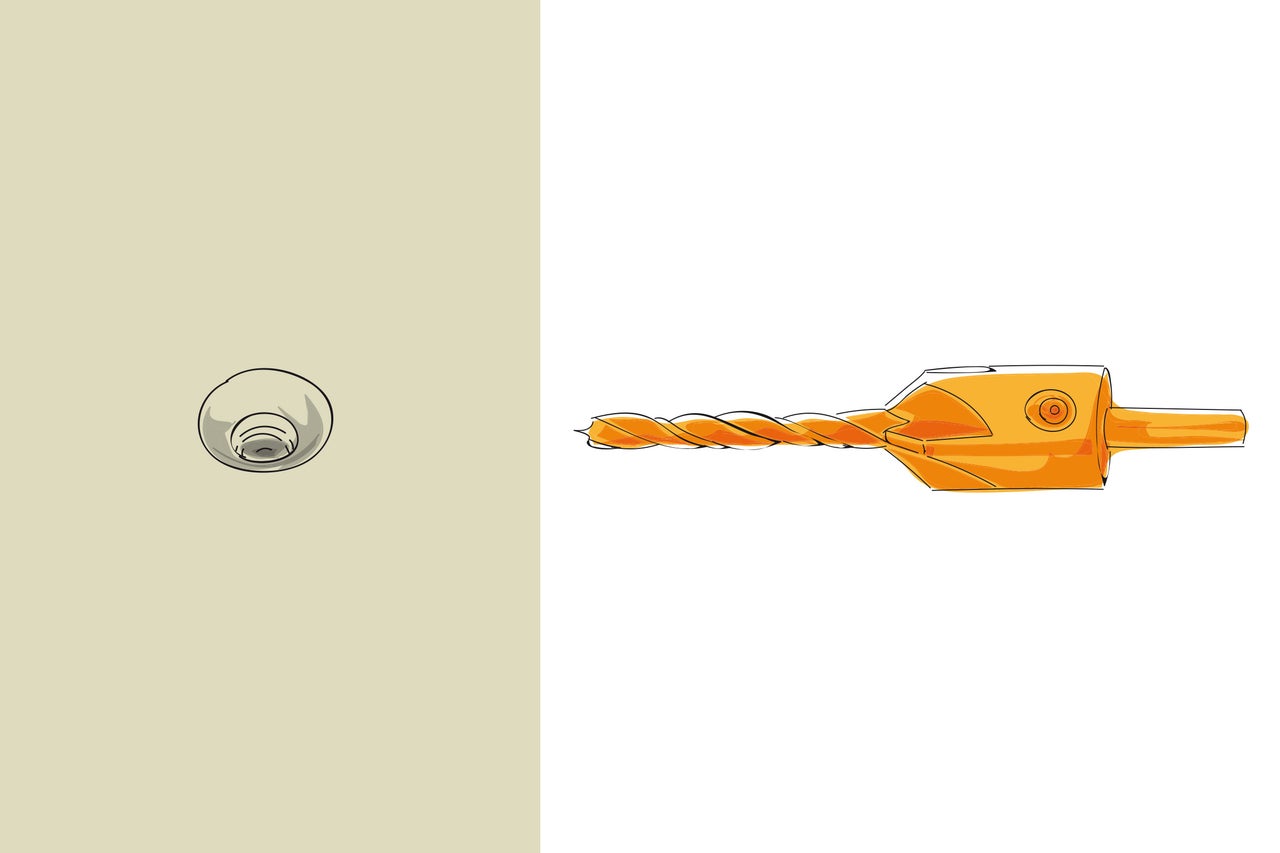

Astuce: Percer
Pour percer, il est conseillé d’effectuer un pré-perçage avec un foret d’amorçage. Celui-ci permet d’effectuer un trou de perçage conique dans lequel les vis pourront ensuite être parfaitement enfoncées. Ainsi, la tête de vis ne dépasse pas et tu évites les fissures dans le bois!

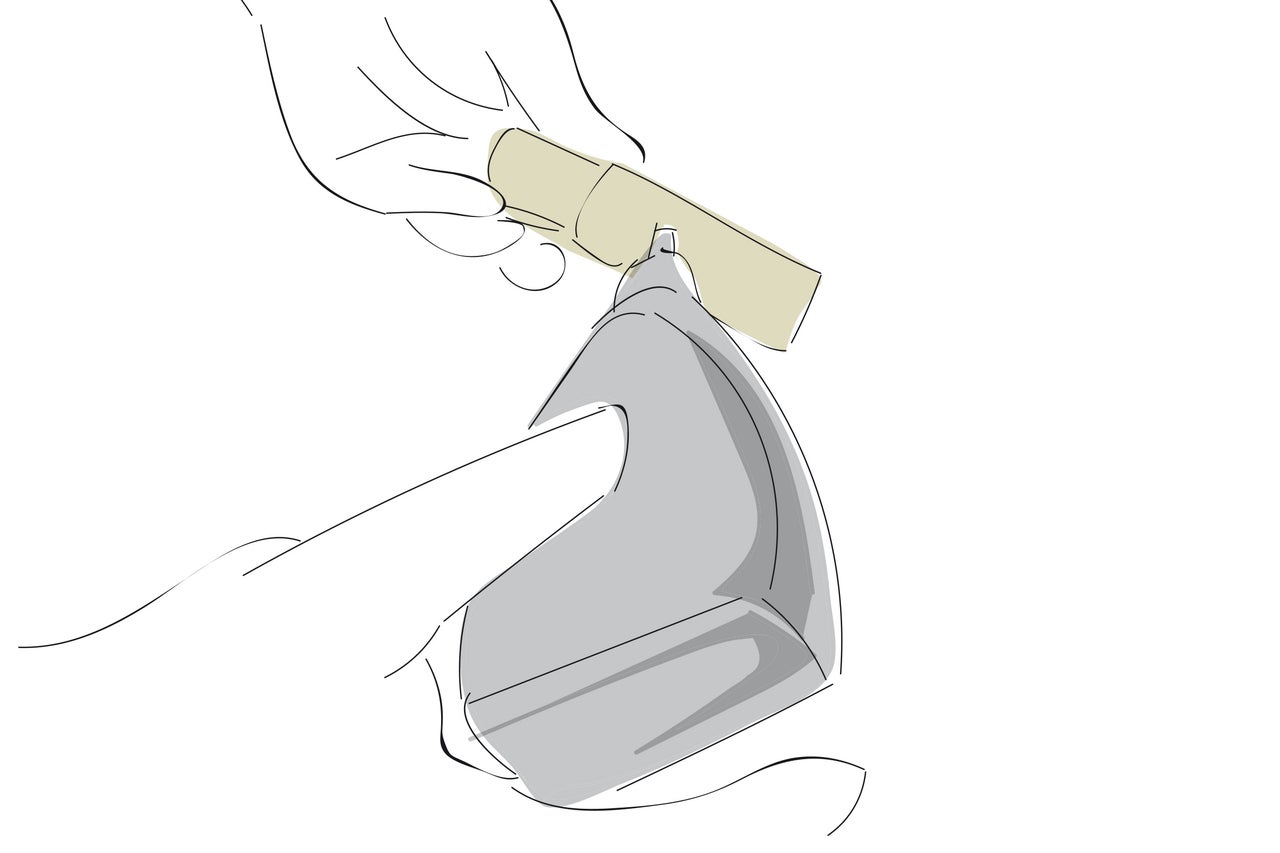

Coller les «orteils»
08
Colle les «orteils» sur le petit côté qui rejoint la «patte» en bois équarri et place-les sur la «patte» inférieure (pour l’orientation voir étape 10).
Visser les «orteils»
09

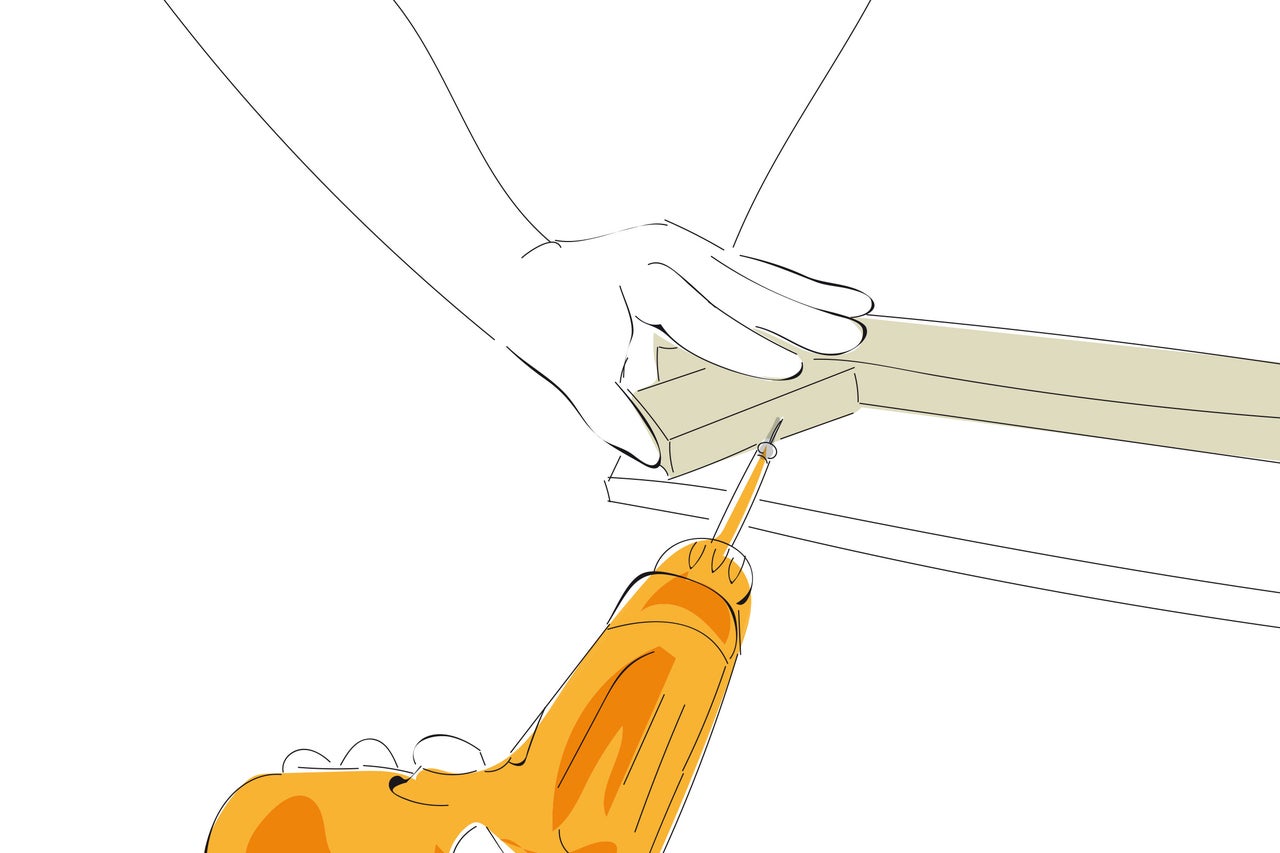

A l’aide d’une vis (4,5x50 mm), fixe les «orteils» sur la «patte» en bois équarri.

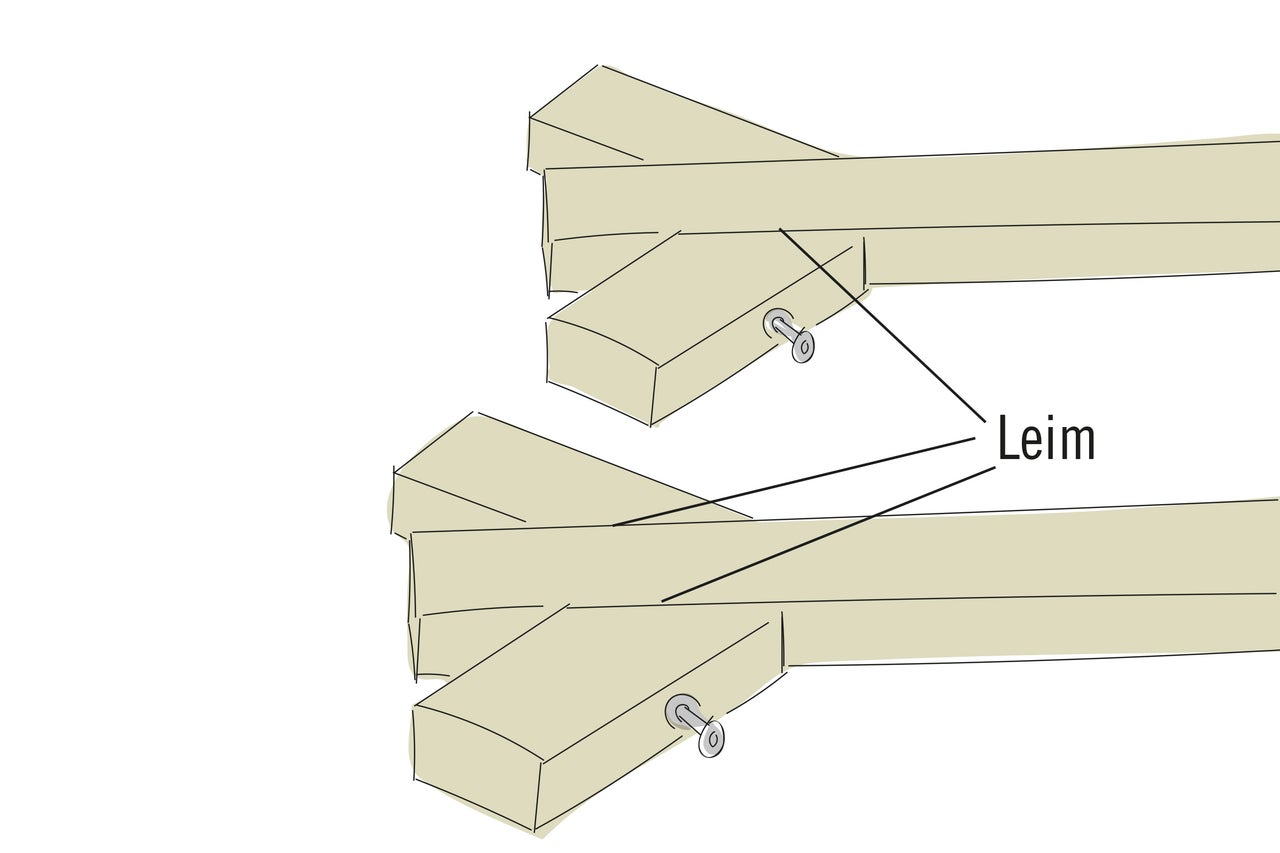

Visser les «orteils»
10
Répète cette étape de travail quatre fois.
Marquer les bois équarri
11

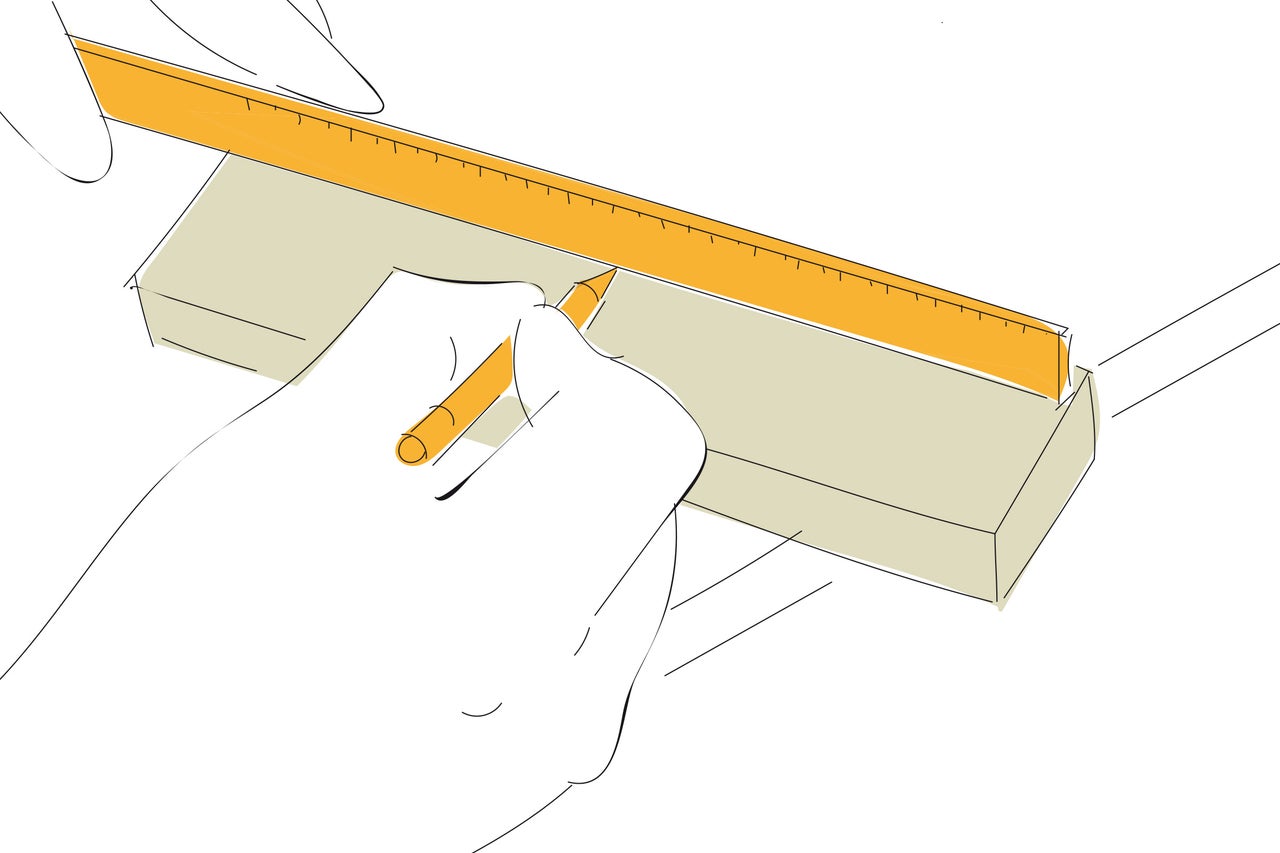

Marque le bois équarri restant au milieu (à 160 mm du bord) ...
Scier les bois de support

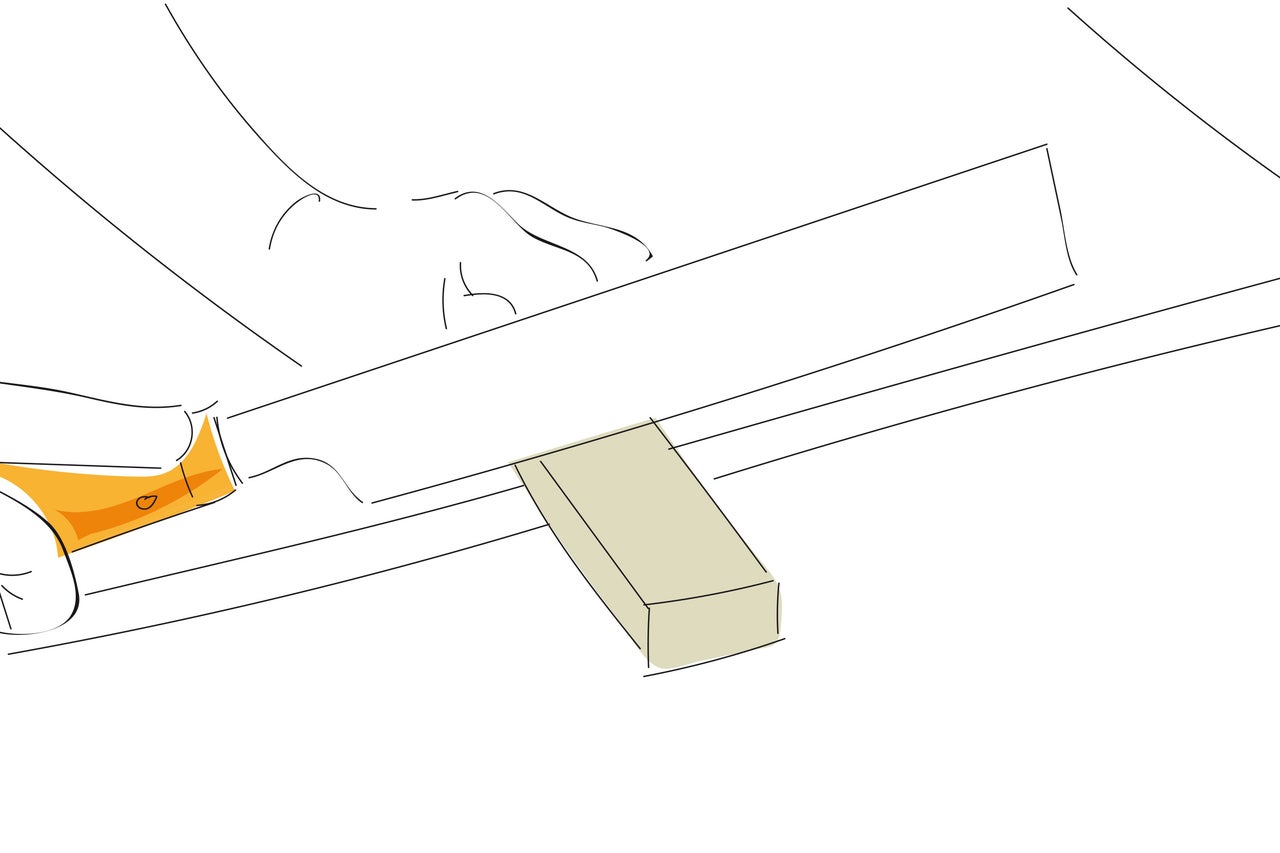

12
... et scie sur les emplacements marqués pour obtenir deux bois équarris.
Marquer le trou de perçage pour la patte supérieure en bois

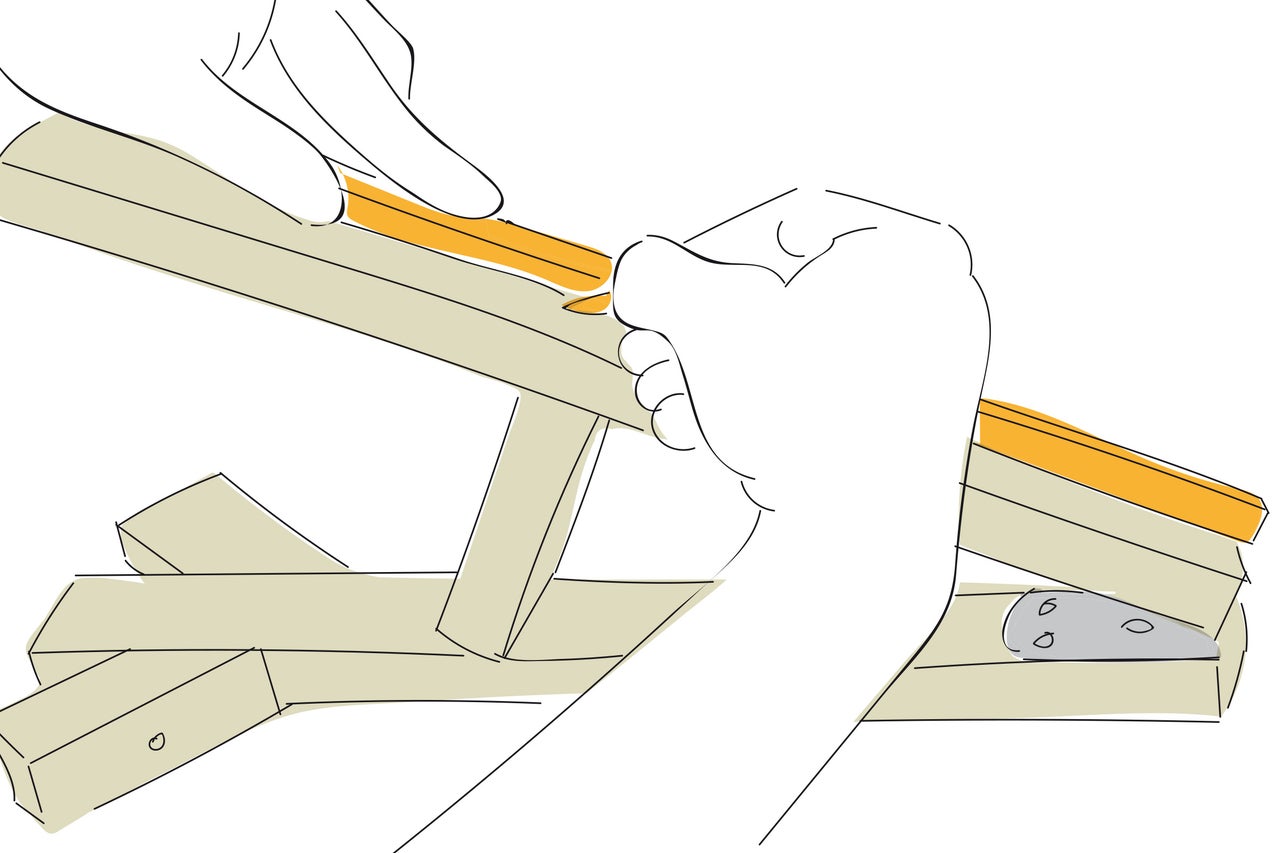

13
Marque un trou de perçage au milieu de la «patte» supérieure en bois équarri, à 220 mm du bord droit.

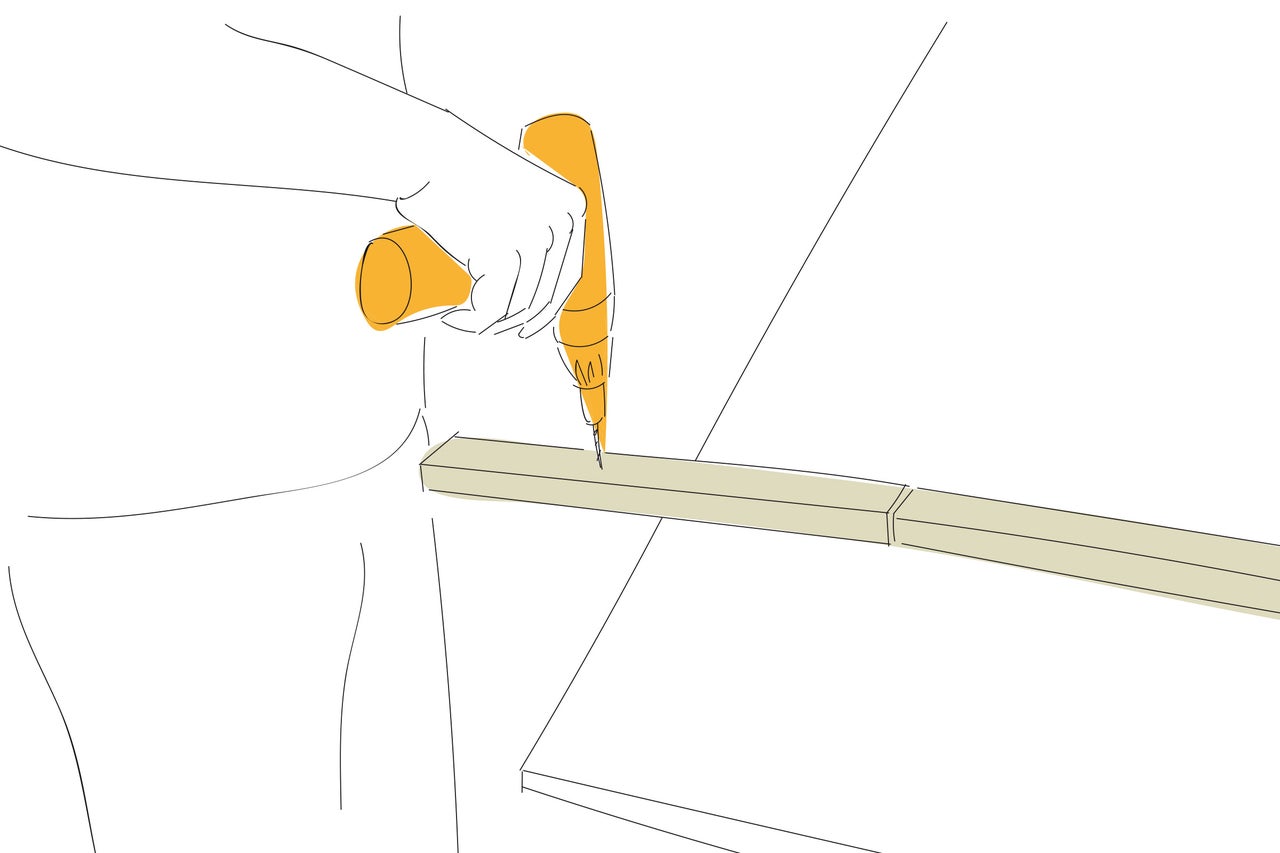

Pré-percer la «patte» en bois équarri
14
Déplie la «patte» en bois équarri et pré-perce l’emplacement marqué.
Positionner le bois de support
15

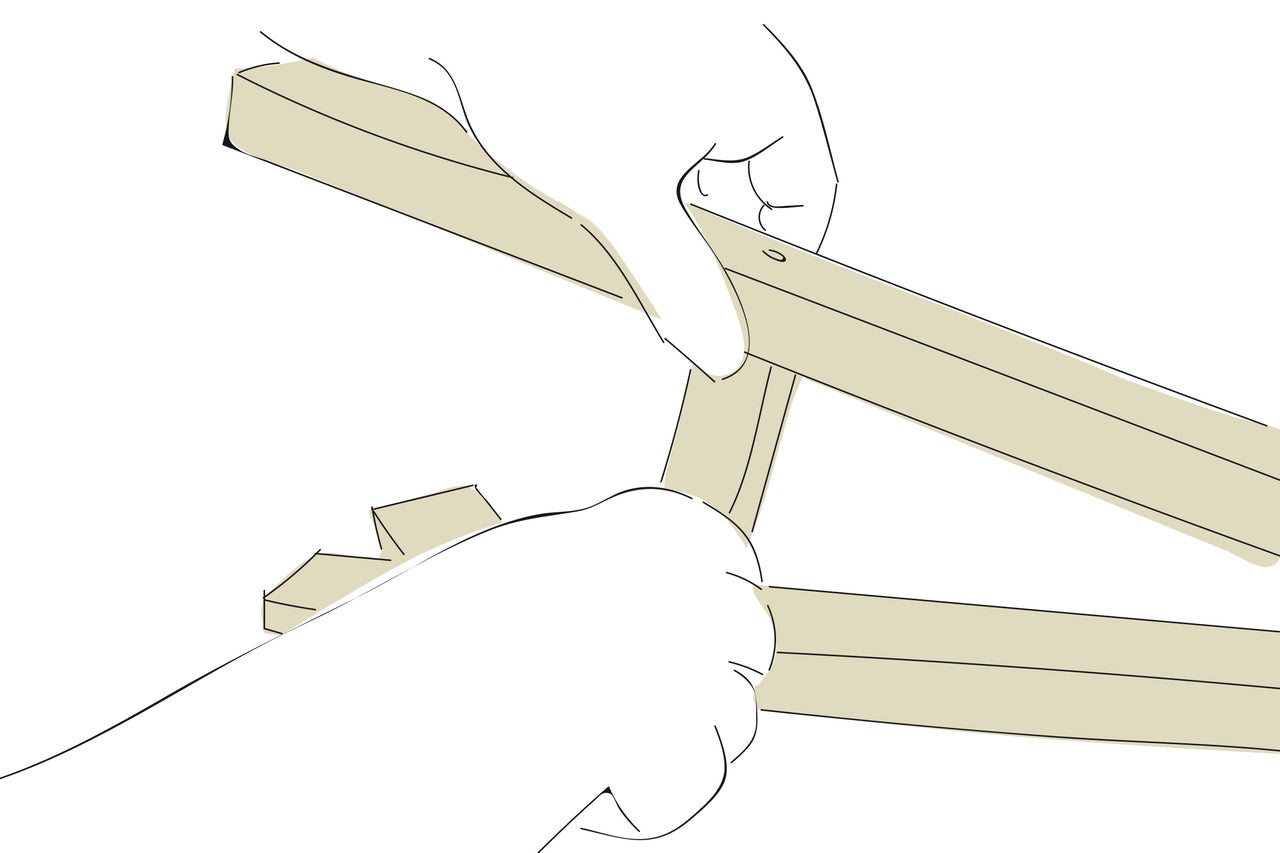

Positionne le bois de support.
Visser le bois de support

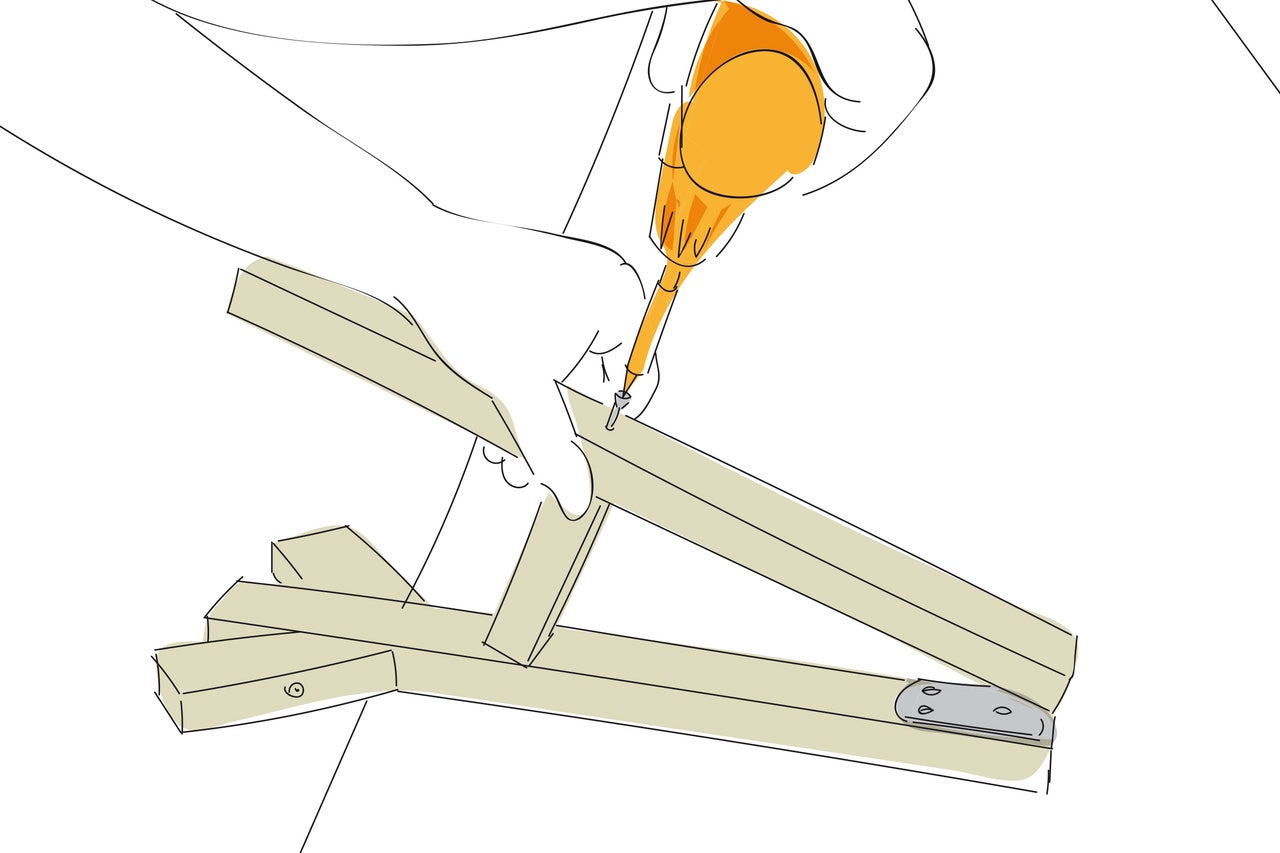

16
Visse les bois de support et les bois équarris des «patte» par dessus à l’aide de vis (4,5x50 mm).

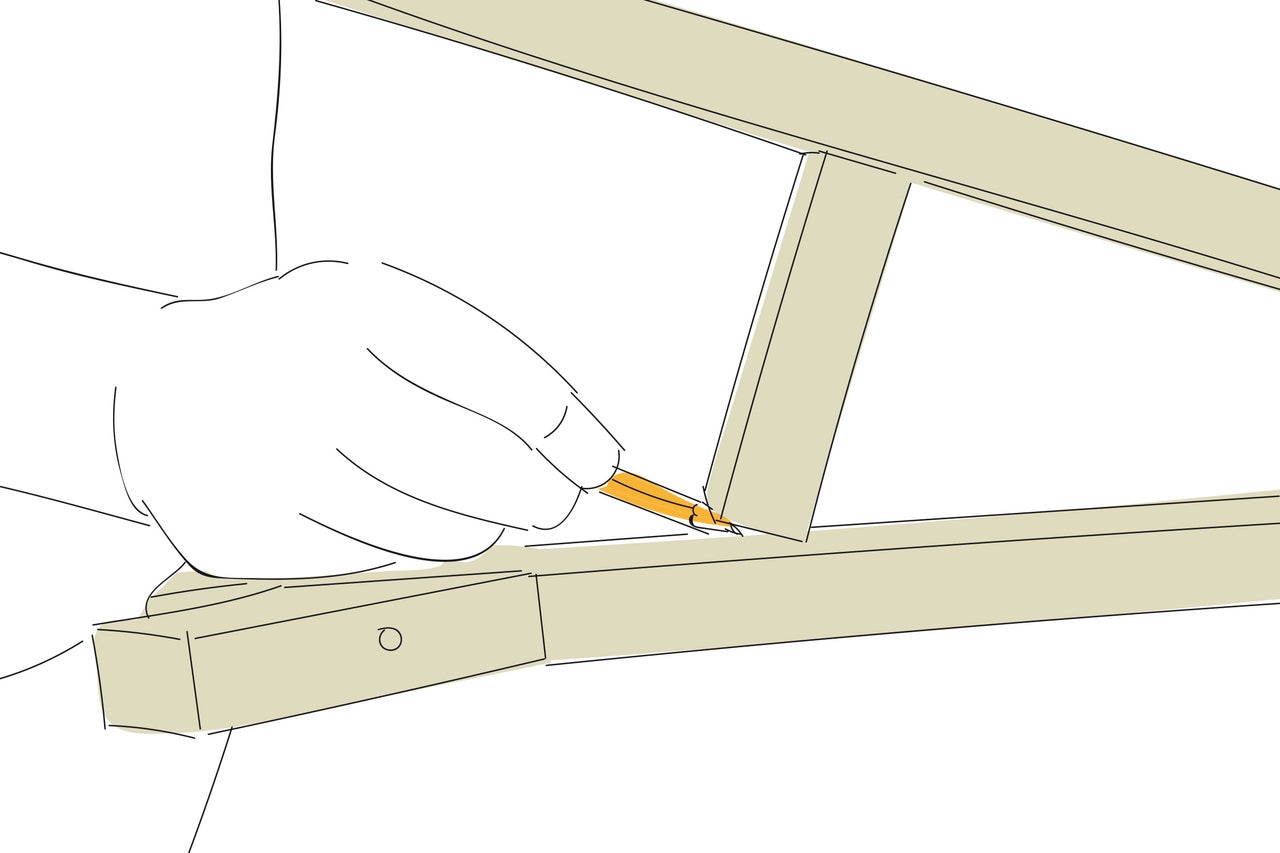

Marquer le trou de perçage pour la «patte» inférieure en bois
17
Marque le trou de perçage pour la «patte» inférieure en bois au milieu du bois de support.
Pré-percer
18

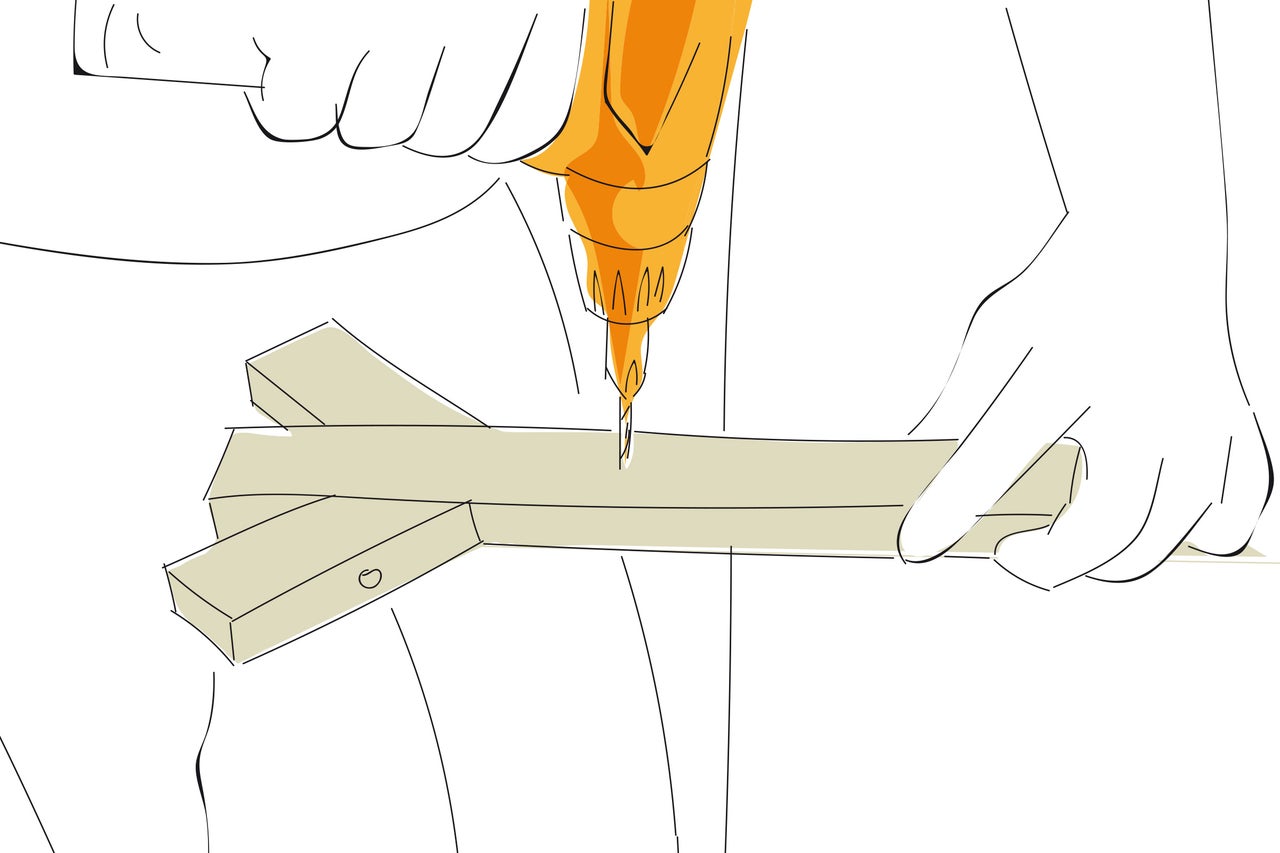

Pré-perce les emplacements marqués.
Visser la «patte»

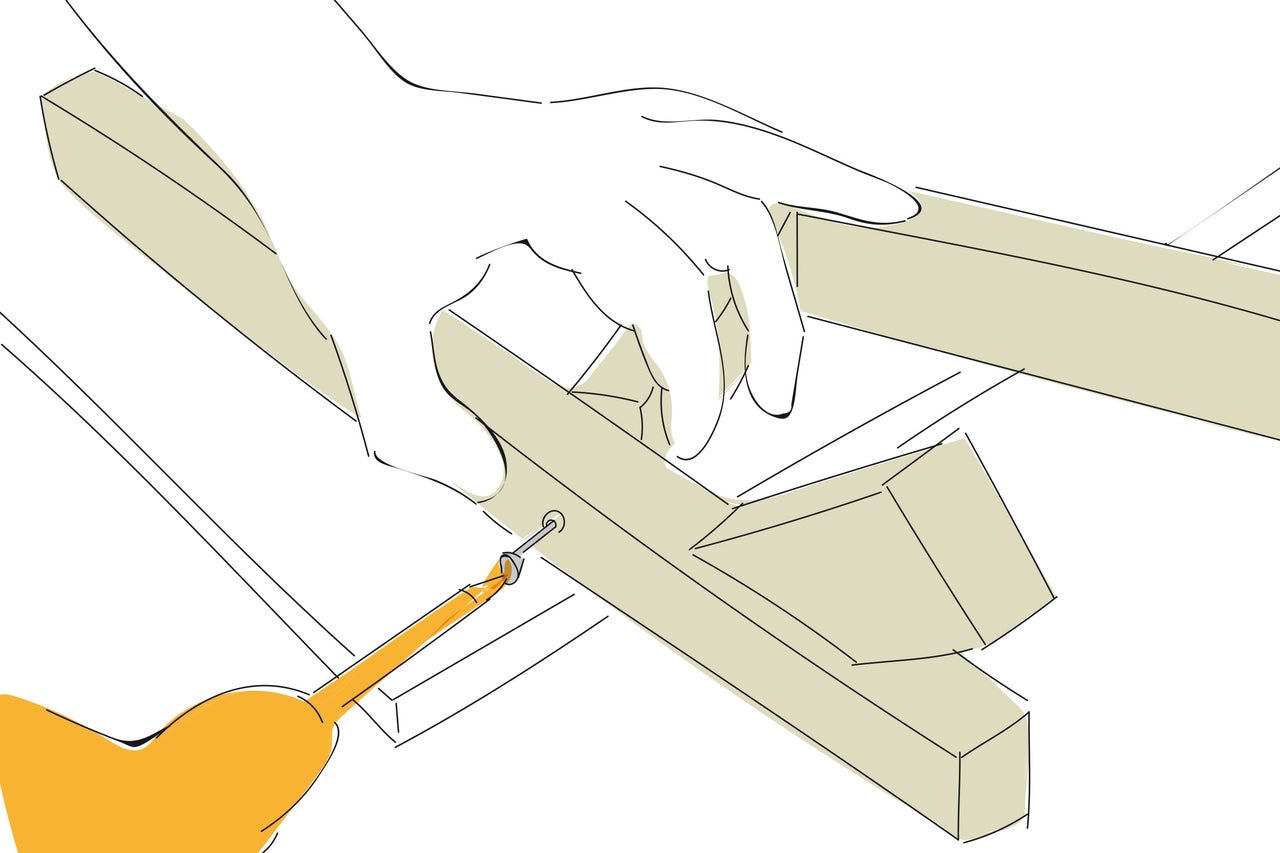

19
Visse la «patte» avec le bois de support (4,5x50 mm).
Positionner les «pattes»
20

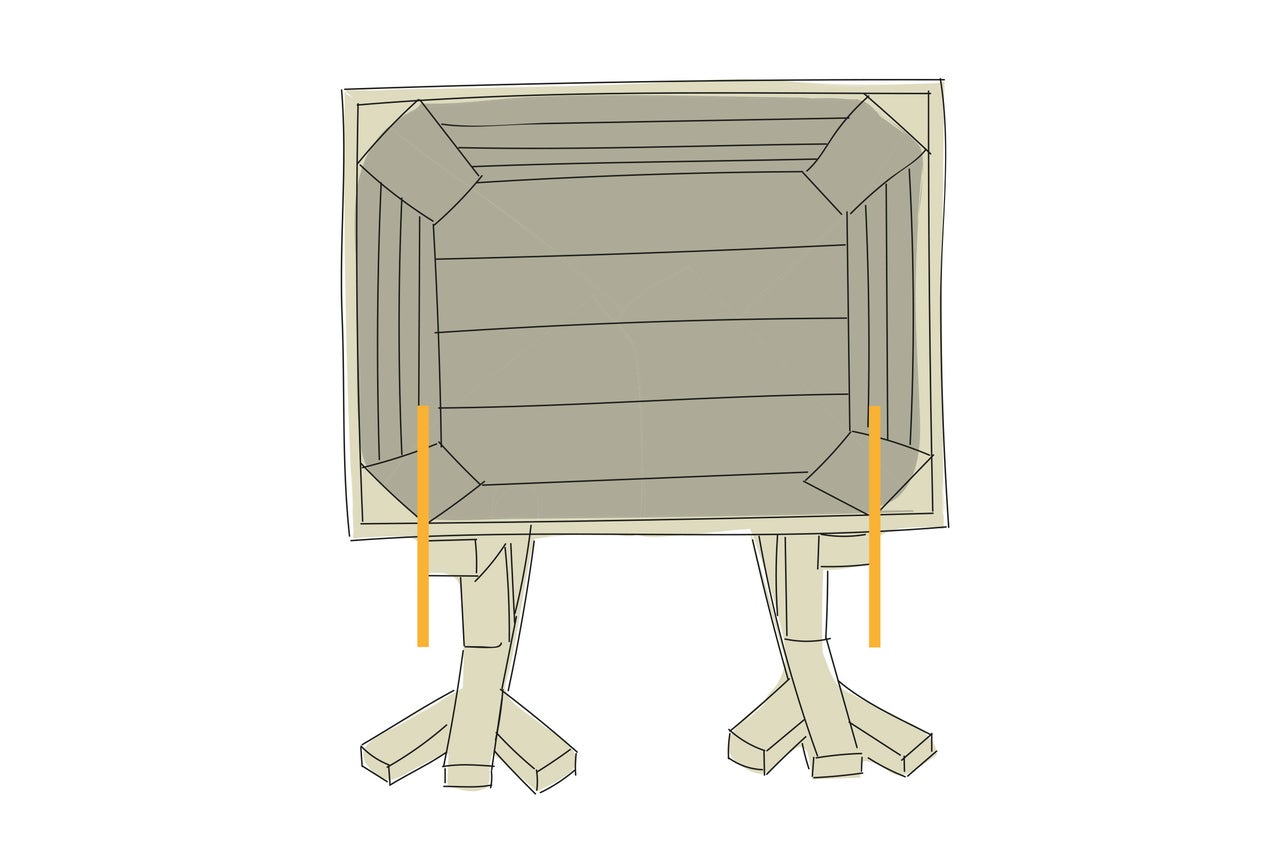

Positionne les «pattes» parallèlement aux extrémités de la caisse et marque les trous de perçage. Pour cela, réfère-toi aux marquages sur l’illustration.
Pré-percer la caisse
21

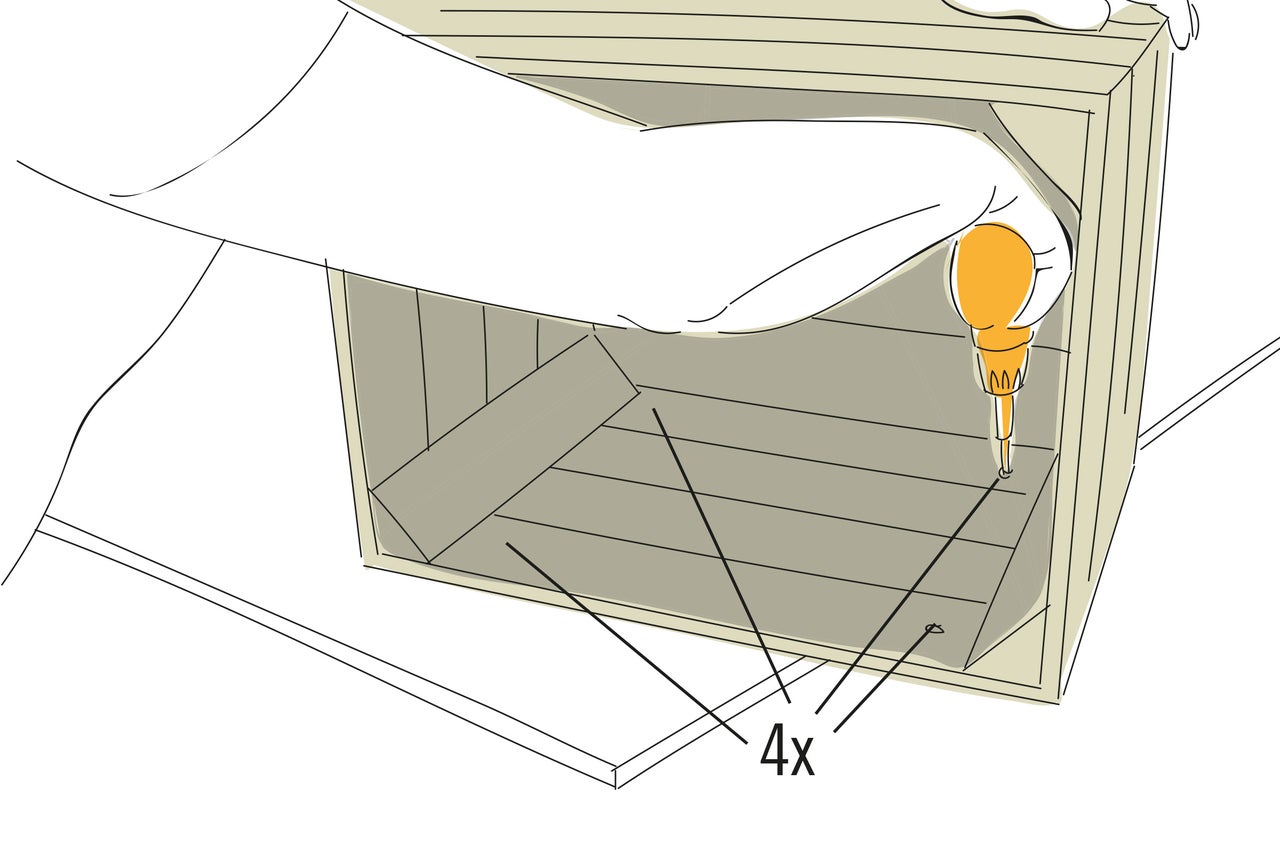

Pré-perce la caisse quatre fois aux emplacements correspondants.
Visser les «pattes»
22

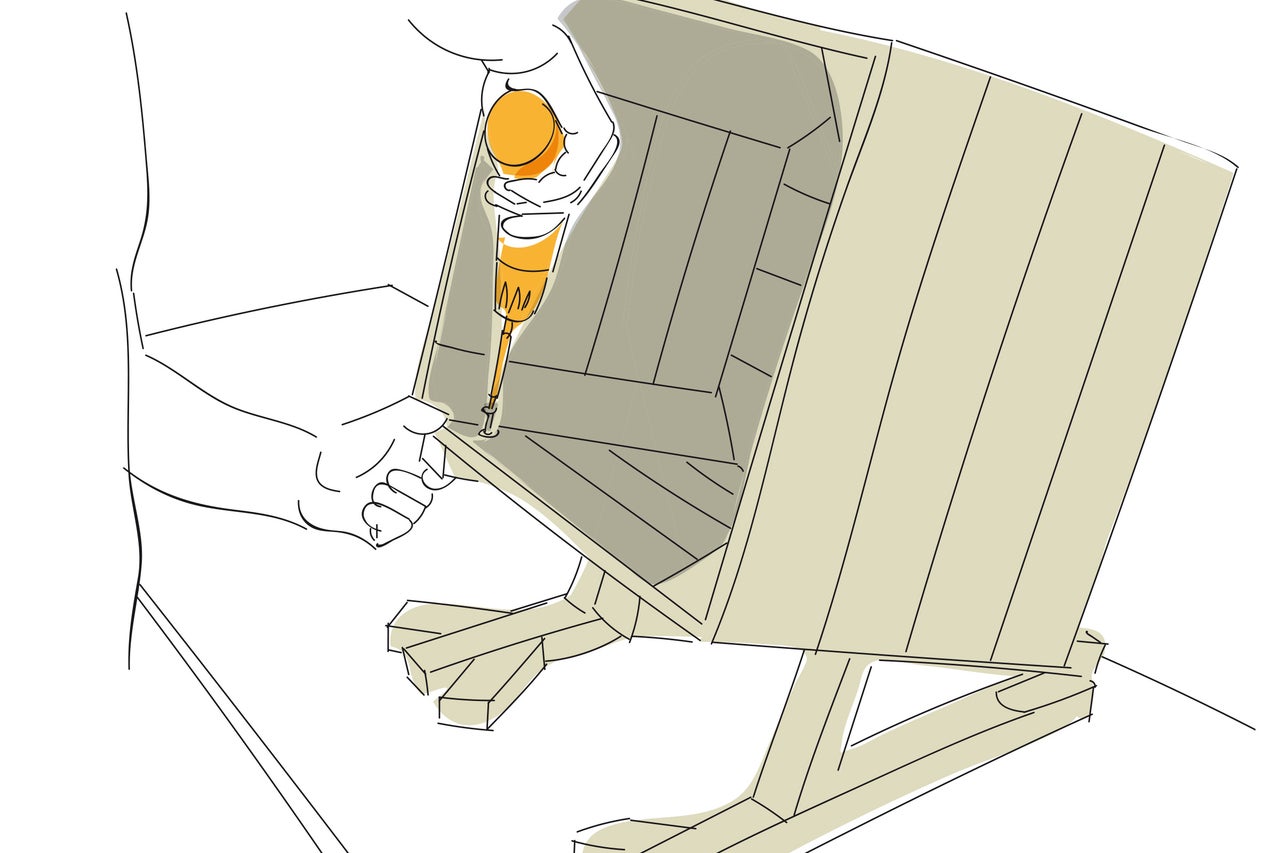

Fixe les «pattes» à la caisse à l’aide de quatre vis (4,5x30 mm).

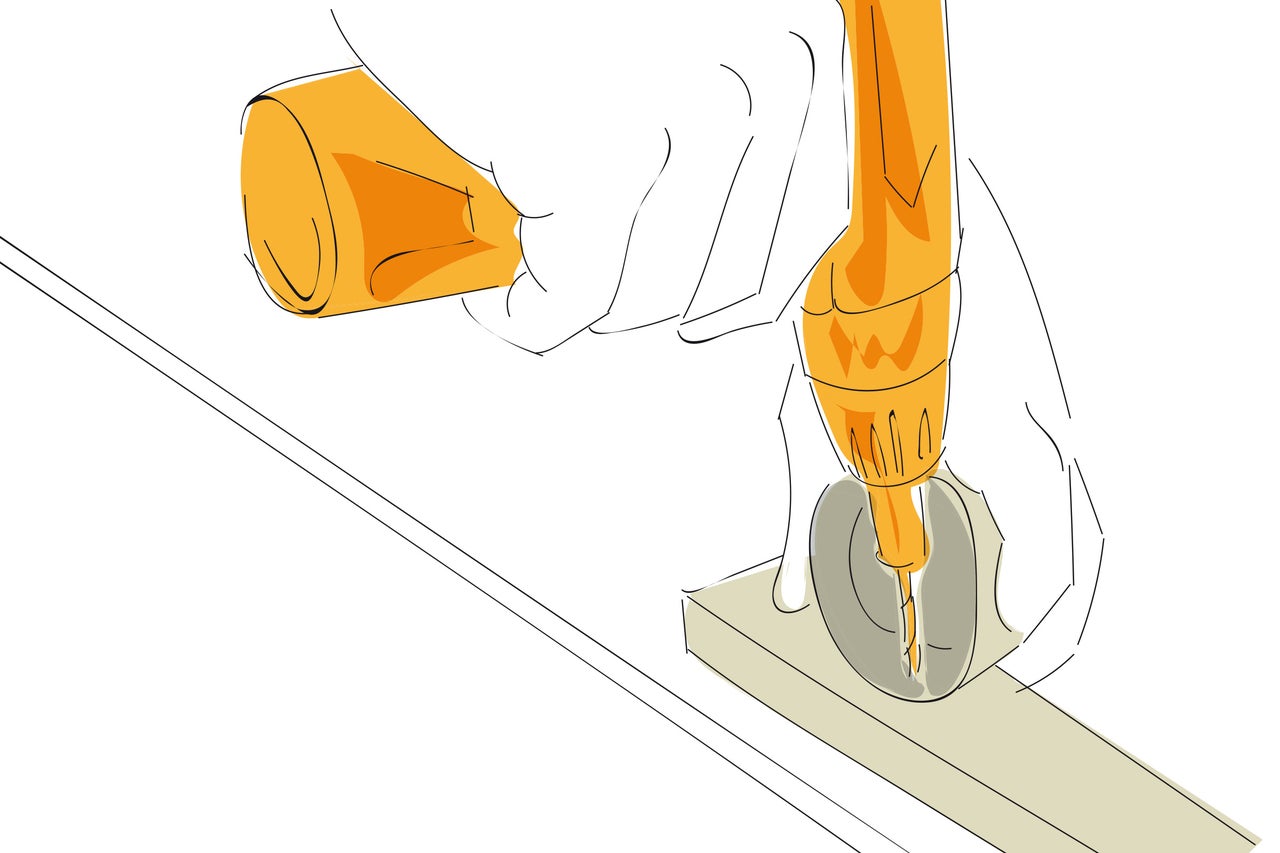

Percer les «yeux»
23
Pour chacun des «yeux» (dais de distribution), pré-perce un trou.

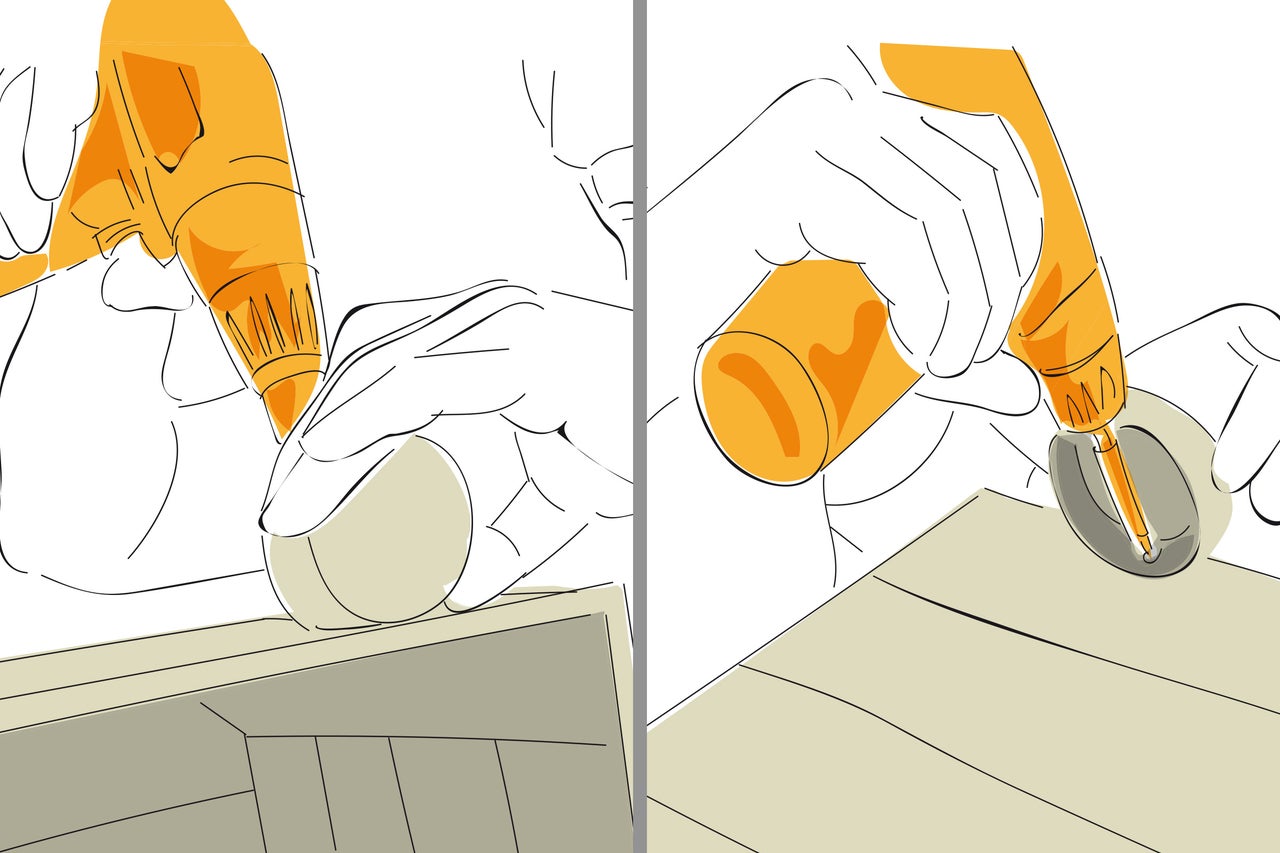

Visser les «yeux»
24
Fixe les deux «yeux» sur la face supérieure de la caisse en utilisant pour chacun une vis (4,5x30 mm) (pour l’orientation, voir étape 24.1). Colle les pupilles (patins en feutre).
Fixer la «langue»

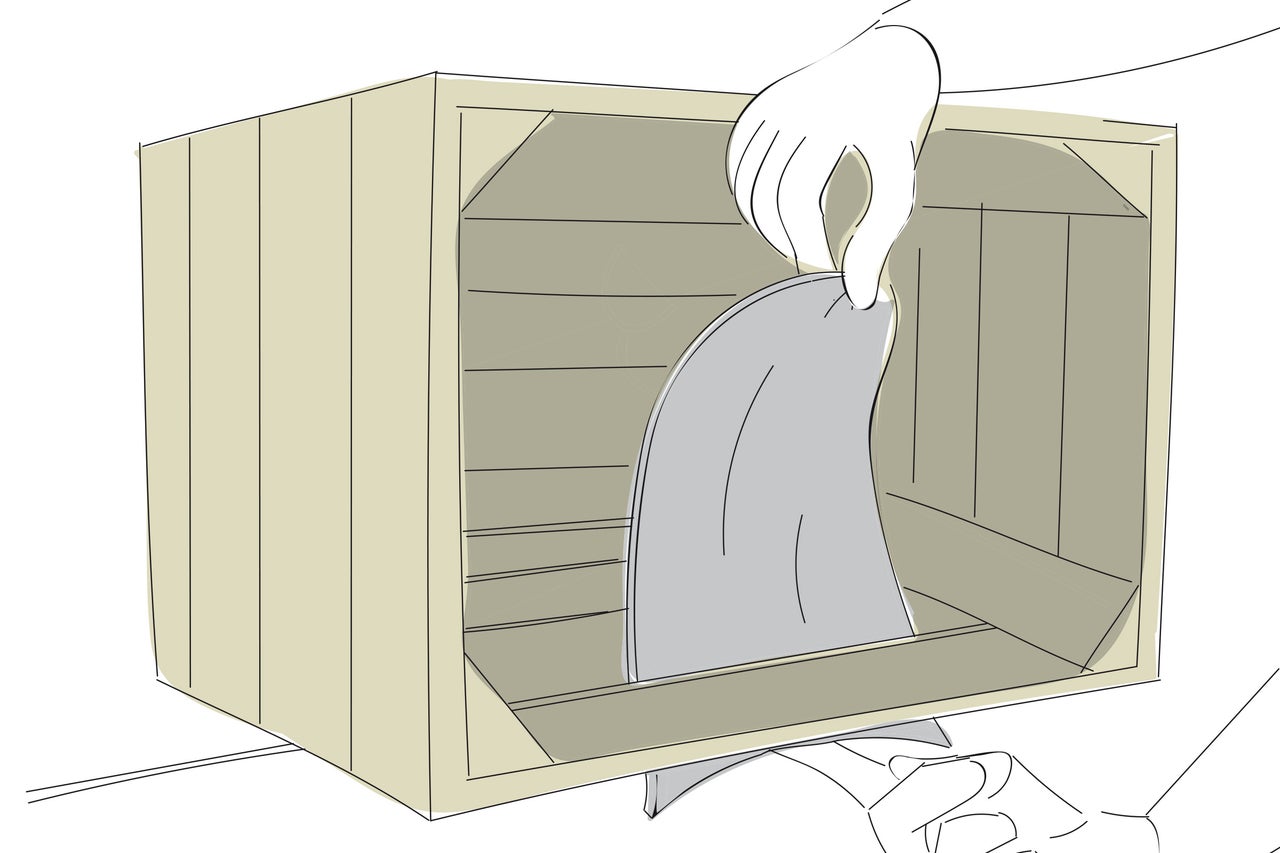

25
Découpe la feutrine en forme de langue puis faites-la passer dans la première rainure de la caisse et rabats-la devant.
Fixer la «langue»
26

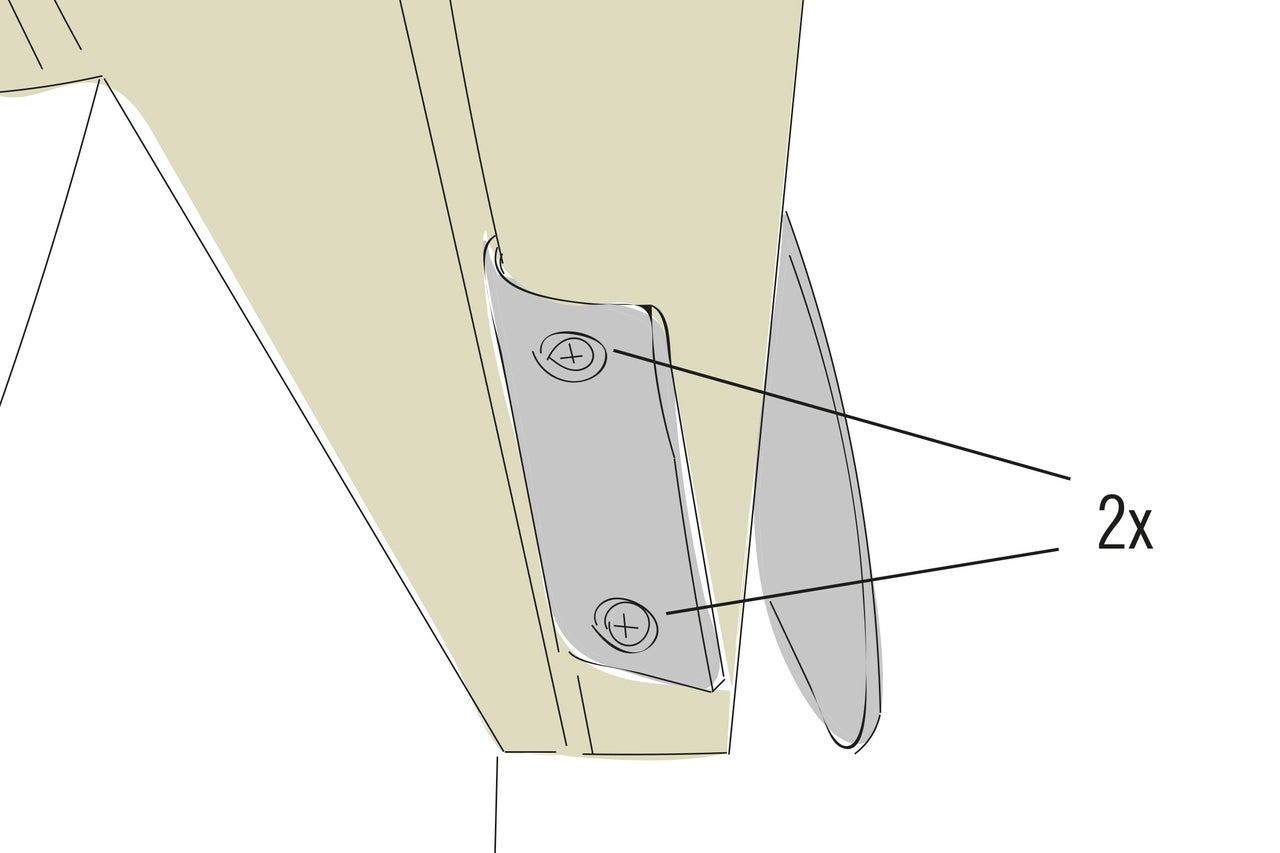

Fixe le feutre sur la face inférieure de la caisse à l’aide de deux vis (6,3x9 mm) ainsi qu’une rondelle sous chaque pied (6,4 mm).
Consignes de sécurité
- Les meubles ne doivent pas être utilisés pour grimper ni pour faire de la gymnastique. Afin d’éviter les chutes, faire prendre conscience du risque, en particulier aux enfants.
- Lors de toutes les étapes de travail, porter un équipement de protection approprié.
- Avant d’utiliser les éléments, poncer les surfaces brutes de sciage pour éviter les blessures (par ex. échardes).
- Si un meuble est construit pour une chambre d’enfant, utiliser une peinture adaptée aux jouets pour enfants. Celles-ci sont marquées du logo représenté (voir à gauche).
- Les caisses à fruits ne sont destinées qu’au rangement d’objets légers. Pour éviter que le bois se fende, effectue un pré-perçage des trous avec une fraise à percer.
- Ne pas utiliser les caisses à jouets pour s’asseoir. Afin d’éviter les chutes, faire prendre conscience du risque, en particulier aux enfants.
