Fabriquer soi-même un lit pour chien
Ton partenaire de projet a lui aussi mérité un lieu où passer sa pause pendant son projet. Fais de la réalisation de son lit une priorité & fabrique-le toi-même. Tu trouveras ici les instructions étape par étape.
ChiensVers la boutique
Ce dont tu auras besoin
Matériel
Cache pour empreinte étoile T 25, chêne ...
Palette de meuble Buildify raboté 120 x ...
Colles à bois
Poignées & boutons de meubles
Contrepl. peupl. dim. fixe 1200x600x4 mm
Vis universelle à tête fraisée JD Plus a ...
Vis universelle à tête fraisée JD Plus a ...
Vis universelle à tête fraisée JD Plus a ...
Lit pour chien & couverture pour chien
Outils
Visseuses sans fil
Ponceuse excentrique
Forets pour bois
Tréteaux
Abrasifs et feuilles abrasives
Serre-joints
Scies à découper & scies sauteuses
Scies circulaires portatives
Découper les matériaux
Pour fabriquer un lit pour chien, il te faut une europalette et les découpes de bois suivantes. Tu peux faire découper les morceaux rectangulaires auprès de la découpe de bois. Si tu veux le faire toi-même, tu as besoin d'une scie circulaire portative ou sur table avec guide-chaîne. L'europalette que tu utilises a une taille standard de 1 200 x 800 x 144 mm. Les dimensions peuvent cependant être différentes en cas d'imprécisions liées à la mise en œuvre. Vérifie-les par précaution avant de procéder à la découpe du bois.

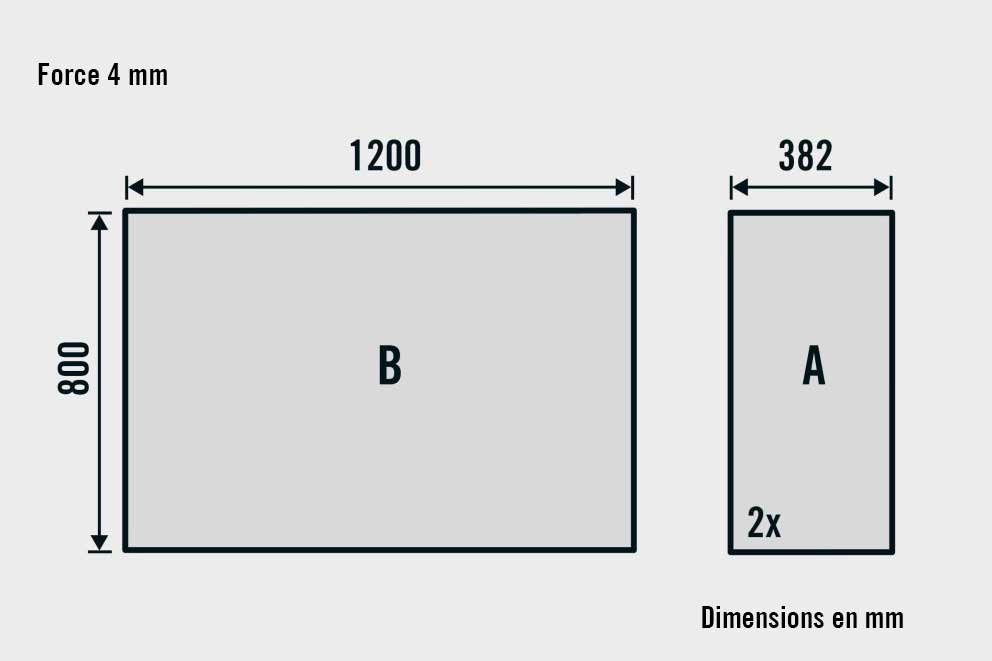

Supports de tiroir et panneau du bas
| N° | Composant | Pièce | Contreplaqué 4 mm |
|---|---|---|---|
| A | Support | 2 | 382 x 800 mm |
| B | Panneau du bas | 1 | 1200 x 800 mm |

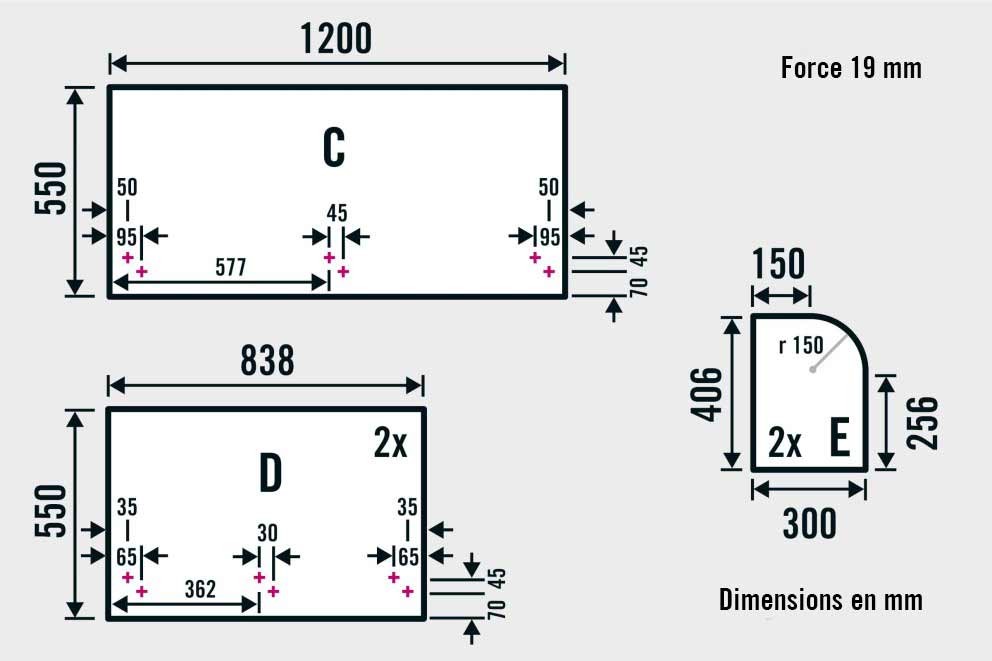

Parois de la palette
| N° | Composant | Pièce | Plaque à triple couche 19 mm |
|---|---|---|---|
| C | Panneau arrière | 1 | 1200 x 550 mm |
| D | Paroi latérale | 1 | 838 x 550 mm |
| E | Élément facial | 2 | 300 x 406 mm |

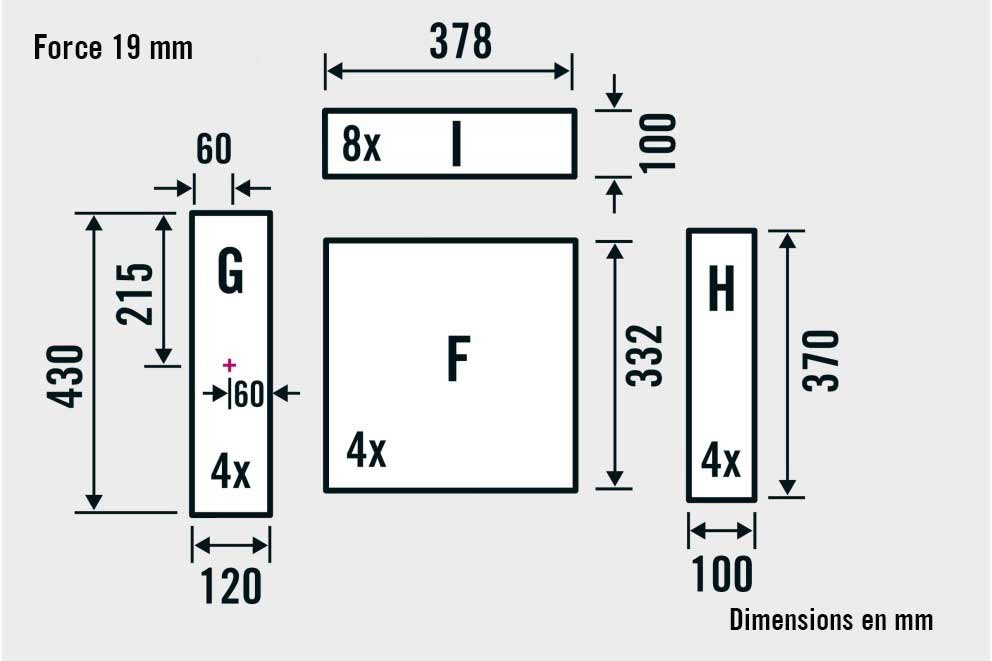

Tiroirs
| N° | Composant | Pièce | Plaque à triple couche 19 mm |
|---|---|---|---|
| F | Panneau du bas | 4 | 378 X 332 mm |
| G | Panneau avant | 4 | 120 x 430 mm |
| H | Panneau arrière | 4 | 100 x 370 mm |
| I | Paroi latérale | 8 | 378 x 100 mm |
Étapes de travail
Poncer la palette
01
La base du lit pour chien est une europalette. Tous les autres éléments sont fixés à l‘europalette. Tu dois commencer par polir proprement la palette. Tu peux utiliser pour cela une ponceuse excentrique. Certaines palettes sont déjà en très bon état – cette étape ne demande alors pas beaucoup de temps. D‘autres palettes ne sont pas traitées et leur surface est particulièrement rugueuse. Tu dois dans ce cas travailler soigneusement.
Utiliser une palette pour meuble
Tu peux utiliser également une palette pour meuble BUILDIFY pour ton projet à la place d‘une europalette classique. Celles-ci sont déjà poncées, tu peux donc évidemment passer la première étape de travail.
Marquer des quarts de cercle
02
Scier un quart de cercle des éléments faciaux (E). Si tu disposes d‘un seau ou d‘un saladier d‘un diamètre de 300 mm, tu peux dessiner simplement l‘arrondi avec un crayon sur la plaque à triple couche. Tu peux dessiner autrement un cercle à l‘aide d‘un cordeau, d‘un clou et d‘un crayon. Attache alors le clou et le crayon ensemble de manière à ce que le cordeau qui les relie mesure 150 mm. Tiens le clou avec une main au centre du cercle à dessiner, tends le cordeau et dessine avec le crayon le cercle sur la plaque.
Découper les arrondis
03
Une scie sauteuse permet de réussir l‘arrondi. La partie visible plus tard doit être orientée vers le bas pendant le sciage car la scie sauteuse avance par à-coups et les copeaux peuvent alors apparaître plutôt sur la face supérieure. Veille à ce que la plaque triple couche soit bien fixée aux tréteaux ou à ta table de travail.
Poncer les arêtes de coupe
04
Lisse toutes les arêtes de coupe avec du papier abrasif. Utilise pour cela un bloc de ponçage et du papier abrasif avec un grain de 120.
Fixer les supports des tiroirs
05
Quatre tiroirs sont prévus pour combler les espaces creux dans l‘europalette. Pour qu‘ils puissent glisser facilement, on colle deux contreplaqués sérigraphiés (A) à la palette pour jouer le rôle de supports. Utilise des serre-joints ou des pinces à ressort pour pouvoir comprimer ensemble les parties collées jusqu‘à ce que la colle soit entièrement sèche.
Fixer le panneau du bas sur la palette
06
Le panneau du bas (B) en contreplaqué est collé sur le côté supérieur de la palette. Applique pour cela la colle sur la palette et place avec précision le panneau du bas dessus.
Pour les petites surfaces, la colle peut être appliquée directement avec le tube. Pour appliquer sur des surfaces plus larges, tu peux choisir d‘utiliser des pots plus grands. Utilise ici une spatule en plastique. Les spatules contenant du fer ne doivent pas être utilisées pour éviter d‘éventuelles décolorations.
Essuyer immédiatement la colle qui déborde
Tant que la colle n‘est pas encore sèche, elle peut être facilement essuyée avec un chiffon. Une fois sèche, ce n‘est plus possible. Essuie donc de préférence immédiatement la colle qui a débordée des endroits où elle ne doit pas être appliquée.
Laisser sécher le collage
07
Tu peux utiliser à nouveau des serre-joints ou des pinces à ressort pour pouvoir comprimer ensemble les parties collées jusqu‘à ce que la colle soit entièrement sèche. Tu peux placer un poids comme un sac de ciment au centre du panneau du bas pour produire la pression nécessaire.

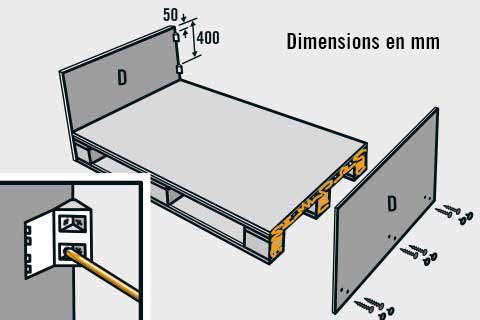

Visser les raccords d'angle aux parois latérales
08
Visser deux raccords d‘angle sur chacune des deux parois latérales (D) de façon à ce qu‘elles soient bien alignées à l‘arrière. Afin de visser les parois latérales et les pieds de la palette, pré-perce la plaque triple couche aux endroits correspondants avec un foret à bois de 3 mm. Utilise une fraise pour fraiser les trous pour que les têtes de vis ne dépassent pas ensuite de la surface en bois mais qu‘elles soient bien alignées. Applique de la colle aux endroits correspondants de la palette et visse les parois latérales avec une visseuse sans fil. Une fois vissées, enfoncer des cache-vis sur les têtes des vis pour les cacher et tu obtiendras une surface nette.
Faire attention aux clous dans l'europalette
Fais attention aux clous qui solidarisent l‘europalette. Tu devras peut-être placer les trous de perçage en fonction.
Fixer le panneau arrière
09
Le panneau arrière (C) est également pré-percé et fraisé à six endroits. Applique à nouveau de la colle aux endroits correspondants de la palette ainsi que sur les parties courtes des parois latérales. Visse le panneau arrière à travers les raccords d‘angle qui se trouvent sur les parois latérales. Veille à ce que les bords aux jonctions entre les parois latérales et le panneau arrière soient bien alignés.
Fixer les éléments faciaux
10
Fixe deux raccords d‘angle sur chaque élément facial (E) sur le côté et en bas. Les éléments faciaux sont ensuite collés au panneau du bas et aux parois latérales. Les éléments (E) sont identiques. Les éléments sont un peu plus hauts que larges, c‘est pourquoi tu dois veiller à bien les positionner. Les bords supérieurs doivent être alignés aux parois latérales. Quand les éléments sont bien en place, tu peux les visser directement à travers les raccords d‘angle.
Stabiliser davantage la construction de base
11
La construction de base est prête. Tu peux la stabiliser davantage en vissant le panneau du bas et les parois verticales ensemble à travers d‘autres raccords d‘angle. Place-les à 50-100 mm des angles intérieurs des parois latérales.
Fabriquer les tiroirs
12
Fabrique quatre tiroirs pour combler les espaces creux dans l‘europalette. Un tiroir se compose de cinq éléments – le panneau du bas (F), le panneau arrière (H), le panneau avant (G) et deux parois latérales (I). Perce au centre du panneau avant avec un foret pour bois de 3 mm un trou, qui servira ensuite à y visser la poignée. Applique de la colle sur les côtés courts verticaux des parois latérales et sur les quatre côtés courts du panneau du bas.
Assembler les éléments du tiroir
13
Veille à travailler sur un support plan pour que le dessous du tiroir soit bien aligné. Assemble les cinq éléments et fixe-les avec deux gros serre-joints. Le panneau avant dépasse légèrement à gauche et à droite. Veille à ce que les parties qui dépassent soient symétriques (30 mm de chaque côté).
Stabiliser le tiroir avec des raccords d'angle
14
Stabilise le tiroir avec des raccords d‘angle. Visse un bouton de meuble dans le panneau avant en guise de poignée.
Fabriquer & insérer les quatre tiroirs
15
Fabrique les quatre tiroirs de la même manière et insère-les ensuite dans le lit.
Ajouter un coussin pour le lit pour chien & le tour est joué
16
Le coussin pour chien est l‘élément qui complète parfaitement le lit pour chien pour offrir un endroit confortable à ton partenaire de projet. Les quatre tiroirs peuvent servir à ranger la nourriture pour chien, les jouets et d‘autres accessoires comme le collier et la laisse.
