Alimentation en eau et évacuation de l'eau
Comment l'eau est-elle acheminée dans la maison et où s'écoule-t-elle? Tu trouves ici toutes les informations sur le thème de l'alimentation et de l'évacuation – pour que tout reste au sec!
Les systèmes d'alimentation acheminent l'eau à des endroits où il n'y en a pas. Lorsqu'ils sont parcourus par l'eau, les tuyaux d'alimentation sont toujours sous pression afin de garantir un débit constant.
Les conduites d'évacuation sont fabriquées dans un matériau fin, généralement du plastique ou du cuivre, au diamètre réduit. Le calcaire et la corrosion par piqûres ne pouvant affecter le plastique, ce matériau est souvent privilégié à d'autres. Les conduites d'eau sont en outre soumises à de strictes directives, telles que le règlement suisse (SVGW) sur l'eau potable et les normes DIN.
Les conduites d'évacuation servant uniquement à évacuer l'eau, ses tuyaux ne sont pas sous pression et présentent un diamètre plus important.
| Élément sanitaire | Diamètre de la conduite d'évacuation en mm pour un raccordement simple |
|---|---|
| Lavabo, lave-mains | 40 |
| Évier de cuisine, lave-vaisselle, lave-linge jusqu'à 6 kg, douche, baignoire, urinoir, évacuation au sol | 50 |
| Lave-linge 6-12 kg, évacuation au sol DN 70 | 70 |
| Toilette, évacuation au sol DN 100 | 100 |
Ces diamètres de tuyau sont utilisés pour des raccordements simples à un tuyau de descente de 110 mm de Ø. Si plusieurs objets de drainage sont raccordés à la même gaine d'un tuyau de descente, on optera pour un diamètre de tuyau supérieur d'un cran. Même chose si le câble de raccordement possède plusieurs changements de direction.
En cas de diamètre trop grand, il manque de profondeur pour les particules solides. Des matières polluantes se déposent alors dans le tuyau et le bouchent.
En cas de diamètre trop petit, le tuyau peut se remplir entièrement d'eau et provoquer que le siphon se vide suite à un manque d'air.
Pour évacuer les eaux d'un bâtiment, les tuyaux de descente doivent être aérés. Au lieu de l'habituelle ventilation de toiture, tu peux monter un aérateur de conduit. Celui-ci assure une bonne aération sans ouverture de toit, ce qui évite d'avoir des zones non étanches. Avec un aérateur de conduit, la ventilation se fait automatiquement. En cas de pression normale ou de surpression, la valve se ferme automatiquement pour éviter les mauvaises odeurs.
Dans le cas de jonctions de tuyaux, un angle de 87° fera l'affaire. Cet angle permet une aération suffisante du tube de raccordement.
Les dispositifs anti-retour empêchent les eaux usées de remonter dans les canalisations, par ex. en cas de fortes pluies ou de canalisations bouchées. Laisse un spécialiste s'occuper de la protection contre le reflux!
Eaux usées et eaux de pluie
En général, les eaux usées et l'eau de pluie sont évacuées dans des systèmes de canalisation séparés. Elles ne doivent en aucun cas être évacuées ensemble. Si cela devait toutefois être le cas, on parle d'un réseau unitaire d'assainissement.
Dans la plupart des municipalités, l'eau de pluie, par ex. du toit, ne doit pas s'écouler dans la canalisation. On doit le laisser s'infiltrer. Elle doit rejoindre l'eau souterraine; ainsi le cycle naturel de l'eau est préservé. On peut utiliser l'eau de pluie principalement autour de la maison: pour arroser le jardin, pour la chasse d'eau des toilettes ou le lave-linge.
Demande d'autorisations
La conduite d'eau dans une canalisation d'eaux usées, éventuellement unitaire, doit être autorisée par les autorités compétentes. Selon l'ampleur de ton projet de construction, tu devras potentiellement faire appel à un spécialiste ou obtenir d'autres autorisations. Pour savoir si cela est le cas pour toi, renseigne-toi auprès des autorités compétentes!
Différence entre les conduites d'eau froide, les tubes haute température (HT) et les tuyaux de canalisations enterrées (KG)
Éviter les dégâts dus au gel

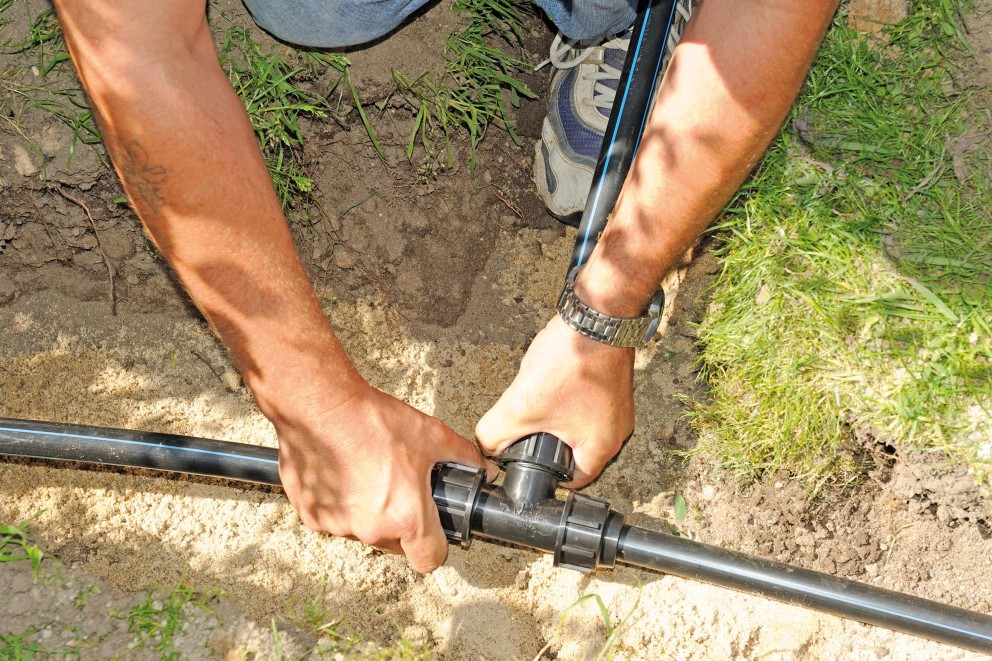

Si ton système d'eau froide est susceptible de geler en hiver, il faut le vidanger avant la saison froide. Tu éviteras ainsi les dégâts causés par le gel. Pour ce faire, pose au point le plus bas du système un robinet à boisseau sphérique, par ex. dans un regard de visite.

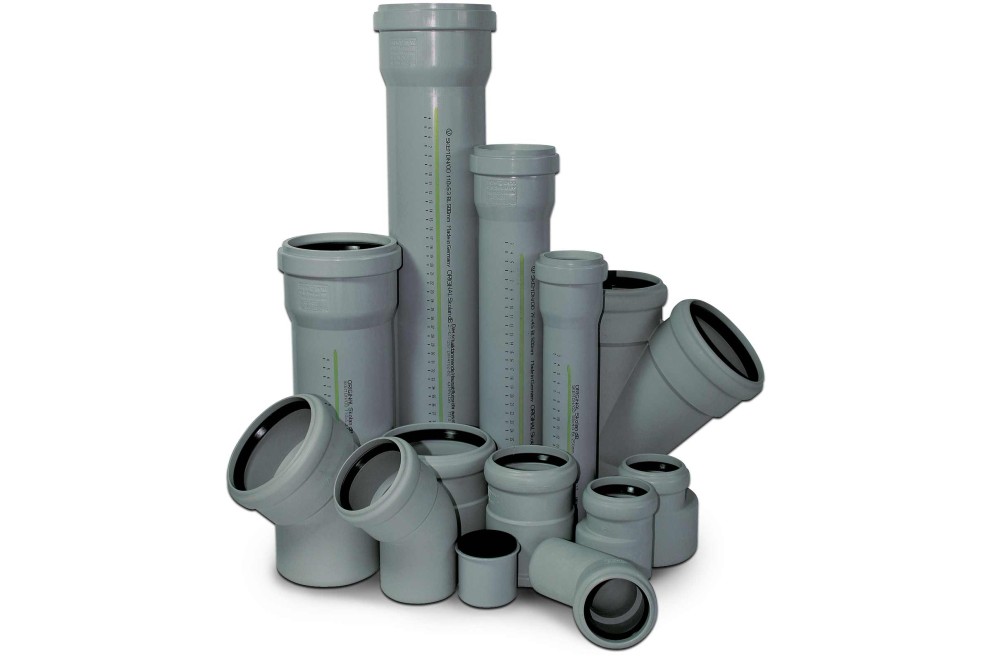

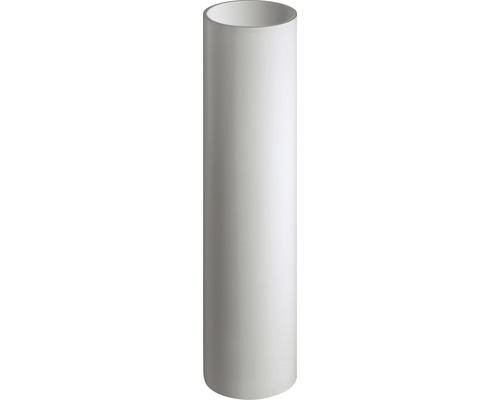

| Nom de l'élément | Utilisation |
|---|---|
| HTEM: tube avec manchon | Morceaux de tubes HT droits qui peuvent s'emboîter les uns dans les autres. |
| HTB: coude | Angle: 15 °; 30 °; 45 °; 67,5 °; 87,5 °; tube coude à angle, etc. |
| HTRE: tuyau de nettoyage | Tuyau avec ouverture pour pouvoir nettoyer la conduite |
| HTEA: dérivation simple | Angle: 45 °; 67,5 °; 87,5 °; pour raccorder une conduite plus petite à la conduite |
| HTDA: raccord double | Angle: 67,5 °; 2 conduites peuvent y être raccordées |
| HTED: raccord Y double angle | Angle: 67,5 °; angle écarté: 90 °; deux conduites sont raccordées au tube dans un angle, c'est pourquoi les deux raccords sont à angle droit l'un par rapport à l'autre |
| HTU: tuyau manchonné | Raccord utilisé par ex. pour réparer un tube |
| HTAM: manchon à enficher | Pour raccorder à des tubes sans manchon enfichable |
| HTL: manchon long | Utilisé par ex. pour réparer des parties du tube |
| HTMM: manchon double | Raccorde deux extrémités de tubes sans manchon |
| HTM: bouchon de manchon | Fermeture pour une extrémité de tube avec manchon |
| HTSW: coude de siphon | Angle de 90 ° |
| HTDSW: coude de siphon double | Angle de 90 ° |
| HTS: raccord à un tube métallique | Raccord pour la connexion du tube HT avec un tube métallique |
| HTUG: raccord à un tube en fonte | Raccord pour la connexion du tube HT avec un tube en fonte |
| HTR: réduction excentrique | Agrandit ou réduit le diamètre de conduit |
| HTGL: tube sans manchon | Pièce de tube droit sans manchon pour raccordement. |
| Manchette | Raccord entre le tube HT et le bonde de vidage d'un élément sanitaire |
| Tuyau flexible | Pièce de tube pour le raccordement d'un tuyau d'aération au toit |
| Collier HT insonorisé | Collier pour le montage insonorisé du tube au mur, les bruits d'écoulement ne sont pas transmis au mur |
| Collier HT | Collier pour le montage insonorisé du tube au mur, les bruits d'écoulement sont transmis au mur |

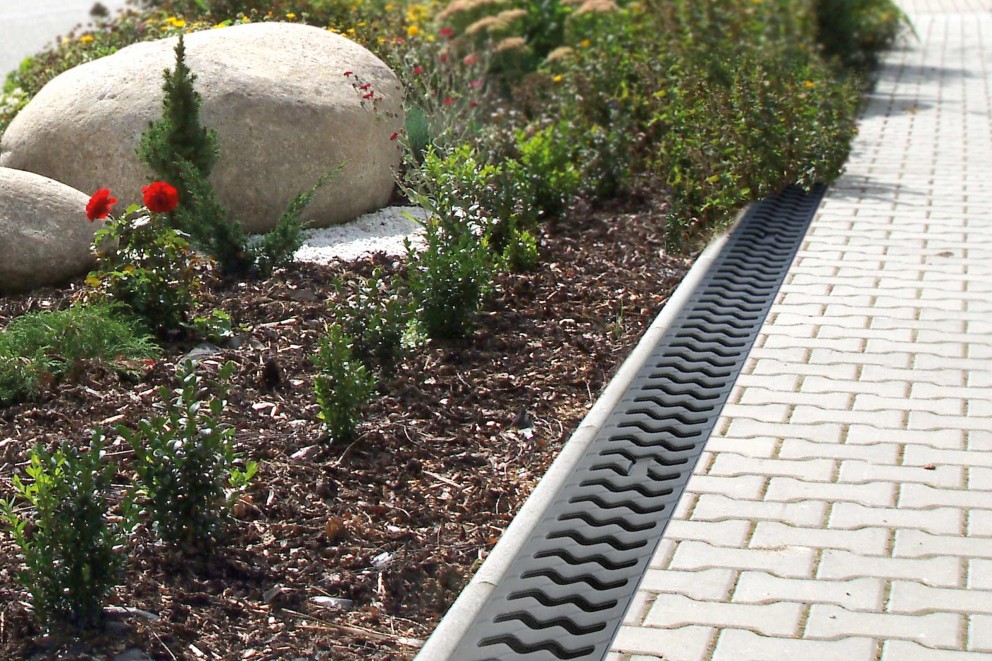

| Siphon de cour | Pièce de construction pour l'évacuation des eaux au sol; différentes variantes pour la salle de bains, le jardin, la terrasse, etc. |
| Bagues d'étanchéité | Pour l'étanchéification des raccords de tubes |
Protection phonique des conduites d'évacuation des eaux usées
Pour le drainage également, l'isolation phonique est importante. Certains tubes HT, tels que les Skolan Safe®, peuvent réduire les bruits du corps et de l'air grâce à une composition de matériaux spécifique, une plus grande épaisseur et des revêtements spéciaux. Les raccordements, manchons, dérivations, etc. sont aussi disponibles dans une variante plus silencieuse, réduisant les sons.
| Tuyau HT | tube haute température à réduction sonore, par ex. Skolan Safe® | |
|---|---|---|
| Matériau | Polypropylène (PP) | polypropylène renforcé en minéraux |
| Couleur | gris | gris clair (RAL 7035) |
| Épaisseur du matériau pour DN 110 (mm) | 2,7 | 5,3 |
| Niveau de pression acoustique (plus il est bas, mieux c'est) | 26 dB | 20 dB |

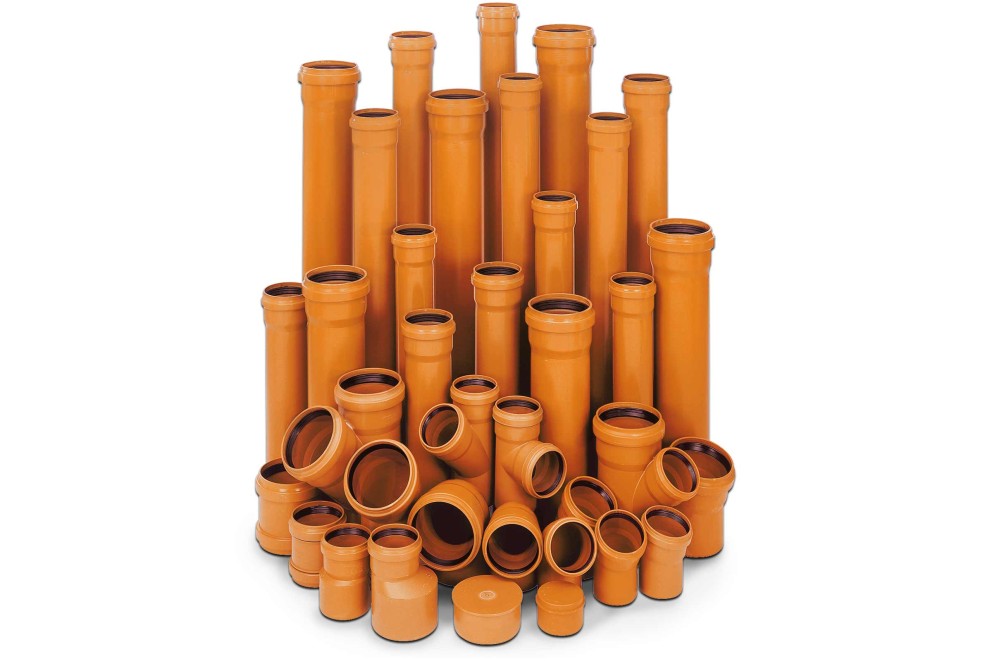

Il existe des systèmes de tuyaux particulièrement robustes, autonettoyants et résistants aux acides & autres solutions alcalines, comme les articles de la série KG 2000.
| Nom de l'élément | Utilisation |
|---|---|
| KGEM: tube avec manchon | Parties droites de tuyaux de canalisations enterrées (KG) qui peuvent être emboîtées entre elles |
| KGB: coude | Angle: 15 °; 30 °; 45 °; 67,5 °; 87,5 °; tube coude à angle, etc. |
| KGRE: tuyau de nettoyage | Tuyau avec ouverture pour pouvoir nettoyer la conduite |
| KGEA: dérivation simple | Angle: 45 °; 87,5 °; afin de pouvoir raccorder une conduite plus petite |
| KGR: réduction, excentrique | Agrandit ou réduit le diamètre de conduit |
| KGUG: raccord sur le tuyau en fonte | Pièce pour raccorder le tuyau de canalisation enterrée (KG) avec un tuyau en fonte |
| KGUSM: raccord pour tuyau en grès (extrémité du manchon) | Raccord pour la connexion du tuyau de canalisation enterrée (KG) avec l'extrémité du manchon d'un tuyau en grès |
| KGUS: raccord pour tuyau en grès (extrémité pointue) | Pièce de raccordement pour la connexion du tuyau de canalisation enterrée (KG) avec l'extrémité pointue d'un tuyau en grès |
| KGMM: manchon double | Raccorde deux extrémités de tubes sans manchon |
| KGM: bouchon de manchon | Fermeture pour une extrémité de tube avec manchon |
| KGU: tuyau manchonné | Raccord utilisée par ex. pour réparer un tube |
| Clapet anti-retour | Pièce qui, en cas de canalisation bouchée, empêche que l'eau usée coule à nouveau dans les conduits d'eaux usées |
| Bagues d'étanchéité | pour l'étanchéification des raccords de tubes |
Utiliser des tuyaux adaptés
Pour le drainage, veille à utiliser exclusivement des tuyaux caractérisés comme tuyaux d'évacuation des eaux usées et ont une autorisation pour la Suisse. En plus du symbole PA, le matériau et le diamètre doivent être indiqués.
Les tuyaux de canalisations enterrées (KG) ne peuvent pas être montés dans la maison, car ils peuvent émettre des vapeurs toxiques en cas de surchauffe. Les tubes HT sont au contraire inadaptés aux zones extérieures.
Planifier ses conduites d'eau
Si l'inclinaison est plus grande, l'eau s'écoule trop vite et des particules peuvent se déposer. Une inclinaison plus petite ralentit l'écoulement des eaux usées si bien que les particules ne peuvent plus être évacuées. Dans les deux cas, cela entraîne à long ou court terme le rétrécissement du tuyau voire son obstruction.
Garde aussi en tête que les dérivations ne se montent pas avec un angle allant à l'encontre du sens d'écoulement mais à moins de 45 ° par rapport au flux. Pour les tuyaux de descente, jusqu'à 88 ° dans le sens de l'écoulement sont possibles. Ton nouveau système de tuyauterie fonctionne presque à vie si tu choisis les bons diamètres.
Dans la maison, installe toujours la conduite d'eau chaude au-dessus de la conduite d'eau froide (jamais l'inverse, sinon la chaleur ascendante réchaufferait la conduite d'eau froide).
Les tubes KG et HT, à eux-seuls, ne suffisent pas pour construire un système d'évacuation d'eaux usées. Tu as également besoin, selon les particularités du lieu de pose, de diverses pièces telles que des siphons coudés à 90 °, des coudes à différents angles, des colliers - isolés ou non – à fixer au mur et encore d'autres éléments . Tu trouveras une sélection de pièces individuelles dans ce graphique, et de nombreux autres dans notre assortiment.
Ici aussi, tu as une série de pièces individuelles nommées d'après leur utilisation. Elles te permettent par exemple de raccorder des tuyaux, même de matériaux différents. Tu y trouves aussi des coudes, pour changer la direction, et des bouchons de manchon permettant de fermer les extrémités des tubes.
Raccords et connexions
Il existe un grand nombre de raccords de tubes en différents matériaux, dimensions et diamètres extérieurs. Cela inclut les jonctions, les connecteurs, les coudes, les dérivations, les embouts et les siphons coudés. Ils sont la plupart du temps composés de caoutchouc vulcanisé ou d'élastomère thermoplastique.
Le caoutchouc vulcanisé possède une excellente résistance aux intempéries aussi bien qu'à l'oxygène et l'ozone. L'utilisation la plus fréquente est la connexion des tuyaux en plastique modernes comme des tuyaux haute température (HT) et des tuyaux de canalisation enterrée (KG), avec de nombreux autres matériaux de tube comme le grès, le béton, la fonte coulée et le ciment de fibre.

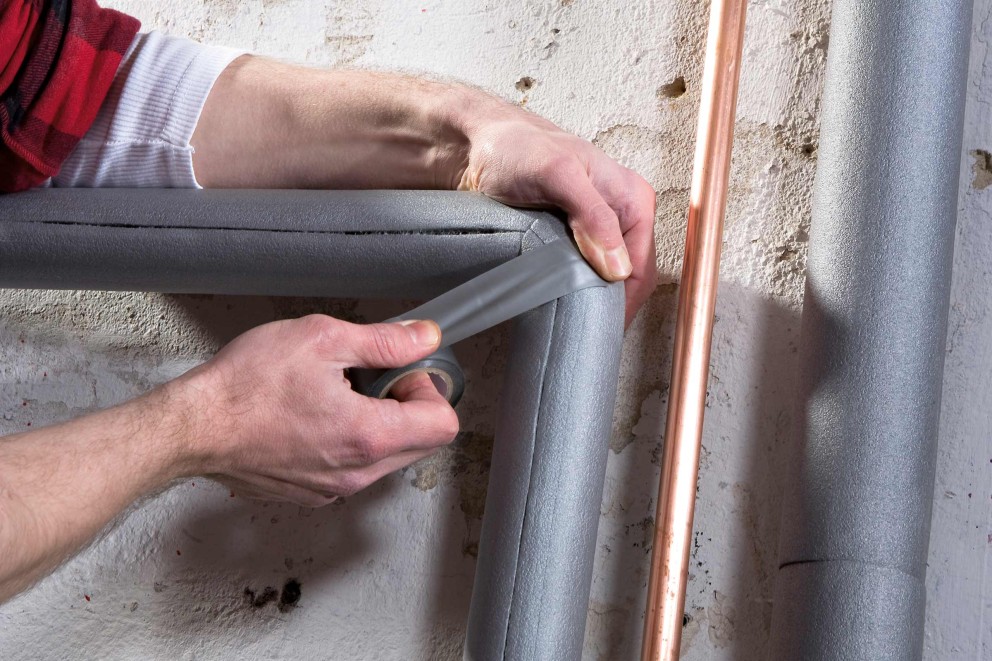

Isoler ses conduites d'eau
Attention aux légionelles!
Les légionelles sont des bactéries pouvant entraîner une pneumonie. Elles se forment notamment dans les conduites non isolées d'eau à usage sanitaire ou industriel. Lorsque l'eau reste longtemps stagnante dans des conduites d'eau potable à une température de 25 à 45 °C, les légionelles se multiplient rapidement. Veille donc à bien isoler tes tuyaux!
