Aménager un système de lit Campingbox pour Ducato/Crafter/Sprinter
Découvre le lit pour voyager. Avec le lit gigogne Christoph de BUILDIFY, tu es équipé pour n‘importe quelle aventure. Il offre beaucoup de place pour dormir, s‘asseoir et ranger. Simplement pratique: emboîte, démarre, déplie et repose-toi.
![Aménager un système de lit Campingbox pour Ducato/Crafter/Sprinter Aménager un système de lit Campingbox pour Ducato/Crafter/Sprinter](https://media.hornbach.ch/cmsm/de/chke2-b9/b56928c0d72e5c580a55ad09de6efc/campingbox-bettsystem-fuer-ducato-crafter-sprinter-aufbauen-as-titel-992x661.jpg)

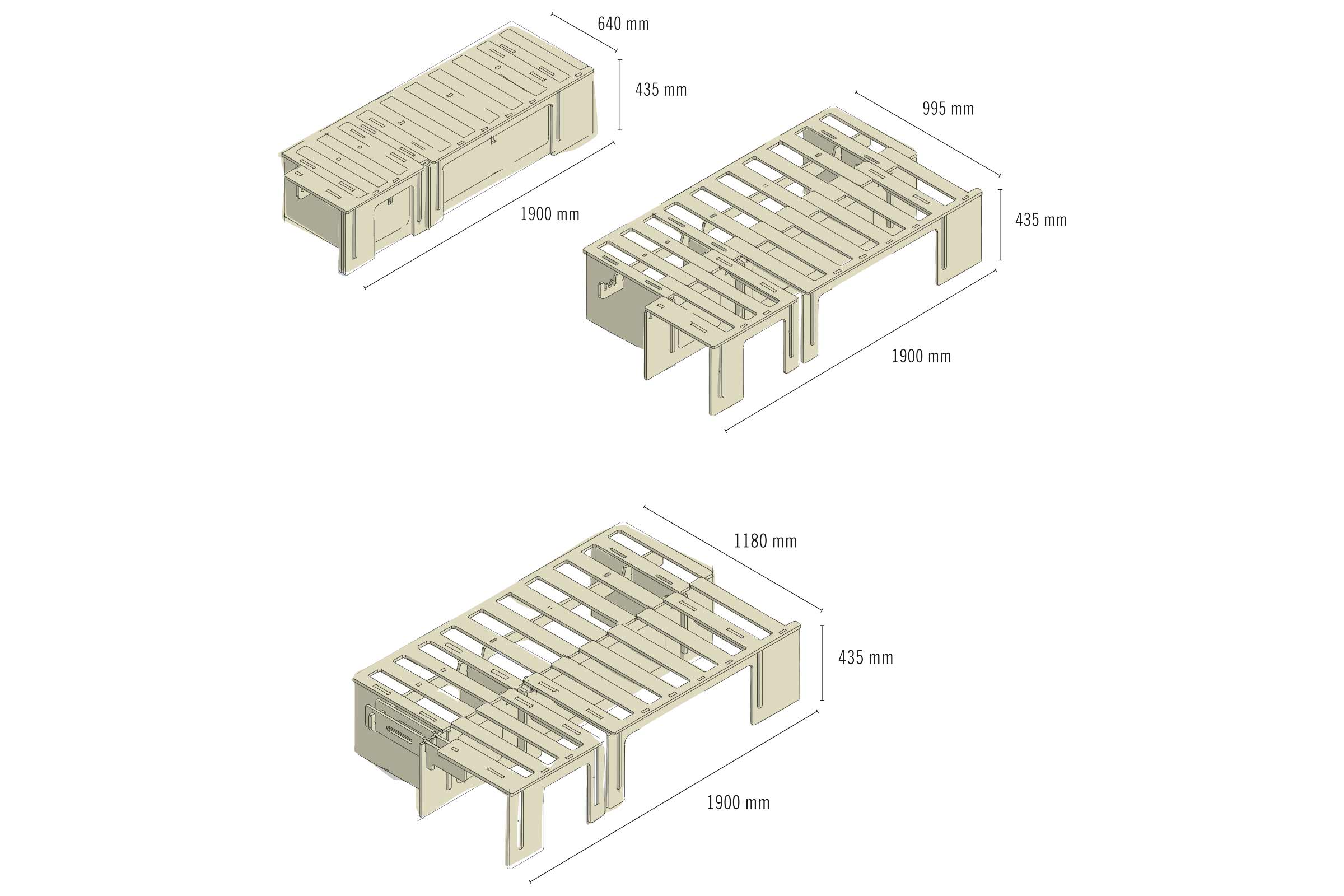

![Sketch système de lit Christoph Sketch système de lit Christoph](https://media.hornbach.ch/cmsm/de/chke2-93/b27a2af547973692096d736451ea00/campingmodul-bett-fuer-ducato-aufbauen-as-02-1200x800.jpg)
Si tu souhaites aménager ce lit dans ton combi VW, il existe un autre modèle Christoph un peu plus petit, aux dimensions adaptées. S'il te faut un lit légèrement plus petit, le lit gigogne Marco pour Ducato, Crafter, Sprinter ou VW est fait pour toi. Voici les instructions.
Ce dont tu auras besoin
Préparation
![Kit de montage système de lit Christoph/Marco Kit de montage système de lit Christoph/Marco](https://media.hornbach.ch/cmsm/ch/fr-ch/chke2-15/ca62632bc0836115cb8c8feff3f8e9/campingmodul-bett-fuer-ducato-aufbauen-as-01-1200x800.jpg)
Sur cette illustration sont représentés tous les éléments du kit de montage pour le lit de camping. Pour l'aménagement, tu auras besoin également des articles supplémentaires présentés. Veille, lors de l'achat, à ce que le kit de montage passe dans ton véhicule.
Peinture & protection du bois
Tu peux aussi évidemment, enduire la Campingbox de laque et de lasure HORNBACH dans ta couleur préférée. Si tu veux protéger le bois, utilise l'huile pour bois incolore HORNBACH.
Étapes de travail
Monter le cadre de la Campingbox

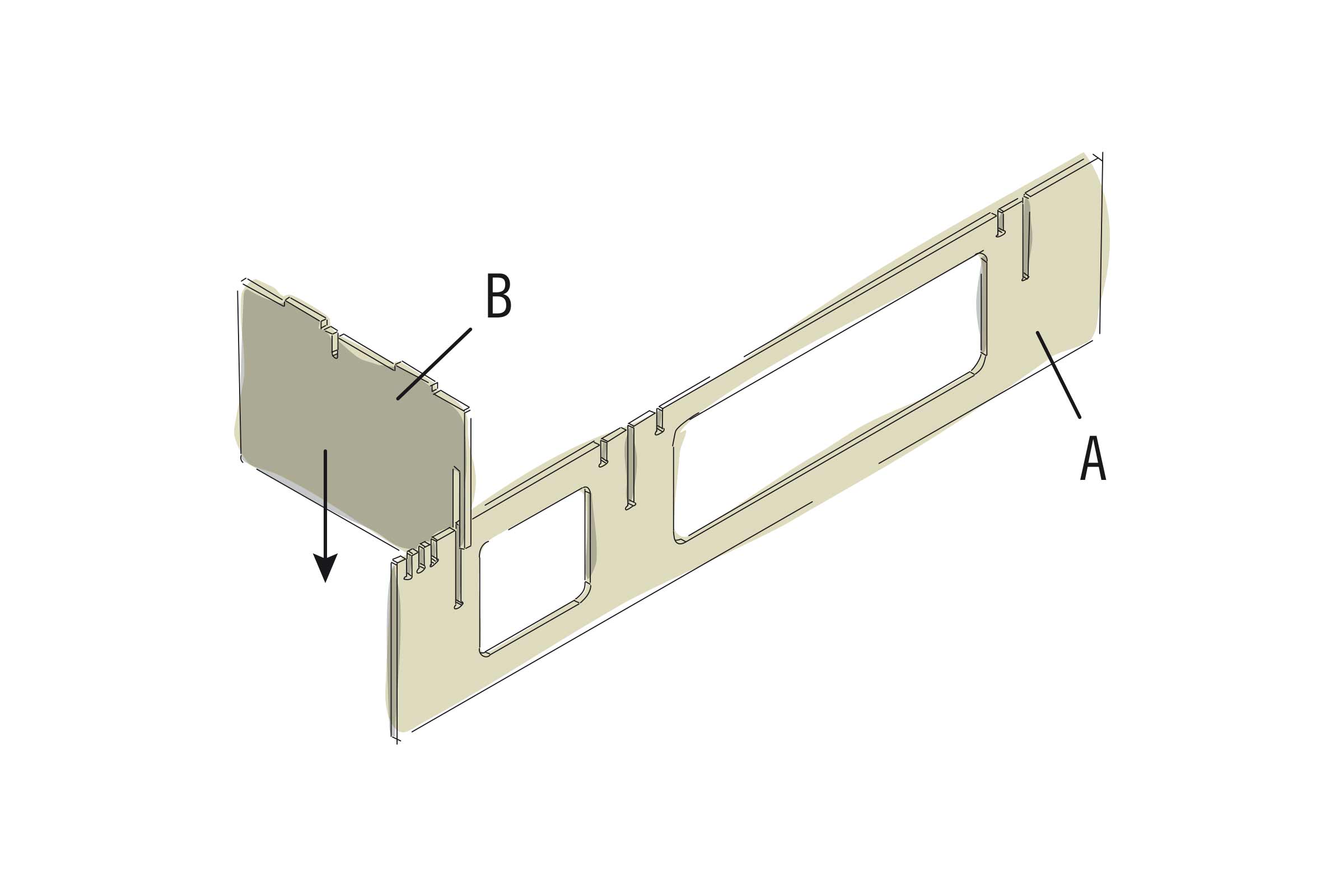

Pose la façade (A) debout et emboîte le premier élément de paroi (B) dans la fente gauche de la façade.
![1e étape de travail 1e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-d3/59a396ed635d00b4e9352834f66581/campingmodul-bett-fuer-ducato-aufbauen-as-03-992x661.jpg
)

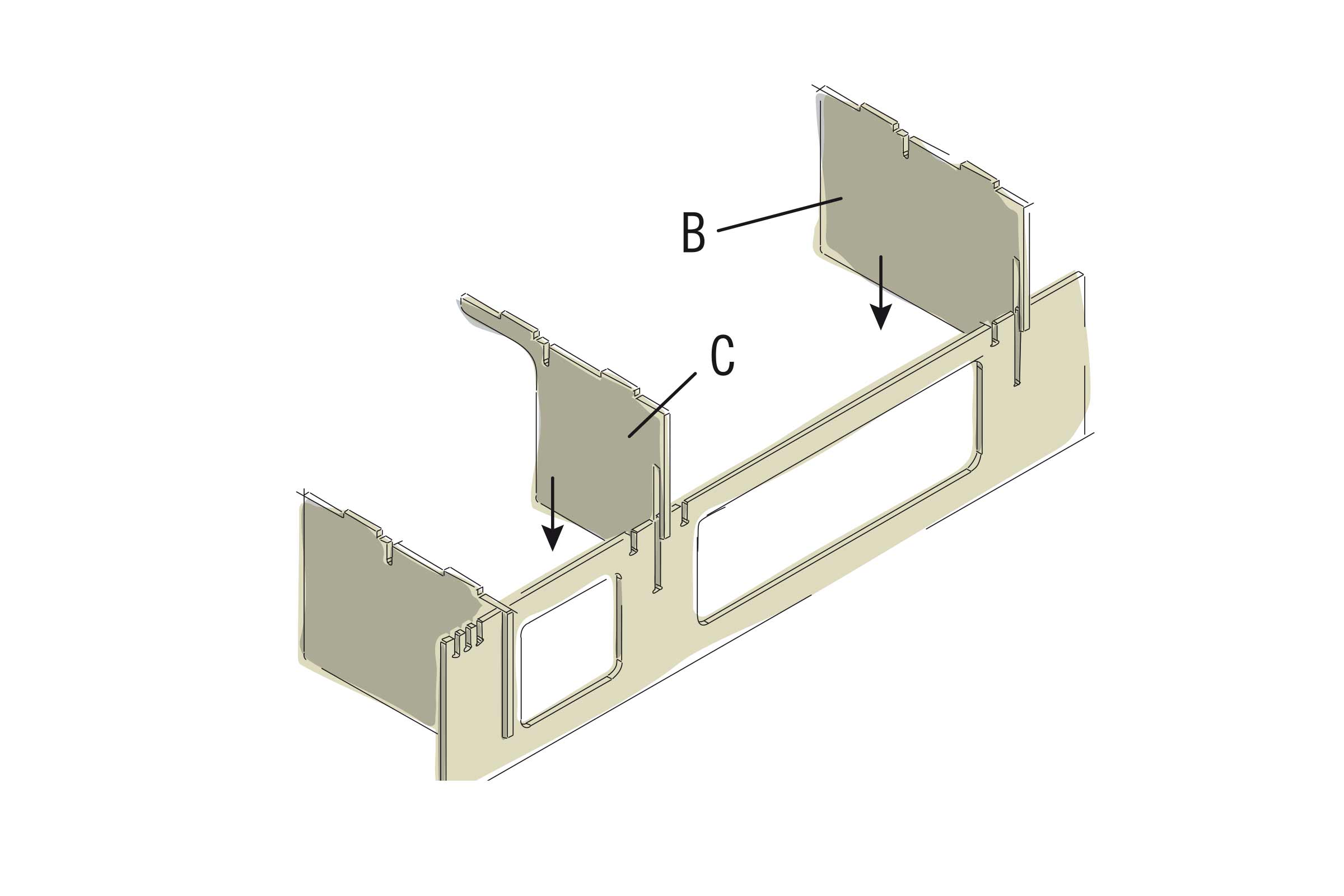

Emboîte le deuxième élément de paroi (B) dans la fente arrière et dans la fente du milieu la paroi intermédiaire (C). Les éléments doivent ensuite être alignés en haut.
![2e étape de travail 2e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-88/421711a4bc38527e2358675483f4d7/campingmodul-bett-fuer-ducato-aufbauen-as-04-992x661.jpg
)

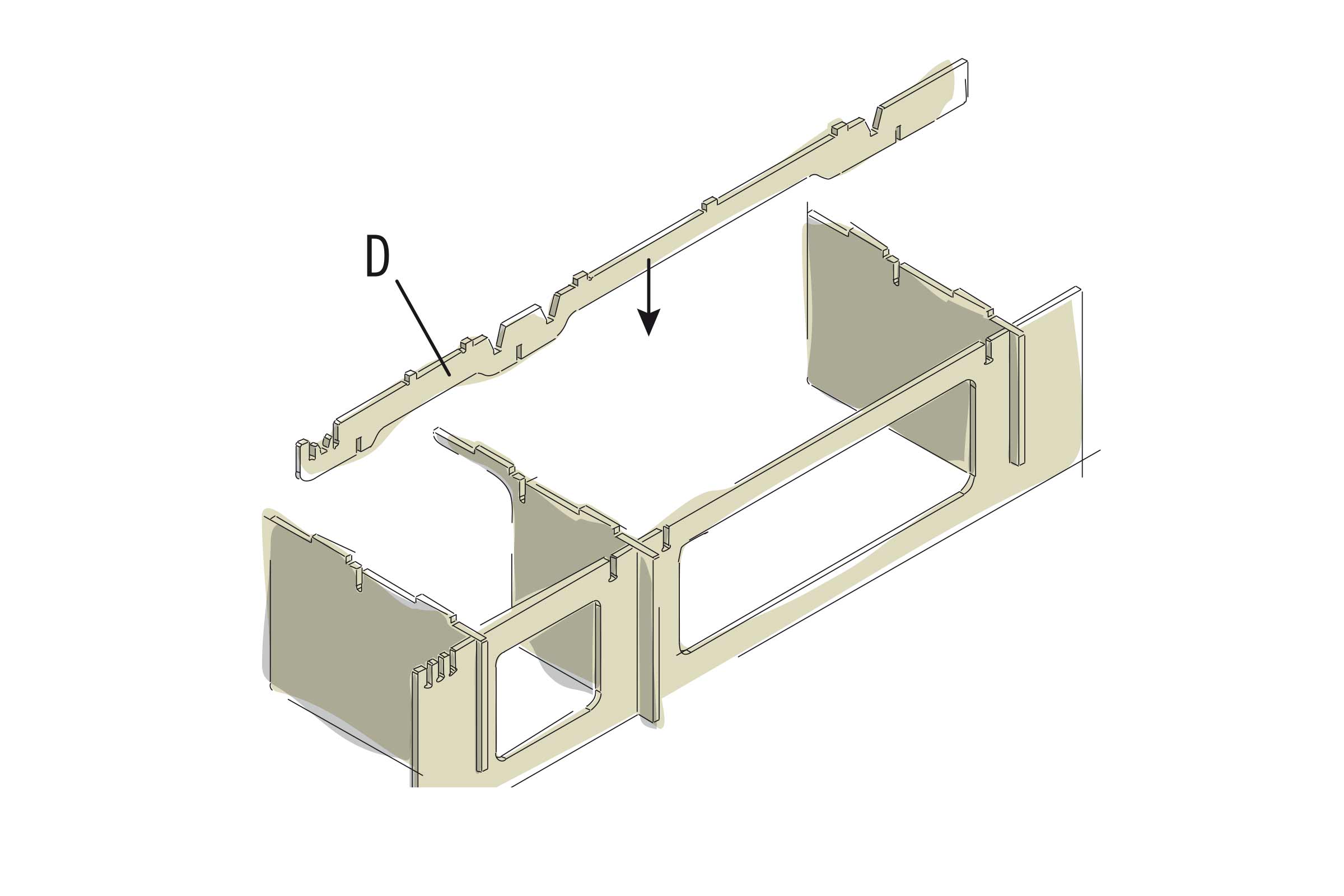

Relie les trois éléments de paroi à l‘aide de l‘étai (D). L‘étai est posé sur le côté, par dessus les deux faces.
![3e étape de travail 3e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-c5/99bca6f0d9a79ec68667dec29b4307/campingmodul-bett-fuer-ducato-aufbauen-as-05-992x661.jpg
)
Les bords supérieurs de l‘étai et des parois doivent être alignés.
![4e étape de travail 4e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-14/a4d6a4b6256111e984cfe4cdc7d137/campingmodul-bett-fuer-ducato-aufbauen-as-06-992x661.jpg
)

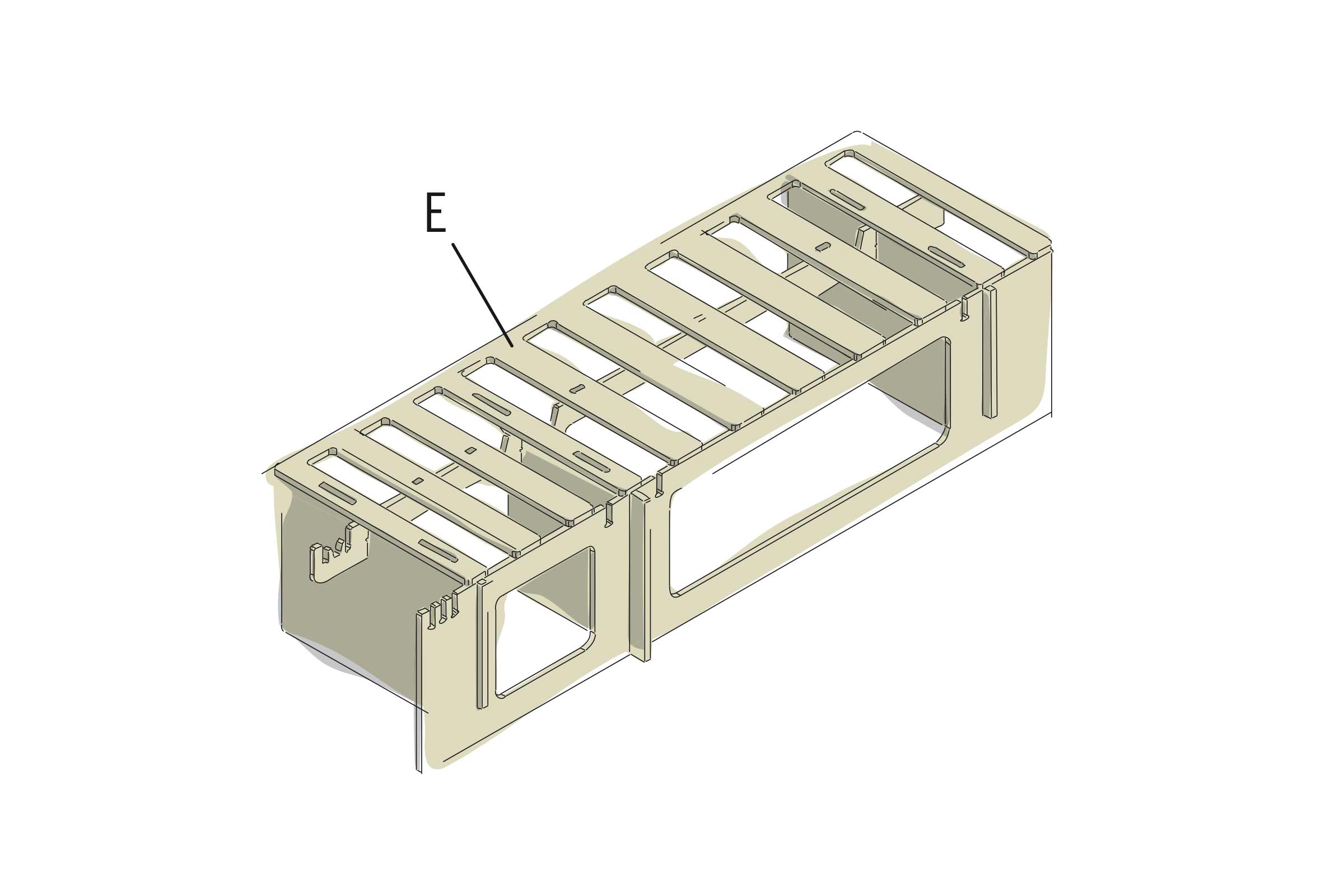

Pose le panneau de recouvrement à lattes (E) sur la partie inférieure montée précédemment, de manière à ce que tous les tenons s‘insèrent correctement dans les rainures pré-découpées du panneau de recouvrement. Appuie fort sur le panneau de recouvrement.
![5e étape de travail 5e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-86/27d990c3d3b225420bea033c16a685/campingmodul-bett-fuer-ducato-aufbauen-as-07-992x661.jpg
)
Utiliser un marteau en caoutchouc blanc
Si les raccords s'assemblent difficilement, tu peux t'aider d'un marteau en caoutchouc. Utiliser de préférence un marteau en caoutchouc blanc et donner uniquement des coups légers.
Monter l'élément gigogne large du lit de camping

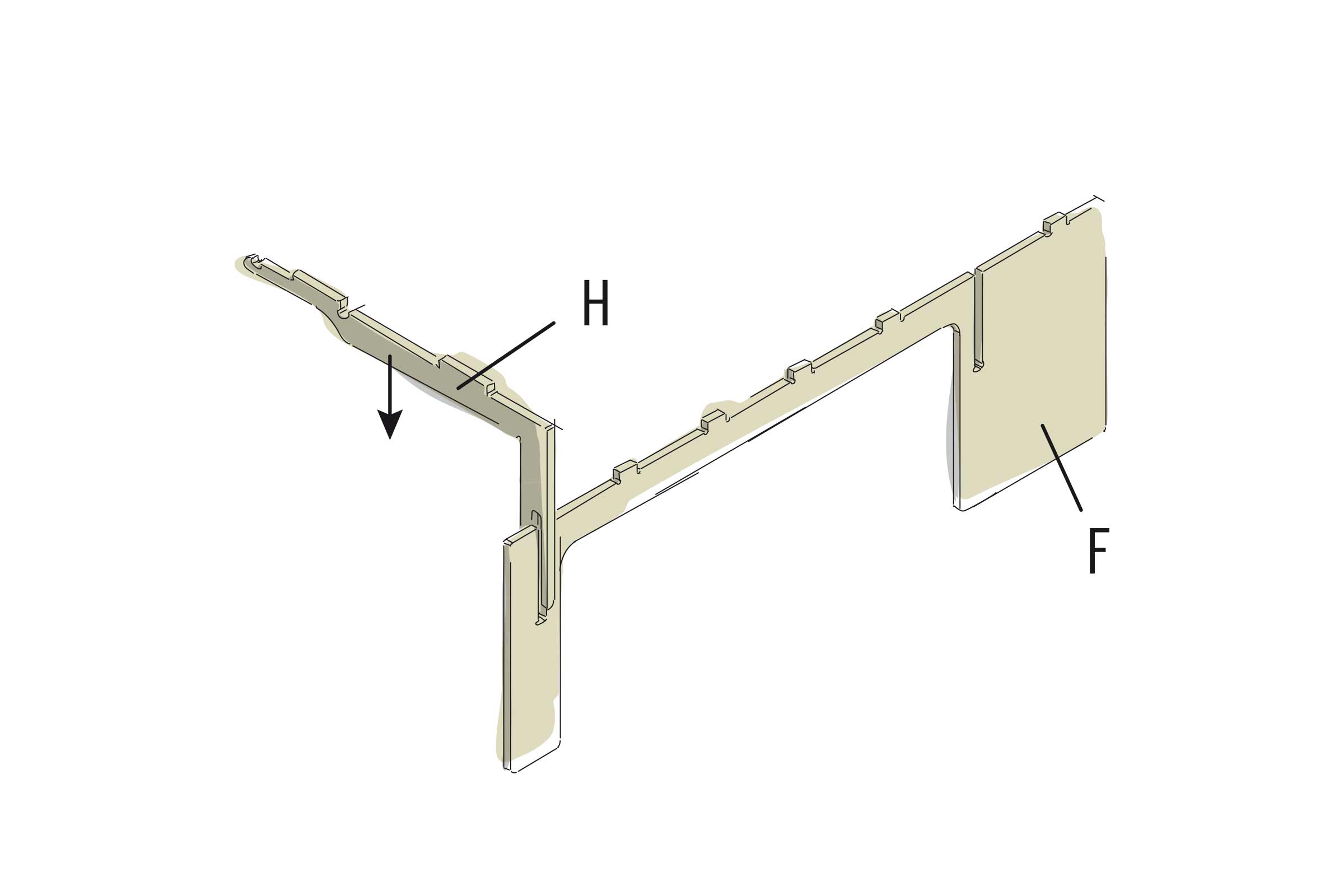

Emboîte le premier étai coudé (H) dans la fente gauche de la façade (F).
![6e étape de travail 6e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-94/92e4f160b1b0e64bd235fc1b05fada/campingmodul-bett-fuer-ducato-aufbauen-as-08-992x661.jpg
)

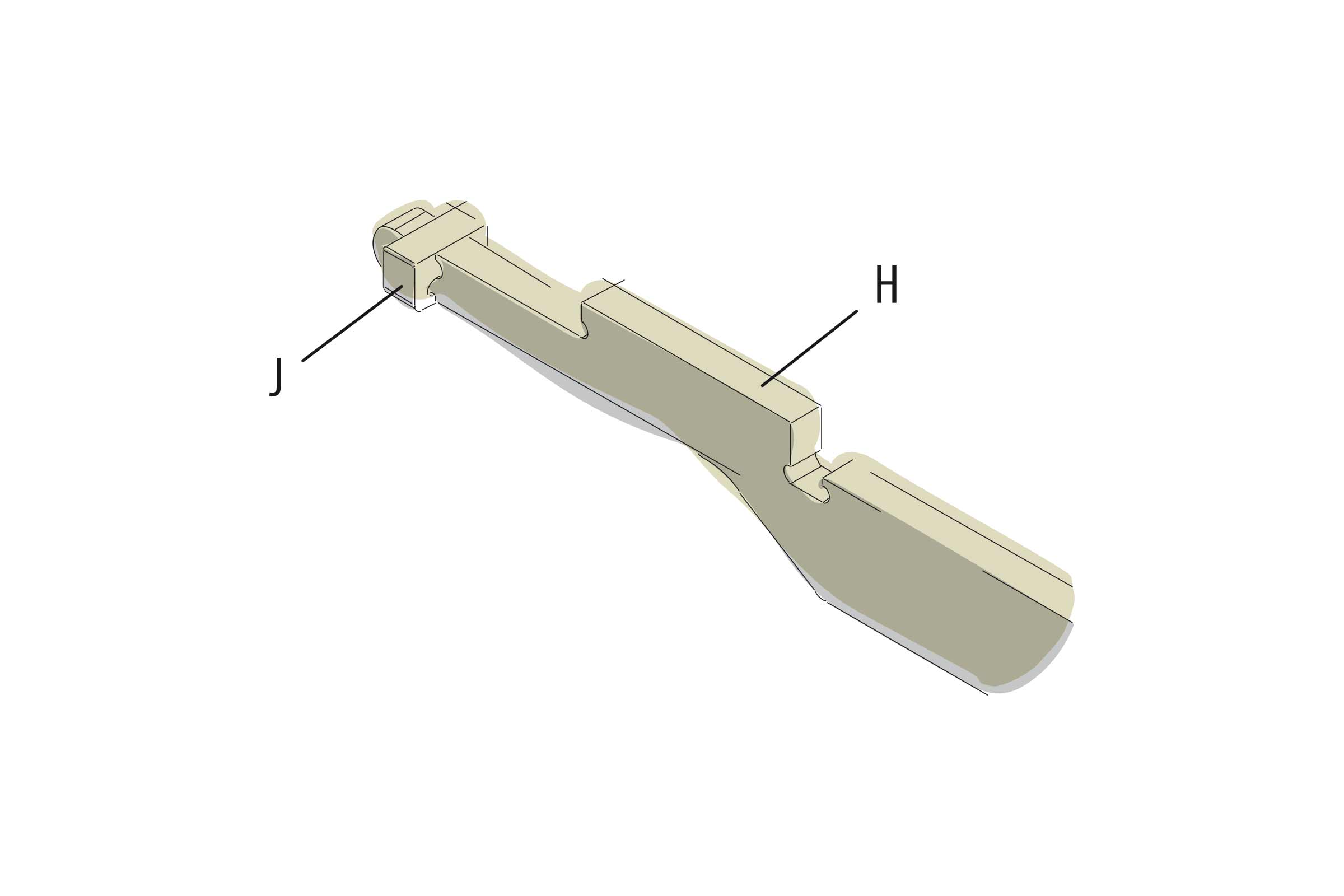

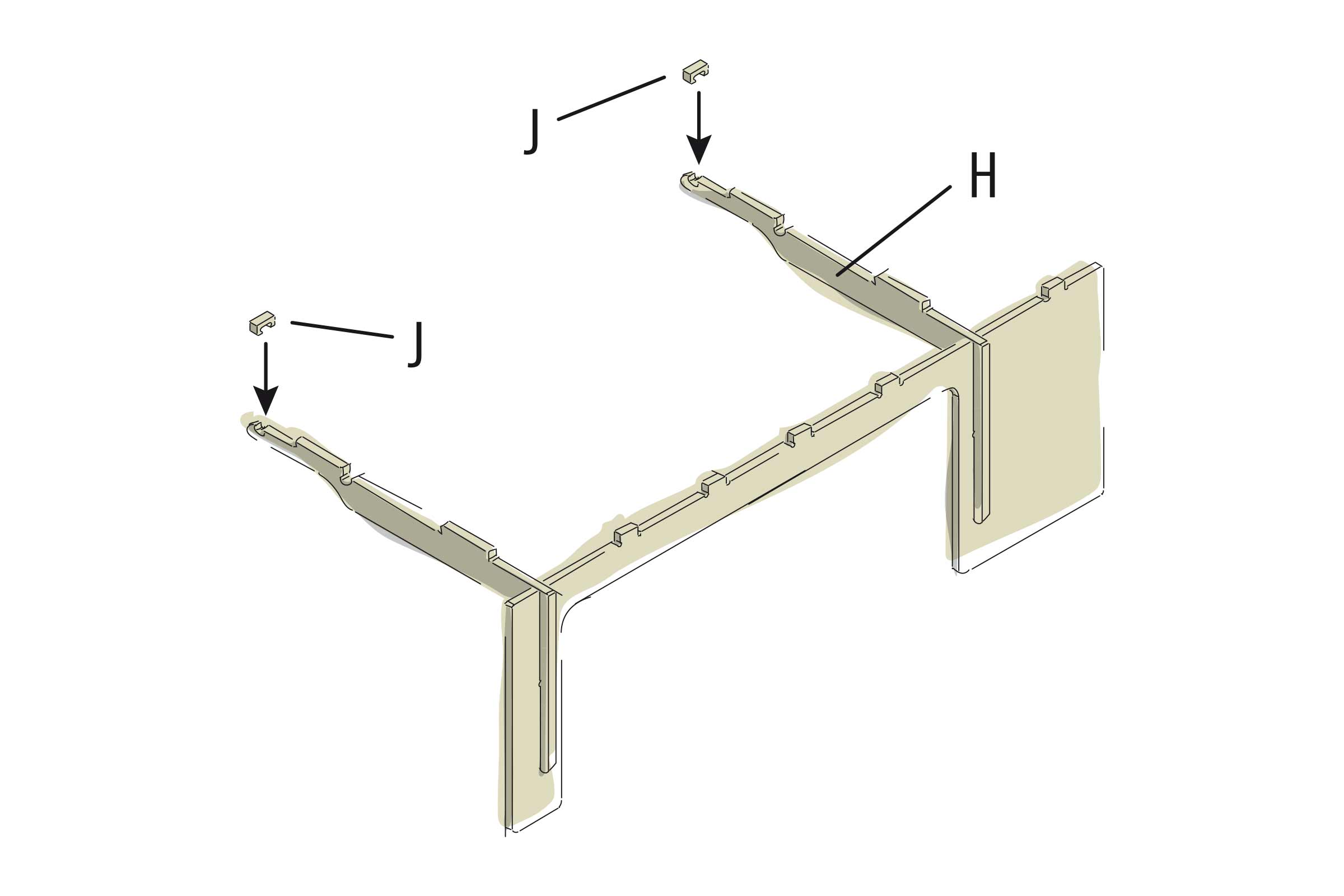

Sur les butoirs (J), retire au papier abrasif, les petites échardes dues à la fabrication,. Emboîte le butoir (J) dans la rainure à l‘extrémité de l‘étai coudé – voir également le schéma détaillé suivant. Monte le deuxième étai coudé également avec le butoir.
![7e étape de travail 7e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-2a/83089b88b9f9576d7612ccfd9f3b3f/campingmodul-bett-fuer-ducato-aufbauen-as-09-992x661.jpg
)
Le butoir empêche l‘élément gigogne de sortir du cadre.
![8e étape de travail 8e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-86/244a2805d6eb263b9cd36b9abbbaed/campingmodul-bett-fuer-ducato-aufbauen-as-10-992x661.jpg
)

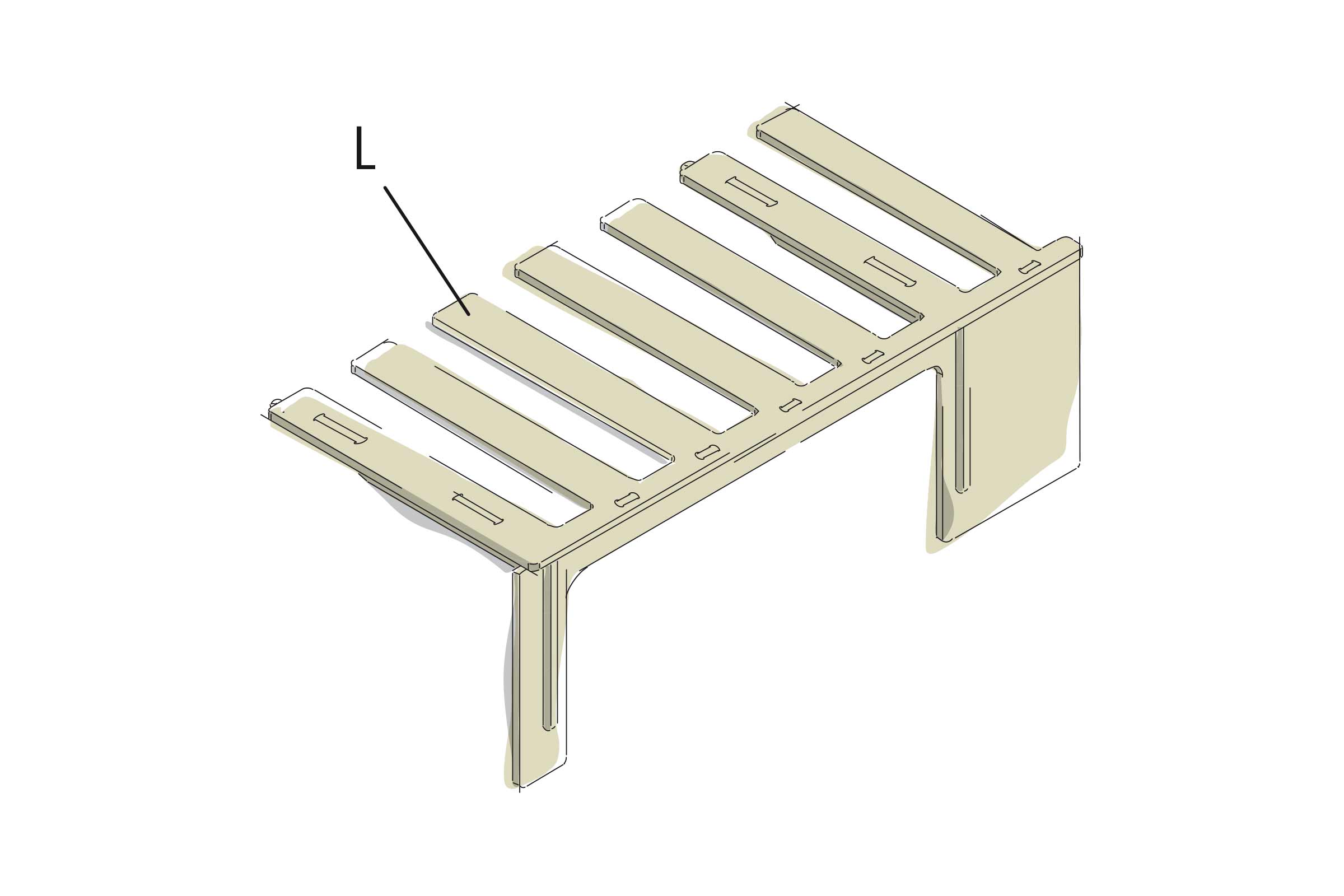

Pose le panneau de recouvrement à lattes (L) sur la partie inférieure montée précédemment. Les tenons doivent s‘insérer correctement dans les rainures pré-découpées.
![9e étape de travail 9e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-27/059a9fce5d13232a8f9bc157e74125/campingmodul-bett-fuer-ducato-aufbauen-as-11-992x661.jpg
)
Monter l'élément gigogne court du lit de camping
Emboîte l‘étai coudé (I) dans la fente gauche et l‘étai coudé (H) dans la fente droite de la façade (G).
![10e étape de travail 10e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-3c/98f9426c5fbf730c66cf9f913ac890/campingmodul-bett-fuer-ducato-aufbauen-as-12-992x661.jpg
)

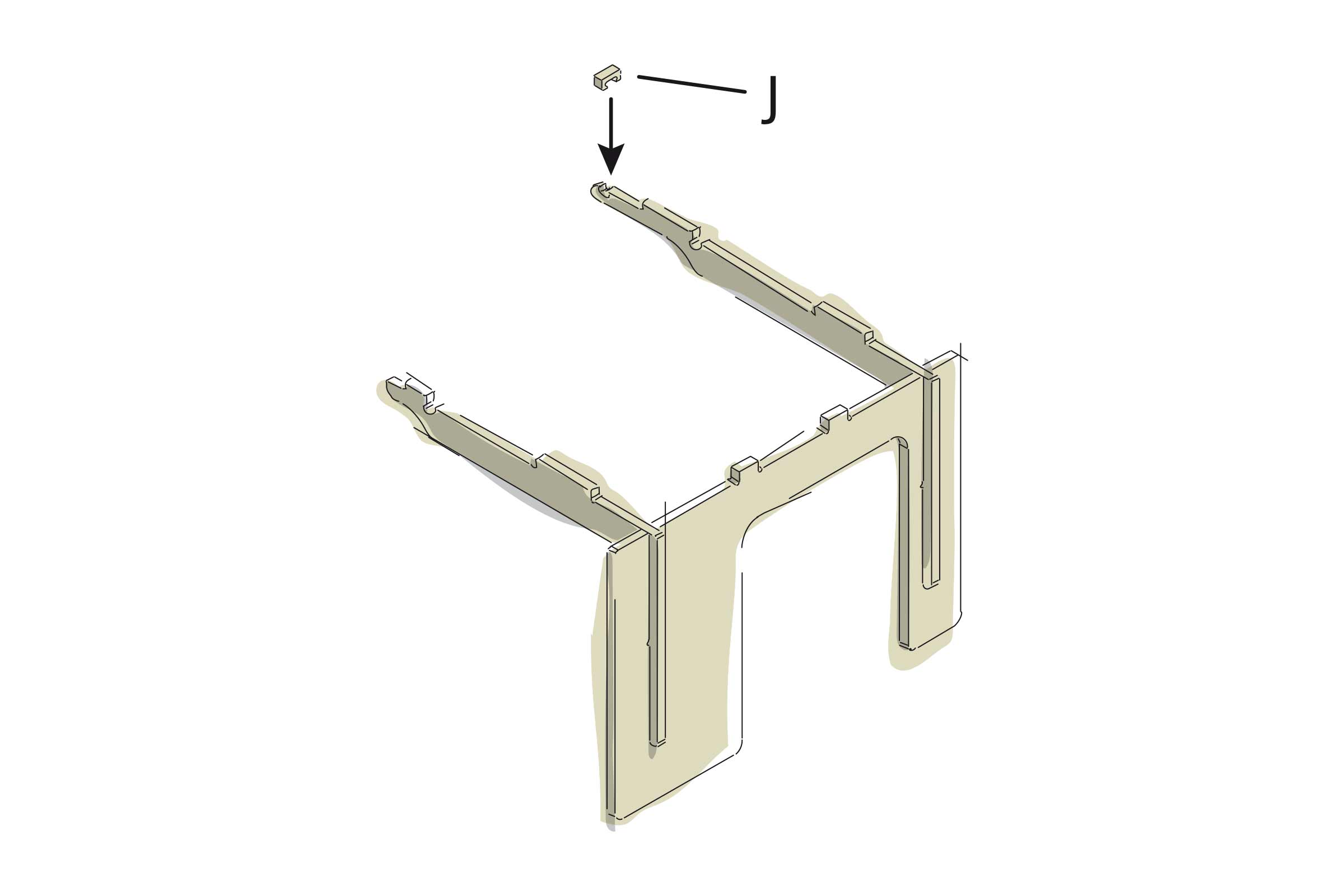

Sur le butoir (J), retire comme précédemment les petites échardes au papier abrasif. Emboîte le butoir dans la rainure arrière de l‘étai coudé (H).
![11e étape de travail 11e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-fa/2f901226b04504e18c13337b7d8692/campingmodul-bett-fuer-ducato-aufbauen-as-13-992x661.jpg
)

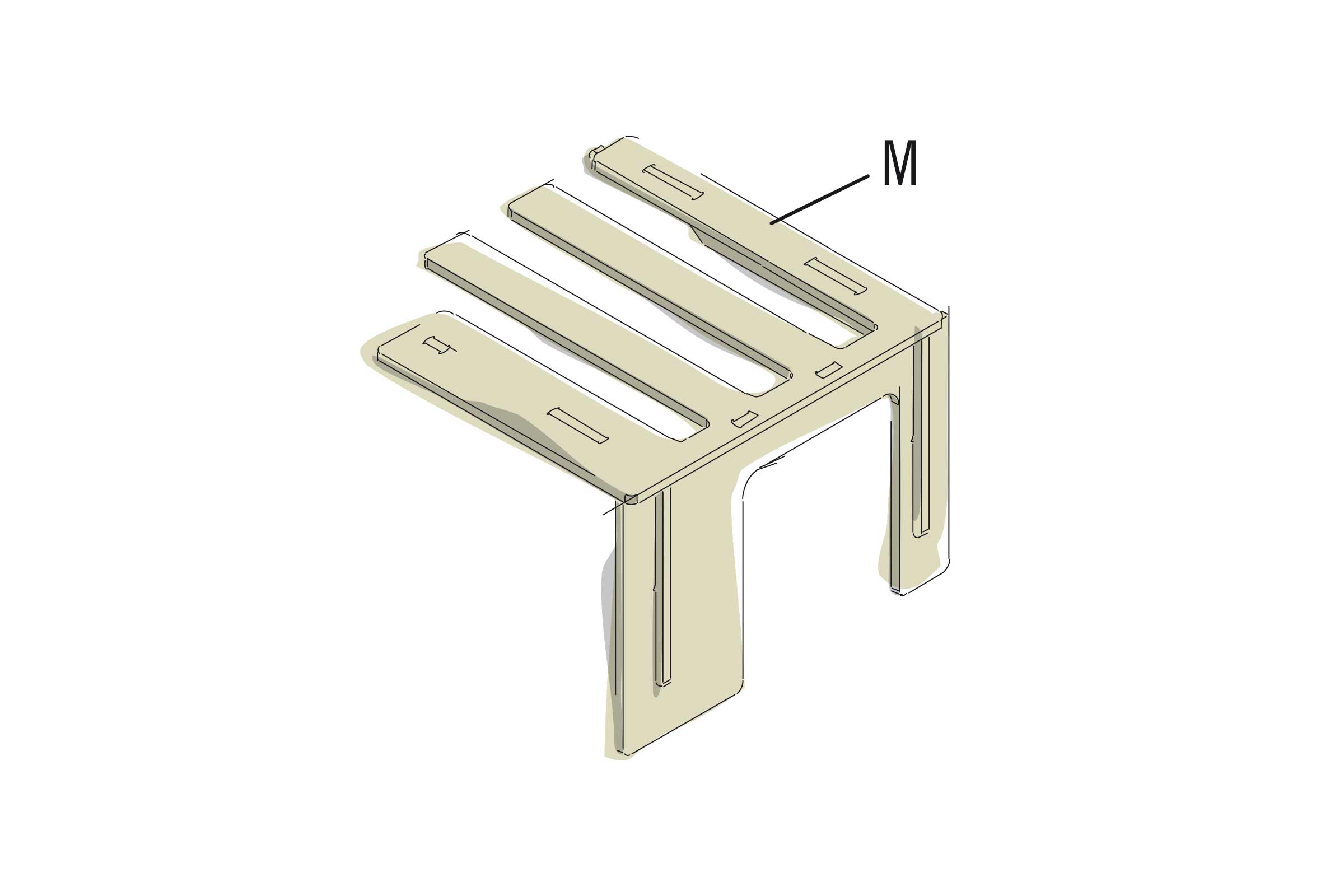

Monte le panneau de recouvrement à lattes (M) sur la partie inférieure montée précédemment.
![12e étape de travail 12e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-dd/7d949a0b6e7e5a3b3cd351d426a827/campingmodul-bett-fuer-ducato-aufbauen-as-14-992x661.jpg
)
Monter la porte des compartiments de rangement

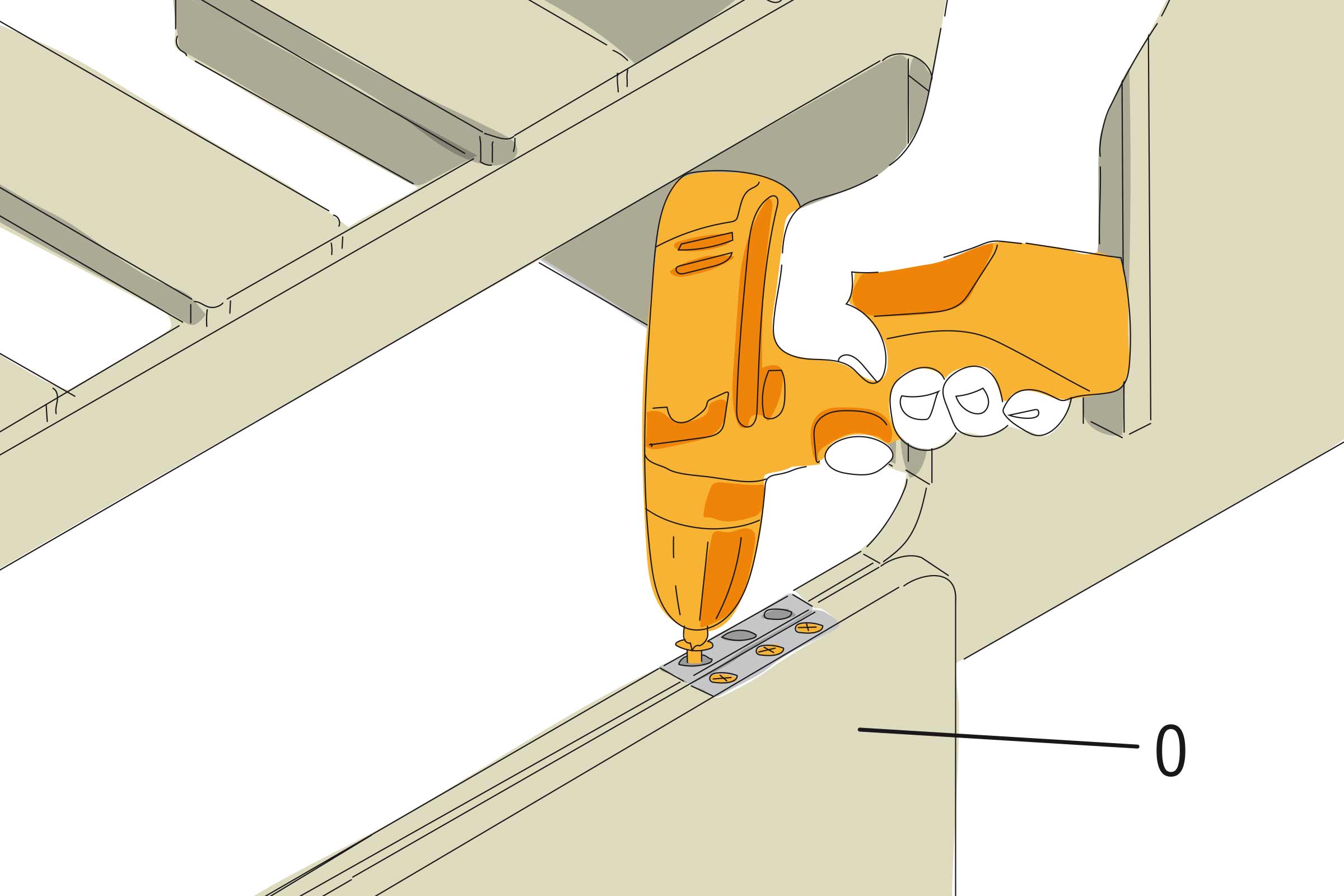

Fixe chaque porte (0 + P) aux ouvertures du cadre à l‘aide de deux charnières. Commence pour cela par visser les charnières à la partie courte des portes, puis aux ouvertures du cadre.
![13e étape de travail 13e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-a0/e7c3c04abd8a82d3739f34b6474c6a/campingmodul-bett-fuer-ducato-aufbauen-as-15-992x661.jpg
)

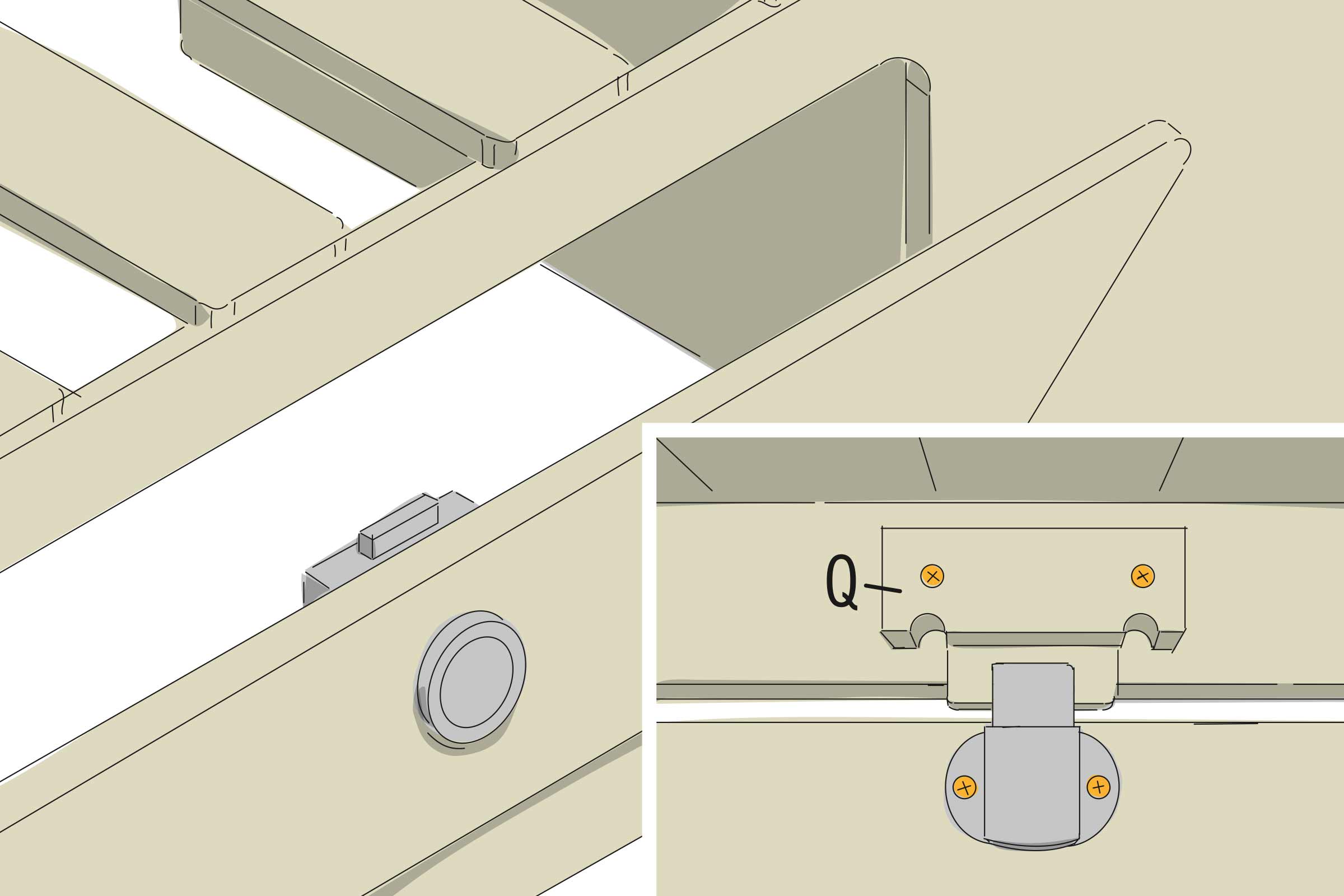

La serrure pour meuble Push Lock est ensuite montée. Poser pour cela par l‘intérieur, la butée fournie avec la Campingbox adaptée à la serrure pour meuble Push Lock.
![14e étape de travail 14e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-fb/e6a2216f4213dcb2c456fe01ae80e1/campingmodul-bett-fuer-ducato-aufbauen-as-16-992x661.jpg
)
Assembler les éléments de la Campingbox
Pose l‘élément gigogne court à l‘extrémité gauche du cadre et sors-le en le tirant vers l‘avant.
![15e étape de travail 15e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-01/620de1920fcc20a3b094ee15b8fdef/campingmodul-bett-fuer-ducato-aufbauen-as-17-992x661.jpg
)

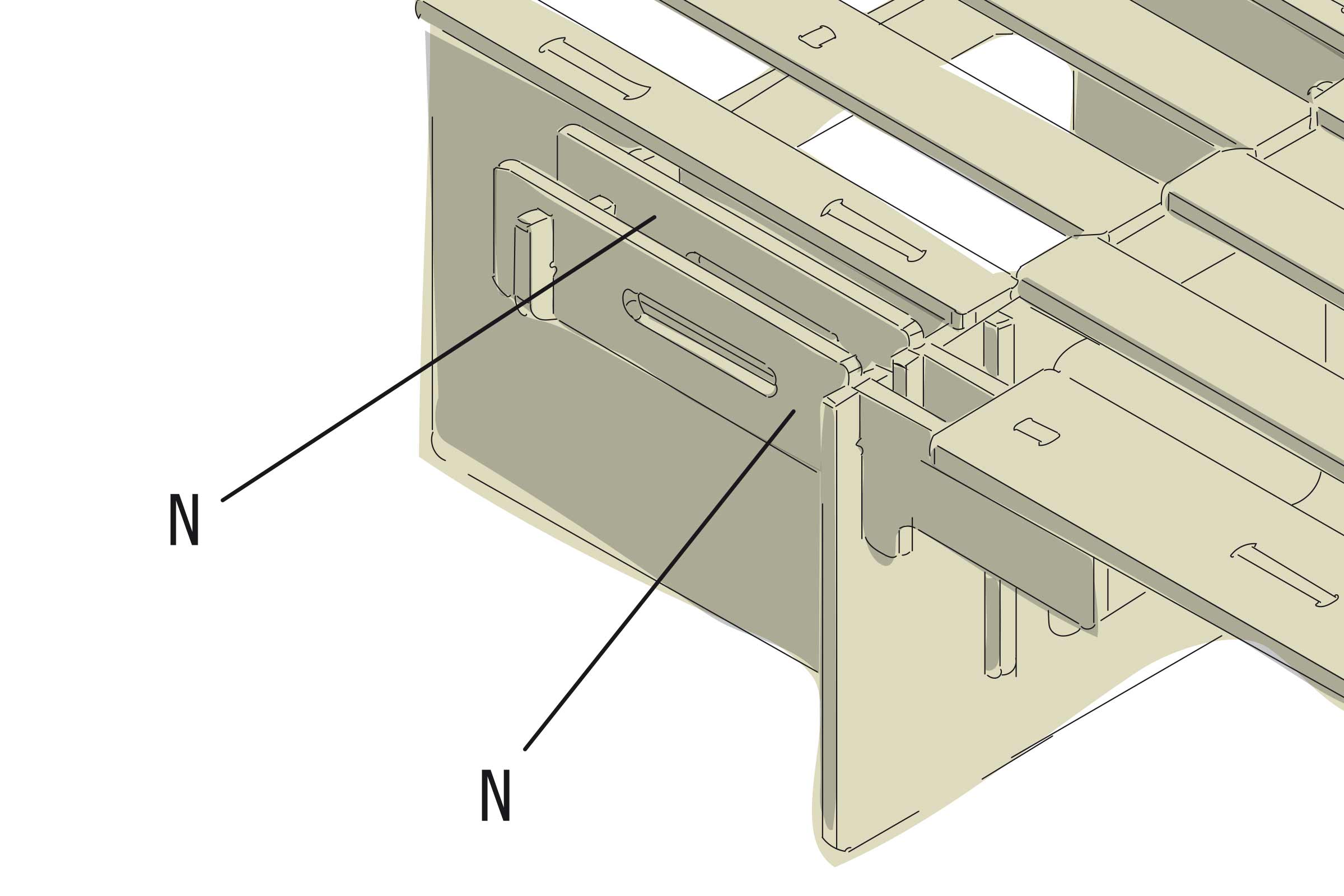

Insère les deux cales (N) dans les rainures de l‘étai (D) placé au dessus et de la façade.
![16e étape de travail 16e étape de travail](
https://media.hornbach.ch/cmsm/de/chke2-88/86aec9e36da2e1092c8c30ce46323b/campingmodul-bett-fuer-ducato-aufbauen-as-18-992x661.jpg
)

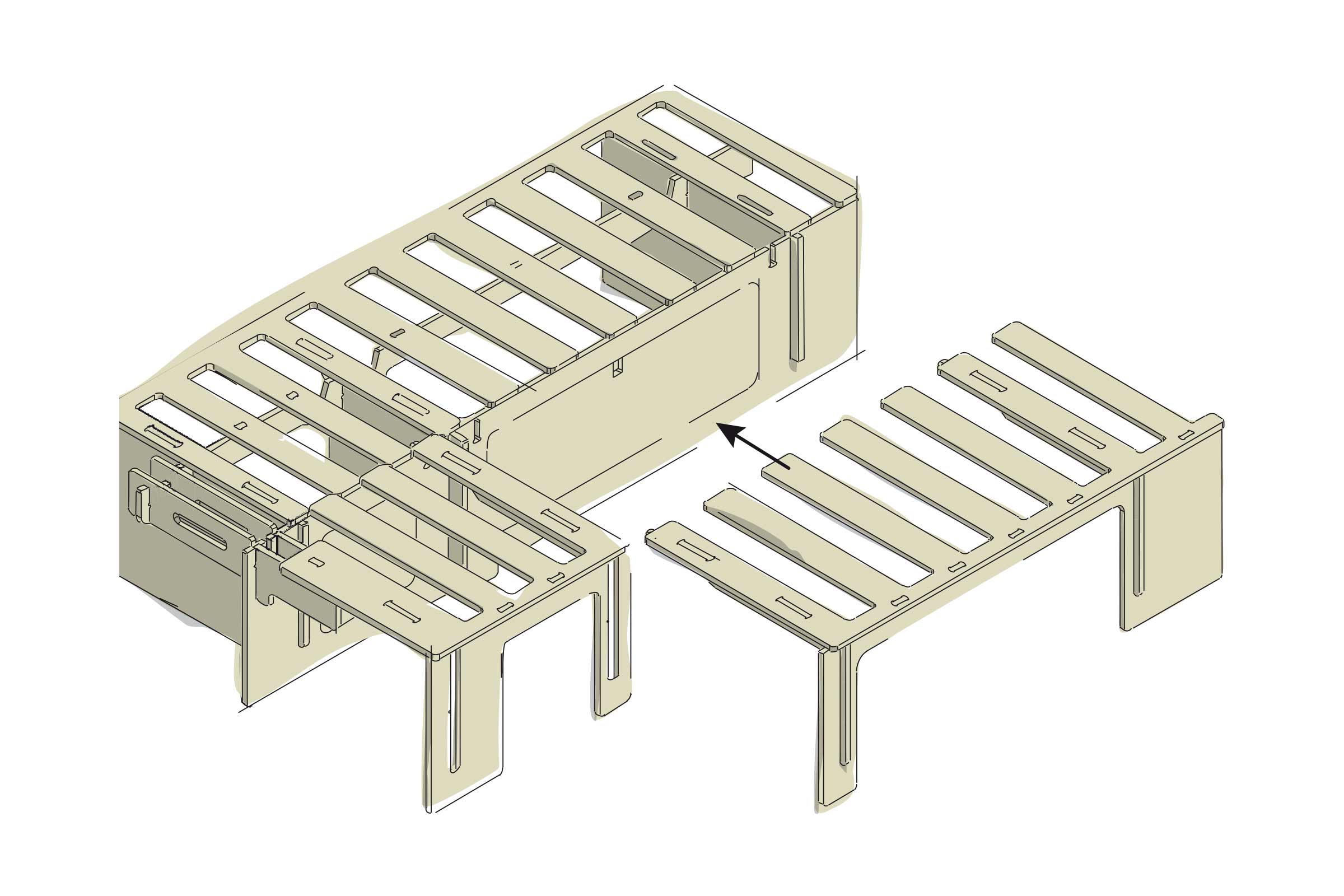

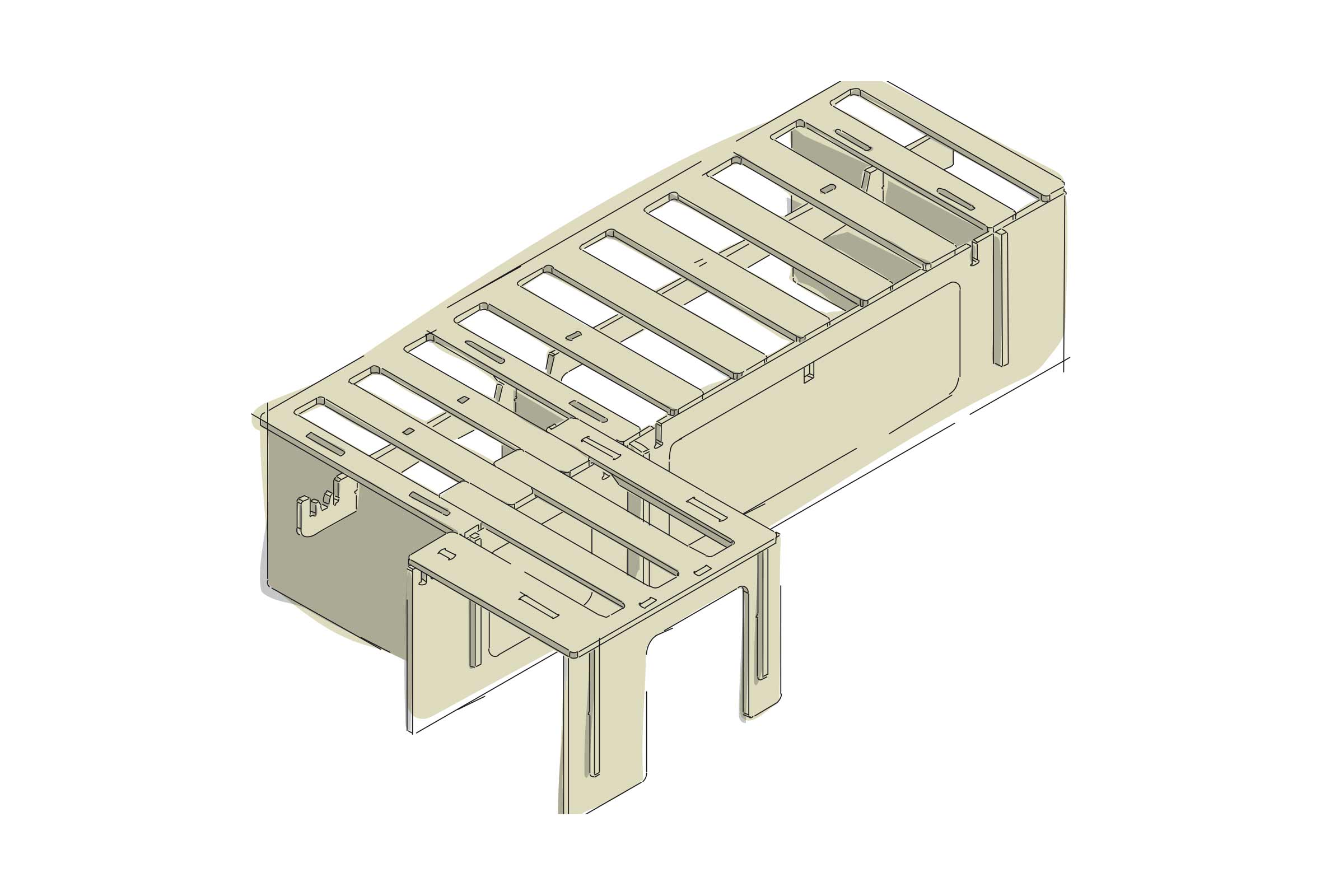

Pose également l‘élément gigogne large.
![17e étapes de travail 17e étapes de travail](
https://media.hornbach.ch/cmsm/de/chke2-66/48a34f76fc576415de7f029f1b006a/campingmodul-bett-fuer-ducato-aufbauen-as-19-992x661.jpg
)

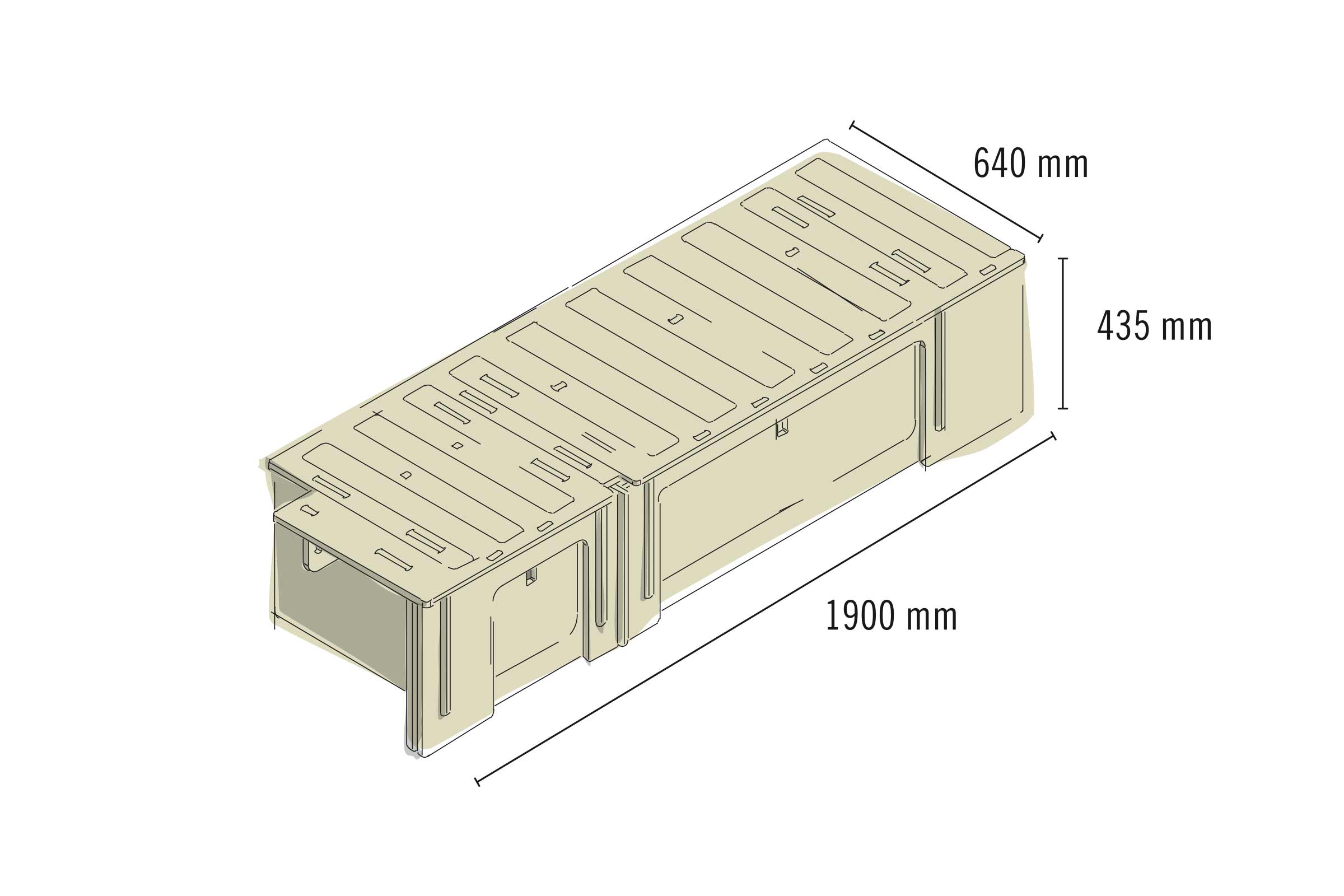

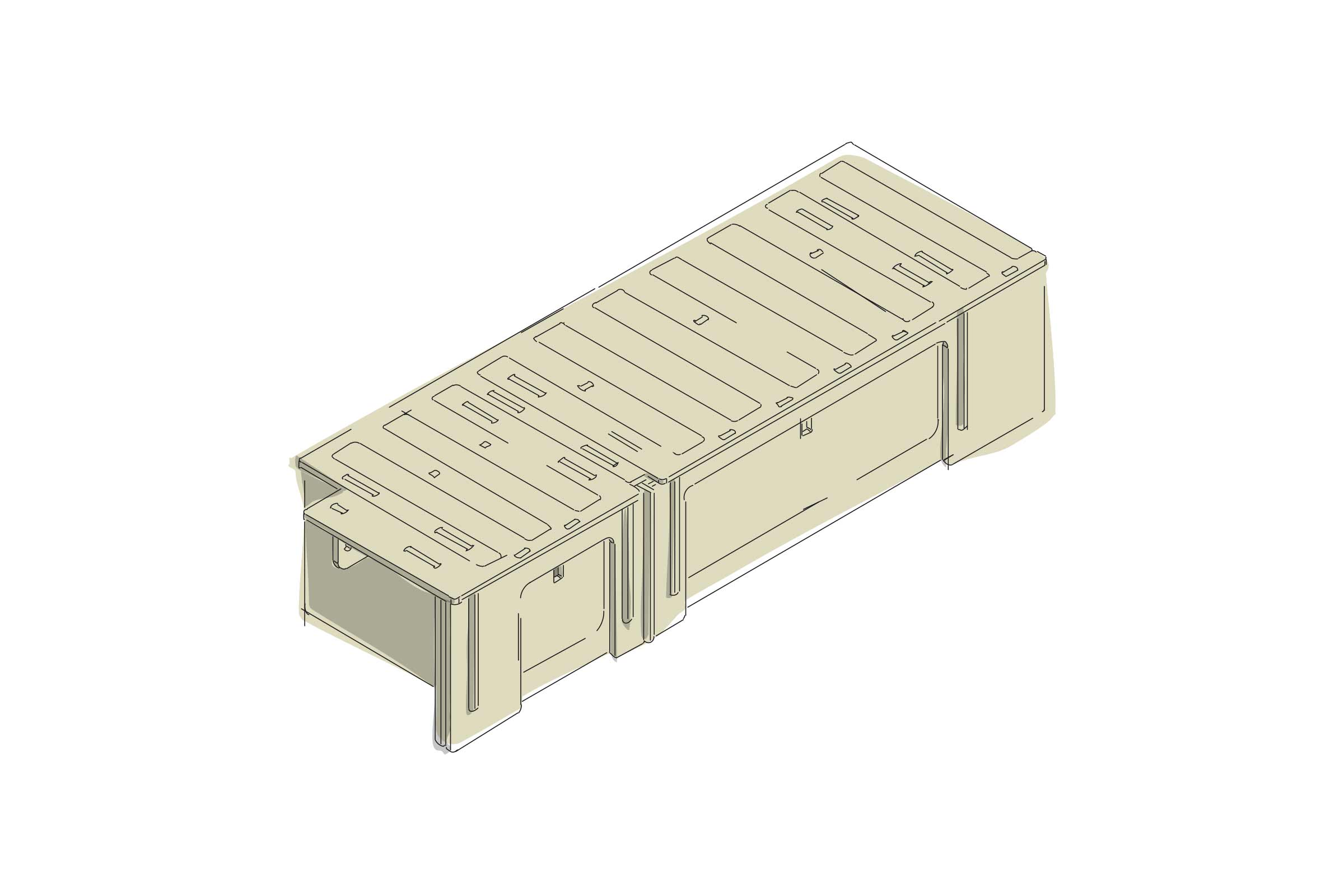

Replié, on obtient une banquette, et déplié, un lit pour ton fourgon. Derrière les deux portes se cache un espace de rangement très utile.
![18e étapes de travail 18e étapes de travail](
https://media.hornbach.ch/cmsm/de/chke2-7f/46e846b39e54bec7767a7a36f956ff/campingmodul-bett-fuer-ducato-aufbauen-as-20-992x661.jpg
)
![18e étape de travail 18e étape de travail](https://media.hornbach.ch/cmsm/de/chke2-7b/d5c96e0dec7f05a213b51b33605de5/campingmodul-bett-fuer-ducato-aufbauen-as-21-1200x800.jpg)
Consignes de sécurité
Ces instructions ont été rédigées avec le plus grand soin mais elles ne représentent qu'une possibilité de réalisation. Il est donc important d'évaluer de façon réaliste ses propres capacités et en cas de doute de demander impérativement conseil auprès d'un spécialiste! HORNBACH ne saurait être tenu pour responsable en cas de mauvaise utilisation des matériaux ou des outils ainsi qu'en cas de montage inapproprié ou incorrect.
- Nos produits ne sont pas des éléments du véhicule.
- Nous attirons explicitement l'attention sur le fait que nos produits sont considérés comme de la marchandise, dont la conformité de la sécurisation ne fait pas partie de notre responsabilité.
- La sécurisation de nos produits par le propriétaire/conducteur du véhicule est nécessaire et doit être réalisée conformément aux exigences du véhicule (par ex. utilisation de sangles).
- Renseigne-toi sur le poids total autorisé en charge de ton véhicule.
- Nos produits ne doivent pas être utilisés comme siège ou comme lit lors des trajets.
- La notice de montage est disponible exclusivement en ligne et est à retrouver en PDF à télécharger, sous l'onglet «Fiches de données».
